半圆键

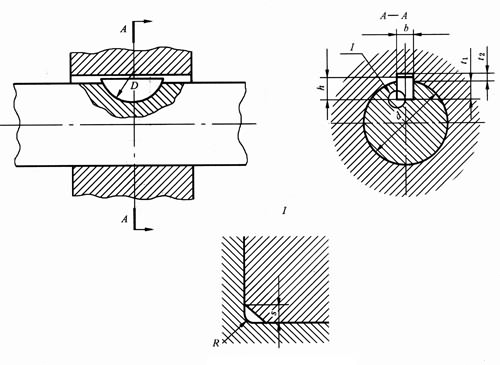

半圆键键槽的剖面尺寸(摘自GB/T 1098-2003)

注：1．键尺寸中的公称直径D即为键槽直径最小值。 2．本表的单位是mm。

键尺寸 b×h×D 键槽
宽度b 深度 半径R
基本尺寸 极限偏差 轴t1 毂t2
正常联结 紧密联结 松联结 基本尺寸 极限偏差 基本尺寸 极限偏差
轴N9 毂JS9 轴和毂P9 轴H9 毂D10 max min
1×1.4×4 1 -0.004
-0.029 		±0.0125 -0.006
-0.031 		+0.025
0 		+0.060
+0.020 		1 +0.1
0 		0.6 +0.1
0 		0.16 0.08
1×1.1×4
1.5×2.6×7 1.5 2 0.8
1.5×2.1×7
2×2.6×7 2 1.8 1
2×2.1×7
2×3.7×10 2 2.9 1
2×3×10
2.5×3.7×10 2.5 2.7 1.2
2.5×3×10
3×5×13 3 3.8 +0.2
0 		1.4
3×4×13
3×6.5×16 3 5.3 1.4
3×5.2×16
4×6.5×16 4 0
-0.030 		±0.015 -0.012
-0.042 		+0.030
0 		+0.078
+0.030 		5 1.8 0.25 0.16
4×5.2×16
4×7.5×19 4 6 1.8
4×6×19
5×6.5×16 5 4.5 2.3
5×5.2×19
5×7.5×19 5 5.5 2.3
5×6×19
5×9×22 5 7 +0.3
0 		2.3
5×7.2×22
6×9×22 6 6.5 2.8
6×7.2×22
6×10×25 6 7.5 2.8 +0.2
0
6×8×25
8×11×28 8 0
-0.036 		±0.018 -0.015
-0.051 		+0.036
0 		+0.098
+0.040 		8 3.3 0.4 0.25
8×8.8×28
10×13×32 10 10 3.3
10×10.4×32

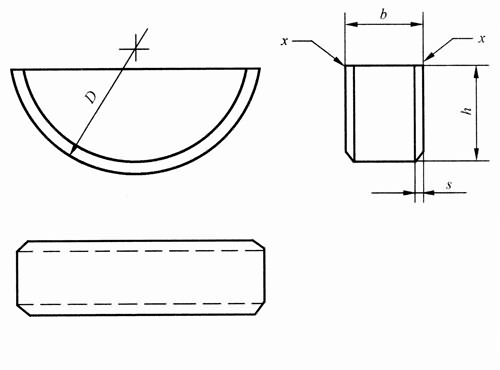

普通型半圆键的尺寸与公差(摘自GB/T 1099.1-2003)

注：1．标记示例： 宽度b=6mm、高度h=10mm、直径D=25mm普通型半圆键的标记为： GB/T 1099.1键6×10×25 2．本表的单位是mm。

键尺寸 b×h×D 宽度b 高度h 直径D 倒角或倒圆s
基本尺寸 极限偏差 基本尺寸 极限偏差（h12） 基本尺寸 极限偏差（h12） min max
1×1.4×4 1 （0,-0.025） 1.4 （0,-0.10） 4 （0,-0.120） 0.16 0.25
1.5×2.6×7 1.5 2.6 7 （0,-0.150）
2×2.6×7 2 2.6 7
2×3.7×10 2 3.7 （0,-0.12） 10
2.5×3.7×10 2.5 3.7 10
3×5×13 3 5 13 （0,-0.180）
3×6.5×16 3 6.5 （0,-0.15） 16
4×6.5×16 4 6.5 16 0.25 0.40
4×7.5×19 4 7.5 19 （0,-0.210）
5×6.5×16 5 6.5 16 （0,-0.180）
5×7.5×19 5 7.5 19 （0,-0.210）
5×9×22 5 9 22
6×9×22 6 9 22
6×10×25 6 10 25
8×11×28 8 11 （0,-0.18） 28 0.40 0.60
10×13×32 10 13 32 （0,-0.250）
