键和键连接

切向键

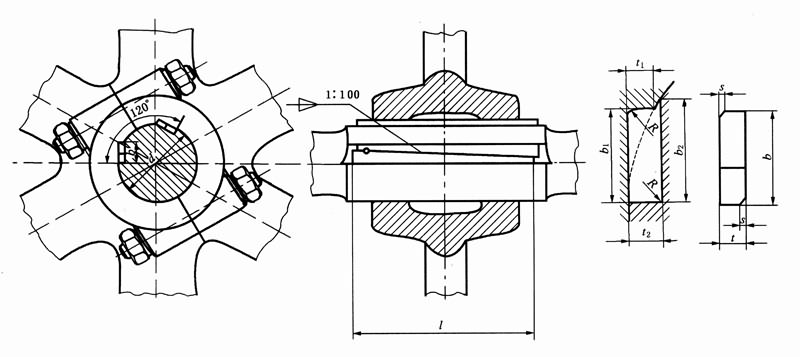

普通切向键(摘自GB/T 1974-2003)

注：1．键长L按实际结构定，一般建议取比轮毂宽度长10%～15%。
2．当轴径d位于两相邻径值之间时，采用大轴径值的t、t1和t2，但b和b1、b2须用以下公式计算：
b=b1=[t(d-t)]^0.5 ；b2=[t2(d-t2)]^0.5。
3．一对切向键在装配之后的互相位置应用销或其他适当的方法固定。
4．一对切向键在装配时,1:100的两斜面之间,以及键的两工作面与轴槽和轮毂槽的工作面之间都必须紧密结合。
5．当出现交变冲击负荷时，轴径从100mm起，推荐选用强力切向键。
6．两副切向键如果120°安装有困难时，也可以180°安装。
7．标记示例：
计算厚度t=8mm，计算宽度b=24mm,长度l=100mm的普通切向键标记为：
GB/T 1974 切向键 8×24×100
8．括号中逗号前后分别表示上偏差和下偏差。
9．本表的单位是mm。

---

强力切向键(摘自GB/T 1974-2003)

注：1．键长L按实际结构定，一般建议取比轮毂宽度长10%～15%。
2．对强力切向键，若轴径位于表列尺寸d的中间数值时，或者轴径超过630mm时，键与键槽的尺寸按以下公式计算：
t=t1=0.1d；b=b1=0.3d；t2=t+0.3mm(当t≤10mm时)；t2=t+0.4mm(当10mm＜t≤45mm时)。
t2=t+0.5mm(当t＞45mm时)；b2=[t2(d-t2)]^0.5。
3．一对切向键在装配之后的互相位置应用销或其他适当的方法固定。
4．一对切向键在装配时,1:100的两斜面之间,以及键的两工作面与轴槽和轮毂槽的工作面之间都必须紧密结合。
5．当出现交变冲击负荷时，轴径从100mm起，推荐选用强力切向键。
6．两副切向键如果120°安装有困难时，也可以180°安装。
7．标记示例：
计算厚度t=20mm，计算宽度b=60mm,长度l=250mm的普通切向键标记为：
GB/T 1974 强力切向键 20×60×250
8．括号中逗号前后分别表示上偏差和下偏差。
9．本表的单位是mm。
