焊缝强度计算
不同外形的角焊缝的计算厚度
|
不同外形的角焊缝的计算厚度 |
|---|
|

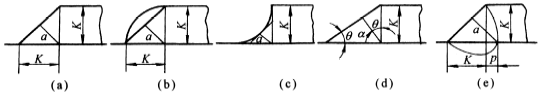

焊缝静载强度计算见表电弧焊接头静强度计算基本公式，不同外形的角焊缝的计算厚度如图所示
不同外形的角焊缝的计算厚度 |
电弧焊接头静强度计算基本公式
|
电弧焊接头静强度计算基本公式 |
||
|---|---|---|
|
对 接 接 头 |
|
拉： 压： |
|
σ'lp——对接焊缝的许用拉应力，见表建筑钢结构焊缝许用应力 σ'ap——对接焊缝的许用压应力，见表建筑钢结构焊缝许用应力 |
||
|
丁 字 接 头 或 十 字 接 头 |
|
拉： 压： |
|
τ'p——角焊缝的许用剪切应力，见表建筑钢结构焊缝许用应力在承受压应力时，考虑到板的端面可以传递部分压力，许用应力可从τ'p提高到σ'ap α——角焊缝的计算厚度，一般取0.7K，特殊情况见图不同外形的角焊缝的计算厚度 |
||
|
|
拉： 压： |
|
|
未焊透的焊缝计算厚度取实际值，许用应力降为τ'p |
||
|
|
弯： |
|
|
|
弯： |
|
|
|
弯： |
|
|
|
弯： |
|
|
|
弯： |
|
|
|
弯：
当a
|
|
|
|
扭：
当a
|
|
|
搭 接 接 头 |
|
拉或压：
|
|
|
拉或压：
l≤50K 取a＝0.7K |
|
|
|
拉或压：
e1和e2为角钢截面形心至焊缝的距离 |
|
|
|
拉或压：
|
|
|
|
拉或压：
|
|
|
对 接 接 头 |
|
弯：
|
|
|
弯：
|
|
|
搭 接 接 头 |
|
弯：
|
|
|
弯：
τ 垂直于焊缝方向 |
|
|
|
弯：
τ垂直于焊缝方向 |
|
|
|
弯： 第一法： 弯矩M被一水平焊缝的力偶及垂直焊缝的力矩所平衡，即
第二法：按焊缝的轴惯性矩计算
第三法：按焊缝的极惯性矩计算
|
|
|
第一法较简便，但只适用于简单的焊缝形式。第二、三法不及第一法方便，可用于复杂形式，第一、二法计算结果相近，三法较准确 ymax——焊缝截面距x轴的最大距离 Ip——焊缝的计算截面对O点的极惯性矩 Ip＝Ix+Iy Ix——焊缝的计算截面对x轴的轴惯性矩 Iy——焊缝的计算截面对y轴的轴惯性矩 rmax——焊缝的计算截面距O点的最大距离 |
||
点焊接头静载强度计算方法及焊点布置
|
点焊接头静载强度计算方法及焊点布置 |
||||
|---|---|---|---|---|
|
|
拉或压： 单面剪切： 双面剪切：
i——焊点的列数 n——每列的焊点数 |
|
弯：式中符号含义同左 单面剪切：
双面剪切：
|
|
|
|
偏心力：
|
|||
|
焊 点 布 置 |
焊点直径d见表焊点最小直径或 节距e≥3d，边距e1≥2d，e2≥1.5d |
|||
|
|
||||
焊点最小直径
|
焊点最小直径 mm |
|||
|---|---|---|---|
|
板厚① |
低碳钢、 低合金钢 |
不锈钢、耐热 钢、钛合金 |
铝合金 |
|
0.3 |
2.0 |
2.5 |
— |
|
0.5 |
2.5 |
2.5 |
3.0 |
|
0.6 |
2.5 |
3.0 |
— |
|
0.8 |
3.0 |
3.5 |
3.5 |
|
1.0 |
3.5 |
4.0 |
4.0 |
|
1.2 |
4.0 |
4.5 |
5.0 |
|
1.5 |
5.0 |
5.5 |
6.0 |
|
2.0 |
6.0 |
6.5 |
7.0 |
|
2.5 |
6.5 |
7.5 |
8.0 |
|
3.0 |
7.0 |
8.0 |
9.0 |
|
4.0 |
9.0 |
10.0 |
12.0 |
|
注：①指被焊板中的较薄者。 |
|||
点焊搭接宽度和节距
|
点焊搭接宽度和节距 mm |
|||||||
|---|---|---|---|---|---|---|---|
|
简 图 |
板 厚 |
最小搭接宽度 a |
最小节距 e |
||||
|
结构钢 |
不锈钢 |
铝合金 |
结构钢 |
不锈钢 |
铝合金 |
||
|
|
0.3+0.3 |
6 |
6 |
— |
10 |
7 |
— |
|
0.5+0.5 |
8 |
8 |
12 |
11 |
8 |
13 |
|
|
0.8+0.8 |
9 |
9 |
12 |
13 |
9 |
15 |
|
|
1.0+1.0 |
12 |
10 |
14 |
14 |
10 |
15 |
|
|
1.2+1.2 |
— |
— |
14 |
— |
— |
15 |
|
|
1.5+1.5 |
14 |
13 |
16 |
15 |
12 |
20 |
|
|
2.0+2.0 |
18 |
16 |
20 |
17 |
14 |
25 |
|
|
2.5+2.5 |
— |
— |
26 |
— |
— |
30 |
|
|
3.0+3.0 |
20 |
20 |
30 |
26 |
18 |
35 |
|
缝焊搭接宽度、焊缝宽度及强度验算
|
缝焊搭接宽度、焊缝宽度及强度验算 mm |
|||||||
|---|---|---|---|---|---|---|---|
|
焊缝强度验算 |
材 料 |
结 构 钢 |
不 锈 钢 |
铝 合 金 |
|||
|
a——搭接宽度；l——焊缝长度 b——焊缝宽度；τ'0p——见表m值 |
板厚 |
a |
b |
a |
b |
a |
b |
|
0.3+0.3 |
8 |
3.0～4.0 |
7 |
3.0～3.5 |
— |
— |
|
|
0.5+0.5 |
9 |
3.5～4.5 |
8 |
3.5～4.0 |
10 |
5.0～5.5 |
|
|
0.8+0.8 |
11 |
4.0～5.5 |
12 |
5.5～6.0 |
12 |
5.5～6.0 |
|
|
1.0+1.0 |
13 |
5.0～6.5 |
14 |
6.0～7.0 |
13 |
6.0～6.5 |
|
|
1.2+1.2 |
— |
— |
— |
— |
14 |
6.5～7.0 |
|
|
1.5+1.5 |
16 |
6.0～8.0 |
18 |
8.0～9.0 |
16 |
7.0～8.0 |
|
|
2.0+2.0 |
20 |
8.0～10.0 |
20 |
9.0～10.0 |
18 |
8.0～9.0 |
|
|
2.5+2.5 |
22 |
9.0～11.0 |
22 |
10.0～11.0 |
22 |
10.0～11.0 |
|
|
3.0+3.0 |
24 |
10.0～12.0 |
25 |
11.0～12.5 |
24 |
11.0～12.0 |
|
|
3.5+3.5 |
— |
— |
— |
— |
26 |
12.0～13.0 |
|
