电液比例容积控制

与常规液压系统一样，电液比例控制系统除了阀控系统外，也有一类容积控制系统，而且在节能、简化系统、提高运行品质与可靠性等方面有其特有的优势。目前，应用最多的是各种变量泵

从某种意义上讲，变量泵的控制都是通过各种型式的控制阀来实现。电液比例变量泵也不例外，在基泵上组合相关的控制阀，就可演变出不同类型的比例泵。由于往往由相关控制阀的型式(如机动、液控、电液控、电控等)引伸出相应的变量泵控制方式，所以，尽管在液压阀中常常区分出相对独立的比例阀(电液比例阀)，而在液压泵中，一般就只将比例控制(电液比例控制)作为变量泵的一种控制方式，而没有必要将它相对独立成一种专门的变量泵类型。现在，几乎所有比较重要的变量泵，都有电液比例这种控制方式

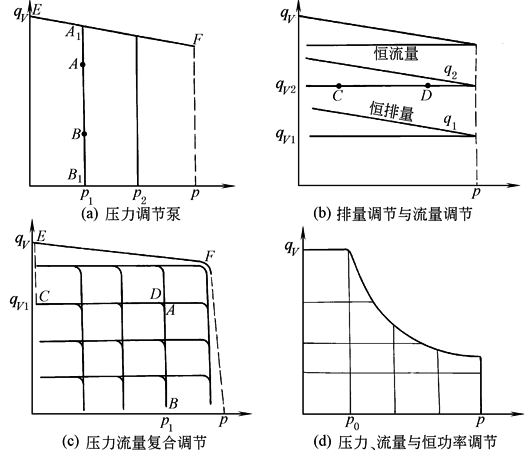

基本类型变量泵的典型p-q_V图
