国内电液伺服阀主要产品
双喷嘴挡板力反馈式电液伺服阀
双喷嘴挡板力反馈式电液伺服阀 |
||||||
---|---|---|---|---|---|---|
表1 FF101、FF102、FF106、FF106A型技术性能 |
||||||
型号 |
FF101 |
FF102 |
FF106-63 FF106-103 |
FF106A-218 FF106A-234 FF106A-100 |

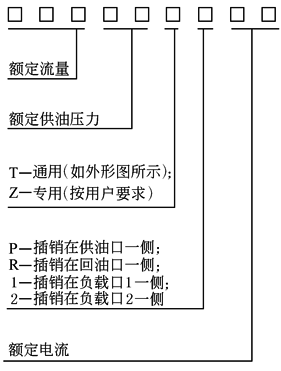

型号意义 |
|
液压特性 |
额定流量Qn/L·mIn-1 |
1,1.5,2, 4,6,8 |
2,5,10, 15,20,30 |
63 |
100 |
|
额定供油压力ps/MPa |
21 |
|||||
供油压力范围/MPa |
2~28 |
|||||
电气特性 |
额定电流In/mA |
10,40 |
15 |
40 |
||
线圈电阻/Ω |
50,700 |
200 |
80 |
|||
颤振电流/% |
10~20 |
|||||
颤振频率/Hz |
100~400 |
|||||
静态特性 |
滞环/% |
≤4 |
||||
压力增益/%ps,1%In |
>30 |
|||||
分辨率/% |
≤1 |
≤0.5 |
||||
非线性度/% |
≤±7.5 |
|||||
不对称度/% |
≤±10 |
|||||
零位重叠/% |
-2.5~2.5 |
|||||
零位流量/L·min-1 |
≤0.25+5%Qn ≤0.5+4%Qn |
≤1+3%Qn |
≤3 |
|||
零偏/% |
≤±3 |
|||||
压力零漂①/% |
≤±2 |
|||||
温度零漂②/% |
≤±4(-30~150℃) |
≤±4(每变化56℃) |
||||
频率特性 |
幅频宽/Hz |
>100 |
>50 |
>45 |
||
相频率/Hz |
>100 |
>50 |
>45 |
|||
其他 |
工作介质 |
YH-10 |
YH-12 |
|||
工作温度/℃ |
-55~150 |
~100 |
-30~100 |
|||
质量/kg |
0.19 |
0.4 |
1 |
1.2/1.43 |
||
① 供油压力变化为(80~110)%ps;②FF106A-100的温漂在(-30~+150℃)内小于等于±4%。 注:生产厂为航空工业第六○九研究所(南京)。这几种阀主要用于航空、航天及环境恶劣、可靠性要求高的民用系统。 |
表2 FF113、FF130、FF131、DYSF、YFW型技术性能 |
|||||||||||
型号 |
FF113 |
FF130 |
FF131 |
DYSF -3Q |
DYSF -2Q-I |
DYSF -4Q-250 |
YFW06 |
YFW10 |
YFW08 |
||
液压特性 |
额定流量Qn/L·min-1 |
95,150 230① |
40,50 60 |
6.5,165, 32550, 65,100 |
40,60, 80 |
230 |
144 |
33,44,66, 88,100 |
160,250, 400 |
18,35, 70,105 |
|
额定供油压力ps/MPa |
21 |
||||||||||
供油压力范围p/MPa |
2~28 |
1.4~28 |
|
1~21 |
|||||||
电气特性 |
额定电流In/mA |
15,40 |
40 |
15,40 |
40 |
8,10,15,20,30,40,50 |
100 |
||||
线圈电阻/Ω |
80,200 |
|
|
80 |
100 |
1500,1100,500, 250,130,70,40 |
27 |
||||
颤振电流/%In |
10~20 |
<10 |
|
|
|
||||||
颤振频率/Hz |
100~400 |
300~400 |
|
|
|
||||||
静态特性 |
滞环/% |
≤3 |
≤3 |
≤4 |
≤4 |
||||||
压力增益/%ps,1%In |
>30 |
30~80 |
>30 |
>30 |
|||||||
分辨率/% |
<1.5 |
<0.5 |
<1.0 |
<1.5 |
<0.5 |
<1.5 |
|
||||
非线性度/% |
≤±7.5 |
||||||||||
不对称度/% |
≤±10 |
||||||||||
重叠/% |
±2.5 |
±1.5 |
|||||||||
零位静耗流量 /L·min-1 |
≤2%Qn |
|
|
<2.5 |
<5 |
<8 |
≤3 |
≤10 |
≤4 |
||
零偏/% |
可外调 |
≤±3 |
≤±2 |
≤±3 |
可外调 |
||||||
压力零漂/% |
≤±2 |
<±3 |
<±4 |
<±2 |
|||||||
温度零漂/% |
≤±4 |
≤±5 |
≤±4 |
<±3 |
<±4 |
|
|
|
|||
频率特性 |
幅频宽(-3dB)/Hz |
≥20 |
≥110 |
≥50 |
>60 |
>40 |
>40 |
>60 |
>30 |
>13 |
|
相频率(-90°)/Hz |
≥20 |
≥110 |
≥50 |
>60 |
>40 |
>40 |
>60 |
>30 |
>15 |
||
其他 |
工作介质 |
YH-10,YH-12 |
YH-10,N32液压油 |
YH-10,YH-12或其他矿物油 |
|||||||
工作温度/℃ |
-30~100 |
0~60 |
-10~80 |
-35~100 |
|
||||||
质量/kg |
|
|
|
1 |
|
|
1.3 |
4 |
|
||
① 在供油压力为7.0MPa下测定。 注:生产厂 FF113——航空工业第六○九研究所;DYSF——中国航空精密机械研究所(北京丰台);YFW——陕西汉中秦峰机械厂。 |
表3 QDY、YF型技术性能 |
|||||||||||
型号 |
QDY11A |
QDY11B |
QDY6 |
QDY15 |
QDY10 |
QDY12 |
QDY14 |
YF7 |
YF12 |
YF13 |
|
液压特性 |
额定流量Qn①/L·min-1 |
63,80, 100,125 |
150,180, 220 |
4,10,12, 40,60 |
4,10,20 |
80,100, 125 |
4,10,20, 40 |
1.5,2.5, 4,6,8, 10,16, 20,27 |
1,2, 4,6 |
50,70, 90,115 |
|
额定供油压力ps/MPa |
21 |
31.5 |
21 |
25 |
21 |
||||||
供油压力范围p/MPa |
2~21 |
1.5ps |
1~21 |
||||||||
电气特性 |
额定电流In/mA |
15 |
40 |
10,15,30,40,80,120,200,350,2000,3000 |
8,10,15,20,30,40,50 |
||||||
线圈电阻/Ω |
200 |
80 |
1000,650,220,80,22,30,4,2,2.5,5 |
1500,1100,500,250,130, 70,40 |
|||||||
颤振电流/% |
10~20 |
|
|
||||||||
颤振频率/Hz |
100~400 |
|
|
||||||||
静态特性 |
滞环/% |
≤4 |
<3 |
<4 |
|||||||
压力增益/%ps,1%In |
30~95 |
>30 |
|||||||||
分辨率/% |
<0.5 |
<1 |
<0.5 |
||||||||
非线性度/% |
≤±7.5 |
|
<±7.5 |
||||||||
不对称度/% |
— |
<±10 |
<±10 |
||||||||
重叠/% |
按用户要求 |
-2.5~+2.5 |
|||||||||
零位流量/L·min-1 |
<4 |
<1.3 |
<3 |
<2.5 |
<1.2 |
<1.3 |
<0.4+ 5%Qn |
<0.3+ 5%Qn |
≤4 |
||
零偏/% |
<±3% |
<±3 |
|||||||||
压力零漂/% |
<±2 |
<±2 |
|||||||||
温度零漂/%② |
<±2 |
|
|||||||||
频率特性 |
幅频宽(-3dB)/Hz |
30~150 |
>60~100 |
50~100 |
40~50 |
>120 ~280 |
>60 ~100 |
>100 |
>50 |
||
相频率(-90°)/Hz |
|
>100 |
>70 |
||||||||
其他 |
工作介质 |
22透平油,YH-10 |
YH-10,YK-12或其他矿物油 |
||||||||
工作温度/℃ |
-40~100 |
-55~150 |
-30~100 |
||||||||
质量/kg |
1.3 |
1 |
|
|
3.4 |
|
0.4 |
0.2 |
1.1 |
||

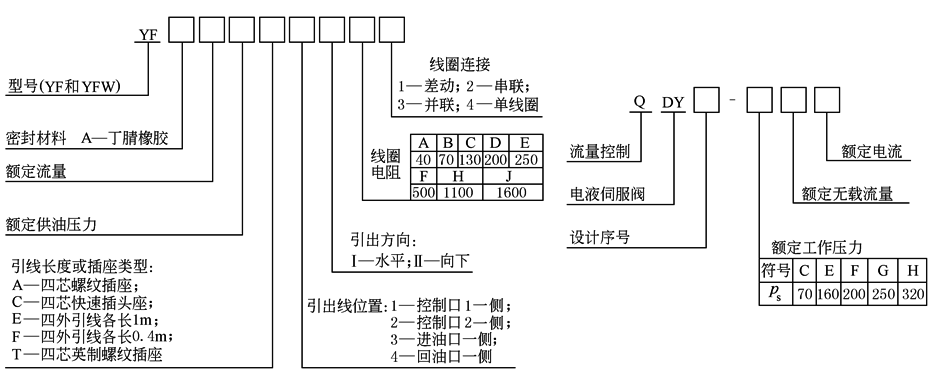

① QDY型阀额定流量是在阀压降为7.0MPa下测定的。 ② 温度零漂是每变化55℃。 注:生产厂QD型为北京机床研究所;YF型为航空工业秦峰液压机械厂。 型号意义: |
双喷嘴挡板电反馈式(FF109、QDY3、QDY8、DYSF型)电液伺服阀
双喷嘴挡板电反馈式(FF109、QDY3、QDY8、DYSF型)电液伺服阀技术性能 |
|||||||
---|---|---|---|---|---|---|---|
型 号 |
FF109P |
FF109G |
QDY3 |
QDY8 |
DYSF -3G-Ⅰ |
DYSF -3G-Ⅱ |
|
液压特性 |
额定流量Qn/L·min-1 |
150,200,300 |
400 |
125,250, 300,500 |
20,40 |
200 |
400 |
额定供油压力ps/MPa |
21 |
21 |
21 |
||||
供油压力范围/MPa |
2~21 |
1.5~21 |
2~21 |
7~21 |
|||
电气特性 |
额定电流In/mA |
10 |
10,15,30,40, 80,120,200 |
200,350 |
40 |
||
线圈电阻/Ω |
160 |
1000,650,220, 80,22,30,4 |
4,2 |
80 |
|||
颤振电流/% |
10~20 |
|
<10 |
||||
颤振频率/Hz |
100~400 |
|
300~400 |
||||
静态特性 |
滞环/% |
≤1 |
<3 |
<3 |
<3 |
||
压力增益/%ps,1%In |
6~50(%ps,1%阀芯行程) |
30~95 |
>30 |
>40 |
>30 |
||
分辨率/% |
≤0.5 |
<0.5 |
|
<0.5 |
1 |
||
非线性度/% |
≤±7.5 |
|
<±7.5 |
<±7.5 |
|||
不对称度/% |
≤±10 |
≤±10 |
<±10 |
<±10 |
|||
重叠/% |
-2.5~2.5 |
按用户要求 |
|
||||
零位流量/L·min-1 |
≤13,≤20 |
<4 |
<1.5 |
<8 |
|||
零偏/% |
≤±2(可调) |
|
<±2 |
<±2 |
|||
压力零漂/% |
≤±2 |
<±2 |
<±2 |
<±3 |
<±5 |
||
温度零漂/% |
≤±2.5 |
<±3 |
<±2 |
<±3 |
<±5 |
||
频率特性 |
幅频宽/Hz |
>70 |
>150 |
≥30 |
>300 |
>100 |
>70 |
相频率/Hz |
>70 |
>100 |
≥30 |
>300 |
>100 |
>80 |
|
其他 |
工作介质 |
YH-10,YH-12 |
YH-10,22#透平油 |
YH-10,N32液压油 |
|||
工作温度/℃ |
-20~80 |
-40~100 |
0~60 |
||||
质量/kg |
7.8 |
|
|
18 |
|||
注:生产厂FF型为航空工业总公司第六○九研究所;QDY型为机械电子工业部北京机床研究所;DYSF型为中国航空精密机械研究所。 |
动圈式滑阀直接反馈式 (YJ、SV、QDY4型)、滑阀直接位置反馈式 (DQSF-Ⅰ型)电液伺服阀
动圈式滑阀直接反馈式(YJ、SV、QDY4型)、滑阀直接位置反馈式(DQSF-Ⅰ型)电液伺服阀技术性能 |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
型 号 |
YJ741 |
YJ742 |
YJ752 |
YJ761 |
YJ861 |
SV8 |
SV10 |
QDY4 |
DQSF-Ⅰ |
|
液压特性 |
额定流量Qn/L·min-1 |
63,100, 160 |
200,250, 320 |
10,20,30, 40,60, 80,100 |
10,16, 25,40 |
400,500, 600 |
6.3,10, 16,25, 31.5,40, 63,80 |
100,125, 160, 200,250 |
80,100, 125,250 |
100 |
额定供油压力ps/MPa |
|
|
6.3 |
|
31.5 |
20 |
21 |
21 |
||
供油压力范围/MPa |
3.2~6.3 |
|
|
|
4.5~6.3 |
2.5~31.5 |
2.5~20 |
1.5~21 |
1~28 |
|
电气特性 |
额定电流In/mA |
100 |
150 |
300 |
300 |
10,15, 30,40,80, 120,200 |
300 |
|||
线圈电阻/Ω |
80 |
40 |
30 |
1000,650, 220,80, 22,10,4 |
59 |
|||||
颤振电流/% |
10~25 |
10~25 |
≤10 |
|
|
|||||
颤振频率/Hz |
50 |
50 |
50~200 |
|
300~400 |
|||||
静态特性 |
滞环/% |
<5 |
<3 |
<5 |
<3 |
<3 |
<5 |
|||
压力增益/%ps,1%In |
|
|
|
30~95 |
>30 |
|||||
分辨率/% |
<1 |
<1 |
<0.5 |
<0.5 |
<1 |
|||||
非线性度/% |
|
|
|
|
<±7.5 |
|||||
不对称度/% |
<±10 |
<±10 |
|
<±10 |
<±10 |
|||||
重叠/% |
|
|
|
按用户要求 |
|
|||||
零位流量/L·min-1 |
1%Qn |
5%Qn |
1%Qn |
<3 |
<5 |
<4 |
<6 |
|||
零偏/% |
|
|
<±3 |
|
<±3 |
|||||
压力零漂/% |
≤±2 |
|
<±2 |
<±2 |
<±3 |
|||||
温度零漂/% |
≤±2 |
|
<±2 |
<±3 |
<±3 |
|||||
频率特性 |
幅频宽/Hz |
>15 |
>10 |
>16 |
>50 |
>7 |
>100 |
|
>70 |
|
相频率/Hz |
|
|
>80 |
|
>70 |
|||||
其他 |
工作介质 |
液压油,乳化液,机械油 |
矿物油(20~ 40mm2·s-1) |
YH-10,N32液压油 23号透平油YH-10 |
||||||
工作温度/℃ |
|
|
10~60 |
-40~ +100 |
0~60 |
|||||
质量/kg |
15 |
25 |
18 |
4 |
30 |
|
|
|
|
|

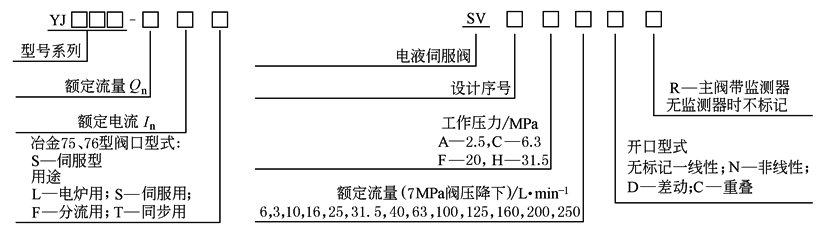

注:生产厂 YJ型为北京冶金液压机械厂;SV型为北京机械工业自动化研究所、上海科星电液控制设备厂;QDY型为北京机床研究所;DQSF型为中国航空精密机械研究所。 型号意义(YJ阀): |
滑阀力综合式压力伺服阀(FF119)、双喷嘴-挡板喷嘴压力反馈式伺服阀(DYSF-3P)、P-Q型伺服阀(FF118)、射流管力反馈式伺服阀(CSDY、FSDY、SSDY)
滑阀力综合式压力伺服阀(FF119)、双喷嘴-挡板喷嘴压力反馈式伺服阀(DYSF-3P)、P-Q型伺服阀(FF118)、射流管力反馈式伺服阀(CSDY、FSDY、SSDY)技术性能 |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
型 号 |
FF119 |
DYSF-3P |
FF118 |
CSDY1 |
CSDY3 |
CSDY5 |
FSDY |
DSDY |
SSDY |
|
液压特性 |
额定流量Qn/L·min-1 |
2~30 |
80 |
30,50, 63,100 |
2,4,8, 10,15,20, 30,40 |
60,80, 100,120, 140 |
140,180, 200,220 |
2,4,8, 10,15, 20,30,40 |
2,4,8, 10,15, 20,30,40 |
80 |
额定供油压力ps/MPa |
21 |
21 |
4 |
|||||||
供油压力范围 /MPa |
2~28 |
|
8~28 |
1~31.5 |
1~4 |
|||||
电气特性 |
额定电流In/mA |
15,40 |
4 |
15,40 |
8 |
50 |
||||
线圈电阻/Ω |
50,700 |
80 |
700 |
103±100 |
25±2.5 |
|||||
颤振电流/% |
10~20 |
|
10~20 |
不需要颤振电流 |
||||||
颤振频率/Hz |
100~400 |
300~400 |
100~400 |
|
||||||
静态特性 |
滞环/% |
≤5 |
≤3 |
≤5 |
一般<3,最大<4% |
|||||
压力增益/%ps,1%In |
>30 |
|
>30 |
>30 |
|
|||||
分辨率/% |
≤2 |
<2 |
≤2 |
<0.25 |
||||||
非线性度/% |
≤±7.5 |
<±7.5 |
||||||||
不对称度/% |
≤±10 |
<±10 |
||||||||
重叠/% |
-2.5~ 2.5 |
|
-2.5~ 2.5 |
-2.5~2.5 |
||||||
零位流量/L·min-1 |
≤5.5 |
<15 |
1.5+4% Qn |
≤1 |
|
|||||
零偏/% |
≤±3 |
<±2 |
≤±3 |
<±2 |
||||||
压力零漂/% |
≤±4 |
<±3 |
≤±4 |
<±2 |
||||||
温度零漂/% |
≤±4 每变56℃ |
<±3 |
≤±4 每变56℃ |
<±2 |
||||||
频率特性 |
幅频宽/Hz |
>100 |
>90 |
>50 |
>70 |
37① |
20① |
>70 |
>72 |
27① |
相频率/Hz |
>100 |
>90 |
>50 |
>90 |
>65① |
>45 |
>90 |
>90 |
>40 |
|
其他 |
工作介质 |
YH-10, YH-12 |
YH-10 |
YH-10, YH-12 |
2055#,22#透平油,YH-10 |
|||||
工作温度/℃ |
-30~100 |
10~45 |
-30~100 |
-40~85 |
||||||
质量/kg |
1 |
|
1 |
<0.4 |
<1.5 |
<3 |
<0.4 |
<0.4 |
<1.5 |
|
① 据样本频率特性曲线得出的数值。 注:生产厂 CSDY、FSDY、DSDY、SSDY—上海船舶设备研究所(CSDY—船用射流管电液伺服阀,FSDY—航空射流管电液伺服阀,DSDY—三线圈电余度射流管电液伺服阀,SSDY—水轮机调速射流管伺服阀);DYSF-3P—中国航空精密机械研究所。 |
动圈式伺服阀(SV9、SVA9)
动圈式伺服阀(SV9、SVA9) |
||||||||
---|---|---|---|---|---|---|---|---|
型 号 |
SV9 |
SVA9 |

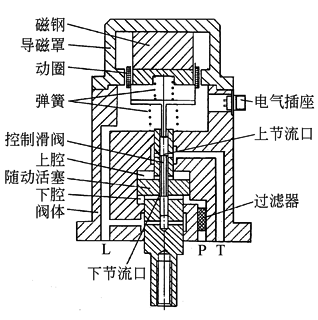

结 构 示 意 图 |
|||||
工作压力/MPa |
2.5 4 6.3 |
|
||||||
负载能力/N |
≈1500 ≈2400 ≈3800 |
|||||||
零耗流量/L·min-1 |
<1 |
<2 |
<3 |
<1 |
<2 |
<3 |
||
工作行程/mm |
±6 |
|||||||
额定电流/mA |
±150 |
6150 |
6250 |
6100 |
||||
线圈电阻/Ω |
60(20℃) |
10(20℃) |
||||||
颤振电流/mA |
0~150 |
0~1000 |
||||||
颤振频率/Hz |
50~200(正弦波) |
|||||||
死区/% |
≤2.5 |
≤1 |
||||||
非线性/% |
≤5 |
|||||||
压力漂移/% |
≤2 |
≤1 |
||||||
负载漂移/mm·N-1 |
≤0.0005 |
|||||||
频宽(-3dB)/Hz |
≥8 |
≥10 |
≥17 |
|||||
要求油液清洁度 |
≤NAS10级 |
≤NAS12级 |
|
|||||
生产厂 |
北京机械工业自动化研究所 |
动圈式伺服阀(SVA8、SVA10)
动圈式伺服阀(SVA8、SVA10) |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

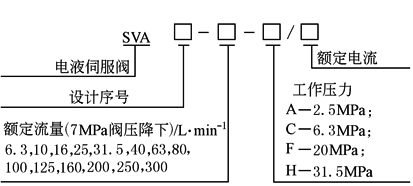

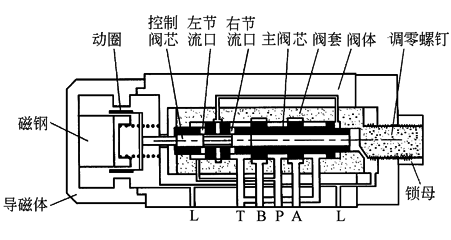

结构及型号意义 |
|
|
|||||||||||||
技术性能 |
规格 性能 |
SVA8-□-□/□ |
SVA10-□-□/□ |
||||||||||||
额定流量Qn/L·min-1 |
6.3 |
10 |
16 |
25 |
31.5 |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
300 |
|
工作压力ps/MPa |
1~31.5 |
1~20 |
|||||||||||||
最大回油背压/MPa |
≤5 |
||||||||||||||
额定电流In/mA |
300,1000 |
||||||||||||||
线圈电阻/Ω |
30,5 |
||||||||||||||
零耗流量/L·min-1 |
<0.5+5%Qn |
<0.5+5%Qn |
|||||||||||||
滞环/% |
<0.5 |
||||||||||||||
线性度/% |
<7.5 |
||||||||||||||
对称度/% |
<10 |
||||||||||||||
分辨率/% |
<0.5 |
||||||||||||||
零偏/% |
<3 |
||||||||||||||
压力零漂/% |
<2(ps变化±15%时) |
||||||||||||||
温度零漂/% |
油温每变40℃时<2 |
||||||||||||||
压力增益/%ps,1%In |
>40 |
||||||||||||||
频宽(-3dB)/Hz |
>100 |
>50 |
|||||||||||||
工作液体 |
矿物油(黏度20~40mm2/s) |
||||||||||||||
工作油温/℃ |
20~60 |
||||||||||||||
要求系统清洁度 |
≤10μm |
||||||||||||||
质量/kg |
4.2 |
14.2 |
|||||||||||||
配套放大器 |
YCF-6 |
||||||||||||||
生产厂 |
北京机械工业自动化研究所 |
||||||||||||||

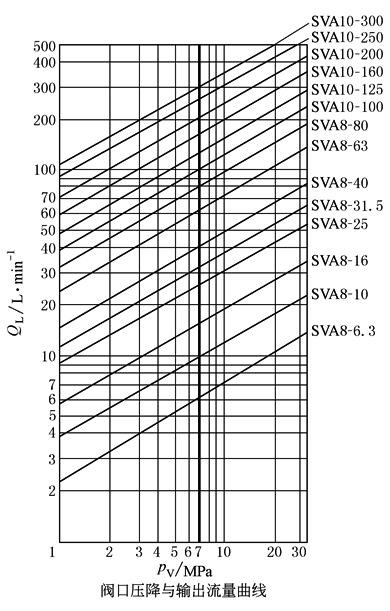

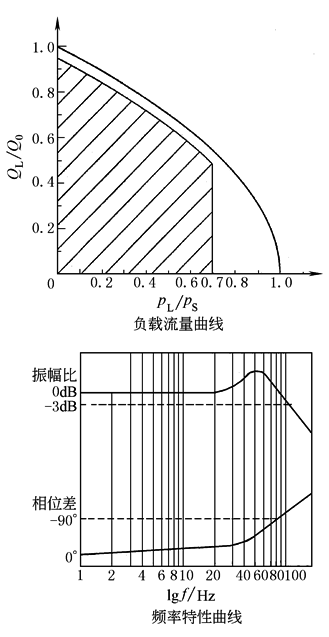

特性曲线 |
|
|
