国内比例阀主要产品

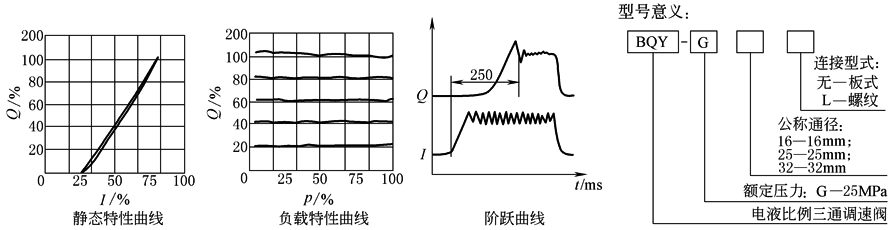

BQY-G型电液比例三通调速阀
BQY-G型电液比例三通调速阀技术性能 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
技 术 性 能 |
型号 |
公称通径 /mm |
工作压力/MPa |
工作流量/L·min-1 |
线性度 /% |
滞环 /% |
阶跃响应 /s |
生产厂 |
||||
额定 |
最高 |
最低 |
额定 |
最大 |
最小 |
|||||||
BQY-G16 |
16 |
25 |
31.5 |
1.5 |
63 |
80 |
6.3 |
5 |
3 |
0.25 |
上海液 压件二厂 |
|
BQY-G25 |
25 |
25 |
31.5 |
1.5 |
160 |
200 |
16 |
5 |
3 |
0.25 |
||
BQY-G32 |
32 |
25 |
31.5 |
1.5 |
250 |
320 |
25 |
5 |
3 |
0.25 |
||

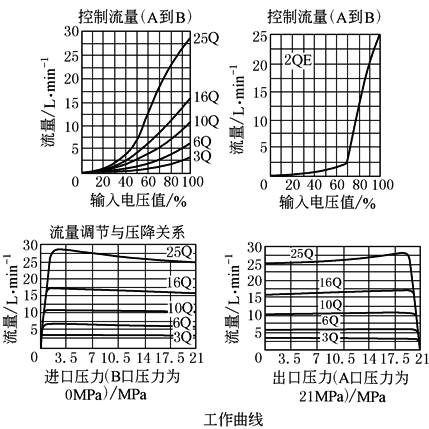

特 性 曲 线 |
|

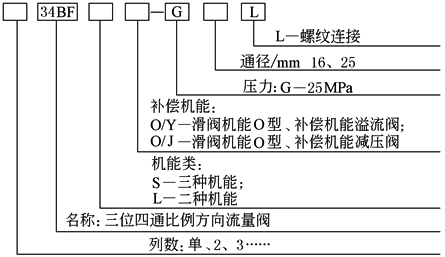

BFS和BSL型比例方向流量阀
BFS和BSL型比例方向流量阀 |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
型 号 |
通 径 /mm |
压力 /MPa |
公称 流量 |
最小 额定 流量 |
滞 环 /% |
重复 精度 /% |
线圈 |
|
||
额 定 |
最 低 |
/L· min-1 |
额定电 流/mA |
直流电 阻/Ω |
||||||
34BFS O/Y- G20L |
20 |
25 |
1.5 |
100 |
10 |
<7 |
1 |
800 |
18 |
|
34BFL O/Y- G16L |
16 |
25 |
1.5 |
60 |
6 |
<7 |
1 |
800 |
18 |
|
生产厂 |
上海液压件二厂 |
BY※型比例溢流阀
BY※型比例溢流阀 |
||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

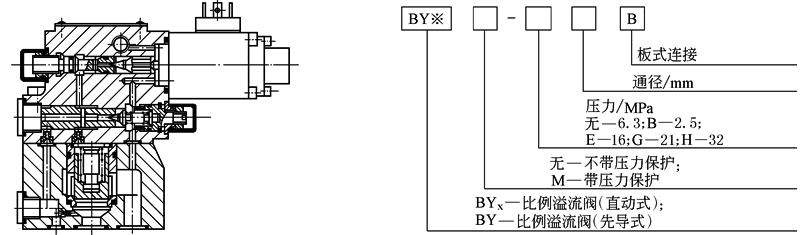

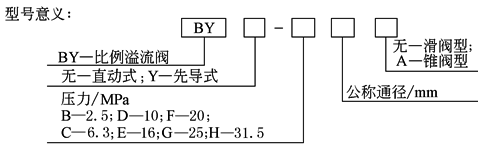

结 构 及 型 号 意 义 |
|
|||||||||||||
技 术 性 能 |
型号 |
公称通径 /mm |
流量 /L·min-1 |
压力 /MPa |
线性度 /% |
滞环 /% |
重复精度 /% |
频宽 /Hz |
放大器 |
控制电流 /mA |
线圈 电阻 /Ω |
生产厂 |
||
直流 |
交流 |
最大 |
最小 |
|||||||||||
BYx-※4 |
4 |
0.7~3 |
无—6.3 B—2.5 E—16 G—21 H—32 |
5 |
<5 |
1 |
8 (-3dB) |
MD- 1型 |
BM- 1型 |
800 |
200 |
19.5 |
杭州精 工液压 机电有 限公司 |
|
BY※-※10 |
10 |
85 |
||||||||||||
BY※-※20 |
20 |
160 |
||||||||||||
BY※-※32 |
32 |
300 |
3BYL型比例压力-流量复合阀
3BYL型比例压力-流量复合阀 |
|||||||
---|---|---|---|---|---|---|---|
型 号 |
3BYL- ※63B |
3BYL- ※125B |
3BYL- ※250B |
3BYL- ※500B |

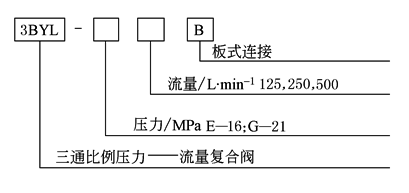

型 号 意 义 |
||
最高使用压力/MPa |
25 |
25 |
25 |
25 |
|
||
额定流量/L·min-1 |
63 |
125 |
250 |
500 |
|||
流量调整范围/L·min-1 |
1~125 |
1~125 |
2.5~250 |
5~500 |
|||
流量系统 |
压差/MPa |
≤1 |
≤1 |
≤1 |
≤1 |
||
滞环/% |
≤5 |
≤5 |
≤5 |
≤5 |
|||
线性度误差/% |
≤5 |
≤5 |
≤5 |
≤5 |
|||
控制电流/mA |
200~700 |
200~700 |
200~700 |
|
|||
压力系统 |
调压范围/MPa |
E |
1.3~16 |
1.3~16 |
1.4~16 |
1.5~16 |
|
G |
1.3~21 |
1.3~21 |
1.4~21 |
1.5~21 |
|||
滞环/% |
≤5 |
≤5 |
≤5 |
≤5 |
|||
线性度误差/% |
≤5 |
≤5 |
≤5 |
≤5 |
|||
控制电流/mA |
200~800 |
200~800 |
200~800 |
200~800 |
|||
生产厂 |
杭州精工液压机电有限公司 |
4BEY型比例方向阀

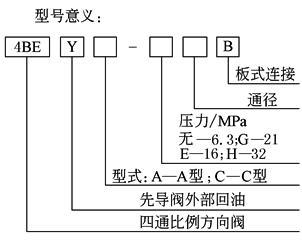

4BEY型比例方向阀 |
|||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型号 |
公称 通径 /mm |
流量 /L· min-1 |
压差 /MPa |
滞环 /% |
对称 度/% |
重复 精度 /% |
油温 /℃ |
放大器 |
控制电流/mA |
线圈电 阻/Ω |
|
||
直流 |
交流 |
最大 |
最小 |
||||||||||
4BEY※ -※10 |
10
16 |
85
150 |
≤1 |
4 |
12 |
1 |
-10 ~ 60 |
MD- 1型 |
BM- 1型 |
800 |
200 |
19.5 |
|
4BEY※ -※16 |
|||||||||||||
生产厂 |
杭州精工液压机电有限公司 |
BY型比例溢流阀

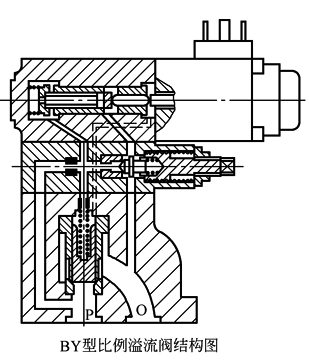

BY型比例溢流阀 |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
|
型 号 |
公称 通径 /mm |
额定 压力 /MPa |
最大/额定 流量/ L·min-1 |
线性度 /% |
滞环 /% |
重复 精度 /% |
卸荷 压力 /MPa |
频宽 /Hz |
质量 /kg |
BY-※6A |
6 |
H∶31.5 G∶25 F∶20 E∶16 D∶10 C∶6.3 B∶2.5 |
6/2 |
3 |
3 |
1 |
0.6 |
15 |
1.9 |
|
BYY-※10A |
10 |
200/100 |
7.5 |
6 ~ 10 |
4.4 |
|||||
BYY-※20A |
20 |
400/150 |
6.8 |
|||||||
BYY-※16A |
16 |
150/70 |
5.9 |
|||||||
BYY-※25A |
25 |
200/100 |
6.3 |
|||||||
BYY-※32A |
32 |
450/250 |
9 |
|||||||
生产厂 |
宁波电液比例阀厂(6个型号),上海液压件二厂(后3个型号) |
|||||||||
|
BJY型比例减压阀

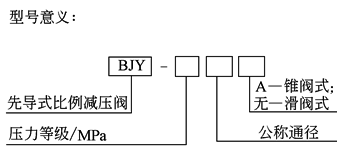

BJY型比例减压阀技术性能及型号意义 |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
型号 |
公称通 径/mm |
出口额定 压力 /MPa |
额定 流量 /L· min-1 |
线性度 /% |
滞环 /% |
重复精 度/% |
最低控 制压力 /MPa |
频宽 /Hz |
质量 /kg |
生产 厂 |
|
BJY-※16A |
16 |
G:25 F:20 E:16 D:10 |
100 |
8 |
3 |
1 |
0.8 |
6~10 |
5.9 |
宁波 电液 比例 阀厂 |
|
BJY-※32A |
32 |
300 |
9.7 |

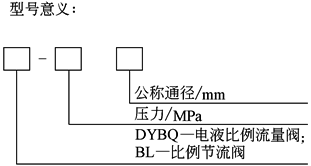

DYBL和DYBQ型比例节流阀
DYBL和DYBQ型比例节流阀技术性能及型号意义 |
|||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型号 |
公称通 径/mm |
额定 流量 /L·min-1 |
压力 等级 /MPa |
最低工 作压差 /MPa |
线性 度/% |
滞环 /% |
重复 精度 /% |
频宽 /Hz |
质量 /kg |
生产厂 |
|
||
DYBQ-※16 |
16 |
63 |
30 |
15 |
H:31.5 G:25 F:20 E:16 D:10 |
1.0 |
4 |
3 |
1 |
10 |
6.6 |
宁波 电液比 例阀厂、 上海液 压件二 厂 |
|
DYBQ-※25 |
25 |
200/100 |
1.2 |
8 |
12.5 |
||||||||
DYBQ-※32 |
32 |
400/150 |
20.3 |
||||||||||
DYBL-※16 |
16 |
150/70 |
1.0 |
6 |
|||||||||
DYBL-※32 |
32 |
200/100 |
1.2 |
7.5 |
BPQ型比例压力流量复合阀
BPQ型比例压力流量复合阀 |
|||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型号意义: |
|||||||||||||
型号 |
公称通 径/mm |
最高工 作压力 /MPa |
压力控制 |
流量控制 |
流量调 节范围 /L·min-1 |
频宽 /Hz |
质量 /kg |
||||||
压力调 节范围 /MPa |
额定 流量 /L· min-1 |
滞环 |
重复精度 |
额定 流量 /L· min-1 |
压差 /MPa |
滞环 |
重复精度 |
||||||
/% |
/% |
||||||||||||
BPQ-※16 |
16 |
E=16 F=20 |
1.0~16 1.0~20 |
810 |
<1 |
1 |
810 |
0.6 |
<1 |
1 |
1~ 125 |
8 |
15.5 |
注:1.泄油背压不得大于0.2MPa。 2.为使预先设定的压力稳定,阀通过的流量不小于10L/min。 3.安全阀设定压力比最高压力高2MPa。 4.生产厂—宁波电液比例阀厂。 |

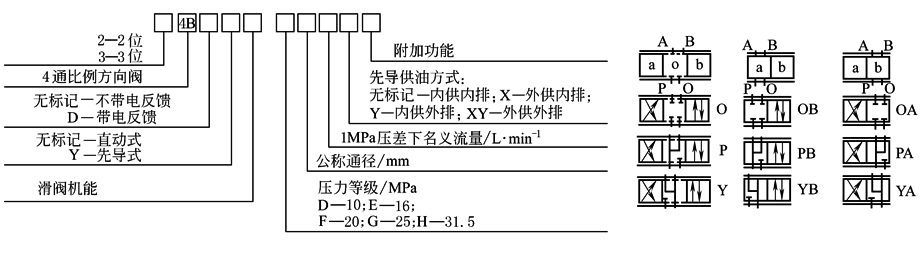

4B型比例方向阀
4B型比例方向阀 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
技 术 性 能 |
名 称 |
型 号 |
额定流量 /L· min-1 |
公称通 径/mm |
主阀最高 工作压力 /MPa |
主阀最低 工作压差 /MPa |
滞环 /% |
重复精 度/% |
响应时 间/ms |
频宽 /Hz |
质量 /kg |
生 产 厂 |
直动式比例方向阀 |
34B-※6 |
16 |
6 |
31.5 |
1.0 |
<5 |
<2 |
<100 |
<10 |
2.5 |
宁 波 电 液 比 例 阀 厂 |
|
直动式比例方向阀 |
34B-※10 |
32 |
10 |
7.5 |
||||||||
先导式比例方向阀 |
34BY-※10 |
85 |
10 |
<6 |
<3 |
7.8 |
||||||
先导式比例方向阀 |
34BY-※16 |
150 |
16 |
1.3 |
12.2 |
|||||||
先导式比例方向阀 |
34BY-※25 |
250 |
25 |
18.2 |
||||||||
电反馈直动式比例方向阀 |
34BD-※6 |
16 |
6 |
1.0 |
<1 |
<1 |
<15 |
2.7 |
||||
电反馈直动式比例方向阀 |
34BD-※10 |
32 |
10 |
7.7 |
||||||||
电反馈先导式比例方向阀 |
34BDY-※10 |
80 |
10 |
<10 |
8.0 |
|||||||
电反馈先导式比例方向阀 |
34BDY-※16 |
150 |
16 |
1.3 |
<150 |
11.0 |
||||||
型 号 意 义 |
|
4WRA型电磁比例换向阀
4WRA型电磁比例换向阀 |
||||||
---|---|---|---|---|---|---|

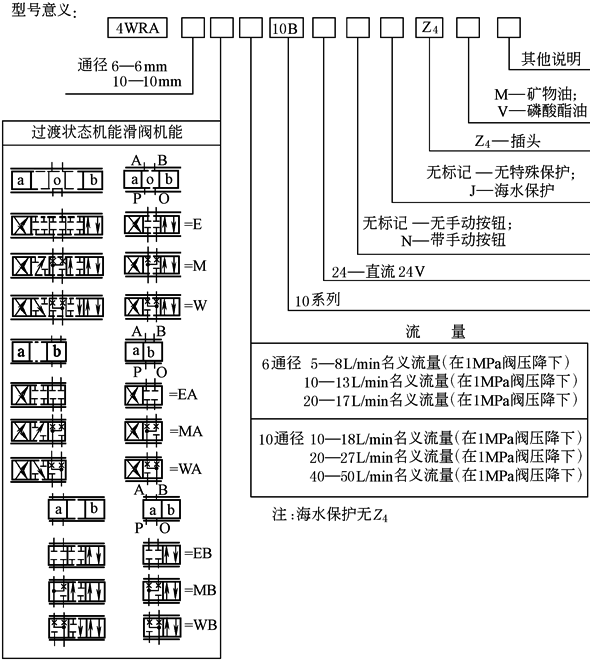

技 术 性 能 、 型 号 意 义 |
通径/mm |
6 |
10 |
|
||
工作压力 /MPa |
A、B、P口 |
32 |
32 |
|||
O口 |
16 |
16 |
||||
流量/L·min-1 |
43 |
95 |
||||
过滤要求/μm |
≤20 |
|||||
重复精度/% |
<3 |
<2 |
||||
滞环/% |
<6 |
<5 |
||||
-3dB下的频率响应/Hz |
5 |
3 |
||||
介质 |
矿物油、磷酸酯液 |
|||||
介质温度/℃ |
-20~70 |
|||||
介质黏度/m2·s-1 |
(2.8~380)×10-6 |
|||||
质量 /kg |
二位阀 |
1.75 |
5.9 |
|||
三位阀 |
2.5 |
7.5 |
||||
电源 |
直流,24V |
|||||
单个电磁铁最大电流/A |
1.5 |
|
||||
线圈电 阻/Ω |
(在20℃)冷值 |
5.4 |
10 |
|||
最大热态值 |
8.1 |
15 |
||||
最高环境温度/℃ |
50 |
|||||
线圈温度/℃ |
150 |
|||||
绝缘要求 |
IP65 |
|||||
配套放大器 (24V桥式整流) |
VT-3013S30 VT-3017S30 |
VT-3014S30 VT-3018S30 |
||||

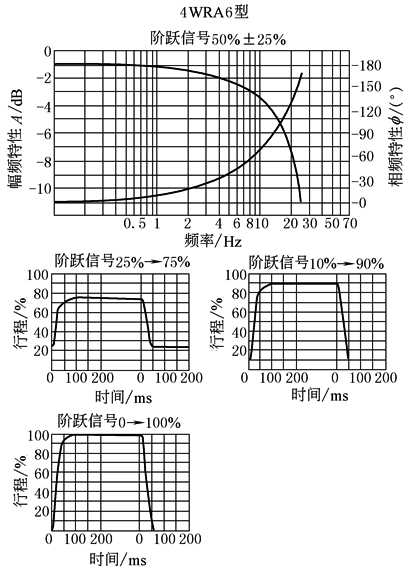

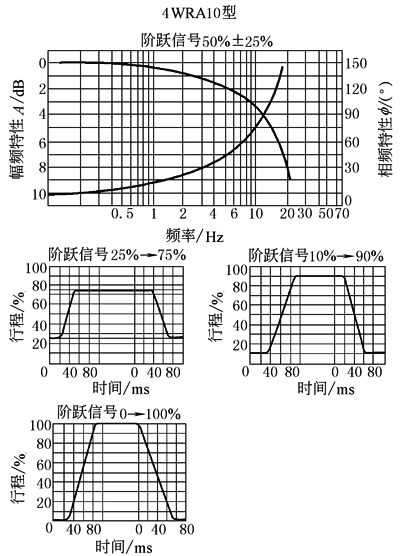

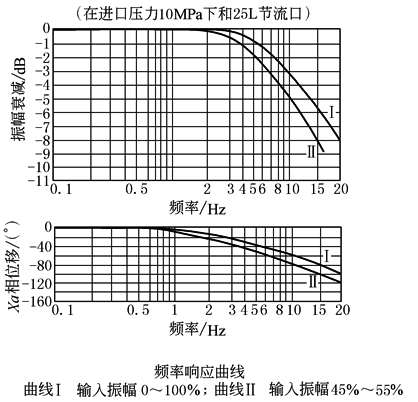

特 性 曲 线 |
|
|
||||
注:生产厂北京华德液压集团液压阀分公司。 |

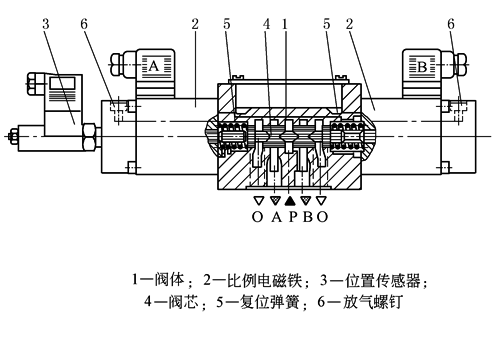

4WRE型电磁比例换向阀

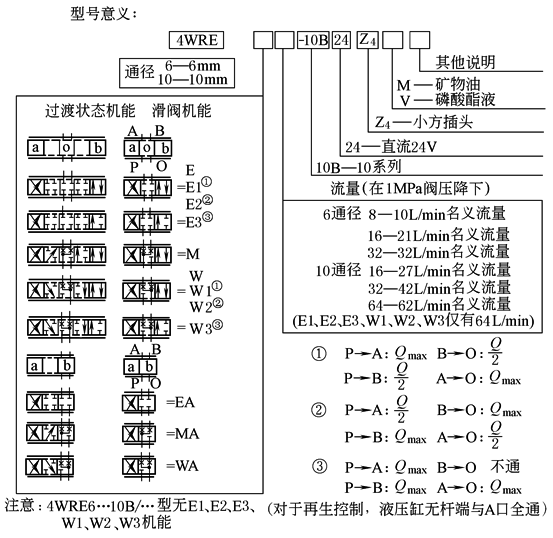

4WRE型电磁比例换向阀 |
|||||
---|---|---|---|---|---|
技 术 性 能 |
通径/mm |
6 |
10 |
|
|
工作压力 /MPa |
A、B、P口 |
32 |
32 |
||
O口 |
16 |
<16 |
|||
最大流量/L·min-1 |
65 |
260 |
|||
过滤要求/μm |
≤20 |
||||
重复精度/% |
<1 |
<1 |
|||
滞环/% |
<1 |
<1 |
|||
响应灵敏度/% |
≤0.5 |
≤0.5 |
|||
-3dB下的频率响应/Hz |
6 |
4 |
|||
介质 |
矿物油、磷酸酯液 |
||||
介质温度/℃ |
-20~70 |
||||
介质黏度/m2·s-1 |
(2.8~380)×10-6 |
||||
质量/kg |
二位阀 |
1.91 |
5.65 |
||
三位阀 |
2.66 |
7.65 |
|||
电源 |
直流,24V(或12V) |
||||
电磁铁最大电流/A |
1.5 |
||||
线圈电阻 /Ω |
(在20℃)冷值 |
5.4 |
10 |
||
最大热态值 |
8.1 |
15 |
|||
最高环境温度/℃ |
50 |
||||
线圈温度/℃ |
150 |
||||
绝缘要求 |
IP65 |
||||
配套放大器 |
有两个斜 坡时间 |
VT-5001S20 VT-5002S20 |
|||
(二位四通阀用) |
|||||
有一个斜 坡时间 |
VT-5005S10 VT-5005S10 |
||||
(三位四通阀用) |
|||||
位移传感器 |
|
||||
电气测量系统 |
差动变压器 |
||||
工作行程/mm |
±4.5直线 |
||||
线性度/% |
1 |
||||
线圈电阻 /Ω |
56 |
|
|||
112 |
|
||||
112 |
|
||||
电感/mH |
6~8 |
||||
频率/kHz |
2.5 |
||||
生产厂 |
北京华德液压集 团液压阀分公司 |

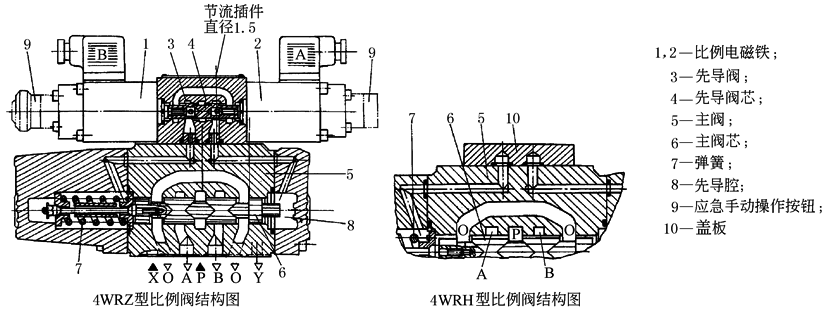

4WRZ/H型电液比例方向阀
4WRZH型电液比例方向阀 |
|||||||
---|---|---|---|---|---|---|---|
技 术 性 能 |
通径/mm |
10 |
16 |
25 |
32 |
||
先导阀压力/MPa |
控制油外供 |
3~10 |
|||||
控制油内供 |
<10(大于10时须加减压阀ZDR60P2-30/75YM) |
||||||
主阀工作压力/MPa |
32 |
35 |
|||||
回油压力/MPa |
T腔(控制油外排) |
32 |
25 |
15 |
|||
T腔(控制油内排) |
3 |
||||||
油口Y |
3 |
||||||
先导控制油体积(当阀芯运动0~100%)/cm3 |
1.7 |
4.6 |
10 |
26.5 |
|||
控制油流量(X或Y,输入信号0~100%)/L·min-1 |
3.5 |
5.5 |
7 |
15.9 |
|||
主阀流量Qmax/L·min-1 |
270 |
460 |
877 |
1600 |
|||
过滤精度/μm |
≤20 |
||||||
重复精度/% |
3 |
||||||
滞环/% |
6 |
||||||
介质 |
矿物油、磷酸酯液 |
||||||
介质温度/℃ |
-20~70 |
||||||
介质黏度/m2·s-1 |
(2.8~380)×10-6 |
||||||
质量/kg |
二位阀 |
7.4 |
12.7 |
17.5 |
41.8 |
||
三位阀 |
7.8 |
13.4 |
18.2 |
42.2 |
|||
电源 |
直流,24V |
||||||
电磁铁名义电流/A |
0.8 |
||||||
线圈电阻/Ω |
在(20℃)冷值下19.5,最大热态值28.8 |
||||||
环境温度/℃ |
50 |
||||||
线圈温度/℃ |
150 |
||||||
先导电流/A |
≤0.02 |
||||||
生产厂 |
北京华德液压集团液压阀分公司、天津液压件一厂、天津液压件二厂、上海立新液压件厂 |
||||||

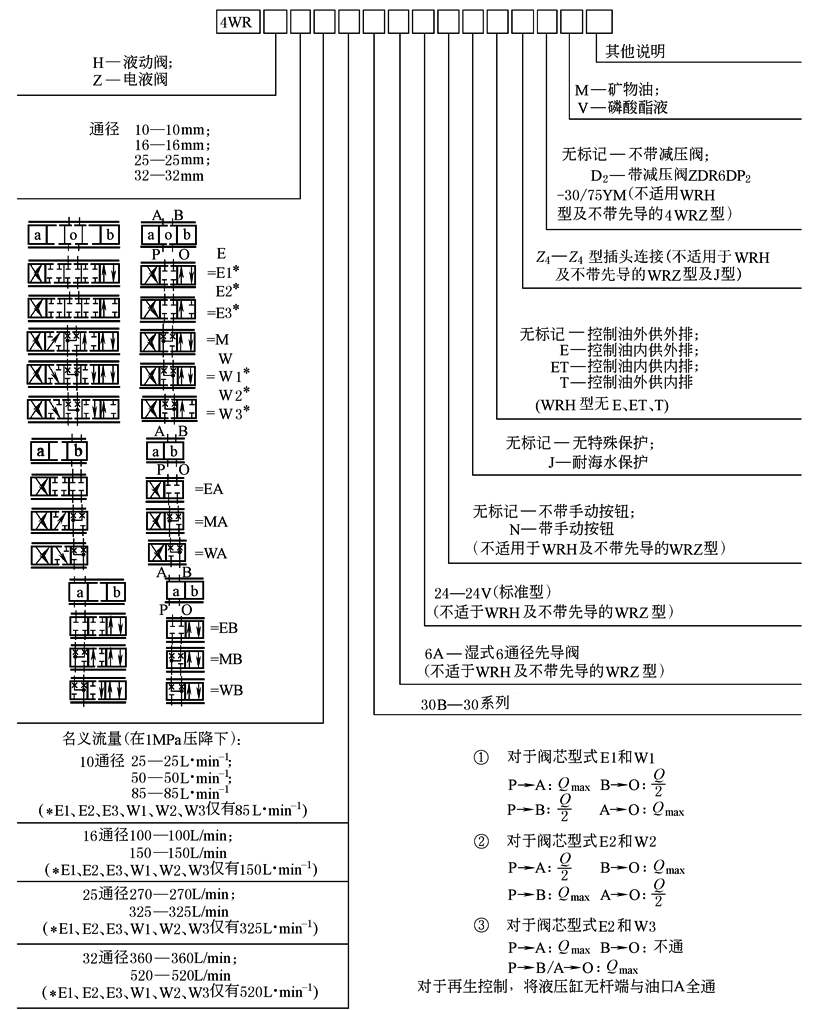

型 号 意 义 |
|
||||||
结 构 图 |
|

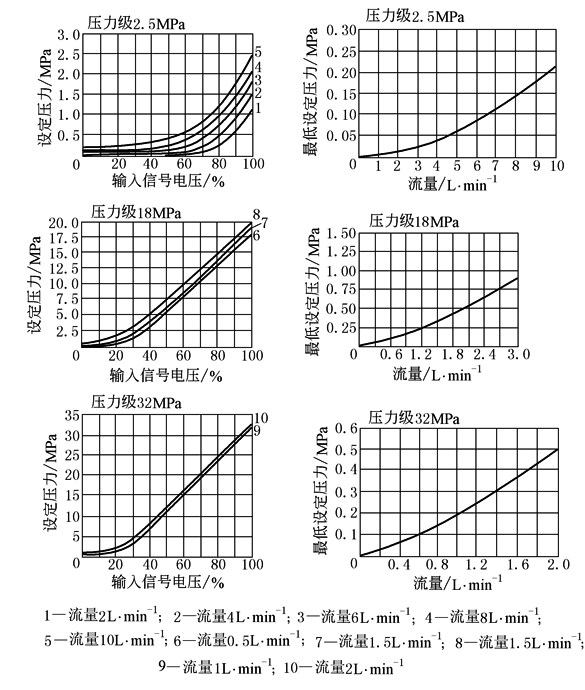

DBETR型比例压力溢流阀
DBETR型比例压力溢流阀 |
||||||
---|---|---|---|---|---|---|

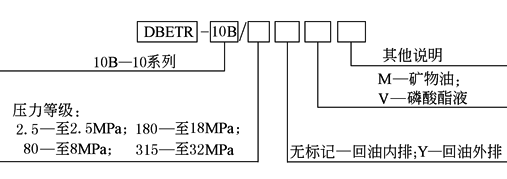

型号意义 |
|
|||||
技术性能 |
最高设定压力/MPa |
压力级25 |
2.5 |
重复精度/% |
≤0.5 |
|
压力级80 |
8 |
滞环/% |
≤1 |
|||
压力级180 |
18 |
线性度/%(压力等级在3~32MPa) |
≤1.5的最高设定压力 |
|||
压力级315 |
31.5 |
|||||
最低设定压力 |
见特性曲线 |
|||||
最高工作压力/MPa |
O口带压力调节 |
0.2 |
介质 |
矿物油,磷酸酯 |
||
O口 |
10 |
介质温度/℃ |
-20~70 |
|||
P口 |
312 |
电源 |
直流,24V |
|||
最大流量/L·min-1 |
压力级25 |
10 |
配套放大器 |
VT-5003S30(与阀配套供应) |
||
压力级80 |
3 |
振荡频率(传感器)/kHz |
2.5 |
|||
压力级180 |
3 |
线圈电阻/Ω |
(在20℃)冷值 |
10 |
||
|
压力级315 |
2 |
最大热态值 |
13.9 |
||
过滤精度/μm |
≤20(为保证性能和延长寿命,建议≤10) |
环境温度/℃ |
+50 |
|||
生产厂 |
北京华德液压集团液压阀分公司 |
|||||
特性曲线 |
|

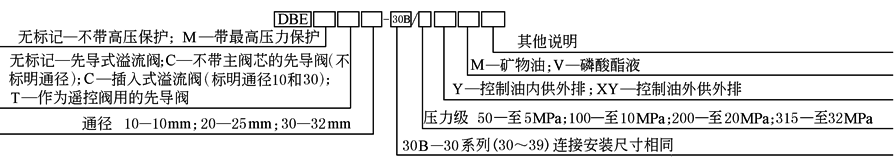

DBE/DBEM型比例溢流阀
DBE/DBEM型比例溢流阀 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
型号意义 |
|
|||||||||||
技术性能 |
最高工作压力/MPa |
油口A、B、X |
32 |
技术性能 |
最大流量/L·min-1 |
规格10 |
规格20 |
规格30 |
||||
回油压力/MPa |
Y口 |
无压回油箱 |
200 |
400 |
600 |
|||||||
最高设定压力/MPa |
5,10,20,32(与压力级相同) |
先导阀流量/L·min-1 |
0.7~2 |
|||||||||
最低设定压力/MPa |
与Q有关,见特性曲线 |
过滤精度/μm |
≤20(为保证性能和延长寿命建议≤10) |
|||||||||
最高设定压力保护装置设定压力范围/MPa |
设定压力/MPa |
重复精度/% |
<±2 |
|||||||||
5 |
10 |
20 |
32 |
滞环/% |
有颤振±1.5pmax,无颤振±4.5pmax |
|||||||
1~6 |
1~17 |
1~22 |
1~34 |
线性度/% |
±3.5 |
|||||||
阀的最高压力保护设定压力范围/MPa |
额定压力/MPa |
切换时间/ms |
30~150 |
|||||||||
5 |
10 |
20 |
32 |
典型的总变动/% |
±2(最高压力pmax下) |
|||||||
6~8 |
12~14 |
22~24 |
34~36 |
介质 |
矿物油,磷酸酯 |
|||||||
介质温度/℃ |
-20~70 |
线圈电阻/Ω |
(在20℃)冷值 |
19.5 |
||||||||
电源 |
直流,24V |
最大热态值 |
28.8 |
|||||||||
配套放大器 |
|
环境温度/℃ |
50 |
|||||||||
生产厂 |
北京华德液压集团液压阀分公司、上海立新液压件厂 |
|||||||||||
控制电流/A |
0.1~0.8 |
|||||||||||

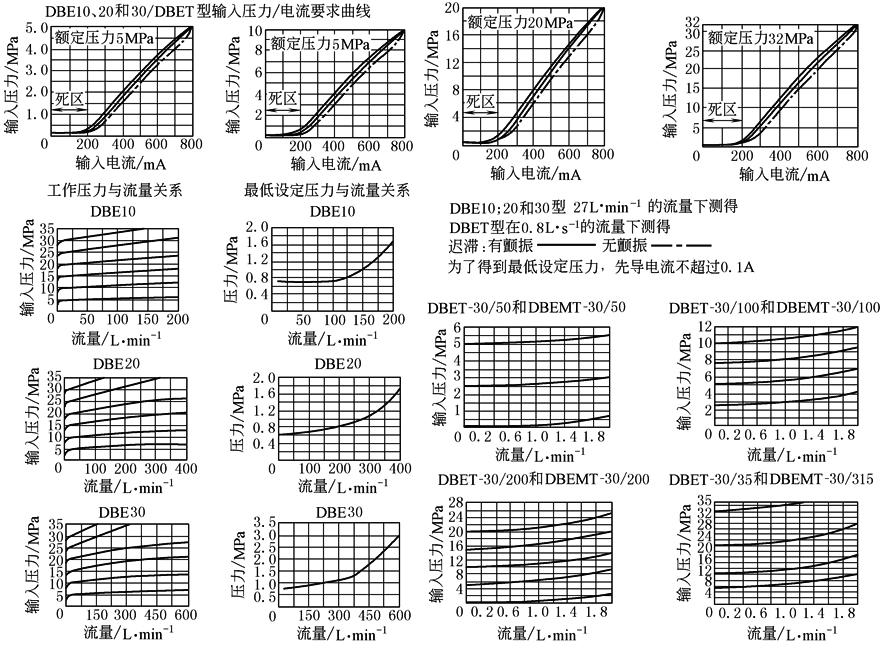

特性曲线 |
|
|||||||||||
|
3DREP6三通比例压力控制阀
3DREP6三通比例压力控制阀 |
|||||||
---|---|---|---|---|---|---|---|

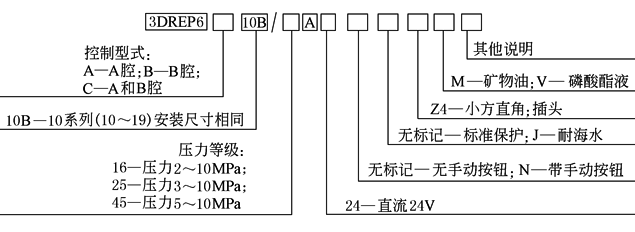

型 号 意 义 |
|
||||||
技 术 性 能 |
工作压力 /MPa |
A、B、P口 |
10(若超过10则在进 口装ZDR6DP2-30/…型减压阀) |
技术性能 |
介质黏度/m2·s-1 |
(2.8~380)×10-6 |
|
质量/kg |
C型为2.6,A和B型为1 |
||||||
T口 |
3 |
电源 |
直流,24V |
||||
最大流量/L·min-1 |
15(Δp=5MPa) |
每个电磁铁名义电流/A |
0.8 |
||||
过滤精度/μm |
≤20(为保证性能和延长寿命建议≤10) |
先导电流/A |
≤0.02 |
||||
重复精度/% |
≤1 |
线圈 电阻/Ω |
(在20℃)冷值 |
19.5 |
|||
滞环/% |
≤3 |
最大热态值 |
28.8 |
||||
灵敏度(分辨率)/% |
≤1 |
环境温度/℃ |
+50 |
||||
灵敏度(阀值)/% |
≤1 |
线圈温度/℃ |
+150 |
||||
介质 |
|
生产厂 |
北京华德液压集团液压阀分公司、宁波电液比例阀厂 |
||||
介质温度/℃ |
-20~70 |

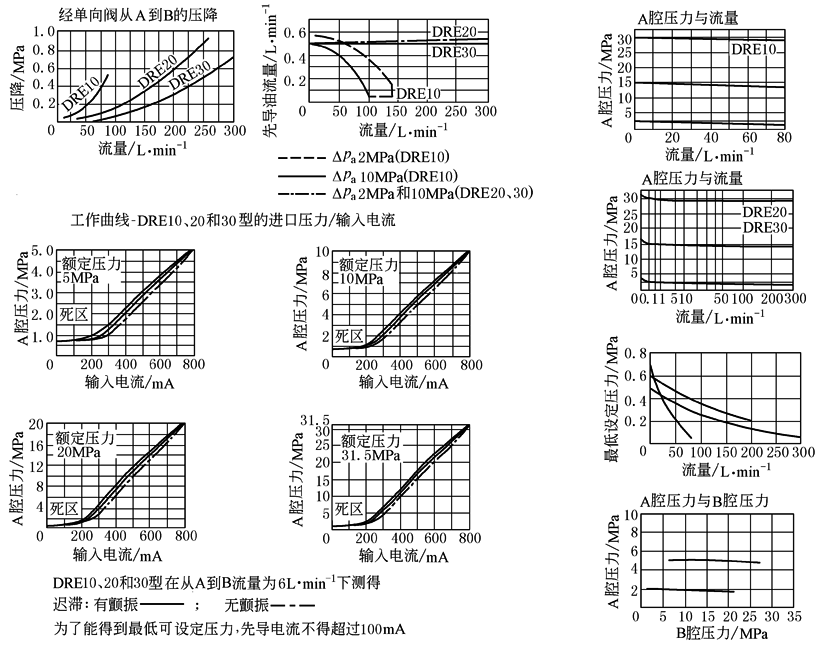

DRE/DREM型比例减压阀
DRE/DREM型比例减压阀 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|

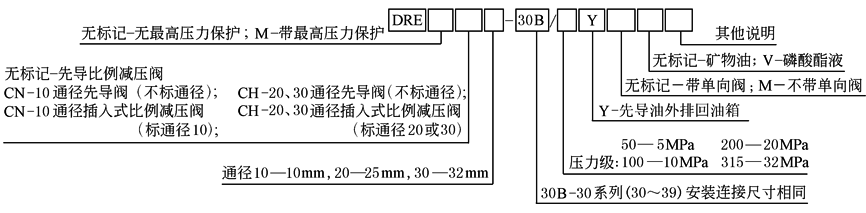

型 号 意 义 |
|
|||||||||||
技 术 性 能 |
最高工作压力 /MPa |
A、B腔32 |
技 术 性 能 |
装配时最高压力保护设定值/MPa |
6~8 |
12~14 |
22~24 |
34~36 |
||||
Y口无压回油箱 |
||||||||||||
A腔最高 |
设定压力 /MPa |
分别与压力级相同 |
最大流量/L·min-1 |
规格 |
10 |
20 |
30 |
|||||
A腔最低 |
与流量有关(详见特性曲线) |
流量 |
80 |
200 |
300 |
|||||||
最高压力保护 |
|
先导油 |
详见特性曲线 |
|||||||||
在最高压力保护下的设定压力范围/MPa |
压力级/MPa |
线性度/% |
±3.5 |
|||||||||
5 |
10 |
20 |
31.5 |
重复精度/% |
<±2 |
|||||||
1~6 |
1~12 |
1~22 |
1~34 |
滞环 |
有颤振±2.5%pmax, 无颤振±4.5%pmax |
|||||||
过滤要求/μm |
≤20 |
|||||||||||
电源 |
直流 |
典型总变动 |
±2%pmax见特性曲线 |
|||||||||
最小控制电流/A |
0.1 |
切换时间/ms |
100~300 |
|||||||||
最大控制电流/A |
0.8 |
介质 |
矿物油、磷酸酯液 |
|||||||||
线圈电阻/Ω |
20℃下19.5,最大热态值28.8 |
温度/℃ |
-20~70 |
|||||||||
最高环境温度/℃ |
50 |
生产厂 |
北京华德液压集团液压阀分公司、上海立新液压件厂 |
|||||||||
绝缘要求 |
IP65 |
|||||||||||
特性曲线 |
|
ZFRE6型二通比例调速阀
ZFRE6型二通比例调速阀 |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|

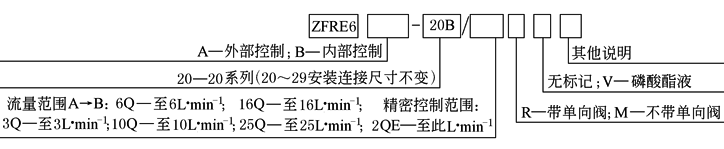

型 号 意 义 |
|
||||||||||
技 术 性 能 |
最高工作压力/MPa |
A腔 21 |
|||||||||
最大流量/L·min-1 |
型式 |
2QE |
3Q |
6Q |
10Q |
16Q |
25Q |
||||
流量 |
25 |
3 |
6 |
10 |
16 |
25 |
|||||
最小流量/L·min-1 |
至10MPa |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
||||
至21MPa |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|||||
最大泄漏量/L·min-1 |
|
Δp(A→B)输入信号为0时 |
|||||||||
5MPa |
0.004 |
0.004 |
0.004 |
0.006 |
0.007 |
0.01 |
|||||
10MPa |
0.005 |
0.005 |
0.005 |
0.008 |
0.01 |
0.015 |
|||||
21MPa |
0.007 |
0.007 |
0.007 |
0.012 |
0.015 |
0.022 |
|||||
最小压差/MPa |
0.6~1 |
||||||||||
压降(B→A) |
详见特性曲线 |
滞环 |
<±1%Qmax |
||||||||
流量调节 |
详见特性曲线 |
介质 |
矿物油、磷酸酯液 |
||||||||
流量稳定性 |
详见特性曲线 |
温度/℃ |
-20~70 |
||||||||
重复精度/% |
<1%Qmax |
过滤要求/μm |
≤20 |
||||||||
生产厂 |
北京华德液压集团液压阀分公司、上海立新液压件厂、天津液压件一厂、天津液压件二厂 |
||||||||||

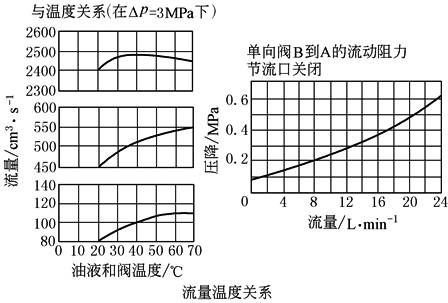

特 性 曲 线 |
|
|
|||||||||

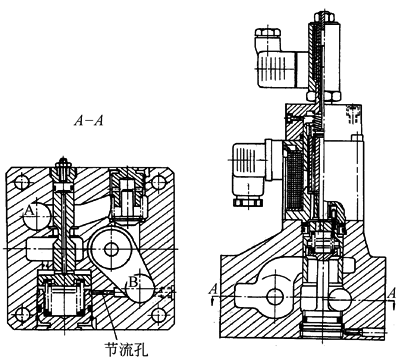

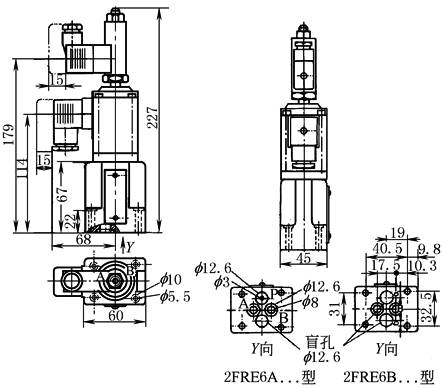

流 量 曲 线 与 外 形 |
|
|
ZFRE※型二通比例调速阀
ZFRE※型二通比例调速阀 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|

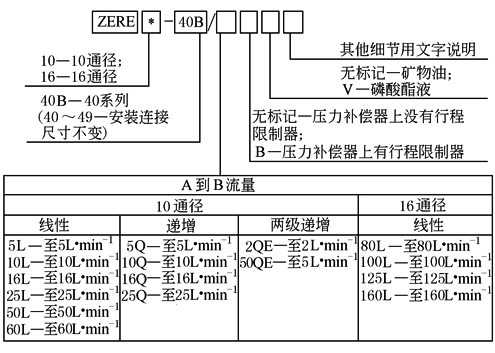

结 构 及 型 号 意 义 |
|
|
||||||||||
技
术
性
能 |
最高工作压力/MPa |
32 |
||||||||||
最小压差/MPa |
10通径 |
16通径 |
||||||||||
0.3~0.8 |
0.6~1 |
|||||||||||
A到B压差/MPa |
节流口打开 |
0.1 |
0.12 |
0.15 |
0.2 |
0.3 |
0.35 |
0.16 |
0.19 |
0.24 |
0.31 |
|
节流口关闭 |
0.17 |
0.2 |
0.25 |
0.3 |
0.5 |
0.6 |
0.3 |
0.36 |
0.45 |
0.6 |
||
流量Qmax/L·min-1 |
线性+递增 |
5 |
10 |
16 |
25 |
50 |
60 |
80 |
100 |
125 |
160 |
|
2级递增 |
40 |
|
||||||||||
滞环/% |
<±1Qmax |
|||||||||||
重复精度/% |
<1Qmax |
|||||||||||
介质 |
矿物油、磷酸酯液 |
|||||||||||
温度/℃ |
-20~70 |
|||||||||||
过滤要求/μm |
≤20 |
|||||||||||
质量/kg |
10通径为6,16通径为8.3 |
|||||||||||
电源 |
直流24V |
|||||||||||
线圈电阻/Ω |
20℃冷态10,最大热态值13.9 |
|||||||||||
最高环境温度/℃ |
50 |
|||||||||||
最大功率/V·A |
50 |
|||||||||||
传感器电阻/Ω |
20℃下:Ⅰ—56;Ⅱ—56;Ⅲ—112 |
|||||||||||
传感器阻抗/mH |
6~8 |
|||||||||||
传感器振荡频率/kHz |
2.5 |
|||||||||||
生产厂 |
北京华德液压集团液压阀分公司、上海立新液压件厂 |
ED型比例遥控溢流阀

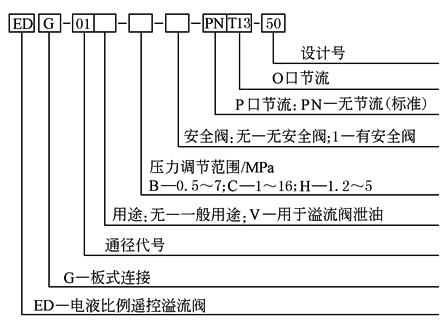

ED型比例遥控溢流阀技术性能和型号意义 |
||
---|---|---|
|
型 号 |
EDG-01※-※-※-P※T※-50 |
最高工作压力/MPa |
25 |
|
最大流量/L·min-1 |
2 |
|
最小流量/L·min-1 |
0.3 |
|
二次压力调整范围/MPa |
B:0.5~7 C:1~16 H:1.2~25 |
|
额定电流/mA |
EDG-01※-B:800 EDG-01※-C:800 EDG-01※-H:950 |
|
线圈电阻/Ω |
10 |
|
重复精度/% |
1 |
|
滞环/% |
<3 |
|
质量/kg |
2 |
|
生产厂 |
榆次油研液压公司 |
EB型比例溢流阀
EB型比例溢流阀 |
||||
---|---|---|---|---|

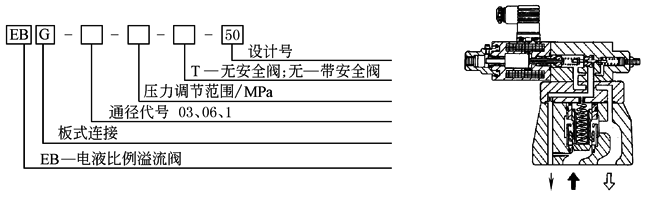

外 形 及 型 号 |
|
|||
技 术 性 能 |
型号 |
EBG-03-※-※-50 |
EBG-06-※-※-50 |
EBG-10-※-※-50 |
最高工作压力/MPa |
25 |
25 |
25 |
|
最大流量/L·min-1 |
100 |
200 |
400 |
|
最小流量/L·min-1 |
3 |
3 |
3 |
|
二次压力调整范围/MPa |
C:※~16H:※~25 |
|
|
|
额定电流/mA |
EBG-03-C:770 EBG-03-H:820 |
EBG-06-C:750 EBG-06-H:800 |
EBG-10-C:730 EBG-10-H:780 |
|
线圈电阻/Ω |
10 |
10 |
10 |
|
重复精度/% |
1 |
1 |
1 |
|
滞环/% |
<2 |
<2 |
<2 |
|
质量/kg |
5.6 |
6.3 |
10 |
|
生产厂 |
榆次油研液压公司 |
|
|
|

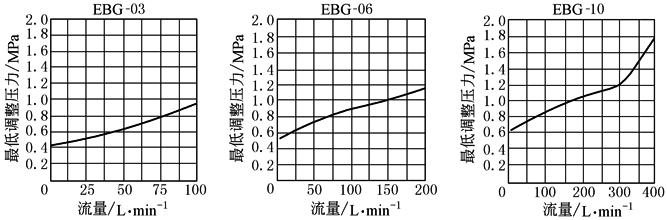

最低压力调整特性 |
|

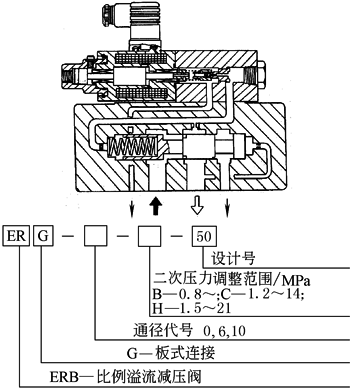

ERB型比例溢流减压阀
ERB型比例溢流减压阀结构、技术性能及型号意义 |
|||
---|---|---|---|
|
型 号 |
ERBG-06-※-50 |
ERBG-10-※-50 |
最高工作压力/MPa |
25 |
25 |
|
最大流量/L·min-1 |
100 |
250 |
|
最大溢流流量/L·min-1 |
35 |
15 |
|
二次压力调整范围/MPa |
B:0.8~7C:1.2~14H:1.5~21 |
||
额定电流/mA |
ERBG-06-B:800 ERBG-06-C:800 ERBG-06-H:950 |
ERBG-10-B:800 ERBG-10-C:800 ERBG-10-H:950 |
|
线圈电阻/Ω |
10 |
10 |
|
重复精度/% |
1 |
1 |
|
滞环/% |
<3 |
<3 |
|
质量/kg |
12 |
13.5 |
|
生产厂 |
榆次油研液压公司 |

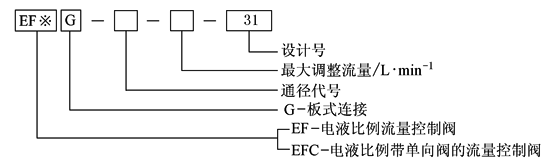

EF(C)G型比例(带单向阀)流量阀
EF(C)G型比例(带单向阀)流量阀 |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
外 形 及 型 号 |
|
|
|||||||||
技 术 性 能 |
型号 |
最高使 用压力 /MPa |
流量调整 范围 /L·min-1 |
最低工 作压差 /MPa |
自由流量 (仅EFC) /L·min-1 |
额定 电流 /mA |
线圈 电阻 /Ω |
滞环 /% |
重复 精度 /% |
质量 /kg |
生产厂 |
|
21 |
10:0.3~10 30:0.3~30 |
0.6 |
40 |
600 |
45 |
<5 |
1 |
8.2 |
榆次油 研液压 公司 |
|
|
21 |
60:2~60 125:2~125 |
1 |
130 |
600 |
45 |
<7 |
1 |
12.5 |
||
|
21 |
3~250 |
1.3 |
280 |
600 |
45 |
<7 |
1 |
25 |
||
|
21 |
5~500 |
2 |
550 |
700 |
45 |
<7 |
1 |
51 |
||

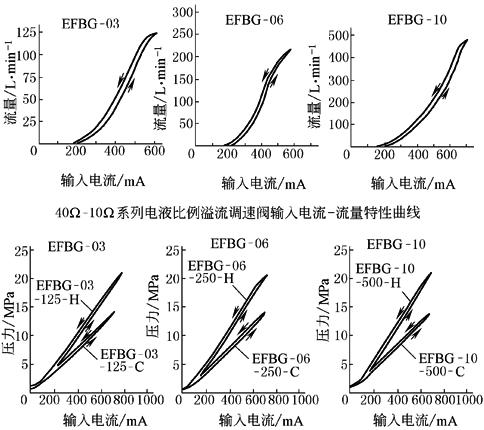

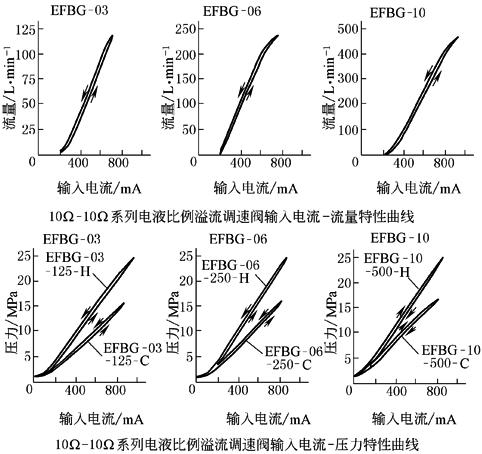

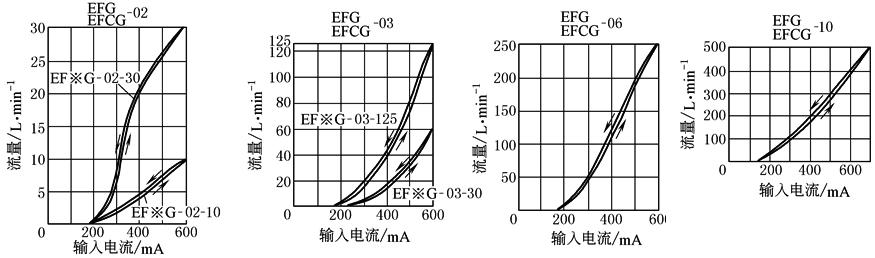

输入电流-流量特性曲线 |
|
EFB型比例溢流调速阀

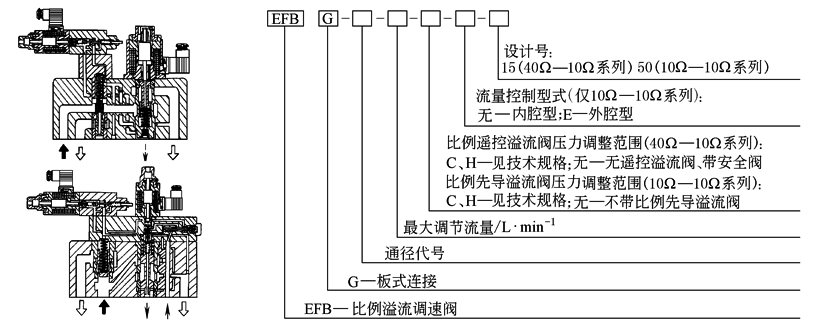

EFB型比例溢流调速阀结构、技术性能、特性曲线及型号意义 |
|||||||||
---|---|---|---|---|---|---|---|---|---|
|
|||||||||
型号 |
40Ω—10Ω系列 |
10Ω—10Ω系列 |
|
||||||
EFBG- 03- 125- ※-15 |
EFBG- 06- 250- ※-15 |
EFBG- 10- 500- ※-15 |
EFBG- 03- 125-※ -※-50 |
EFBG- 06- 250-※ -※-50 |
EFBG- 10- 500-※ -※-50 |
||||
最高工作压力 /MPa |
25 |
25 |
25 |
25 |
25 |
25 |
|||
最大流量 /L·min-1 |
125 |
250 |
500 |
125 |
250 |
500 |
|||
流量调节范围 /L·min-1 |
1~ 125 |
2.5~ 250 |
5~ 500 |
1~ 125 |
2.5~ 250 |
5~ 500 |
|||
最低控制压力 /MPa |
|
|
|
1.5 |
1.5 |
1.5 |
|||
所需控制流 量/L·min-1 |
正常 |
|
|
|
1 |
1 |
1 |
||
瞬时 |
|
|
|
3 |
4 |
4 |
|||
流 量 控 制 |
额定流量 /A |
680 |
580 |
700 |
800 |
750 |
900 |
||
线圈电阻/Ω |
43.5 |
43.5 |
43.5 |
10 |
10 |
10 |
|||
阀压差/MPa |
0.6 |
0.7 |
0.9 |
0.6 |
0.7 |
0.9 |
|||
滞环/% |
<7 |
<7 |
<7 |
<3 |
<3 |
<3 |
|||
重复精度/% |
1 |
1 |
1 |
1 |
1 |
1 |
|||
压 力 控 制 |
压力调节范 围/MPa |
C: 1.4~14 |
C: 1.5~14 |
C: 1.6~14 |
C: 1.2~16 |
C: 1.4~16 |
C: 1.5~16 |
||
H: 1.4~21 |
H: 1.5~21 |
H: 1.6~21 |
H: 1.4~25 |
H: 1.4~25 |
H: 1.5~25 |
||||
额定电流 /mA |
C:710 |
C:690 |
C:690 |
C:890 |
C:820 |
C:820 |
|||
H:770 |
H:730 |
H:690 |
H:970 |
H:880 |
H:900 |
||||
线圈电阻/Ω |
10 |
10 |
10 |
10 |
10 |
10 |
|||
滞环/% |
3 |
3 |
3 |
3 |
3 |
3 |
|||
重复精度/% |
1 |
1 |
1 |
1 |
1 |
1 |
|||
质 量 /kg |
不带 |
先导溢 流阀 |
14 |
28 |
58 |
14 |
21 |
62 |
|
带 |
16 |
30 |
60 |
16 |
23 |
64 |
|||
生产厂 |
榆次油研液压公司 |
