曲轴的设计要点

曲轴的设计要点

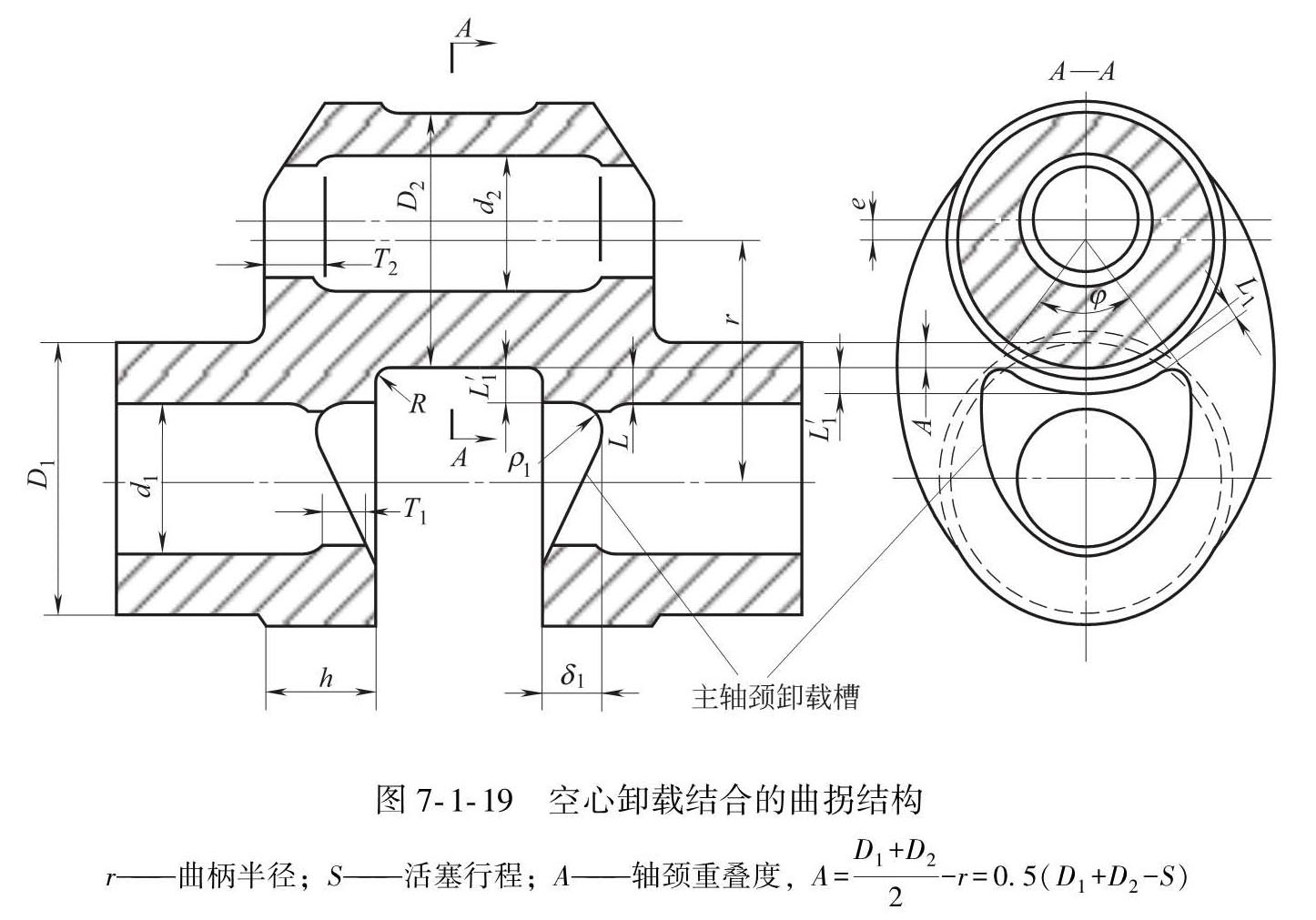

① 曲轴尺寸和形状的确定， 必须满足强度和刚度的要求， 减少应力集中， 减少曲轴的挠曲变形， 提高曲轴的自振频率， 尽量避免在工作转速范围内发生共振， 争取较大的轴颈重叠度A （见图7-1-19） 和减小跨度， 应尽量减小平衡块的质量， 削除曲柄臂的肩部。

② 应保证主轴承和连杆轴承有足够的承压面积和耐磨性和可靠的润滑， 油孔布置合理， 力求润滑畅通， 对曲轴的强度影响小， 加工工艺易于实现。
③ 考虑制造、 安装、 维修方便。
④ 合理的曲柄排列， 曲柄臂间错角均等， 平衡块配置合理， 力求曲轴几何中心线对称， 以利于惯性力与惯性力矩的平衡， 尽量满足动、 静平衡的要求， 改善轴系的扭振， 使其运转平稳。
