软轴
软轴
|
软轴 |
|---|
|

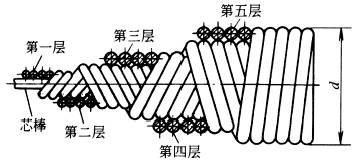

软轴主要用于两个传动机件的轴线不在同一直线上，或工作时彼此要求有相对运动的空间传动。它可以弯曲地绕过各种障碍件，远距离传递回转运动。适合于受连续振动的场合以缓和冲击，也适用于高转速、小转矩场合。软轴有钢丝绕线式、联轴器式和钢丝弹簧式三种。本节仅涉及钢丝绕线式软轴。 软轴安装简便，结构紧凑、工作适应性强，但当转速低、转矩大时，从动轴的转速往往不均匀，且扭转刚度也不易保证。 软轴传递功率范围一般不超过5.5kW，转速可达20000r/min。 它的应用范围是：可移式机械工具，主轴可调位的机床、混凝土振动器、砂轮机、医疗器械、以及里程表、遥控仪等传动中。 软轴由几层紧密缠在一起的弹簧钢丝层构成，相邻钢丝层的缠绕方向相反。由软轴传递扭矩时，相邻两层钢丝中一层趋于拧紧，另一层趋于拧松，以使各层钢丝间趋于压紧。轴的旋转方向应使表层钢丝趋于拧紧为合理，如下图所示。
软轴结构按表层钢丝缠绕方向分为左旋和右旋。按用途分为动力传动用软轴“G型”和控制传动用软轴“K型”。“G型”软轴多数无芯棒，钢丝直径较大，层数较少，耐磨性好。“K型”软轴有芯棒，每层钢丝根数较多，钢丝直径较小，层数亦多，因而扭矩刚度大。 常用软轴尺寸规格见表软轴的尺寸规格。 |
软轴的尺寸规格
|
软轴的尺寸规格 mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
型号 |
公称 直径 |
允许 偏差 |
端头允 许偏差 |
轴芯 直径 |
每层钢丝头数×钢丝直径 |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|||||
|
G 型 动 力 传 动 用 |
10 |
±0.10 |
+0.4 |
1.2 |
4×0.8 |
4×1.0 |
4×1.2 |
5×1.4 |
|
|
|
|
|
12 |
±0.15 |
+0.6 |
1.2 |
4×0.8 |
4×0.8 |
4×1.0 |
5×1.3 |
5×1.5 |
|
|
|
|
|
13 |
±0.15 |
+0.6 |
1.2 |
4×0.8 |
4×1.0 |
4×1.2 |
5×1.3 |
5×1.6 |
|
|
|
|
|
16 |
±0.15 |
+0.7 |
1.6 |
4×1.0 |
4×1.2 |
4×1.4 |
5×1.6 |
5×2.0 |
|
|
|
|
|
20 |
±0.20 |
+1.0 |
1.6 |
4×1.0 |
4×1.2 |
4×1.4 |
5×1.6 |
6×1.8 |
6×2.2 |
|
|
|
|
25 |
±0.5 |
+1.5 |
1.6 |
4×1.0 |
4×1.2 |
4×1.4 |
5×1.6 |
6×1.8 |
6×2.2 |
6×2.6 |
|
|
|
30 |
±1.0 |
+2.5 |
1.8 |
4×1.0 |
4×1.4 |
5×1.8 |
5×2.0 |
6×2.4 |
6×2.6 |
6×3.0 |
|
|
|
40 |
±1.5 |
+3.0 |
2.0 |
4×1.2 |
5×1.0 |
5×2.0 |
6×2.4 |
6×2.6 |
6×2.8 |
6×3.0 |
6×3.5 |
|
|
K 型 控 制 传 动 用 |
4 |
±0.2 |
+0.4 |
0.6 |
4×0.3 |
6×0.3 |
8×0.3 |
8×0.4 |
10×0.4 |
|
|
|
|
5 |
±0.2 |
+0.4 |
0.6 |
4×0.3 |
6×0.3 |
6×0.3 |
8×0.4 |
10×0.4 |
10×0.4 |
|
|
|
|
6 |
±0.25 |
+0.5 |
0.6 |
4×0.4 |
6×0.4 |
6×0.4 |
8×0.5 |
8×0.5 |
10×0.5 |
|
|
|
|
6.5 |
±0.25 |
+0.5 |
0.7 |
4×0.4 |
6×0.4 |
6×0.4 |
8×0.5 |
8×0.5 |
10×0.6 |
|
|
|
|
8 |
±0.3 |
+0.6 |
0.8 |
4×0.4 |
6×0.4 |
6×0.4 |
8×0.5 |
8×0.6 |
10×0.6 |
|
|
|
|
注：1.长度可按需要订购。 2.外层钢丝系左旋，右旋时应注明。 3.规格系沈阳震捣器厂软轴产品。 |
||||||||||||
