其他制动器

磁粉制动器主要利用磁粉磁化时所产生的剪力来制动，其特点是磁粉链抗剪力与磁粉磁化程度成正比，即制动转矩的大小与绕组中的激磁电流的大小成正比。但电流大到使磁粉达到磁饱和时，转矩增长速度就会减慢，见图(1)，此外，磁粉的装满程度也影响转矩的特性。

图(2)为一磁粉制动器。为了便于安装激磁绕组3，固定部分做成装配式，由2及5组成。固定与转动部分薄壁圆筒7之间的间隙中填充磁粉。由转动部分薄壁圆筒7与非磁性铸铁套筒1铆接成被制动件。为了防止磁通短路，特装一非磁性圆盘4。固定部分2上铸有散热片，由风扇8 强迫通风冷却。

这种制动器体积小，质量轻，具有恒转矩性，制动平稳，激磁功率小且制动转矩与转动件的转速无关。但磁粉会引起零件磨损。用于机械设备的制动，张力控制和调节转矩等自动控制及各种机器的驱动系统中。

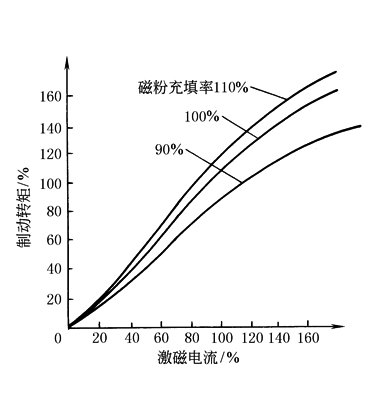

图(1)制动转矩与激磁电流特性

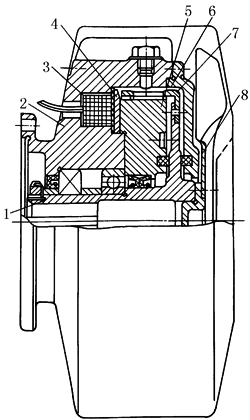

图(2)磁粉制动器

1—非磁性铸铁套筒；2，5—固定部分；

3—激磁绕组；4—非磁性圆盘；6—磁粉；

7—薄壁圆筒；8—风扇
