联轴器的分类、特点及应用

联轴器是连接两轴或连接轴和回转件的一个部件，在传递运动和动力过程中和轴一同回转不脱开。联轴器除具有连接功能之外，也可使之具有安全防护等功能

类

别

名称、简图、特点、应用

固

定

式

刚

性

联

轴

器

名称及简图

凸缘联轴器(GB/T 5843—2003)

GY型—基本型　　　　　　　　　GYS型—对中榫型　　　　　　　　　GYH型—对中环型

技术性能

公称转矩T_n

N·m

25~100000

许用转速n_p

r·min^-1

12000~16000

轴径范围

mm

12~250

特点及应用

结构简单，成本低，无补偿性能，不能缓冲减振，对两轴安装精度要求较高

用于振动很小的工况条件，联接中、高速和刚性不大的且要求对中性较高的两轴

名称及简图

特点及应用

胀套式

联轴器

结构简单，靠摩擦力传递转矩，无键连接，要求两轴对中性好，用于小转矩传递

可

移

式

刚

性

联

轴

器

名称及简图

鼓形齿式联轴器

(JB/T 8854.1—2001)

(JB/T 8854.2—2001)

技术性能

公称转矩T_n

N·m

1120~50000

400~4500000

许用转速n_p

r·min^-1

4000~2100

4000~460

轴径范围

mm

22~200

16~1000

许用补尝量

Δx

—

Δy

1.1~2.3

1.0~8.5

0.0262A(A—详见表 GⅡCLZ型鼓形齿式联轴器)

Δα

( ° )

3

特点及应用

工作可靠，承载能力大，具备少量补偿性能。与其他类型联轴器相比，尺寸相同时传递转矩最大。但构造复杂，制造困难，成本高，有噪声，不能缓冲减振。工作环境温度-20~+80℃

TGL尼龙内齿圈鼓形齿式联轴器(JB/T 5514)具有缓冲减振的能力，多用于中小转矩的传动

可

移

式

刚

性

联

轴

器

名称及简图

滚子链联轴器(GB/T 6069—2002)

技术性能

公称转矩T_n

N·m

40~25000

许用转速n_p

r·min^-1

4500~900

轴径范围

mm

16~190

许用补偿量

Δx

1.4~9.5

Δy

0.19~1.27

Δα

( ° )

1

特点应用

结构简单，重量轻，工作可靠，寿命长，装拆方便，且有少量补偿两轴相对偏移性能，用于潮湿、多尘、高温场合，不宜用于启动频繁、经常正反转以及较剧烈冲击载荷和扭振的场合

可

移

式

刚

性

联

轴

器

名称及简图

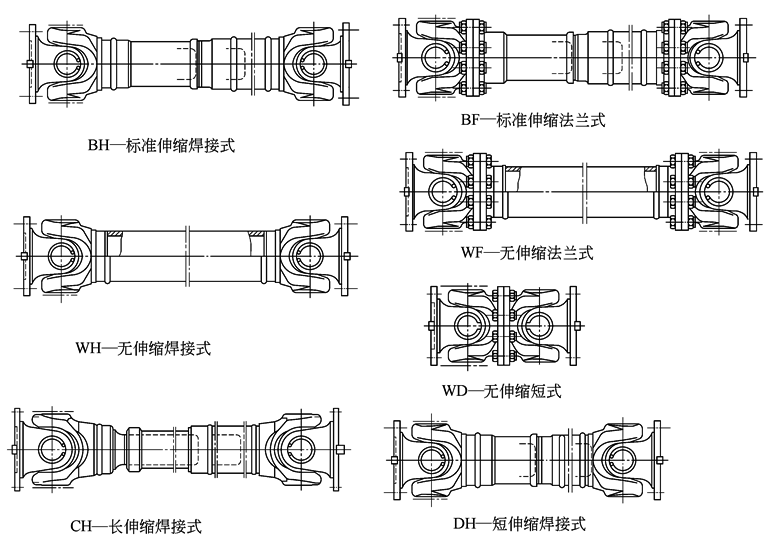

SWC整体叉头十字轴式万向联轴器(JB/T 5513—1991)

技术性能

代号

BH、WH

BF、WF、WD

CH

DH

回转直径D

mm

100~550

180~620

180~550

180~390

公称转矩T_n

kN·m

1.25~710

12.5~1000

12.5~710

12.5~250

疲劳转矩T_f

0.63~355

6.3~500

6.3~355

6.3~125

轴线折角β

( ° )

≤25(D＝100~180)

≤25(D＝180)

≤25(D＝180)

≤25(D＝180)

≤15(D＝225~550)

≤15(D＝225~620)

≤15(D＝225~550)

≤15(D＝225~390)

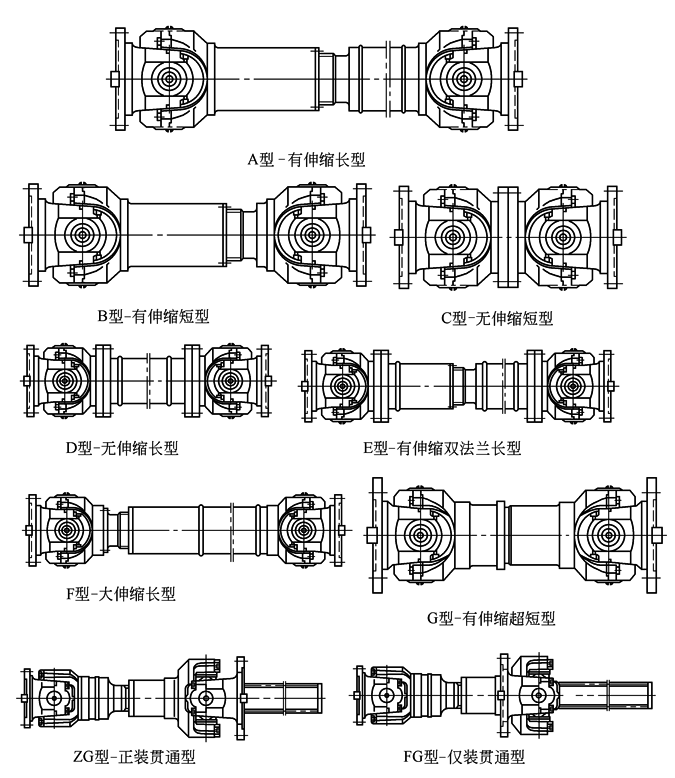

名称及简图

SWP型剖分轴承座十字轴式万向联轴器

技术性能

代号

A、B、C、D、E、F型

G型

ZG、FG型

回转直径D

mm

160~650

225~350

D/D₀  200/285~600/810

公称转矩T_n

kN·m

20~1600

56~224

40~1120

脉动疲劳转矩T_p

14~1120

40~157

22~730

交变疲劳转矩T_f

10~800

28~112

16~520

轴线折角β

( ° )

≤15(D≤350)、≤10(D≥390)

≤5

≤10

特点及应用

万向联轴器有较大的角向补偿能力，能可靠地传递转矩和运动。适用于轧钢机械、起重运输机械、工程、矿山、石油以及其他重型机械

SWC 型不用螺栓固定轴承，提高了可靠度，且便于维护

SWP 型做成剖分式，用螺栓连接，便于更换轴承，但可靠度降低，可在β＝5°~15°下工作

金

属

弹

性

元

件

联

轴

器

名称及简图

膜片联轴器(JB/T 9147—1999)

技术性能

代  号

JMⅠ型

JMⅠJ型

JMⅡ型

JMⅡJ型

公称转矩T_n

N·m

25~160000

25~6300

40~180000

63~1×10⁷

许用转速n_p

r·min^-1

6000~710

6000~1600

10700~1050

9300~350

轴径范围

mm

14~320

14~125

14~340

20~950

许用补偿量

Δx

1~2

2~4

1~6

2~12

Δα

( ° )

1°~30'

2°~1°

1°

2°

特点及应用

结构紧凑，强度高，使用寿命长，具有耐酸、耐碱、防腐蚀的特点，且不需润滑

可用于高温、高速、有腐蚀介质的工况条件，广泛用于各种机械传动中。工作环境温度-20~+250℃

名称及简图

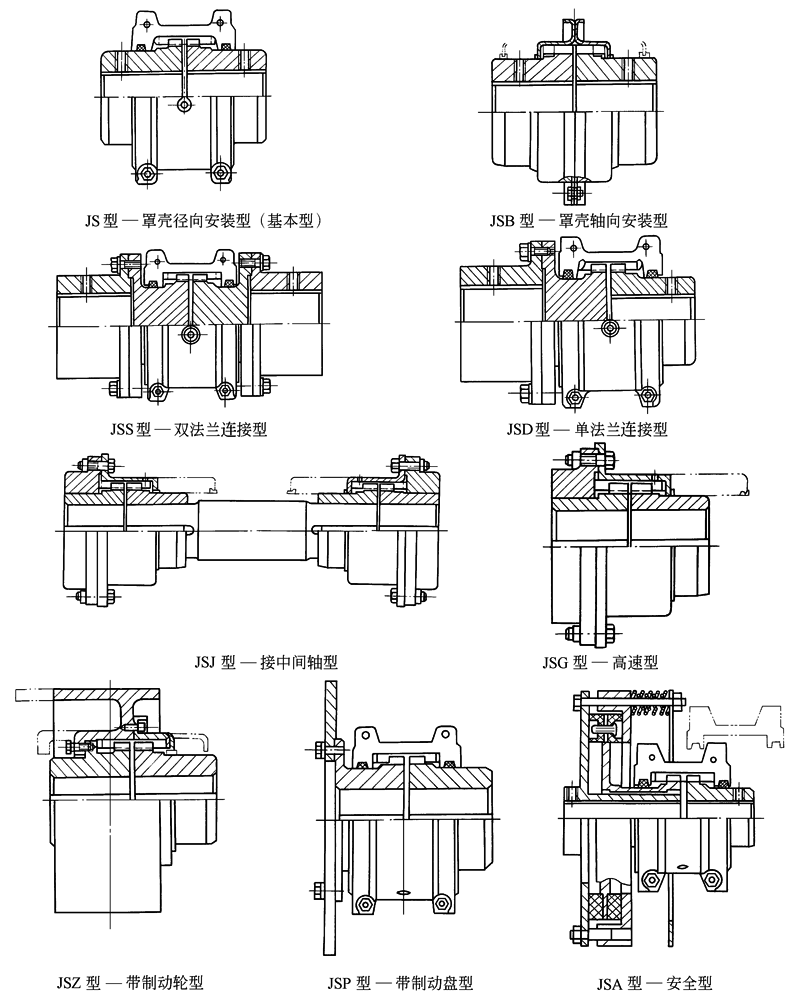

蛇形弹簧联轴器(JB/T 8869—2000)

技术性能

代  号

JS型

JSB型

JSS型

JSD型

JSJ型

JSG型

公称转矩T_n

N·m

45~8×10⁵

45~63000

45~16×10⁴

140~16×10⁴

140~25000

许用转速n_p

r·min^-1

4500~540

6000~1600

3600~900

—

1×10⁴~3300

轴径范围

mm

18~500

18~260

18~380

22~360

12~200

许用补

偿量

Δx

±0.3~±1.3

±0.5~±1

±0.3~±0.6

Δy

0.31~1.02

0.31~0.76

—

0.15~0.3

JSZ型

JSP型

JSA型

制动转矩T_m

N·m

125~9000

200~16×10³

公称转矩调节范围(4~35.5)~(14000~1×10⁵)

许用转速n_p

r·min^-1

3820~820

3800~1300

3600~670

轴径范围

mm

12~200

20~220

20~320

特点及应用

适用于连接传递中、大功率，具有一定补偿两轴相对偏移、减振和缓冲性能。且互换性好，型式齐全，技术先进，适用范围广泛。其工作环境温度为-30~+150℃

非

金

属

弹

性

元

件

联

轴

器

名称及简图

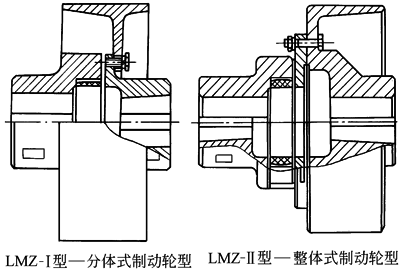

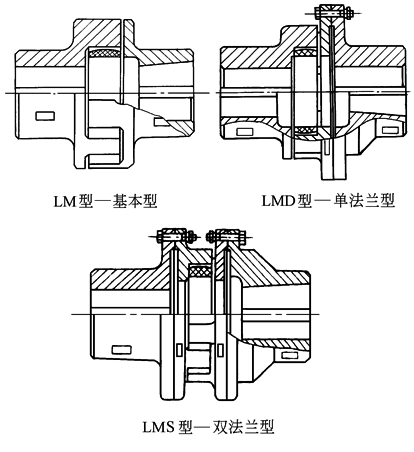

梅花形弹性联轴器(GB/T 5272—2002)

技

术

性

能

公称转矩T_n

N·m

45~25000

400~25000

许用转速n_p

r·min^-1

LM 型15300~1900

LMD、LMS 型8500~1500

4750~950

轴径范围

mm

12~160

25~160

许用补偿量

Δx

1.2~5.0

Δy

0.5~1.8

Δα

( ° )

2°~1°

特点及应用

结构简单，径向尺寸小，不需润滑，维护方便，具有减振缓冲性能

用于启动频繁，经常正反转的中低速、中小功率以及工作可靠性要求高的场合，不宜用于重载及轴向尺寸限制的场合。工作温度为-35~80℃

名称及简图

弹性套柱销联轴器(GB/T 4323—2002)

技术性能

公称转矩T_n

N·m

6.3~16000

125~16000

许用转速n_p

r·min^-1

8800~1150

3800~1000

轴径范围

mm

9~170

25~170

许用补偿量

Δy

0.2~0.6

0.3~0.6

Δα

( ° )

1°30'~0°30'

1°30'~0°30'

特点及应用

结构简单，制造容易，不需润滑，具有一定的减振缓冲性能

用于对中精度较高，冲击载荷不大，减振要求不高的中小功率场合

工作环境温度为-20~+70℃

非

金

属

弹

性

元

件

联

轴

器

名称及简图

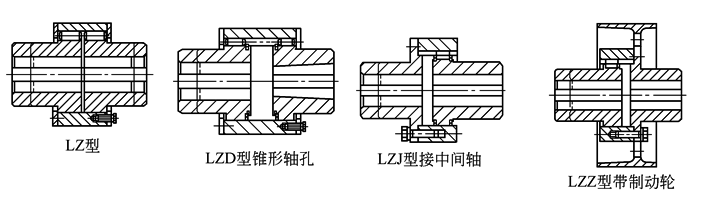

弹性柱销齿式联轴器(GB/T 5015—2003)

技术性能

代  号

LZ型

LZB型

LZJ型

LZZ型

公称转矩T_n

N·m

112~28×10⁵

112~100000

112~28×10⁵

250~31500

许用转速n_p

r·min^-1

5000~460

5000~1500

4500~430

4500~950

轴径范围

mm

12~850

16~220

12~850

16~180

许用补

偿量

Δx

±1.5~±5.0

±1.5~±2.5

+1.0~+20

+1~+10

Δy

0.3~1.5

0.3~0.6

0.15~0.75

0.15~0.3

Δα

( ° )

0°30'

2°30'~0°30'

0°30'

特点及应用

结构简单，维修方便，寿命长，传动转矩大。具有一定补偿两轴相对偏移和一般减振性能，可部分代替齿式联轴器，但噪声大。工作温度为-20~70℃

对于减振、噪声要求很高的场合不宜使用

名称及简图

轮胎式联轴器(GB/T 5844—2002)

技术性能

公称转矩T_n

N·m

10~25000

许用转速n_p

r·min^-1

5000~800

轴径范围

mm

11~180

许用补偿量

Δx

1~8

Δy

1~5

Δα

( ° )

1°~1°30'

特点及应用

具有补偿两轴相对偏移和较好的减振、缓冲、电绝缘性能，寿命较长，不需润滑，装拆方便，径向尺寸大

用于有冲击、振动、启动频繁、经常正反转以及潮湿、多尘的场合工作温度-20~80℃

名称及简图

弹性块联轴器(JB/T 9148—1999)

技术性能

公称转矩T_n

N·m

10000~3150000

许用转速n_p

r·min^-1

1950~380

1275~130

轴径范围

mm

85~850

许用补

偿量

Δx

±1.5~±3.0

Δy

0.5~1

Δα

( ° )

0°30'~0°15'

特点及应用

节能，无噪声，不需润滑，安装维修简单，寿命长并具有补偿两轴相对偏移、减振、缓冲性能，可用于连接同轴线的大中功率、振动冲击较大的轴承传动。工作环境温度为-30~+120℃

非

金

属

弹

性

元

件

联

轴

器

名称及简图

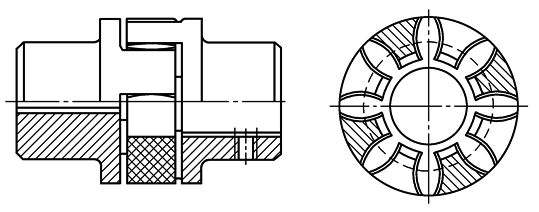

新型梅花联轴器

特点及应用

具有缓冲减振、不需润滑、维护方便的特点，有一定的补偿两轴偏移的能力，适用载荷变化不大、工作平稳、启动频繁、正反转多变的中低速、中小功率的传动

安

全

联

轴

器

名称及简图

特点及应用

链轮摩擦式

安全联轴器

是滚子链联轴器与摩擦离合器的组合。传递的转矩可通过调整碟形弹簧的压缩量进行调整。当转矩超过限定值时，联轴器会打滑、报警，具有过载保护作用

名称及简图

钢球安全

联轴器

特点及应用

是滚子链联轴器与钢球转矩限制器的组合。通过调整压紧碟形弹簧可以调整传递的转矩。当转矩超过限定值，联轴器会打滑、报警，具有过载保护作用。多用于小转矩的传动

名称及简图

特点及应用

传动平稳，能隔离扭转振动，防护动力过载，可以方便地实现空载启动、离合和调速，能够均匀多台原动机之间的载荷分配。但传动中有功率损失，尺寸、重量较大，对于大功率的联轴器需要辅助设备

用于连接原动机与负载之间的传动，还可用于离合和调速

注：许用补偿量符号的意义如下图所示：
