常用软轴的典型结构

功

率

型

︵

动

力

传

动

用

︶

软

轴

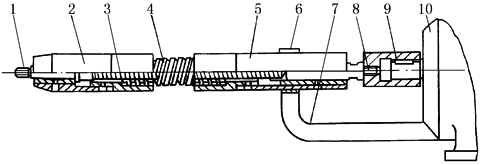

1、8—软轴接头；2、5—软管接头；3—钢丝软轴；4—软管；

6—卡箍；7—托架；9—连轴器；10—电动机

钢丝软轴接头端部为固定式(螺纹连接)，软管接头内带滑动轴套(一般用青铜轴套)

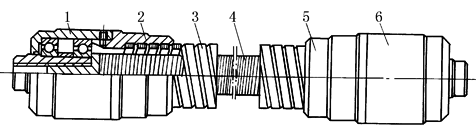

1、6—软轴接头；2、5—软管接头；3—软管；4—钢丝软轴

钢丝软轴接头端部为固定式(螺纹连接)，软管接头内带有滚动轴承

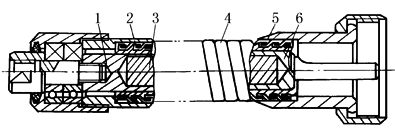

1、6—软轴接头；2、5—软管接头；3—钢丝软轴；4—软管

钢丝软轴接头端部，一端为固定式，一端为滑动式，软管接头内带有滚动轴承

控

制

型

︵

控

制

仪

器

传

动

用

︶

软

轴

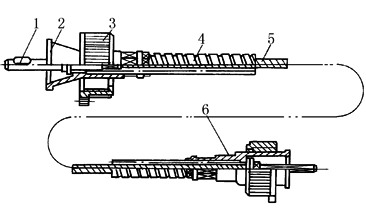

1—软轴接头；2、6—软管接头；3—连接螺母；4—软管；5—钢丝软轴

钢丝软轴接头端部为滑动式，软管接头为镦压连接(用于解放牌汽车里程表)
