嵌合式离合器

名称和简图

转矩范围/N·m

特点和应用

牙嵌离合器

63~4100

外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变｡但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差小于等于10r/min，对其余牙形转速差小于等于300r/min)，要求主从动轴严格同心，为此常设对中环｡主要用于低速机械的传动轴系

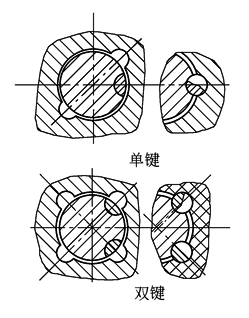

转键离合器

100~3700

结构简单，动作灵活､可靠，有单键(单向转动)和双键(双向转动)两种结构，单键单向传递转矩，双键双向传递转矩｡适用于轴与传动件连接，主从动部分在离合过程不需沿轴向移动｡可在转速差小于等于200r/min下接合，常用于各种曲柄压力机中

齿式离合器

100~3700

利用一对可沿轴向离合､具有相同齿数的内外齿轮组成嵌合副｡其特点是传递转矩大，外形尺寸小，轮齿加工比端面牙容易，并可传递双向转矩

适宜用于转速差不大，带载荷进行接合，且传递转矩较大的机械主传动或变速机械的传动轴系
