开槽盘头螺钉(GB/T 67—2016)
开槽盘头螺钉(GB/T 67—2016)
开槽盘头螺钉(GB/T 67—2016) mm |
||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||||||||||||

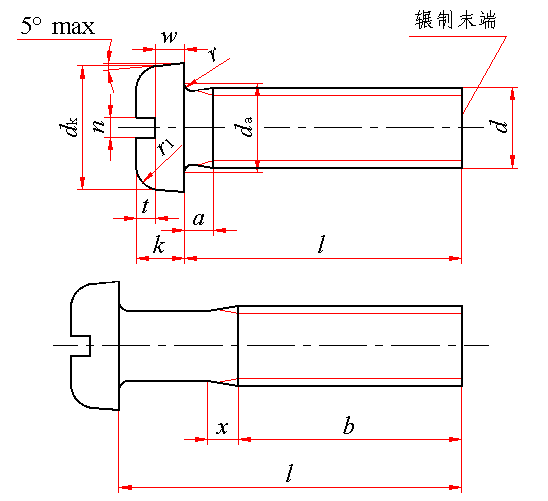

标记示例: 螺纹规格d=M5、公称长度l=20mm、性能等级为4.8级、不经表面处理的A级开槽盘头螺钉的标记: 螺钉 GB/T 67 M5×2 |
||||||||||||||||||||||||||||||
螺纹 规格 d |
螺距 P |
a max |
b |
dk |
da |
k |
n |
r min |
rf 参考 |
t min |
w min |
x max |
l的范围 |
全螺纹 长度l |
||||||||||||||||
min |
公称 = max |
min |
max |
公称 = max |
min |
公称 |
max |
min |
||||||||||||||||||||||
M1.6 |
0.35 |
0.7 |
25 |
3.2 |
2.9 |
2 |
1.00 |
0.86 |
0.4 |
0.60 |
0.46 |
0.1 |
0.5 |
0.35 |
0.3 |
0.9 |
2~16 |
2~30 |
||||||||||||
M2 |
0.4 |
0.8 |
25 |
4.0 |
3.7 |
2.6 |
1.30 |
1.16 |
0.5 |
0.70 |
0.56 |
0.1 |
0.6 |
0.5 |
0.4 |
1 |
2.5~20 |
2.5~30 |
||||||||||||
M2.5 |
0.45 |
0.9 |
25 |
5.0 |
4.7 |
3.1 |
1.50 |
1.36 |
0.6 |
0.80 |
0.66 |
0.1 |
0.8 |
0.6 |
0.5 |
1.1 |
3~25 |
3~30 |
||||||||||||
M3 |
0.5 |
1 |
25 |
5.6 |
5.3 |
3.6 |
1.80 |
1.66 |
0.8 |
1.00 |
0.86 |
0.1 |
0.9 |
0.7 |
0.7 |
1.25 |
4~30 |
4~30 |
||||||||||||
(M3.5) |
0.6 |
1.2 |
38 |
7.00 |
6.64 |
4.1 |
2.10 |
1.96 |
1 |
1.20 |
1.06 |
0.1 |
1 |
0.8 |
0.8 |
1.5 |
5~35 |
5~40 |
||||||||||||
M4 |
0.7 |
1.4 |
38 |
8.00 |
7.64 |
4.7 |
2.40 |
2.26 |
1.2 |
1.51 |
1.26 |
0.2 |
1.2 |
1 |
1 |
1.75 |
5~40 |
5~40 |
||||||||||||
M5 |
0.8 |
1.6 |
38 |
9.50 |
9.14 |
5.7 |
3.00 |
2.86 |
1.2 |
1.51 |
1.26 |
0.2 |
1.5 |
1.2 |
1.2 |
2 |
6~50 |
6~40 |
||||||||||||
M6 |
1 |
2 |
38 |
12.00 |
11.57 |
6.8 |
3.6 |
3.3 |
1.6 |
1.91 |
1.66 |
0.25 |
1.8 |
1.4 |
1.4 |
2.5 |
8~60 |
8~40 |
||||||||||||
M8 |
1.25 |
2.5 |
38 |
16.00 |
15.57 |
9.2 |
4.8 |
4.5 |
2 |
2.31 |
2.06 |
0.4 |
2.4 |
1.9 |
1.9 |
3.2 |
10~80 |
10~40 |
||||||||||||
M10 |
1.5 |
3 |
38 |
20.00 |
19.48 |
11.2 |
6.0 |
5.7 |
2.5 |
2.81 |
2.56 |
0.4 |
3 |
2.4 |
2.4 |
3.8 |
12~80 |
12~40 |
||||||||||||
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品公差等级 |
表面处理 |
|||||||||||||||||||||||||
钢 |
6g |
4.8、5.8 |
A |
氧化 |
||||||||||||||||||||||||||
不锈钢 |
A2-50、A2-70 |
简单处理 |
||||||||||||||||||||||||||||
有色金属 |
CU2、CU3、AL4 |
简单处理 |
||||||||||||||||||||||||||||
公称长度l的商品规格系列: mm |
||||||||||||||||||||||||||||||
公称 |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
20 |
||||||||||||||||||
min |
1.8 |
2.3 |
2.8 |
3.76 |
4.76 |
5.76 |
7.71 |
9.71 |
11.65 |
13.65 |
15.65 |
19.58 |
||||||||||||||||||
max |
2.2 |
2.7 |
3.2 |
4.24 |
5.24 |
6.24 |
8.29 |
10.29 |
12.35 |
14.35 |
16.35 |
20.42 |
||||||||||||||||||
公称 |
25 |
30 |
35 |
40 |
45 |
50 |
(55) |
60 |
(65) |
70 |
(75) |
80 |
||||||||||||||||||
min |
24.58 |
29.58 |
34.5 |
39.5 |
44.5 |
49.5 |
54.05 |
59.05 |
64.05 |
69.05 |
74.05 |
79.05 |
||||||||||||||||||
max |
25.42 |
30.42 |
35.5 |
40.5 |
45.5 |
50.5 |
55.95 |
60.95 |
65.95 |
70.95 |
75.95 |
80.95 |
||||||||||||||||||
注:尽可能不采用括号内的规格。 |
质量 kg |
||||||||||
螺纹规格 |
M1.6 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
M10 |
公称长度/mm |
每1000件钢制品的质量≈ |
|||||||||
2 |
0.075 |
|
|
|
|
|
|
|
|
|
2.5 |
0.081 |
0.152 |
|
|
|
|
|
|
|
|
3 |
0.087 |
0.161 |
0.281 |
|
|
|
|
|
|
|
4 |
0.099 |
0.180 |
0.311 |
0.463 |
|
|
|
|
|
|
5 |
0.110 |
0.198 |
0.341 |
0.507 |
0.825 |
1.16 |
|
|
|
|
6 |
0.122 |
0.217 |
0.371 |
0.551 |
0.885 |
1.24 |
2.12 |
|
|
|
8 |
0.145 |
0.254 |
0.431 |
0.638 |
1.00 |
1.39 |
2.37 |
4.02 |
|
|
10 |
0.168 |
0.292 |
0.491 |
0.727 |
1.12 |
1.55 |
2.61 |
4.37 |
9.38 |
|
12 |
0.192 |
0.329 |
0.551 |
0.816 |
1.24 |
1.70 |
2.86 |
4.72 |
10.0 |
18.2 |
14 |
0.215 |
0.366 |
0.611 |
0.904 |
1.36 |
1.86 |
3.11 |
5.10 |
10.6 |
19.2 |
16 |
0.238 |
0.404 |
0.671 |
0.992 |
1.48 |
2.01 |
3.36 |
5.45 |
11.2 |
20.2 |
20 |
|
0.478 |
0.792 |
1.17 |
1.72 |
2.32 |
3.85 |
6.14 |
12.6 |
22.2 |
25 |
|
|
0.942 |
1.39 |
2.02 |
2.71 |
4.47 |
7.01 |
14.1 |
24.7 |
30 |
|
|
|
1.61 |
2.32 |
3.10 |
5.09 |
7.90 |
15.7 |
27.2 |
35 |
|
|
|
|
2.62 |
3.48 |
5.71 |
8.78 |
17.3 |
29.7 |
40 |
|
|
|
|
|
3.87 |
6.32 |
9.66 |
18.9 |
32.2 |
45 |
|
|
|
|
|
|
6.94 |
10.5 |
20.5 |
34.7 |
50 |
|
|
|
|
|
|
7.56 |
11.4 |
22.1 |
37.2 |
55 |
|
|
|
|
|
|
|
12.3 |
23.7 |
39.7 |
60 |
|
|
|
|
|
|
|
13.2 |
25.3 |
42.2 |
65 |
|
|
|
|
|
|
|
|
26.9 |
44.7 |
70 |
|
|
|
|
|
|
|
|
28.5 |
47.2 |
75 |
|
|
|
|
|
|
|
|
30.1 |
49.7 |
80 |
|
|
|
|
|
|
|
|
31.7 |
52.2 |
