十字槽沉头螺钉 第1部分：钢4.8级(GB/T 819.1—2016)
十字槽沉头螺钉 第1部分：钢4.8级(GB/T 819.1—2016)
|

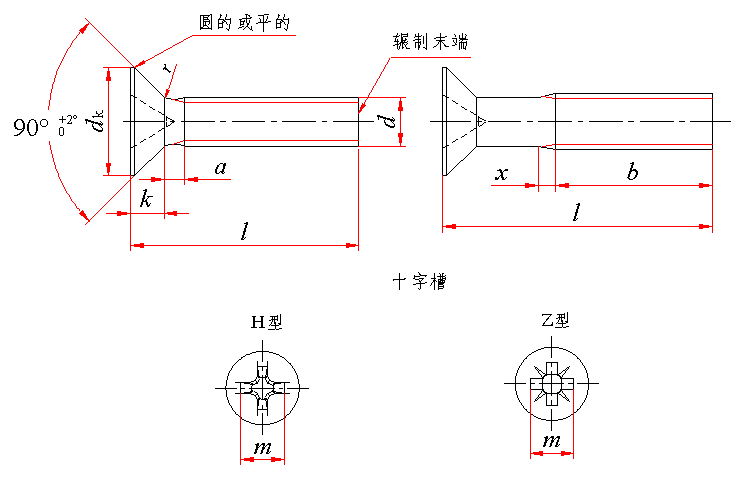

十字槽沉头螺钉 第1部分：钢4.8级(GB/T 819.1—2016) mm |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||||||
|
标记示例： 螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、H型十字槽、不经表面处理的A级十字槽沉头螺钉的标记: 螺钉 GB/T 819.1 M5×20 |
||||||||||||||||||
|
螺纹 规格 d |
螺矩 P |
a |
b |
dk |
k |
r |
x |
十 字 槽(系列1，深的) |
l 的范围 |
全螺纹 长度l |
||||||||
|
max |
min |
理论值 |
实际值 |
公称＝max |
max |
max |
槽号 No. |
H型 |
Z型 |
|||||||||
|
max |
公称＝max |
min |
m 参考 |
插入深度 |
m 参考 |
插入深度 |
||||||||||||
|
max |
min |
max |
min |
|||||||||||||||
|
M1.6 |
0.35 |
0.7 |
25 |
3.6 |
3.0 |
2.7 |
1 |
0.4 |
0.9 |
0 |
1.6 |
0.9 |
0.6 |
1.6 |
0.95 |
0.70 |
3～16 |
3～30 |
|
M2 |
0.4 |
0.8 |
25 |
4.4 |
3.8 |
3.5 |
1.2 |
0.5 |
1 |
0 |
1.9 |
1.2 |
0.9 |
1.9 |
1.20 |
0.95 |
3～20 |
3～30 |
|
M2.5 |
0.45 |
0.9 |
25 |
5.5 |
4.7 |
4.4 |
1.5 |
0.6 |
1.1 |
1 |
2.9 |
1.8 |
1.4 |
2.8 |
1.73 |
1.48 |
3～25 |
3～30 |
|
M3 |
0.5 |
1 |
25 |
6.3 |
5.5 |
5.2 |
1.65 |
0.8 |
1.25 |
1 |
3.2 |
2.1 |
1.7 |
3 |
2.01 |
1.76 |
4～30 |
4～30 |
|
(M3.5) |
0.6 |
1.2 |
38 |
8.2 |
7.30 |
6.94 |
2.35 |
0.9 |
1.5 |
2 |
4.4 |
2.4 |
1.9 |
4.1 |
2.20 |
1.75 |
5～35 |
5～45 |
|
M4 |
0.7 |
1.4 |
38 |
9.4 |
8.40 |
8.04 |
2.7 |
1 |
1.75 |
2 |
4.6 |
2.6 |
2.1 |
4.4 |
2.51 |
2.06 |
5～40 |
5～45 |
|
M5 |
0.8 |
1.6 |
38 |
10.4 |
9.30 |
8.94 |
2.7 |
1.3 |
2 |
2 |
5.2 |
3.2 |
2.7 |
4.9 |
3.05 |
2.60 |
6～50 |
6～45 |
|
M6 |
1 |
2 |
38 |
12.6 |
11.30 |
10.87 |
3.3 |
1.5 |
2.5 |
3 |
6.8 |
3.5 |
3.0 |
6.6 |
3.45 |
3.00 |
8～60 |
8～45 |
|
M8 |
1.25 |
2.5 |
38 |
17.3 |
15.80 |
15.37 |
4.65 |
2 |
3.2 |
4 |
8.9 |
4.6 |
4.0 |
8.8 |
4.60 |
4.15 |
10～60 |
10～45 |
|
M10 |
1.5 |
3 |
38 |
20 |
18.30 |
17.78 |
5 |
2.5 |
3.8 |
4 |
10 |
5.7 |
5.1 |
9.8 |
5.64 |
5.19 |
12～60 |
12～45 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品公差等级 |
表面处理 |
|||||||||||||
|
钢 |
6g |
4.8 |
A |
不经处理 |
||||||||||||||
|
公称长度l的商品规格系列： mm |
||||||||||||||||||
|
公称 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
(55) |
60 |
|
min |
2.8 |
3.76 |
4.76 |
5.76 |
7.71 |
9.71 |
11.65 |
13.65 |
15.65 |
19.58 |
24.58 |
29.58 |
34.5 |
39.5 |
44.5 |
49.5 |
54.05 |
59.05 |
|
max |
3.2 |
4.24 |
5.24 |
6.24 |
8.29 |
10.29 |
12.35 |
14.35 |
16.35 |
20.42 |
25.42 |
30.42 |
35.5 |
40.5 |
45.5 |
50.5 |
55.95 |
60.95 |
|
注：尽可能不采用括号内的规格。 |
||||||||||||||||||
|
质量 kg |
||||||||||
|
螺纹规格 |
M1.6 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
M10 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
|||||||||
|
3 |
0.058 |
0.101 |
0.176 |
|
|
|
|
|
|
|
|
4 |
0.069 |
0.119 |
0.206 |
0.291 |
|
|
|
|
|
|
|
5 |
0.081 |
0.137 |
0.236 |
0.335 |
0.573 |
0.825 |
|
|
|
|
|
6 |
0.093 |
0.152 |
0.266 |
0.379 |
0.633 |
0.903 |
1.24 |
|
|
|
|
8 |
0.116 |
0.193 |
0.326 |
0.467 |
0.753 |
1.06 |
1.48 |
2.38 |
|
|
|
10 |
0.139 |
0.231 |
0.386 |
0.555 |
0.873 |
1.22 |
1.72 |
2.73 |
5.68 |
|
|
12 |
0.162 |
0.268 |
0.446 |
0.643 |
0.993 |
1.37 |
1.96 |
3.08 |
6.32 |
9.54 |
|
14 |
0.185 |
0.306 |
0.507 |
0.731 |
1.11 |
1.53 |
2.20 |
3.43 |
6.96 |
10.6 |
|
16 |
0.208 |
0.343 |
0.567 |
0.820 |
1.23 |
1.68 |
2.44 |
3.78 |
7.60 |
11.6 |
|
20 |
|
0.417 |
0.687 |
0.996 |
1.47 |
2.00 |
2.92 |
4.48 |
8.88 |
13.6 |
|
25 |
|
|
0.838 |
1.22 |
1.77 |
2.39 |
3.52 |
5.36 |
10.5 |
16.1 |
|
30 |
|
|
|
1.44 |
2.07 |
2.78 |
4.12 |
6.23 |
12.1 |
18.7 |
|
35 |
|
|
|
|
2.37 |
3.17 |
4.72 |
7.11 |
13.7 |
21.2 |
|
40 |
|
|
|
|
|
3.56 |
5.32 |
7.98 |
15.3 |
23.7 |
|
45 |
|
|
|
|
|
|
5.92 |
8.86 |
16.9 |
26.2 |
|
50 |
|
|
|
|
|
|
6.52 |
9.73 |
18.5 |
28.8 |
|
55 |
|
|
|
|
|
|
|
10.6 |
20.1 |
31.3 |
|
60 |
|
|
|
|
|
|
|
11.5 |
21.7 |
33.8 |
