十字槽圆柱头螺钉(GB/T 822—2016)
十字槽圆柱头螺钉(GB/T 822—2016)
|

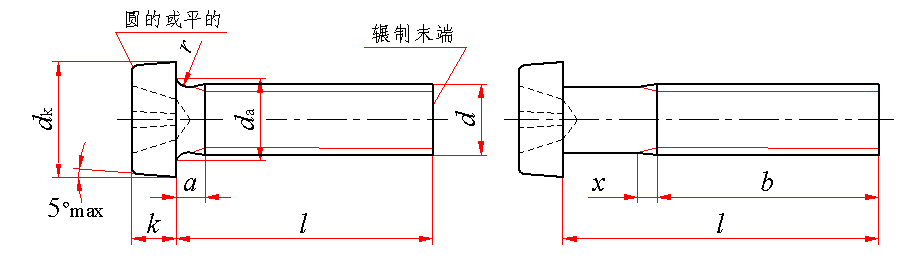

十字槽圆柱头螺钉(GB/T 822—2016) mm |
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径 |
|||||||||||||||||||
|
标记示例： 螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、H型十字槽、不经表面处理的A级十字槽圆柱头螺钉的标记： 螺钉 GB/T 822 M5×20 |
|||||||||||||||||||
|
螺纹 规格 d |
螺距
P |
a max |
b min |
dk |
da max |
k |
r min |
x max |

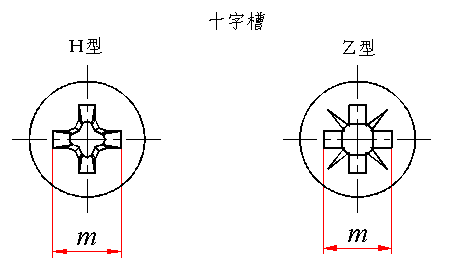

十 字 槽 |
l的 范围 |
全螺纹 长度l |
||||||||
|
max |
min |
max |
min |
槽号 No. |
H型 |
Z型 |
|||||||||||||
|
m 参考 |
插入深度 |
m 参考 |
插入深度 |
||||||||||||||||
|
min |
max |
min |
max |
||||||||||||||||
|
M2.5 |
0.45 |
0.9 |
25 |
4.50 |
4.32 |
3.1 |
1.80 |
1.66 |
0.1 |
1.1 |
1 |
2.7 |
1.20 |
1.62 |
2.4 |
1.10 |
1.35 |
3～25 |
3～30 |
|
M3 |
0.5 |
1 |
25 |
5.50 |
5.32 |
3.6 |
2.00 |
1.86 |
0.1 |
1.25 |
2 |
3.5 |
0.86 |
1.43 |
3.5 |
1.22 |
1.47 |
4～30 |
4～30 |
|
(M3.5) |
0.6 |
1.2 |
38 |
6.00 |
5.82 |
4.1 |
2.40 |
2.26 |
0.1 |
1.5 |
2 |
3.8 |
1.15 |
1.73 |
3.7 |
1.34 |
1.80 |
5～35 |
5～40 |
|
M4 |
0.7 |
1.4 |
38 |
7.00 |
6.78 |
4.7 |
2.60 |
2.46 |
0.2 |
1.75 |
2 |
4.1 |
1.45 |
2.03 |
4.0 |
1.60 |
2.06 |
5～40 |
5～40 |
|
M5 |
0.8 |
1.6 |
38 |
8.50 |
8.28 |
5.7 |
3.30 |
3.12 |
0.2 |
2 |
2 |
4.8 |
2.14 |
2.73 |
4.6 |
2.26 |
2.72 |
6～50 |
6～40 |
|
M6 |
1 |
2 |
38 |
10.00 |
9.78 |
6.8 |
3.9 |
3.6 |
0.25 |
2.5 |
3 |
6.2 |
2.25 |
2.86 |
6.1 |
2.46 |
2.92 |
8～60 |
8～40 |
|
M8 |
1.25 |
2.5 |
38 |
13.00 |
12.73 |
9.2 |
5.0 |
4.7 |
0.4 |
3.2 |
3 |
7.7 |
3.73 |
4.36 |
7.5 |
3.88 |
4.34 |
10～80 |
10～40 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品公差等级 |
表面处理 |
||||||||||||||
|
钢 |
6g |
4.8、5.8 |
A |
不经处理 |
|||||||||||||||
|
不锈钢 |
A2-70 |
简单处理 |
|||||||||||||||||
|
有色金属 |
CU2、CU3、AL4 |
简单处理 |
|||||||||||||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||||||||||||
|
公称长度l的商品规格系列： mm |
|||||||||||||||||||
|
公称 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
70 |
80 |
|
min |
1.8 |
2.8 |
3.76 |
4.76 |
5.76 |
7.71 |
9.71 |
11.65 |
15.65 |
19.58 |
24.58 |
29.58 |
34.5 |
39.5 |
44.5 |
49.5 |
59.05 |
69.05 |
79.05 |
|
max |
2.2 |
3.2 |
4.24 |
5.24 |
6.24 |
8.29 |
10.29 |
12.35 |
16.35 |
20.42 |
25.42 |
30.42 |
35.5 |
40.5 |
45.5 |
50.5 |
60.95 |
70.95 |
80.95 |
|
质量 kg |
|||||||
|
螺纹规格 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||
|
3 |
0.272 |
|
|
|
|
|
|
|
4 |
0.302 |
0.515 |
|
|
|
|
|
|
5 |
0.332 |
0.560 |
0.786 |
1.09 |
|
|
|
|
6 |
0.362 |
0.604 |
0.845 |
1.17 |
2.06 |
|
|
|
8 |
0.422 |
0.692 |
0.966 |
1.33 |
2.20 |
3.56 |
|
|
10 |
0.482 |
0.780 |
1.08 |
1.47 |
2.55 |
3.92 |
7.85 |
|
12 |
0.542 |
0.868 |
1.20 |
1.63 |
2.80 |
4.27 |
8.49 |
|
16 |
0.662 |
1.04 |
1.44 |
1.95 |
3.30 |
4.98 |
9.77 |
|
20 |
0.782 |
1.22 |
1.68 |
2.25 |
3.78 |
5.69 |
11.0 |
|
25 |
0.932 |
1.44 |
1.98 |
2.64 |
4.40 |
6.56 |
12.6 |
|
30 |
|
1.66 |
2.28 |
3.02 |
5.02 |
7.45 |
14.2 |
|
35 |
|
|
2.57 |
3.41 |
5.62 |
8.25 |
15.8 |
|
40 |
|
|
|
3.80 |
6.25 |
9.20 |
17.4 |
|
45 |
|
|
|
|
6.88 |
10.0 |
18.9 |
|
50 |
|
|
|
|
7.50 |
10.9 |
20.6 |
|
60 |
|
|
|
|
|
12.7 |
23.7 |
|
70 |
|
|
|
|
|
|
26.8 |
|
80 |
|
|
|
|
|
|
29.8 |
