机螺钉

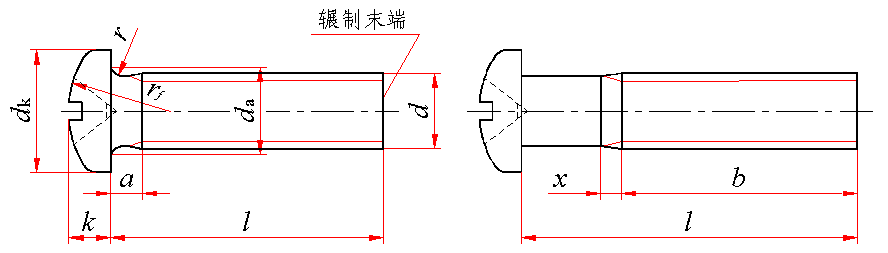

无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、H型十字槽、不经表面处理的A级十字槽盘头螺钉的标记：

螺钉  GB/T 818 M5×20

螺纹

规格

d

螺矩

P

a

max

b

min

d_k

d_a

max

k

r

min

r_f

≈

x

max

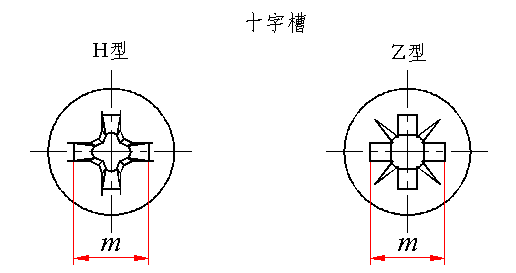

十  字  槽

l的

范围

全螺纹

长度l

公称

＝

max

min

公称

＝

max

min

槽号

No.

H  型

Z  型

m

参考

插入深度

m

参考

插入深度

max

min

max

min

M1.6

0.35

0.7

25

3.2

2.9

2

1.30

1.16

0.1

2.5

0.9

0

1.7

0.95

0.70

1.6

0.90

0.65

3～16

3～25

M2

0.4

0.8

25

4.0

3.7

2.6

1.60

1.46

0.1

3.2

1

0

1.9

1.2

0.9

2.1

1.42

1.17

3～20

3～25

M2.5

0.45

0.9

25

5.0

4.7

3.1

2.10

1.96

0.1

4

1.1

1

2.7

1.55

1.15

2.6

1.50

1.25

3～25

3～25

M3

0.5

1

25

5.6

5.3

3.6

2.40

2.26

0.1

5

1.25

1

3

1.8

1.4

2.8

1.75

1.50

4～30

4～25

(M3.5)

0.6

1.2

38

7.00

6.64

4.1

2.60

2.46

0.1

6

1.5

2

3.9

1.9

1.4

3.9

1.93

1.48

5～35

5～40

M4

0.7

1.4

38

8.00

7.64

4.7

3.10

2.92

0.2

6.5

1.75

2

4.4

2.4

1.9

4.3

2.34

1.89

5～40

5～40

M5

0.8

1.6

38

9.50

9.14

5.7

3.70

3.52

0.2

8

2

2

4.9

2.9

2.4

4.7

2.74

2.29

6～45

6～40

M6

1

2

38

12.00

11.57

6.8

4.6

4.3

0.25

10

2.5

3

6.9

3.6

3.1

6.7

3.46

3.03

8～60

8～40

M8

1.25

2.5

38

16.00

15.57

9.2

6.0

5.7

0.4

13

3.2

4

9

4.6

4.0

8.8

4.50

4.05

10～60

10～40

M10

1.5

3

38

20.00

19.48

11.2

7.50

7.14

0.4

16

3.8

4

10.1

5.8

5.2

9.9

5.69

5.24

12～60

12～40

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

6g

4.8

A

不经处理

不锈钢

A2-50、A2-70

简单处理

有色金属

CU2、、CU3、AL4

简单处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

3

4

5

6

8

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

min

2.8

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.5

39.5

44.5

49.5

54.05

59.05

max

3.2

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.5

40.5

45.5

50.5

55.95

60.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M3.5

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

3

0.099

0.178

0.336

4

0.111

0.196

0.366

0.544

5

0.123

0.215

0.396

0.588

0.891

1.30

6

0.134

0.233

0.426

0.632

0.951

1.38

2.32

8

0.157

0.270

0.486

0.720

1.07

1.53

2.57

4.37

10

0.180

0.307

0.546

0.808

1.19

1.69

2.81

4.72

9.96

12

0.203

0.344

0.606

0.896

1.31

1.84

3.06

5.07

10.6

19.8

14

0.226

0.381

0.666

0.984

1.43

2.00

3.31

5.42

11.2

20.8

16

0.245

0.418

0.726

1.07

1.55

2.15

3.56

5.78

11.9

21.8

20

0.492

0.846

1.25

1.79

2.46

4.05

6.48

13.2

23.8

25

0.996

1.47

2.09

2.85

4.67

7.36

14.8

26.3

30

1.69

2.39

3.23

5.29

8.24

16.4

28.8

35

2.68

3.62

5.91

9.12

18

31.3

40

4.01

6.52

10.0

19.6

33.9

45

7.14

10.9

21.2

36.4

50

11.8

22.8

38.9

55

12.6

24.4

41.4

60

13.5

26.0

43.9
