内六角花形半沉头螺钉(GB/T 2674—2017)
内六角花形半沉头螺钉(GB/T 2674—2017)
|

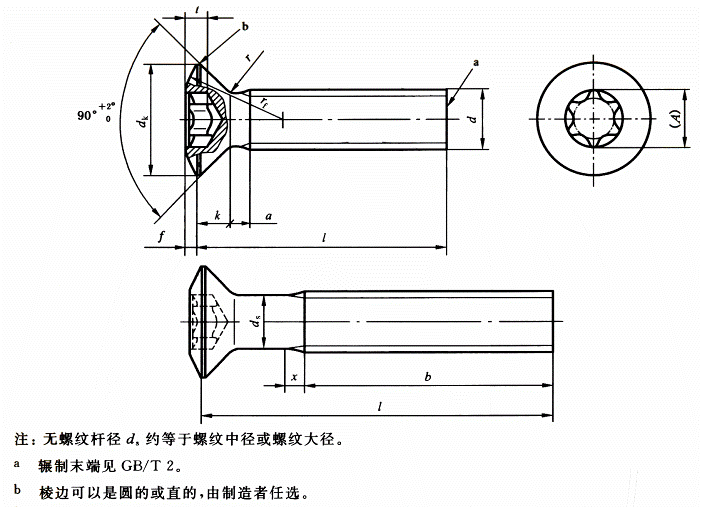

内六角花形半沉头螺钉(GB/T 2674—2017) mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
标记示例： 螺纹规格d＝M6、公称长度l＝25mm、性能等级为4.8级、不经表面处理的A级内六角花形半沉头螺钉的标记： 螺钉 GB/T 2674 M6×25 |
|||||||||||
|
螺 纹 规 格 d |
M2 |
M2.5 |
M3 |
(M3.5) |
M4 |
M5 |
M6 |
M8 |
M9 |
||
|
P |
0.4 |
0.45 |
0.5 |
0.6 |
0.7 |
0.8 |
1.0 |
1.25 |
1.5 |
||
|
a max |
0.8 |
0.9 |
1 |
1.2 |
1.4 |
1.6 |
2 |
2.5 |
3 |
||
|
b min |
25 |
25 |
25 |
38 |
38 |
38 |
38 |
38 |
38 |
||
|
dk |
理论 max |
4.4 |
5.5 |
6.3 |
8.2 |
9.4 |
10.4 |
12.6 |
17.3 |
20.0 |
|
|
实际 |
公称＝ max |
3.8 |
4.7 |
5.5 |
7.30 |
8.40 |
9.30 |
11.30 |
15.80 |
18.30 |
|
|
min |
3.5 |
4.4 |
5.2 |
6.94 |
8.04 |
8.94 |
10.87 |
15.37 |
17.78 |
||
|
f ≈ |
0.5 |
0.6 |
0.7 |
0.8 |
1 |
1.2 |
1.4 |
2 |
2.3 |
||
|
k 公称＝ max |
1.2 |
1.5 |
1.62 |
2.35 |
2.7 |
2.7 |
3.3 |
4.65 |
5 |
||
|
r max |
0.5 |
0.6 |
0.8 |
0.9 |
1.0 |
1.3 |
1.5 |
2.0 |
2.5 |
||
|
r1 ≈ |
4 |
5 |
6 |
8.5 |
9.5 |
9.5 |
12 |
16.5 |
19.5 |
||
|
x max |
1.0 |
1.1 |
1.25 |
1.5 |
1.75 |
2.0 |
2.5 |
3.2 |
3.8 |
||
|
内六角花形 |
槽号No. |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
45 |
50 |
|
|
A 参考 |
1.42 |
2.4 |
2.8 |
3.35 |
3.95 |
4.5 |
5.6 |
7.95 |
8.95 |
||
|
t |
max |
0.44 |
1.04 |
1.15 |
1.53 |
1.80 |
2.03 |
2.42 |
3.31 |
3.81 |
|
|
min |
0.63 |
0.91 |
0.88 |
1.27 |
1.42 |
1.65 |
2.02 |
2.92 |
3.42 |
||
|
l的商品规格范围 |
3～20 |
3～25 |
4～30 |
5～35 |
5～40 |
6～50 |
8～60 |
10～60 |
12～60 |
||
|
全螺纹的l范围 |
3～30 |
3～30 |
3～30 |
3～45 |
3～45 |
3～45 |
3～45 |
3～45 |
3～45 |
||
|
l 公称长度系列 |
3，4，5，6，8，10，12，(14)，16，20，25，30，35，40，45，50，(55)，60 |
||||||||||
|
注：尽可能不采用括号内的规格。 |
|||||||||||
|
技术条件和引用标准 |
||||
|
材 料 |
钢 |
不 锈 钢 |
有色金属 |
|
|
通用技术条件 |
GB/16938 |
|||
|
螺 纹 |
公 差 |
6g |
||
|
标 准 |
GB/T193、GB/T9145 |
|||
|
机械性能 |
等 级 |
4.8 |
A2-70、A3-70 |
CU2、CU3 |
|
标 准 |
GB/T3098.1 |
GB/T3098.6 |
GB/T3098.10 |
|
|
公 差 |
产品等级 |
A |
||
|
标 准 |
GB/T3103.1 |
|||
|
内 六 角 花 形 |
GB/T6188 |
|||
|
表 面 缺 陷 |
GB/T5779.1 |
— |
||
|
表 面 处 理 |
不经表面处理； 电镀，技术要求按GB/T5267.1；非电解锌片涂层，技术要求按GB/T5267.2 |
简单处理 |
简单处理； 电镀，技术要求按GB/T5267.1 |
|
|
如需其他表面处理，应由供需双方协议 |
||||
|
验 收 及 包 装 |
GB/T90.1、GB/T90.2 |
|||
|
质量 kg |
|||||||||
|
螺纹规格 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
M10 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||||
|
3 |
0.119 |
0.212 |
|
|
|
|
|
|
|
|
4 |
0.138 |
0.242 |
0.351 |
|
|
|
|
|
|
|
5 |
0.156 |
0.272 |
0.395 |
0.669 |
0.99 |
|
|
|
|
|
6 |
0.175 |
0.302 |
0.439 |
0.729 |
1.07 |
1.49 |
|
|
|
|
8 |
0.212 |
0.362 |
0.527 |
0.849 |
1.23 |
1.73 |
2.79 |
|
|
|
10 |
0.249 |
0.422 |
0.615 |
0.969 |
1.39 |
1.97 |
3.14 |
6.89 |
|
|
12 |
0.287 |
0.482 |
0.703 |
1.09 |
1.54 |
2.21 |
3.49 |
7.53 |
11.4 |
|
14 |
0.325 |
0.543 |
0.791 |
1.21 |
1.70 |
2.45 |
3.84 |
8.17 |
12.5 |
|
16 |
0.362 |
0.603 |
0.879 |
1.33 |
1.85 |
2.69 |
4.19 |
8.81 |
13.5 |
|
20 |
0.436 |
0.723 |
1.06 |
1.57 |
2.17 |
3.17 |
4.89 |
10.1 |
15.5 |
|
25 |
|
0.874 |
1.28 |
1.87 |
2.56 |
3.77 |
5.77 |
11.7 |
18.0 |
|
30 |
|
|
1.50 |
2.17 |
2.95 |
4.37 |
6.64 |
13.3 |
20.6 |
|
35 |
|
|
|
2.47 |
3.34 |
4.97 |
7.52 |
14.9 |
23.1 |
|
40 |
|
|
|
|
3.73 |
5.57 |
8.39 |
16.5 |
25.6 |
|
45 |
|
|
|
|
|
6.16 |
9.27 |
18.1 |
28.1 |
|
50 |
|
|
|
|
|
6.76 |
10.1 |
19.7 |
30.7 |
|
55 |
|
|
|
|
|
|
11.0 |
21.3 |
33.2 |
|
60 |
|
|
|
|
|
|
11.9 |
22.9 |
35.7 |
