内六角平圆头螺钉(GB/T 70.2—2015)

机螺钉分页导航
本页导航 广告链接
TOP

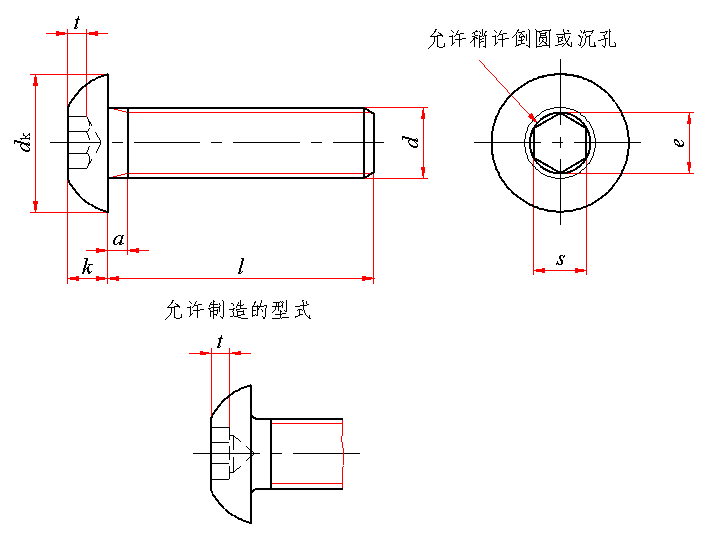

内六角平圆头螺钉(GB/T 70.2—2015)

内六角平圆头螺钉(GB/T 70.2—2015)

内六角平圆头螺钉(GB/T 70.2—2015)　　　　　　　　　　　　　　　　　　　　　　　　　　 mm

注：对切制内六角，当尺寸达到最大极限时，由于钻孔造成的过切不应超过内六角任何一面长度(t)的20%。

1)内六角口部允许稍许倒圆或沉孔。

2)末端倒角，d≤M4的为辗制末端，见GB/T2。

3)不完整螺纹的长度u≤2P。

标记示例：

螺纹规格d＝M12、公称长度l＝40mm、性能等级为12.9级、表面氧化的A级内六角平圆头螺钉的标记：

螺钉　　GB/T 70.2　M12×40

螺纹

规格

d

螺距

P

a

da

dk

e1)

K

r

s2)

t

w

l的范围

max

min

max

max

min

min

max

min

min

公

称

max

min

min

min

3)

4)

M3

0.5

1.0

0.5

3.6

5.7

5.4

2.3

1.65

1.40

0.1

2

2.045

2.060

2.020

1.04

0.2

6~12

M4

0.7

1.4

0.7

4.7

7.60

7.24

2.87

2.20

1.95

0.2

2.5

2.56

2.58

2.52

1.3

0.3

8~16

M5

0.8

1.6

0.8

5.7

9.50

9.14

3.44

2.75

2.50

0.2

3

3.071

3.080

3.020

1.56

0.38

10~30

M6

1

2

1

6.8

10.50

10.07

4.58

3.3

3.0

0.25

4

4.084

4.095

4.020

2.08

0.74

10~30

M8

1.25

2.50

1.25

9.2

14.00

13.57

5.72

4.4

4.1

0.4

5

5.084

5.140

5.020

2.6

1.05

10~40

M10

1.5

3.0

1.5

11.2

17.50

17.07

6.86

5.5

5.2

0.4

6

6.095

6.140

6.020

3.12

1.45

16~40

M12

1.75

3.50

1.75

14.2

21.00

20.48

9.15

6.60

6.24

0.6

8

8.115

8.175

8.025

4.16

1.63

16~50

M16

2

4

2

18.2

28.00

27.48

11.43

8.80

8.44

0.6

10

10.115

10.175

10.025

5.2

2.25

20~50

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

12.9级：5g6g；其他等级：6g

8.8、10.9、12.9

A

氧化

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

6

8

10

12

16

20

25

30

35

40

45

50

min

5.76

7.71

9.71

11.65

15.65

19.58

24.58

29.58

34.5

39.5

44.5

49.5

max

6.24

8.29

10.29

12.35

16.35

20.42

25.42

30.42

35.5

40.5

45.5

50.5

注：1)emin＝1.14smin。

2)s应用综合测量方法进行检验。

3)用于12.9级。

4)用其他性能等级。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M3

M4

M5

M6

M8

M10

M12

M16

公称长度/mm

每1000件钢制品的质量≈

6

0.459















8

0.547

1.09













10

0.636

1.24

2.17

3.19

6.59







12

0.724

1.40

2.42

3.54

7.23







16



1.71

2.91

4.25

8.51

14.75

23.71



20





3.41

4.95

9.78

16.76

26.62

55.16

25





4.03

5.84

11.37

19.27

30.26

61.82

30





4.65

6.72

12.97

21.78

33.90

68.48

35









14.56

24.29

37.54

75.14

40









16.15

26.80

41.18

81.80

45













44.81

88.47

50













48.45

95.13
