内六角花形盘头螺钉(GB/T 2672—2017)
内六角花形盘头螺钉(GB/T 2672—2017)
|

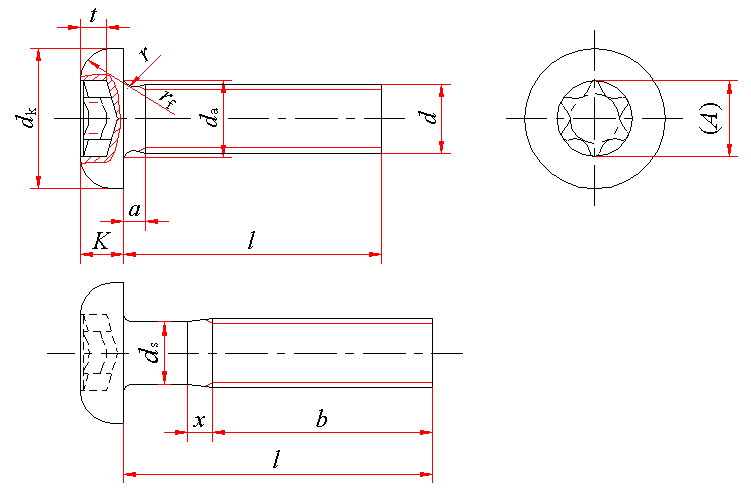

内六角花形盘头螺钉(GB/T 2672—2017) mm |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
|
螺纹规格 d |
M2 |
M2.5 |
M3 |
(M3.5) |
M4 |
M5 |
M6 |
M8 |
M10 |
||
|
P |
0.4 |
0.45 |
0.5 |
0.6 |
0.7 |
0.8 |
1.0 |
1.25 |
1.5 |
||
|
a |
max |
0.8 |
0.9 |
1 |
1.2 |
1.4 |
1.6 |
2 |
2.5 |
3 |
|
|
b |
min |
25 |
25 |
25 |
38 |
38 |
38 |
38 |
38 |
38 |
|
|
da |
max |
2.6 |
3.1 |
3.6 |
4.1 |
4.7 |
5.7 |
6.8 |
9.2 |
11.2 |
|
|
dk |
公称＝max |
4.0 |
5.0 |
5.6 |
7.00 |
8.00 |
9.50 |
12.00 |
16.00 |
20.00 |
|
|
min |
3.7 |
4.7 |
5.3 |
6.64 |
7.64 |
9.14 |
11.57 |
15.57 |
19.48 |
||
|
k |
公称＝max |
1.60 |
2.10 |
2.40 |
2.60 |
3.10 |
3.70 |
4.6 |
6.0 |
7.50 |
|
|
min |
1.46 |
1.96 |
2.26 |
2.46 |
2.92 |
3.52 |
4.3 |
5.7 |
7.14 |
||
|
r max |
0.1 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
0.25 |
0.4 |
0.4 |
||
|
rf ≈ |
3.2 |
4 |
5 |
6 |
6.5 |
8 |
10 |
13 |
16 |
||
|
x max |
1.0 |
1.1 |
1.25 |
1.5 |
1.75 |
2.0 |
2.5 |
3.2 |
3.8 |
||
|
内六角 花 形 |
槽号No． |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
45 |
50 |
|
|
A 参考 |
1.75 |
2.4 |
2.8 |
3.35 |
3.95 |
4.5 |
5.6 |
7.95 |
8.95 |
||
|
t |
max |
0.77 |
1.04 |
1.27 |
1.33 |
1.66 |
1.91 |
2.42 |
3.18 |
4.02 |
|
|
min |
0.63 |
0.91 |
1.01 |
1.07 |
1.27 |
1.52 |
2.02 |
2.79 |
3.62 |
||
|
l 的商品规格范围 |
3～20 |
3～25 |
4～30 |
5～35 |
5～40 |
6～50 |
8～60 |
10～60 |
12～60 |
||
|
全螺纹的 l 范围 |
3~30 |
3~30 |
4~30 |
5~40 |
5~40 |
6~40 |
8~40 |
10~40 |
12~40 |
||
|
l 公称长度系列 |
3，4，5，6，8，10，12，(14)，16，20，25，30，35，40，45，50，(55)，60 |
||||||||||
|
技术条件和引用标准 |
||||
|
材 料 |
钢 |
不锈钢 |
有色金属 |
|
|
通用技术条件 |
GB/T 16938 |
|||
|
螺 纹 |
公 差 |
6g |
||
|
标 准 |
GB/T 193、GB/T 9145 |
|||
|
机械性能 |
等 级 |
4.8 |
A2-70、A3-70 |
CU2、CU3 |
|
标 准 |
GB/T 3098.1 |
GB/T 3098.6 |
GB/T 3098.10 |
|
|
公 差 |
产品等级 |
A |
||
|
标 准 |
GB/T 3103.1 |
|||
|
内六角花形 |
GB/T 6188 |
|||
|
表面缺陷 |
GB/T 5779.1 |
— |
||
|
表面处理 |
不经表面处理； 电镀，技术要求按GB/T 5267.1； 非电解锌片涂层，技术要求按GB/T 5267.2 |
简单处理 |
简单处理； 电镀，技术要求按GB/T 527.1 |
|
|
如需其他表面处理，应由供需双方协议 |
||||
|
验收及包装 |
GB/T 90.1、GB/T 90.2 |
|||
|
质量 kg |
|||||||||
|
螺纹规格 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
M10 |
|
公称长度/mm |
每1000件钢制品的质量 ≈ |
||||||||
|
3 |
0.178 |
0.336 |
|
|
|
|
|
|
|
|
4 |
0.196 |
0.366 |
0.544 |
|
|
|
|
|
|
|
5 |
0.215 |
0.396 |
0.588 |
0.891 |
1.30 |
|
|
|
|
|
6 |
0.233 |
0.426 |
0.632 |
0.951 |
1.38 |
2.32 |
|
|
|
|
8 |
0.270 |
0.486 |
0.720 |
1.07 |
1.53 |
2.57 |
4.37 |
|
|
|
10 |
0.307 |
0.546 |
0.808 |
1.19 |
1.69 |
2.81 |
4.72 |
9.96 |
|
|
12 |
0.344 |
0.606 |
0.896 |
1.31 |
1.84 |
3.06 |
5.07 |
10.6 |
19.8 |
|
14 |
0.381 |
0.666 |
0.984 |
1.43 |
2.00 |
3.31 |
5.42 |
11.2 |
20.5 |
|
16 |
0.418 |
0.726 |
1.07 |
1.55 |
2.15 |
3.56 |
5.78 |
11.9 |
21.8 |
|
20 |
0.492 |
0.846 |
1.25 |
1.79 |
2.46 |
4.05 |
6.48 |
13.2 |
23.8 |
|
25 |
|
0.996 |
1.47 |
2.09 |
2.85 |
4.67 |
7.36 |
14.8 |
26.3 |
|
30 |
|
|
1.69 |
2.39 |
3.23 |
5.29 |
8.24 |
16.4 |
28.8 |
|
35 |
|
|
|
2.68 |
3.62 |
5.91 |
9.12 |
18.0 |
31.3 |
|
40 |
|
|
|
|
4.01 |
6.52 |
10.0 |
19.6 |
33.9 |
|
45 |
|
|
|
|
|
7.14 |
10.9 |
21.2 |
36.4 |
|
50 |
|
|
|
|
|
7.76 |
11.8 |
22.8 |
38.9 |
|
55 |
|
|
|
|
|
|
12.6 |
24.4 |
41.4 |
|
60 |
|
|
|
|
|
|
13.5 |
26.0 |
43.9 |
