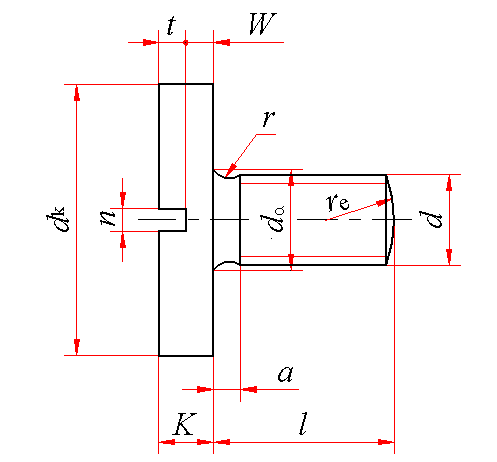

机螺钉

末端按GB 2规定

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、不经表面处理的开槽大圆柱头螺钉的标记：

螺钉  GB 833  M5×20

螺纹规格

d

a

max

d_k

d_a

max

K

n

r

min

t

min

W

min

r_e

≈

l的范围

max

min

max

min

公称

min

max

M1.6

0.7

6

5.82

2.1

1.2

1.06

0.4

0.46

0.6

0.1

0.6

0.26

2.24

2.5～5

M2

0.8

7

6.78

2.6

1.4

1.26

0.5

0.56

0.7

0.1

0.7

0.36

2.8

3～6

M2.5

0.9

9

8.78

3.1

1.8

1.66

0.6

0.66

0.8

0.1

0.9

0.56

3.5

4～8

M3

1

11

10.73

3.6

2

1.86

0.8

0.86

1

0.1

1

0.66

4.2

4～10

M4

1.4

14

13.73

4.7

2.8

2.66

1.2

1.26

1.51

0.2

1.4

1.06

5.6

5～12

M5

1.6

17

16.73

5.7

3.5

3.32

1.2

1.26

1.51

0.2

1.7

1.22

7

6～14

M6

2

20

19.67

6.8

4

3.7

1.6

1.66

1.91

0.25

2

1.3

8.4

8～16

M8

2.5

25

24.67

9.2

5

4.7

2

2.06

2.31

0.4

2.5

1.5

11.2

10～16

M10

3

30

29.67

11.2

6

5.7

2.5

2.56

2.81

0.4

3

1.8

14

12～20

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

4.8

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2.5

3

4

5

6

8

10

12

(14)

16

20

min

2.30

2.80

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

max

2.70

3.20

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

2.5

0.24

3

0.24

0.39

4

0.25

0.41

0.86

1.41

5

0.26

0.42

0.89

1.46

3.27

6

0.44

0.92

1.50

3.34

6.15

8

0.98

1.58

3.49

6.39

9.65

10

1.67

3.64

6.63

9.99

19.05

12

3.79

6.87

10.34

19.67

34.90

14

7.11

10.68

20.29

35.88

16

11.02

20.92

36.86

20

38.83
