关节轴承产品

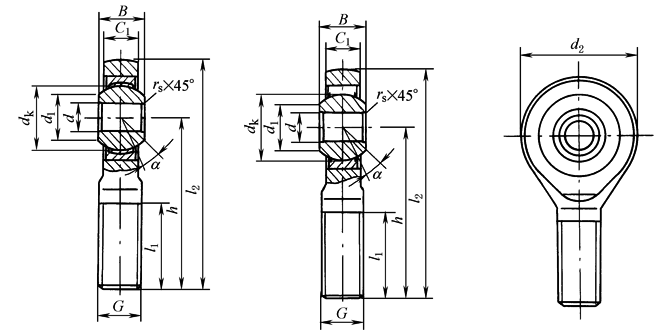

　　　　　　　　　　SAJK…C　　　　　　　　　　　　SA…ET…2RS

SA…C

1.轴承附有带外螺纹的伸出杆，螺纹有左、右旋之分。

2.由自润滑向心关节轴承和杆端体组装而成。

3.杆端体表面镀锌，内圈球面镀铬。

轴承型号

尺   寸  /mm

额定载荷/kN

α

/(°)

≈

质量

/kg

≈

d

B

r_s

min

C₁

max

d₁

≈

d₂

max

G

d_k

h

l₁

min

l₂

max

动

静

JK  系  列

SAJK5C

5

8

0.3

7.5

7.7

18

M5

11.1

33

19

42

3.6

3.9

4

0.013

SAJK6C

6

9

0.3

7.5

8.9

20

M6

12.7

36

21

46

4.7

5.2

9

0.015

SAJK8C

8

12

0.3

9.5

10.3

24

M8

15.8

42

25

54

7.6

8.2

12

0.034

SAJK10C

10

14

0.6

11.5

12.9

30

M10

19

48

28

63

12

15

10

0.071

SAJK12C

12

16

0.6

12.5

15.4

34

M12

22.2

54

32

71

14

19

12

0.11

SAJK14C

14

19

0.6

14.5

16.8

38

M14

25.4

60

36

79

19

24

14

0.13

SAJK16C

16

21

0.6

15.5

19.3

42

M16

28.5

66

37

87

23

29

14

0.22

SAJK18C

18

23

0.6

17.5

21.8

46

M18×1.5

31.7

72

41

95

29

34

13

0.29

SAJK20C

20

25

0.6

18.5

24.3

50

M20×1.5

34.9

78

45

103

34

40

14

0.36

SAJK22C

22

28

0.6

21

25.8

56

M22×1.5

38.1

84

48

112

42

50

14

0.49

SAJK25C

25

31

0.6

23

29.5

60

M24×2

42.8

94

55

124

52

57

14

0.65

SAJK30C

30

37

0.6

27

34.8

70

M30×2

50.8

110

66

145

73

77

15

1.1

E  系  列

SA5C

5

6

0.3

4.5

7

21

M5

10

36

16

46.5

3.6

3.9

13

0.011

SA6C

6

6

0.3

4.5

8

21

M6

10

36

16

46.5

3.6

5.5

13

0.013

SA8C

8

8

0.3

6.5

10

24

M8

13

42

21

54

5.8

10

15

0.026

SA10C

10

9

0.3

7.5

13

29

M10

16

48

26

62.5

8.6

16

12

0.044

SA12C

12

10

0.3

8.5

15

34

M12

18

54

28

71

11

23

10

0.066

SA15C

15

12

0.3

10.5

18

40

M14

22

63

34

83

18

32

8

0.12

SA17C

17

14

0.3

11.5

20

46

M16

25

69

36

92

22

44

10

0.17

SA20C

20

16

0.3

13.5

24

53

M20×1.5

29

78

43

104.5

31

60

9

0.28

SA25C

25

20

0.6

18

29

64

M24×2

35

94

53

126

51

83

7

0.51

SA30C

30

22

0.6

20

34

73

M30×2

40

110

65

146.5

65

110

6

0.84

SA35ET-2RS

35

25

0.6

22

39

82

M36×3

47

140

82

181

112

146

6

1.4

SA40ET-2RS

40

28

0.6

24

45

92

M39×3

53

150

86

196

140

180

7

1.8

SA45ET-2RS

45

32

0.6

28

50

102

M42×3

60

163

92

214

180

240

7

2.5

SA50ET-2RS

50

35

0.6

31

55

112

M45×3

66

185

104

241

220

290

6

3.6

SA60ET-2RS

60

44

1.0

39

66

135

M52×3

80

210

115

277.5

345

450

6

5.7

SA70ET-2RS

70

49

1.0

43

77

160

M56×4

92

235

125

315

440

610

6

7.9

SA80ET-2RS

80

55

1.0

48

88

180

M64×4

105

270

140

360

567

750

6

12

注：1.若是左旋螺纹，轴承型号和螺纹标记需加“L”和“左”，例如：SAL JK10C M10左-6g，SAL35ET-2RS M36×3左-6g。

2.表中K、E系列的d₂、l₂以及K系列的r_s、α尺寸与GB/T 9161—2001规定的尺寸稍有差别,选用时与生产厂家联系。
