内螺纹带锁口杆端关节轴承

内螺纹带锁口杆端关节轴承

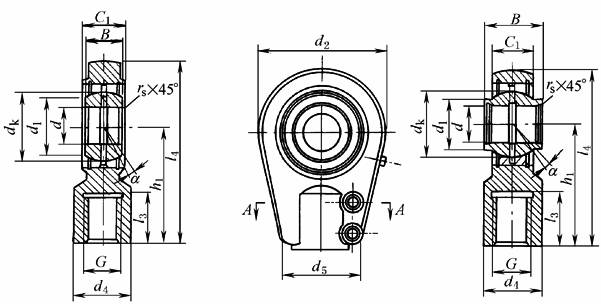

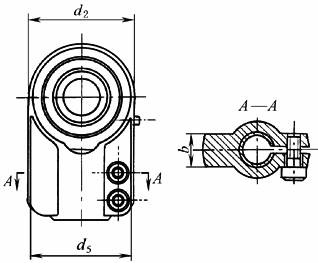

SIR…ES　　　　　　　　　　　　　　　　　　　　　　　　SIGEW…ES 1．轴承附有内螺纹带锁口的伸出杆，螺纹有左、右旋之分。 2．SIR…ES或SIGEW…ES型是由向心关节轴承GE…ES或GEEW…ES和杆端体组装而成的。 3．带有润滑油孔或油杯。
轴承型号	尺寸 /mm														额定载荷/kN		α /(°) ≈	重量 /kg ≈
轴承型号	d	B	d_k	r_s min	C₁ max	d₁ ≈	d₂ max	G	h₁	l₃ min	l₄ max	d₄ max	d₅ max	b	动	静	α /(°) ≈	重量 /kg ≈
E 系列
SIR20ES	20	16	29	0.3	19	24	56	M16×1.5	50	17	78	25	36	17	30	42	9	0.37
SIR25ES	25	20	35.5	0.6	23	29	56	M16×1.5	50	17	78	25	36	21	48	52	7	0.43
SIR30ES	30	22	40.7	0.6	28	34	64	M22×1.5	60	23	92	32	40	26	62	72	6	0.70

SIR35ES	35	25	47	0.6	30	39	78	M28×1.5	70	29	109	40	50	28	79	104	6	1.1
SIR40ES	40	28	53	0.6	35	45	94	M35×1.5	85	36	132	49	60	33	99	173	7	2.1
SIR50ES	50	35	66	0.6	40	55	116	M45×1.5	105	46	163	61	72	37	156	265	6	3.3

SIR60ES	60	44	80	1.0	50	66	130	M58×1.5	130	59	195	75	90	46	245	320	6	5.5
SIR70ES	70	49	92	1.0	55	77	154	M65×1.5	150	66	227	86	100	51	313	440	6	8.6
SIR80ES	80	55	105	1.0	60	88	176	M80×2	170	81	258	102	125	55	400	570	6	12.0

SIR100ES	100	70	130	1.0	70	109	230	M110×2	235	111	350	138	166	65	607	965	7	28.0
W(EW) 系列
SIGEW12ES^①	12	12	18	0.3	10.5	15.5	32	M12×1.25	38	17	54	16	32	12	10	15	4	0.11
SIGEW16ES	16	16	23	0.3	13	20	40	M14×1.5	44	19	64	21	40	12	17	24	4	0.21
SIGEW20ES	20	20	29	0.3	17	25	47	M16×1.5	52	23	75.5	25	47	14	30	36	4	0.40

SIGEW25ES	25	25	35.5	0.6	21	30.5	58	M20×1.5	65	29	94	30	54	17	48	57	4	0.66
SIGEW32ES	32	32	43	0.6	27	37	70	M27×2	80	37	115	38	66	22	65	81	4	1.2
SIGEW40ES	40	40	53	0.6	32	46	89	M33×2	97	46	141.5	47	80	26	99	156	4	2.1

SIGEW50ES	50	50	66	0.6	40	57	108	M42×2	120	57	174	58	96	32	156	250	4	4.5
SIGEW63ES	63	63	83	1.0	52	71.5	132	M48×2	140	64	206	70	114	38	253	343	4	7.6
SIGEW80ES	80	80	105	1.0	66	91	168	M63×3	180	86	264	90	148	48	400	560	4	14.0

SIGEW100ES	100	100	130	1.0	84	113	210	M80×3	210	96	315	110	178	62	607	960	4	28.0
①不能润滑。注：1.若在左旋螺纹，轴承型号和螺纹标记需加“L”和“左”，例如：SILR30ES M22×1.5左-6H，SILGEW32ES M27×2左-6H。 2.表中E系列的d₂、G、h₁、l₃、l₄、d₄、d₅尺寸与GB/T 9161—2001规定的尺寸不同,选用时与生产厂家联系。
