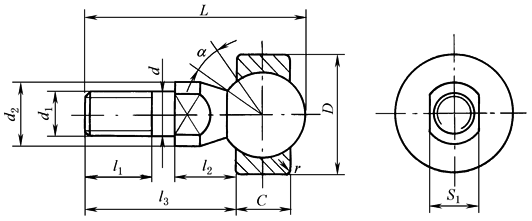

单杆形球头杆端关节轴承
单杆形球头杆端关节轴承
|
单杆形球头杆端关节轴承 |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
球头座为一向心关节轴承外圈，用锌基合金制造。 |
||||||||||||||
|
轴承型号 |
尺 寸 /mm |
额定静 载荷 /kN |
α /(°) ≈ |
重量 /kg ≈ |
||||||||||
|
d |
d1 |
d2 min |
l1 min |
l2 |
l3 max |
L max |
S1 |
C |
D |
r min |
||||
|
SQD5 |
5 |
M5 |
9 |
8 |
8 |
19 |
27.5 |
7 |
6 |
16 |
0.3 |
2.0 |
25 |
0.014 |
|
SQD6 |
6 |
M6 |
10 |
11 |
8.8 |
23.8 |
33.5 |
8 |
6.75 |
18 |
0.3 |
3.2 |
25 |
0.021 |
|
SQD8 |
8 |
M8 |
12 |
12 |
11.6 |
28.6 |
41 |
10 |
9 |
22 |
0.3 |
5.7 |
25 |
0.042 |
|
SQD10 |
10 |
M10×1.25 |
14 |
15 |
14.2 |
34.2 |
49 |
11 |
10.5 |
26 |
0.3 |
9.2 |
25 |
0.067 |
|
SQD12 |
12 |
M12×1.25 |
17 |
17 |
15.1 |
38.1 |
55.1 |
15 |
12 |
30 |
0.5 |
14 |
25 |
0.108 |
|
SQD14 |
14 |
M14×1.5 |
19 |
22 |
16.8 |
51.3 |
70.7 |
17 |
13.5 |
34 |
0.5 |
19 |
20 |
0.167 |
|
SQD16 |
16 |
M16×1.5 |
22 |
23 |
18 |
54.5 |
76.3 |
19 |
15 |
38 |
0.5 |
26 |
20 |
0.238 |
