关节轴承产品

轴承型号

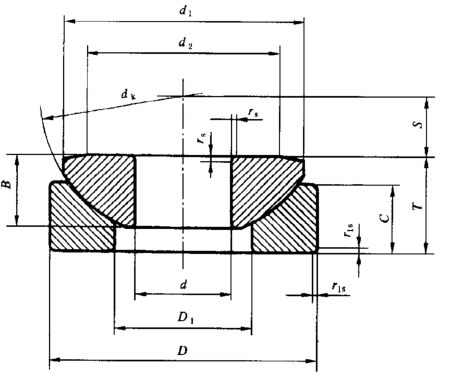

尺   寸/mm

额定载荷/kN

α

/(°)

≈

重量

/kg

≈

安 装 尺 寸 /mm

正常系列

d

D

T

B

C

d_k

d2

D₁

max

d₁

min

S

≈

r_s，r_1s

min

动

静

d_a

min

D_a

max

r_c

max

GX10S

10

30

9.5

8

7

32

21

17

27

7

0.6

27

136

9

0.036

22

23

0.6

GX12S

12

35

13

10

10

38

24

18

31.5

8

0.6

37

188

8

0.072

25

27

0.6

GX15S

15

42

15

11

11

46

29

24.5

38.5

10

0.6

53

267

8

0.108

31

32

0.6

GX17S

17

47

16

12

12

51

34

28.5

43

11

0.6

61

311

10

0.137

34

37

0.6

GX20S

20

55

20

15

14

60

40

34

49.5

12.5

1.0

84

425

9

0.246

38

44

1.0

GX25S

25

62

22.5

17

17

67

45

35

57

14

1.0

134

672

7

0.415

47

47

1.0

GX30S

30

75

26

19

20

81

56

44.5

68.5

17.5

1.0

182

909

7

0.614

55

59

1.0

GX35S

35

90

28

22

21

98

66

52.5

83.5

22

1.0

266

1330

8

0.973

65

71

1.0

GX40S

40

105

32

27

22

114

78

59.5

96

24.5

1.0

357

1810

9

1.59

75

84

1.0

GX45S

45

120

36.5

31

26

129

89

68.5

109

27.5

1.0

486

2470

9

2.24

84

97

1.0

GX50S

50

130

42.5

34

32

140

98

71

119

30

1.0

554

2810

7

3.14

93

104

1.0

GX60S

60

150

45

37

34

160

109

86.5

139

35

1.0

748

3820

8

4.63

109

119

1.0

GX70S

70

160

50

42

37

173

121

95.5

149

35

1.0

902

4610

8

5.37

123

124

1.0

GX80S

80

180

50

44

38

196

135

109

167

42.5

1.0

1110

5700

8

6.91

137

141

1.0

GX100S

100

210

59

51

46

221

155

134

194

45

1.0

1300

6470

8

10.9

157

171

1.0

GX120S

120

230

64

54

50

148

170

155

213

52.5

1.0

1530

7580

6

13.9

176

187

1.0

GX140S

140

260

72

61

54

274

198

177

243

52.5

1.5

1820

9040

6

18.1

GX160S

160

290

77

66

58

313

213

200

271

65

1.5

2100

10440

7

23.2

GX180S

180

320

86

74

62

340

240

225

299

67.5

1.5

2430

12070

8

30.9

GX200S

200

340

87

80

66

365

265

247

320

70

1.5

3070

15280

8

34.2

注：表中有些型号尺寸B、C、d_k、D₁、d₁与GB/T 9162—2001规定的尺寸稍有差别，选用时与厂家联系。
