内螺纹自润滑杆端关节轴承

内螺纹自润滑杆端关节轴承

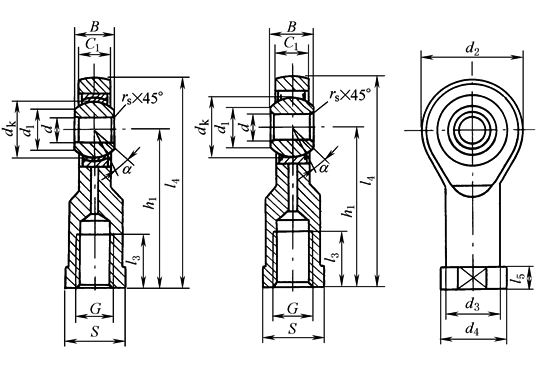

SIJK…C　　　　　　　　　SI…ET-2RS SI…C	1.轴承附有带螺纹的伸出杆。螺纹有左、右旋之分。 2.由自润滑向心关节轴承和杆端体组装而成。 3.杆端体表面镀锌，内圈球面镀铬。

SIJK…C　　　　　　　　　SI…ET-2RS

SI…C

1.轴承附有带螺纹的伸出杆。螺纹有左、右旋之分。

2.由自润滑向心关节轴承和杆端体组装而成。

3.杆端体表面镀锌，内圈球面镀铬。

轴承型号	尺寸 /mm															额定载荷/kN		α /(°) ≈	重量 /kg ≈
轴承型号	d	B	r_s min	C₁ max	d₁ ≈	d₂ max	G	d_k	h₁	l₃ min	l₄ max	l₅ ≈	d₃ ≈	d₄ max	S	动	静	α /(°) ≈	重量 /kg ≈
K(JK) 系列
SIJK5C	5	8	0.3	7.5	7.7	18	M5	11.1	27	8	36	4	9	12	10	3.6	4.6	4	0.016
SIJK6C	6	9	0.3	7.5	8.9	20	M6	12.7	30	9	40	5	10	13	10	4.7	5.2	9	0.019
SIJK8C	8	12	0.3	9.5	10.3	24	M8	15.8	36	12	48	5	12.5	16	13	7.6	8.2	12	0.036

SIJK10C	10	14	0.6	11.5	12.9	30	M10	19	43	15	58	6.5	15	19	16	12	15	10	0.088
SIJK12C	12	16	0.6	12.5	15.4	34	M12	22.2	50	18	67	6.5	17.5	22	18	14	19	12	0.12
SIJK14C	14	19	0.6	14.5	16.8	38	M14	25.4	57	21	76	8	20	25	21	19	24	14	0.14

SIJK16C	16	21	0.6	15.5	19.3	42	M16	28.5	64	24	85	8	22	27	24	23	29	14	0.24
SIJK18C	18	23	0.6	17.5	21.8	46	M18×1.5	31.7	71	27	94	10	25	31	27	29	34	13	0.32
SIJK20C	20	25	0.6	18.5	24.3	50	M20×1.5	34.9	77	30	102	10	27.5	34	30	34	40	14	0.43

SIJK22C	22	28	0.6	21	25.8	56	M22×1.5	38.1	84	33	112	12	30	37	34	42	50	14	0.61
SIJK25C	25	31	0.6	23	29.5	60	M24×2	42.8	94	36	124	12	33.5	42	36	52	57	14	0.81

SIJK30C	30	37	0.6	27	34.8	70	M30×2	50.8	110	45	145	15	40	50	46	73	77	15	1.4
E 系列
SI5C	5	6	0.3	4.5	7	21	M5	10	30	11	41.5	5	10	13	10	3.6	8.1	13	0.016
SI6C	6	6	0.3	4.5	8	21	M6	10	30	11	41.5	5	11	13	11	3.6	8.1	13	0.017
SI8C	8	8	0.3	6.5	10	24	M8	13	36	15	48	5	13	16	13	5.8	12.9	15	0.035

SI10C	10	9	0.3	7.5	13	29	M10	16	43	15	57.5	6.5	16	19	16	8.6	17.6	12	0.061
SI12C	12	10	0.3	8.5	15	34	M12	18	50	18	67	7	19	22	18	11	24.5	10	0.096
SI15C	15	12	0.3	10.5	18	40	M14	22	61	21	81	8	21	26	21	18	36	8	0.16

SI17C	17	14	0.3	11.5	20	46	M16	25	67	24	90	10	25	29	27	22	45	10	0.23
SI20C	20	16	0.3	13.5	24	53	M20×1.5	29	77	30	103.5	10	28	34	30	31	60	9	0.32
SI25C	25	20	0.6	18	29	64	M24×2	35	94	36	126	12	35	42	36	51	83	7	0.62

SI30C	30	22	0.6	20	34	73	M30×2	40	110	45	146.5	15	42	50	46	65	110	6	0.97
SI35ET-2RS	35	25	0.6	22	39	82	M36×3	47	125	60	166	15	48	58	55	112	146	6	1.5
SI40ET-2RS	40	28	0.6	24	45	92	M39×3	53	142	65	188	18	52	65	60	140	180	7	2.1

SI45ET-2RS	45	32	0.6	28	50	102	M42×3	60	145	65	196	20	58	70	65	180	240	7	2.7
SI50ET-2RS	50	35	0.6	31	55	112	M45×3	66	160	68	216	20	62	75	70	220	290	6	3.5
SI60ET-2RS	60	44	1.0	39	66	135	M52×3	80	175	70	242.5	20	70	88	80	345	450	6	5.6

SI70ET-2RS	70	49	1.0	43	77	160	M56×4	92	200	80	280	20	80	98	85	440	610	6	8.3
SI80ET-2RS	80	55	1.0	48	88	180	M64×4	105	230	85	320	25	95	110	95	567	750	6	13

注：1.若是左旋螺纹，轴承型号和螺纹标记需加“L”和“左”，例如：SIL JK8C M8左-6H，SIL 40ET-2RS M39×3左-6H。

2.表中K、E系列的d₂、l₄、d₄以及K系列的r_s、α尺寸与GB/T9161—2001规定的尺寸稍有差别,选用时与生产厂家联系。
