关节轴承产品

轴承

型号

尺   寸  /mm

额定载荷/kN

α

/(°)

≈

重量

/kg

≈

d

B

r_s

min

C₁

max

d₁

≈

d₂

max

G

d_k

h₁

l₃

min

l₄

max

l₅

≈

d₃

≈

d₄

max

S

动

静

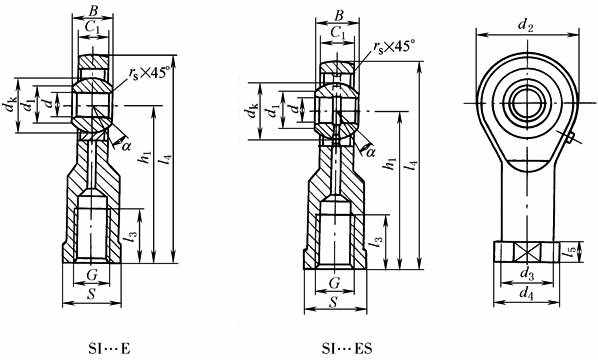

E  系  列

SI5E

5

6

0.3

4.5

7

21

M5

10

30

11

40.5

5

10

13

10

3.4

8.1

13

0.016

SI6E

6

6

0.3

4.5

8

21

M6

10

30

11

40.5

5

11

13

11

3.4

8.1

13

0.017

SI8E

8

8

0.3

6.5

10

24

M8

13

36

15

48

5

13

16

13

5.5

12.9

15

0.035

SI10E

10

9

0.3

7.5

13

29

M10

16

43

15

57.5

6.5

16

19

16

8.1

17.6

12

0.061

SI12E

12

10

0.3

8.5

15

34

M12

18

50

18

67

7

19

22

18

10

24.5

10

0.096

SI15ES

15

12

0.3

10.5

18

40

M14

22

61

21

81

8

21

26

21

16

36

8

0.162

SI17ES

17

14

0.3

11.5

20

46

M16

25

67

24

90

10

25

29

27

21

45

10

0.233

SI20ES

20

16

0.3

13.5

24

53

M20×1.5

29

77

30

103.5

10

28

34

30

29

60

9

0.324

SI25ES

25

20

0.6

18

29

64

M24×2

35

94

36

126

12

35

42

36

48

83

7

0.625

SI30ES

30

22

0.6

20

24

73

M30×2

40

110

45

146.5

15

42

50

46

62

110

6

0.976

SI35ES

35

25

0.6

22

39

82

M36×3

47

125

60

166

15

48

58

55

79

146

6

1.52

SI40ES

40

28

0.6

24

45

92

M39×3

53

142

65

188

18

52

65

60

99

180

7

2.06

SI45ES

45

32

0.6

28

50

102

M42×3

60

145

65

196

20

58

70

65

127

240

7

2.72

SI50ES

50

35

0.6

31

55

112

M45×3

66

160

68

216

20

62

75

70

156

290

6

3.57

SI60ES

60

44

1.0

39

66

135

M52×3

80

175

70

242.5

20

70

88

80

245

450

6

5.63

SI70ES

70

49

1.0

43

77

160

M56×4

92

200

80

280

20

80

98

85

313

610

6

8.33

SI80ES

80

55

1.0

48

88

180

M64×4

105

230

85

320

25

95

110

95

400

750

6

13.04

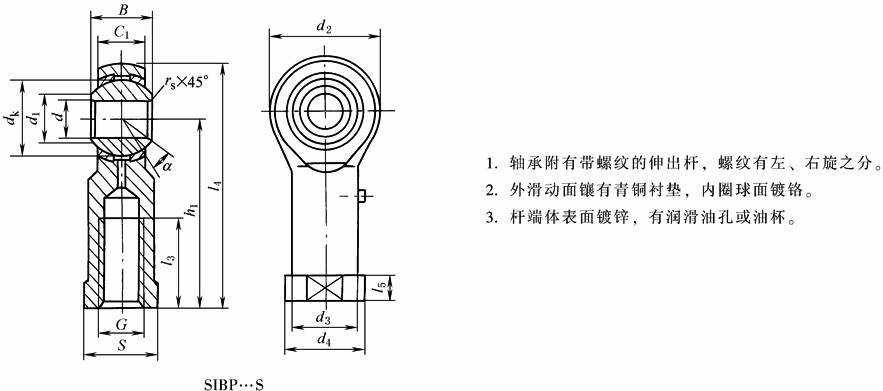

P  系  列

SIBP5S

5

8

0.3

6

7.7

16

M5

27

14

35

4

9

11

9

3.3

4.1

13

0.016

SIBP6S

6

9

0.3

6.75

9

18

M6

30

14

39

5

10

13

11

4.3

5.3

13

0.026

SIBP8S

8

12

0.3

9

10.4

22

M8

36

17

47

5

12.5

16

14

6.8

8.5

14

0.044

SIBP10S

10

14

0.6

10.5

12.9

26

M10

43

21

56

6.5

15

19

17

10

11

14

0.072

SIBP12S

12

16

0.6

12

15.4

30

M12

50

24

65

6.5

17.5

22

19

13

14

13

0.108

SIBP14S

14

19

0.6

13.5

16.9

34

M14

57

27

74

8

20

25

22

17

20

16

0.161

SIBP16S

16

21

0.6

15

19.4

38

M16

64

33

83

8

22

27

22

21

25

15

0.225

SIBP18S

18

23

0.6

16.5

21.9

42

M18×1.5

71

36

92

10

25

31

27

26

30

15

0.295

SIBP20S

20

25

0.6

18

24.4

46

M20×1.5

77

40

100

10

27.5

34

30

31

35

15

0.382

SIBP22S

22

28

0.6

20

25.8

50

M22×1.5

84

43

109

12

30

37

32

38

43

15

0.488

SIBP25S

25

31

0.6

22

29.6

60

M24×2

94

48

124

12

33.5

42

36

47

65

15

0.749

SIBP28S

28

35

0.6

25

32.3

66

M27×2

103

53

136

12

37

46

41

59

77

15

0.949

SIBP30S

30

37

0.6

25

34.8

70

M30×2

110

56

145

15

40

50

41

63

86

17

1.13

注：1.若是左旋螺纹，轴承型号和螺纹标记需加“L”和“左”，例如：SIL30ES  M30×2左-6H。d≥15mm也可制造-2RS结构，例如：SI25ES-2RS，SILBP8S M8左-6H。

2.表中E系列的d₂、l₄、d₄尺寸与GB/T 9161—2001规定的尺寸稍有差别，选用时与生产厂家联系。
