弹性挡圈

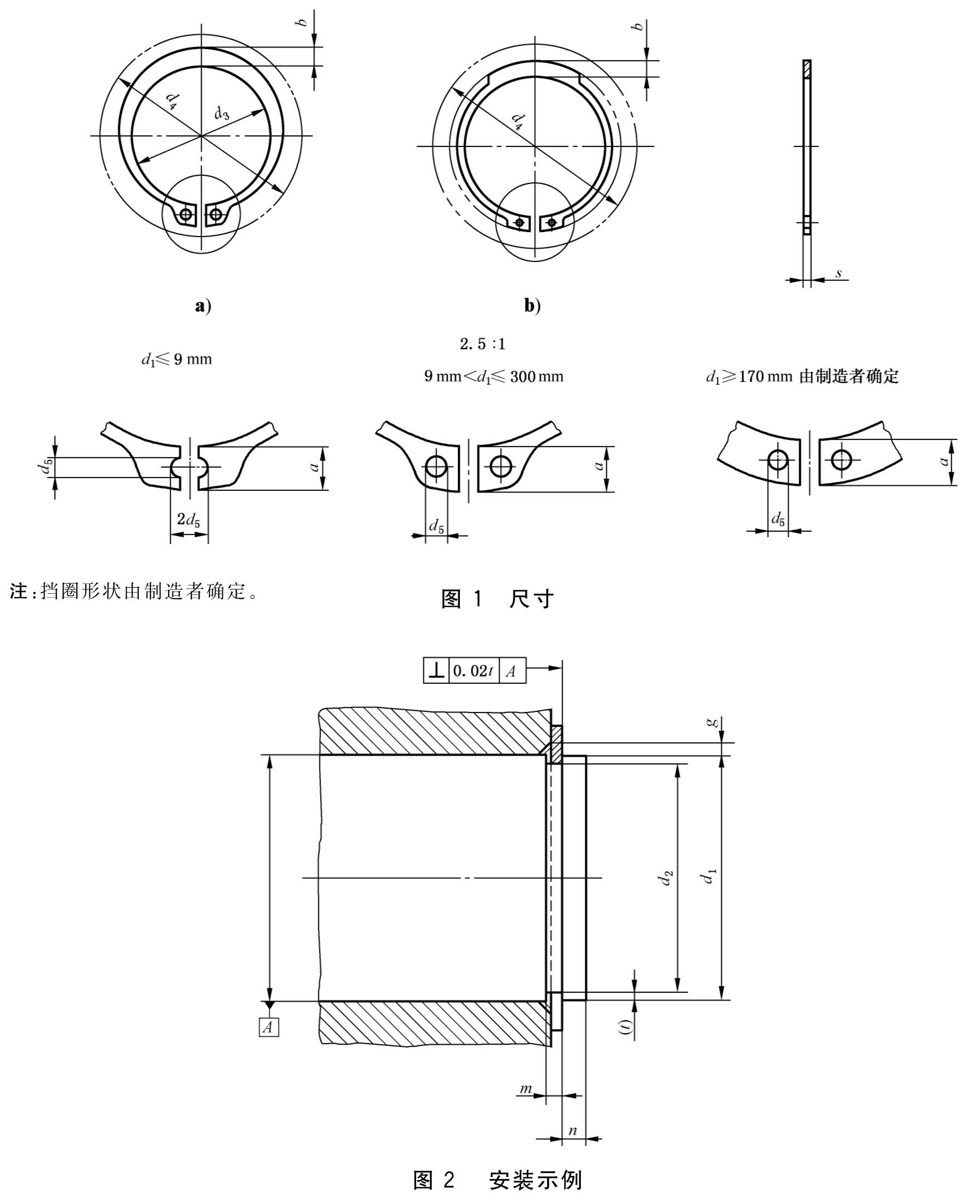

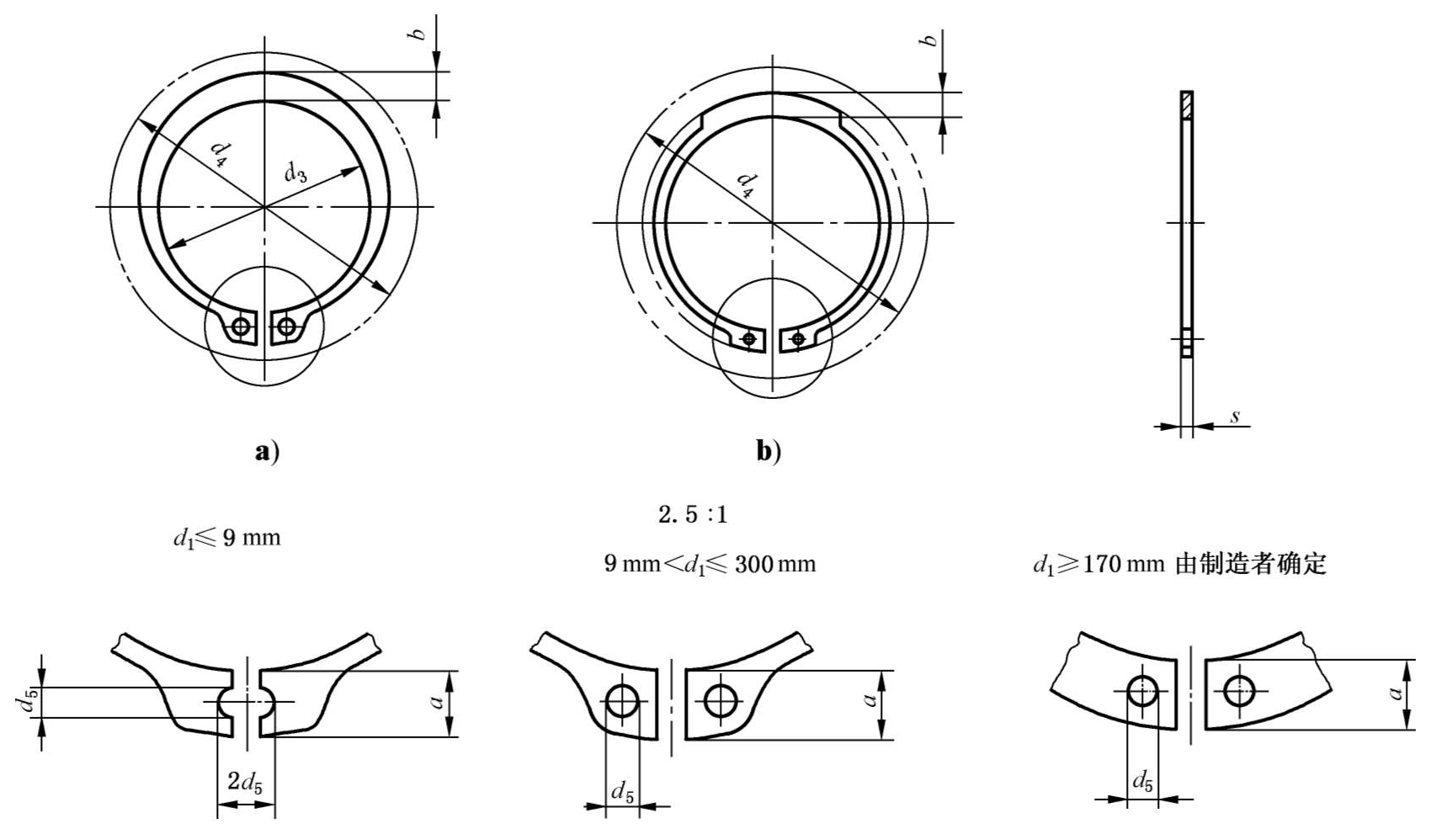

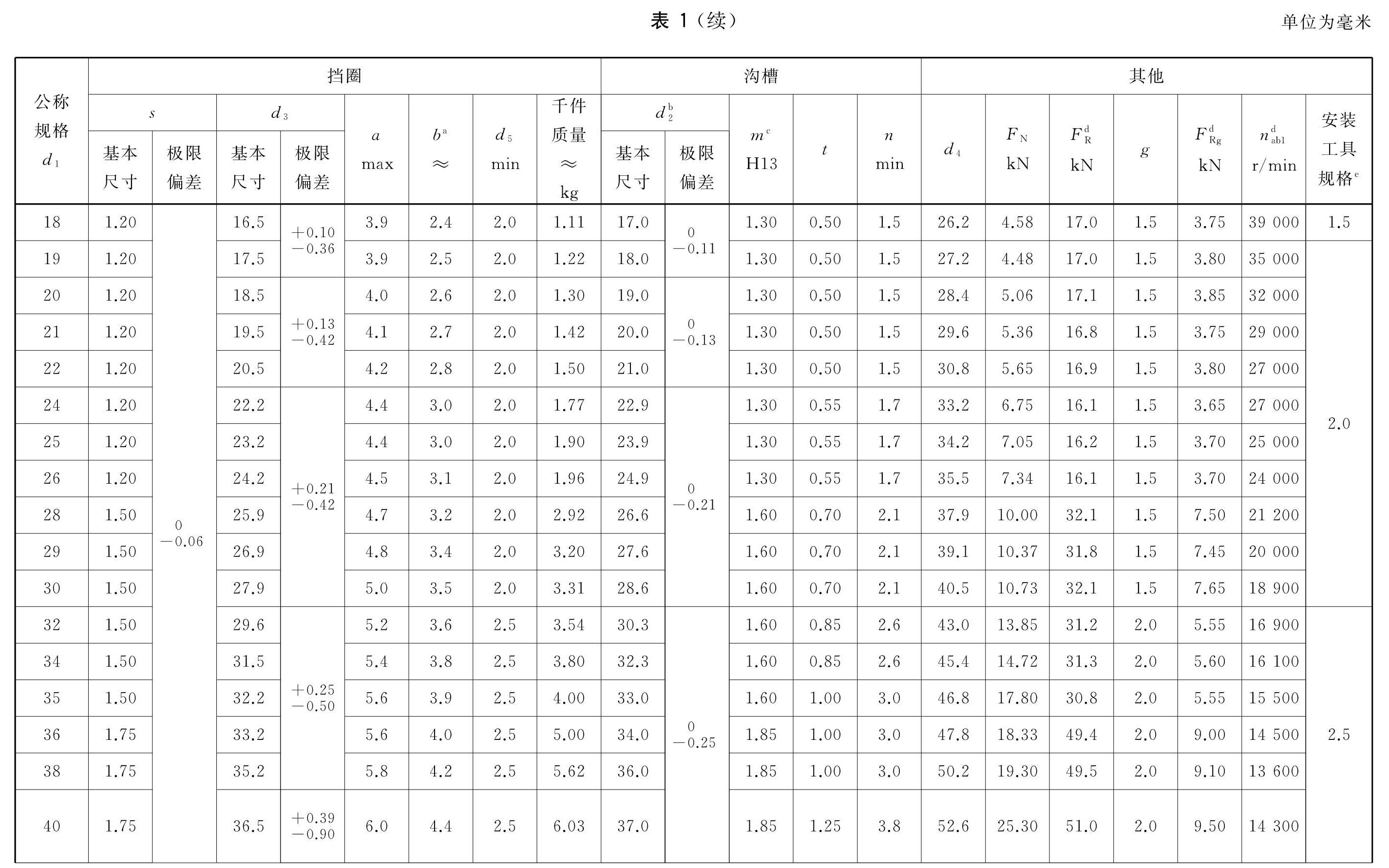

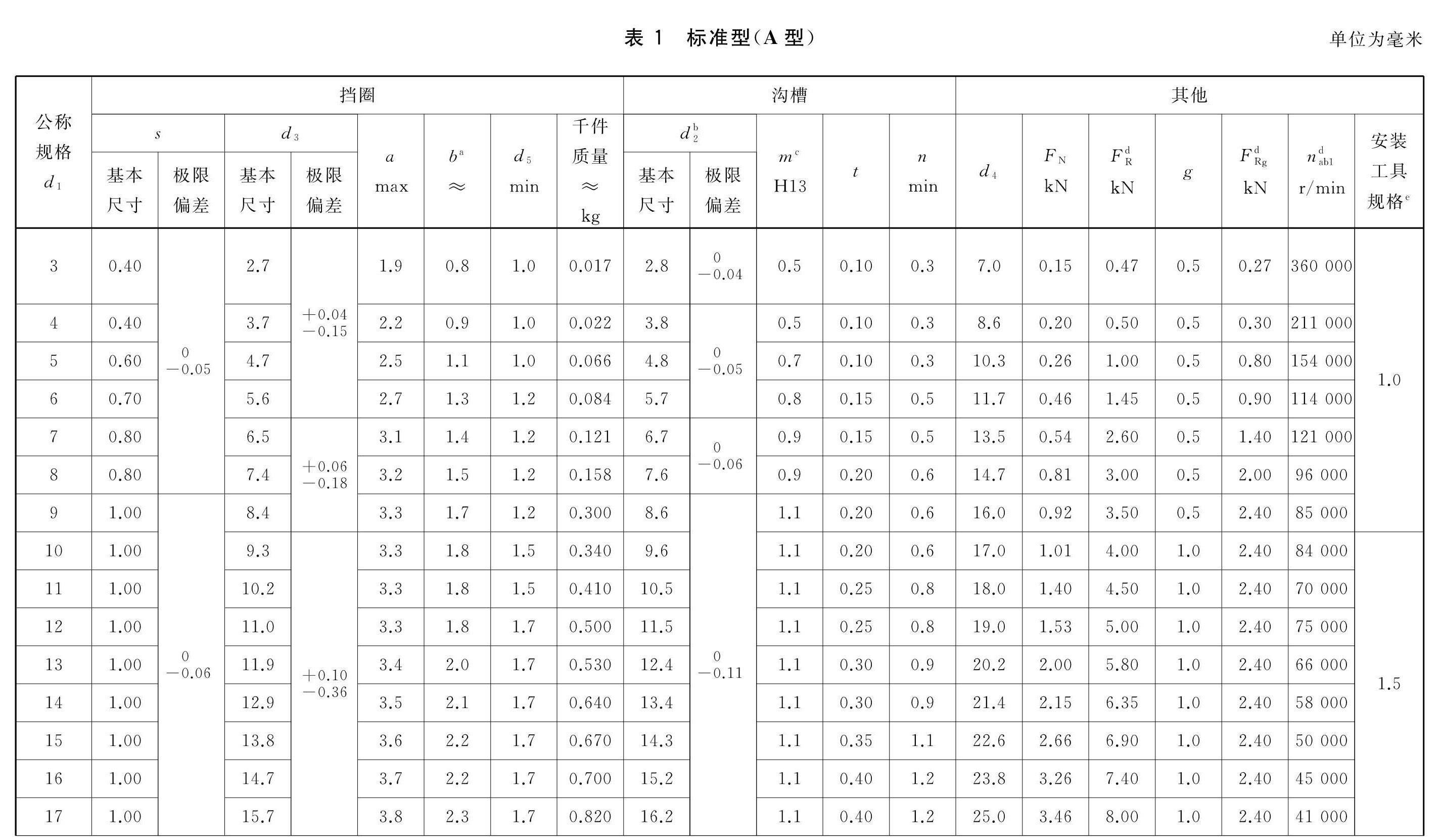

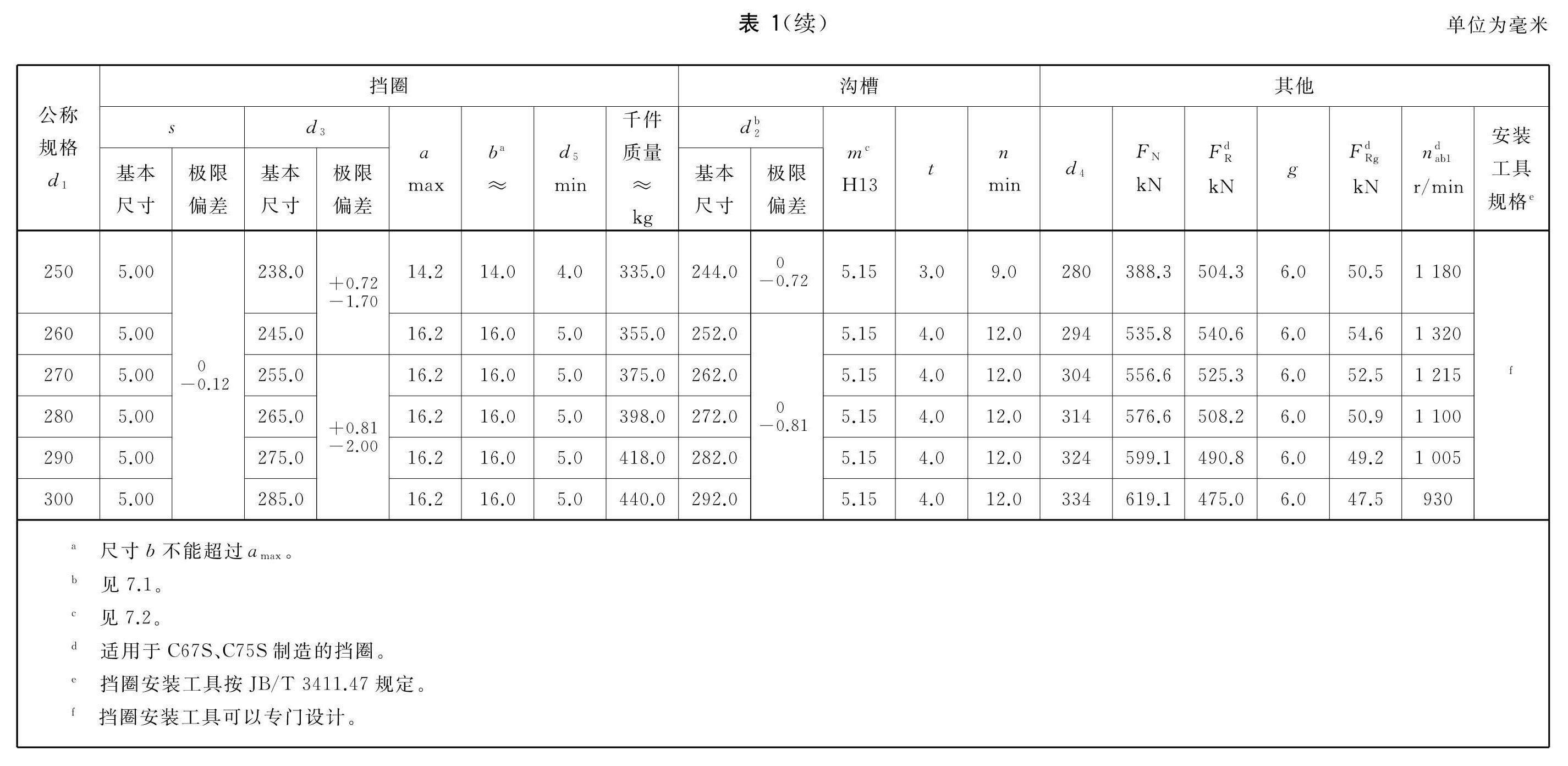

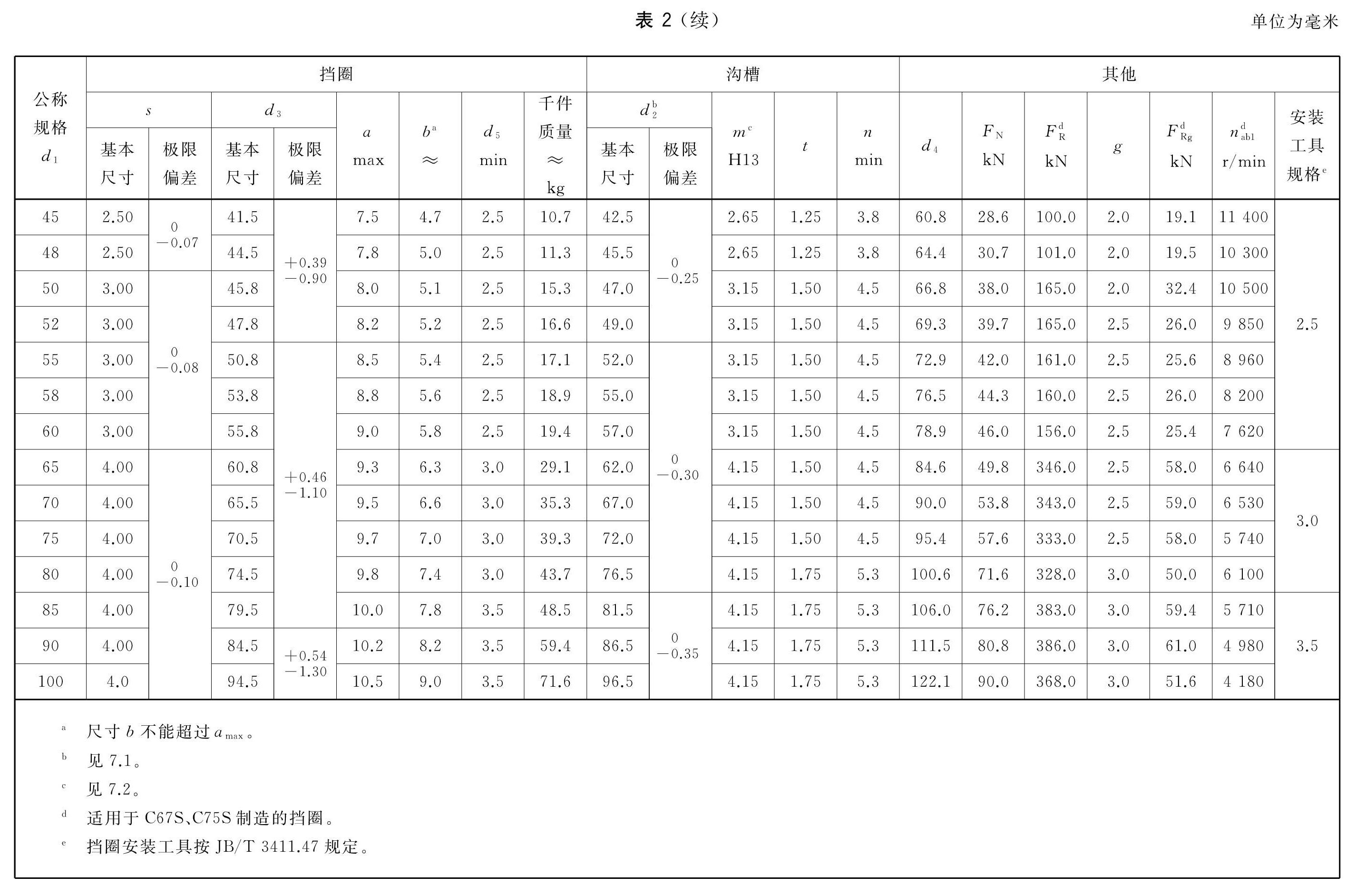

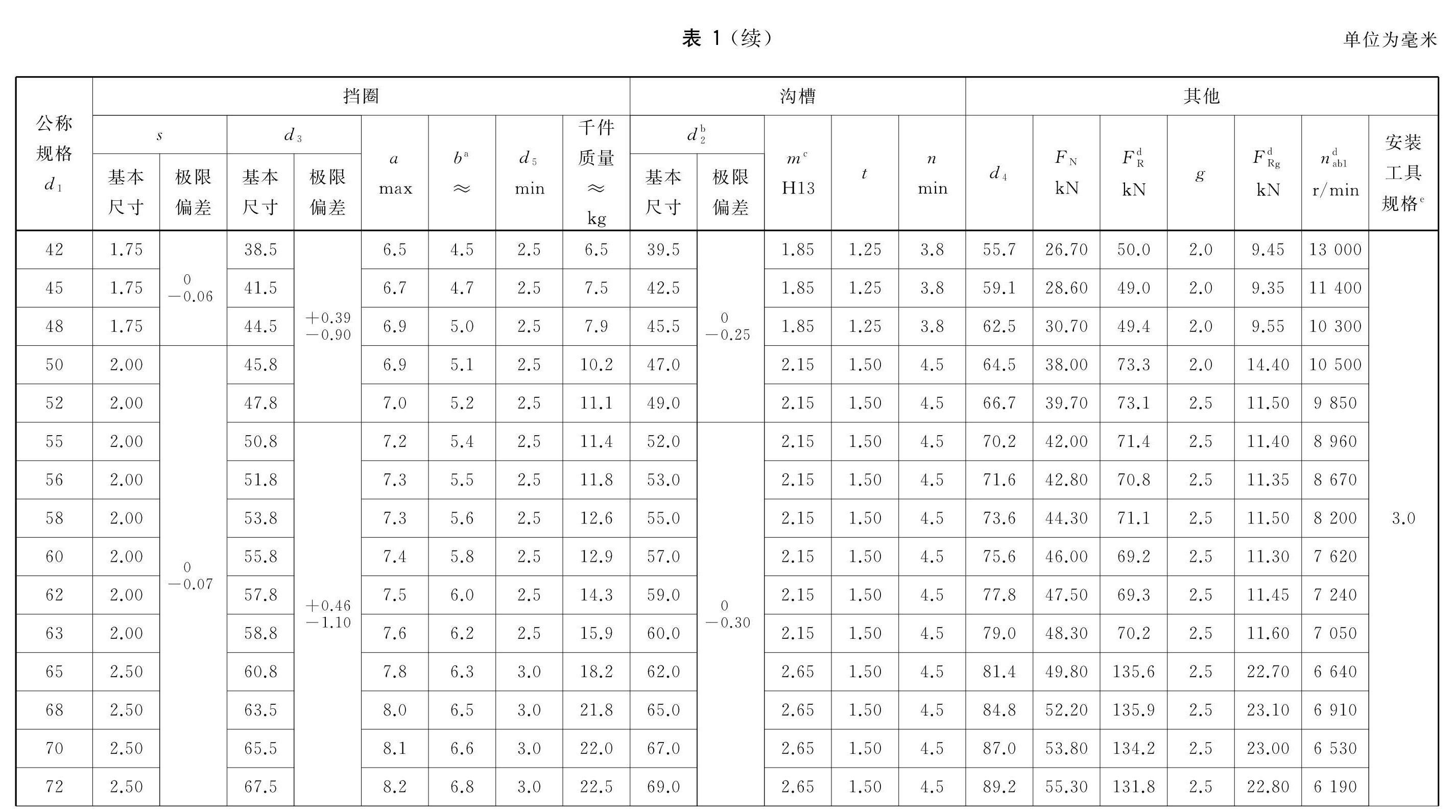

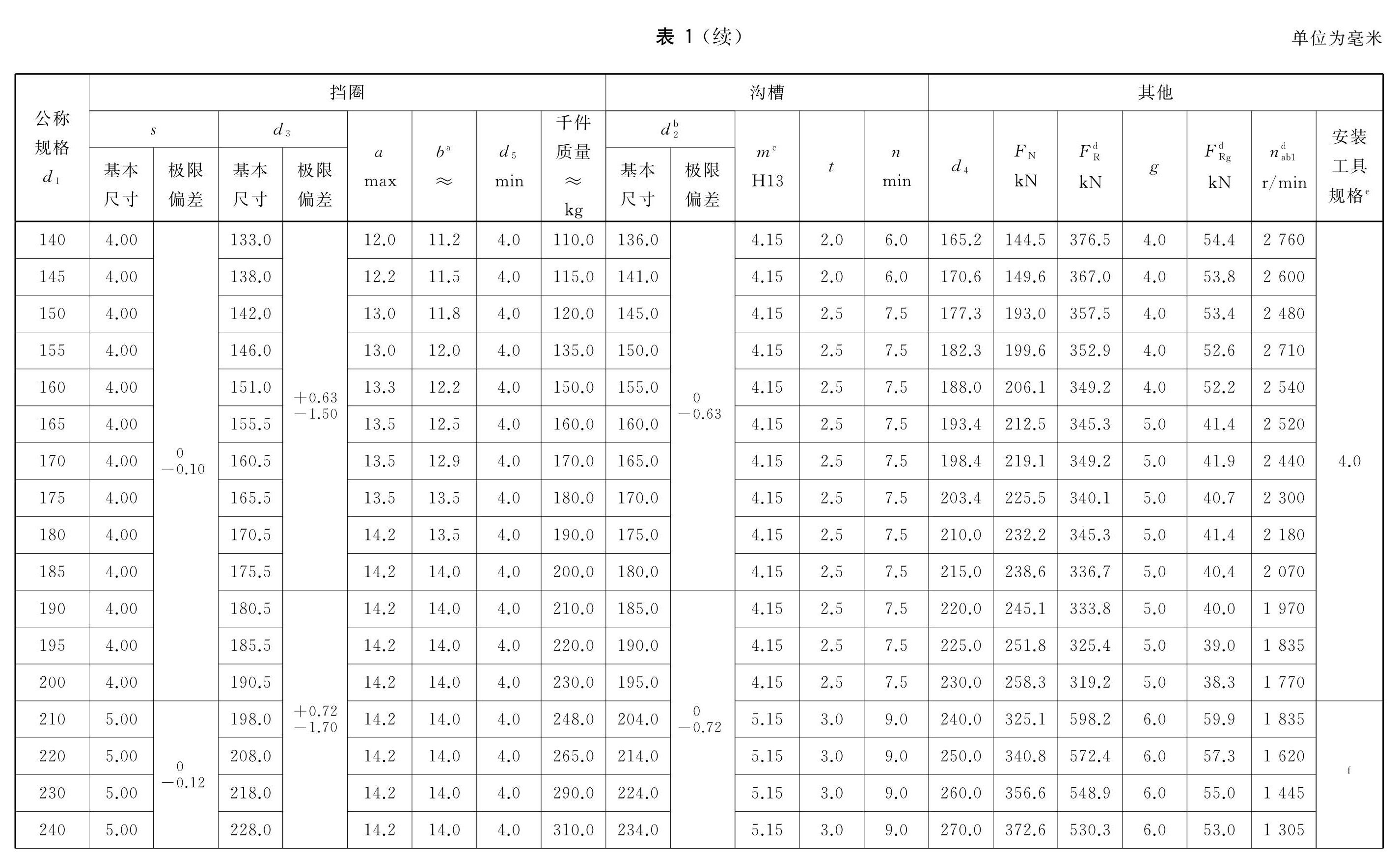

轴用弹性挡圈—A型(摘自GB/T 894-2017)

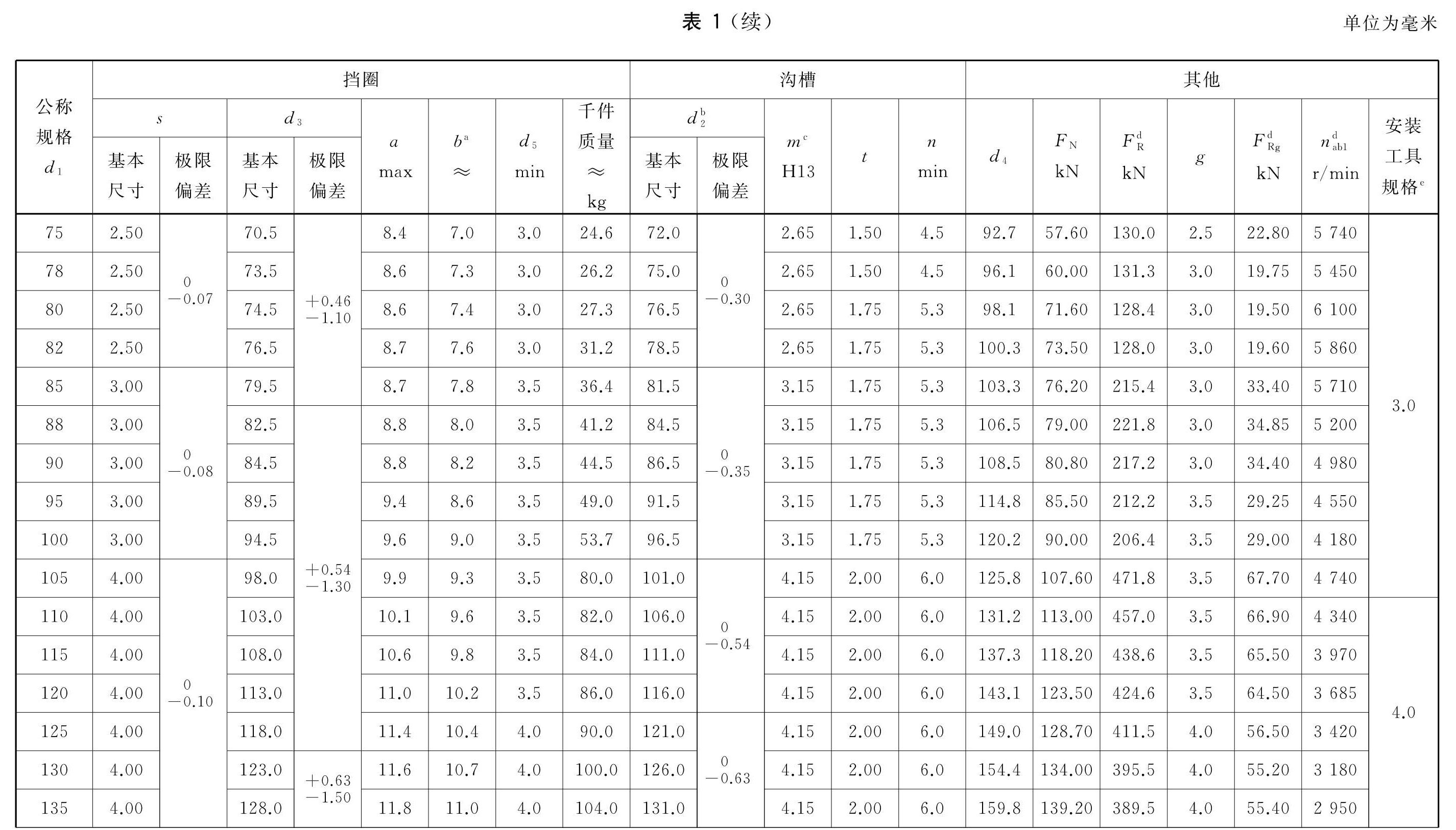

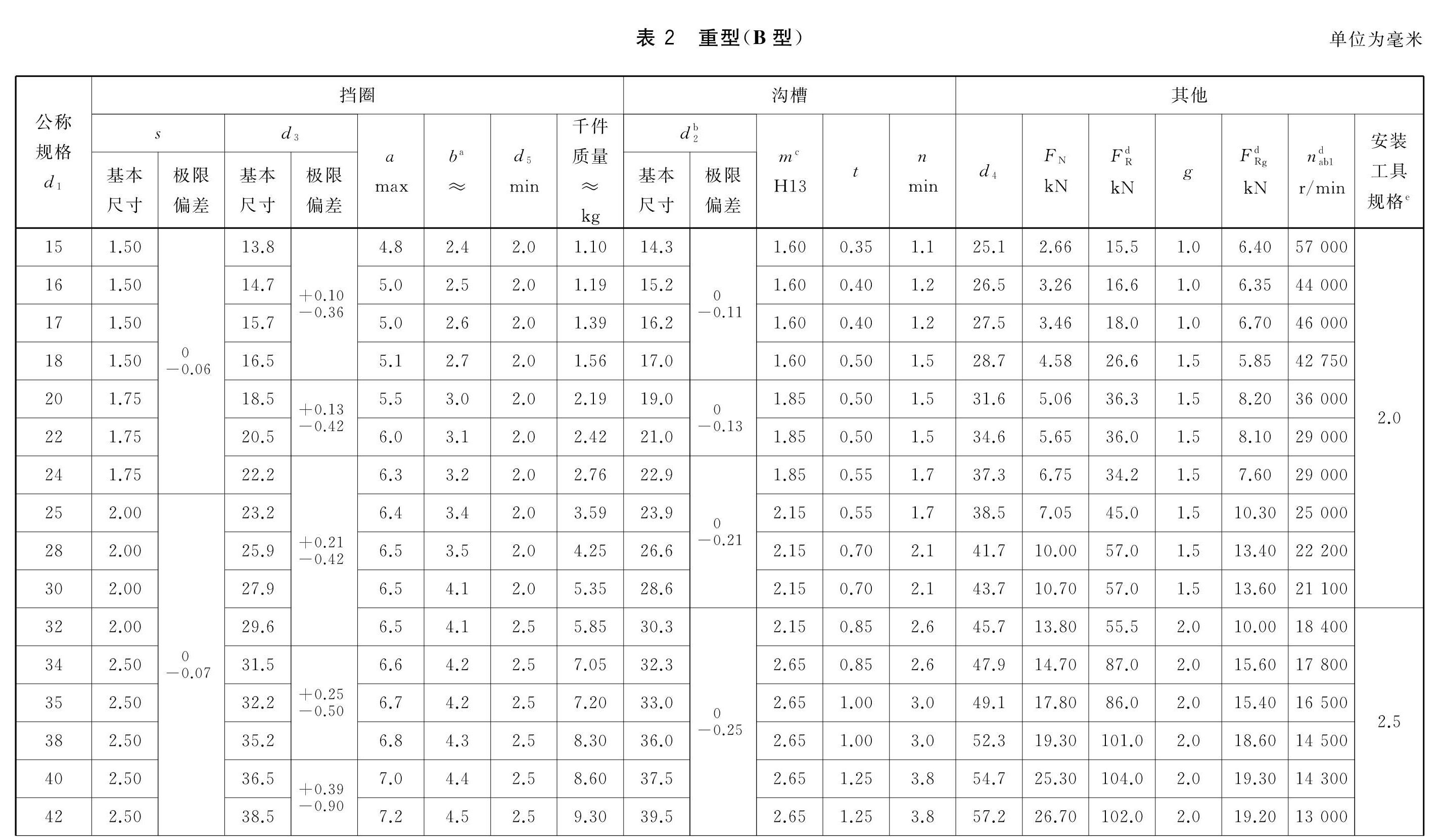

轴用弹性挡圈—B型(摘自GB/T 894-2017)

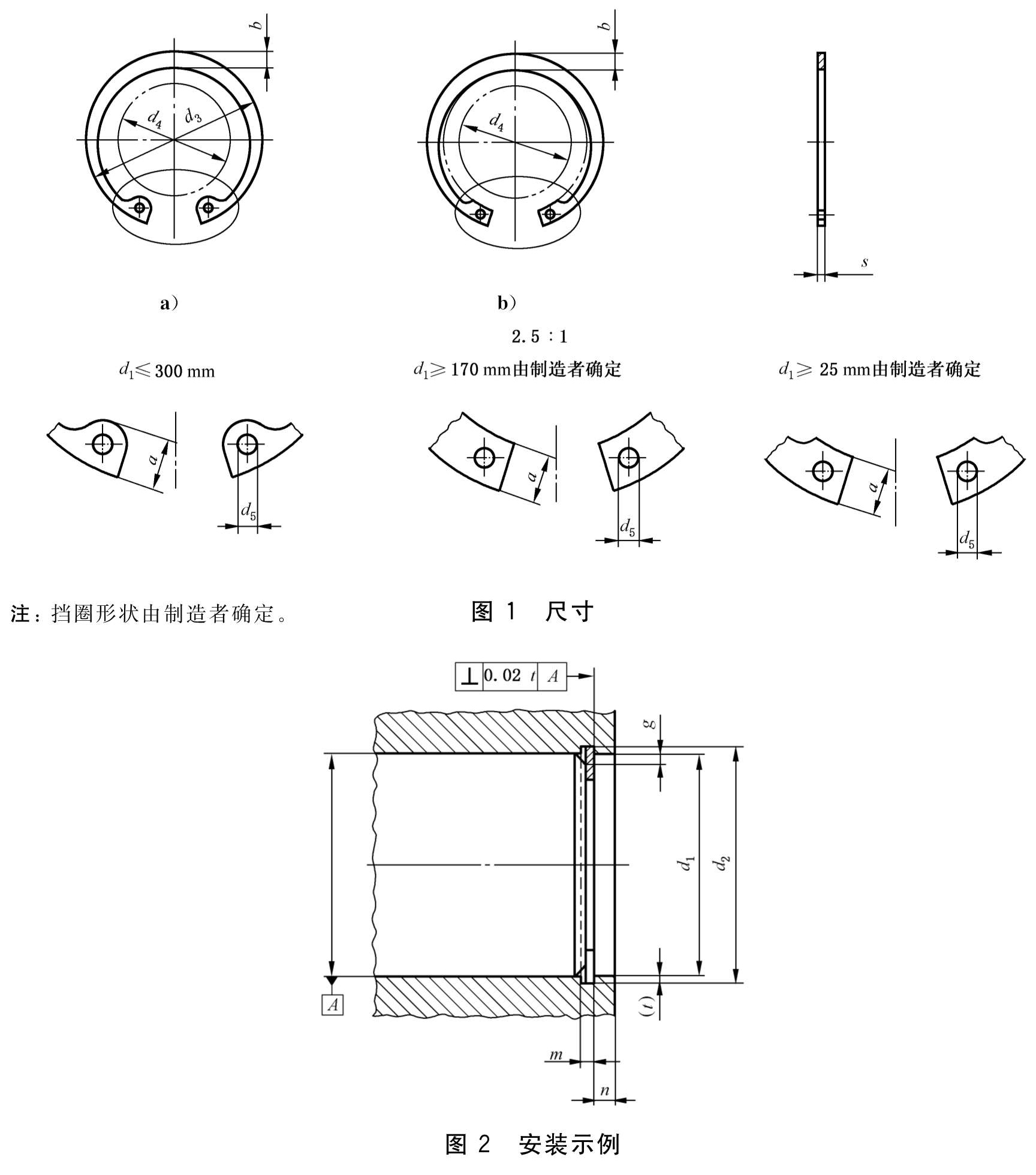

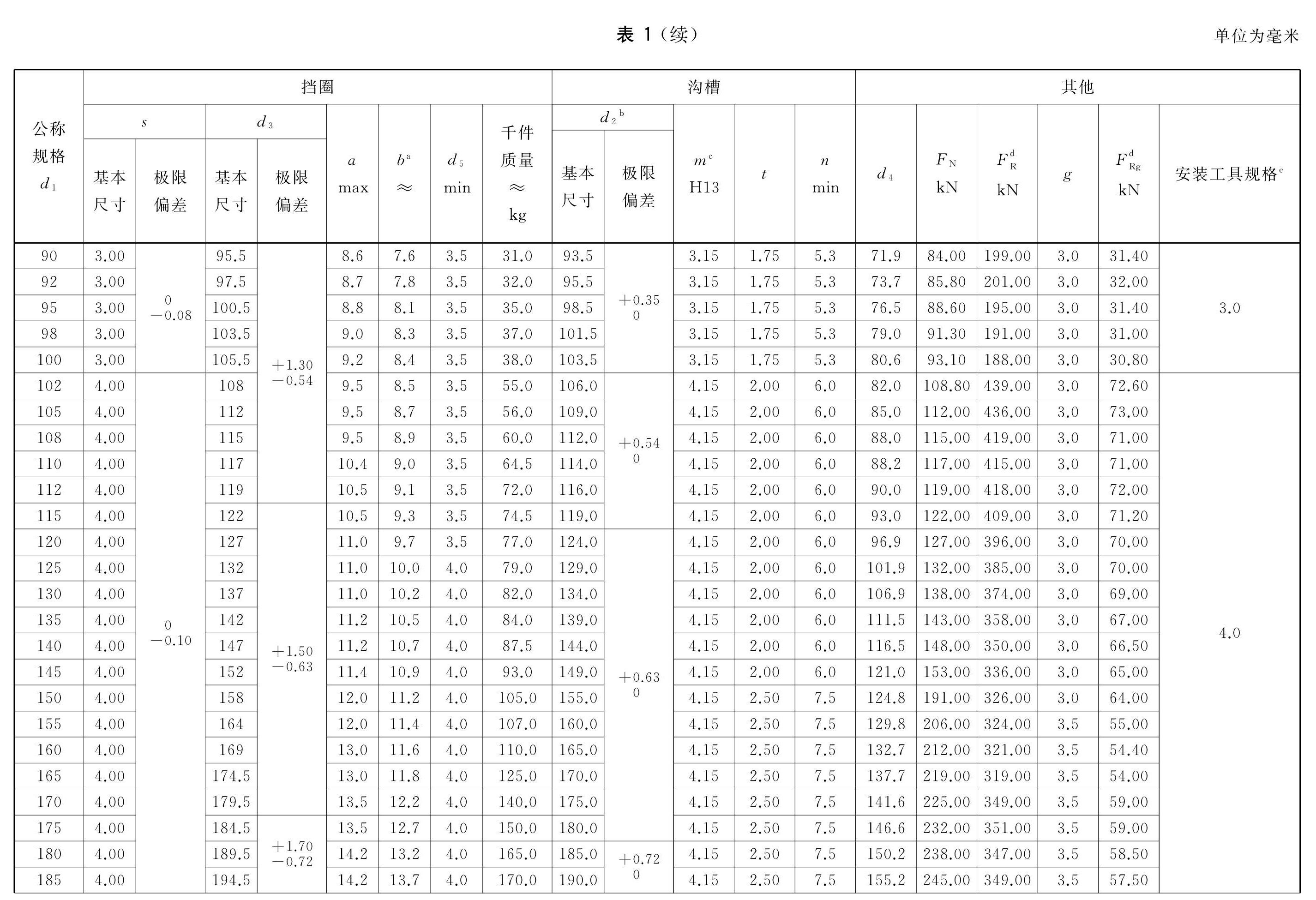

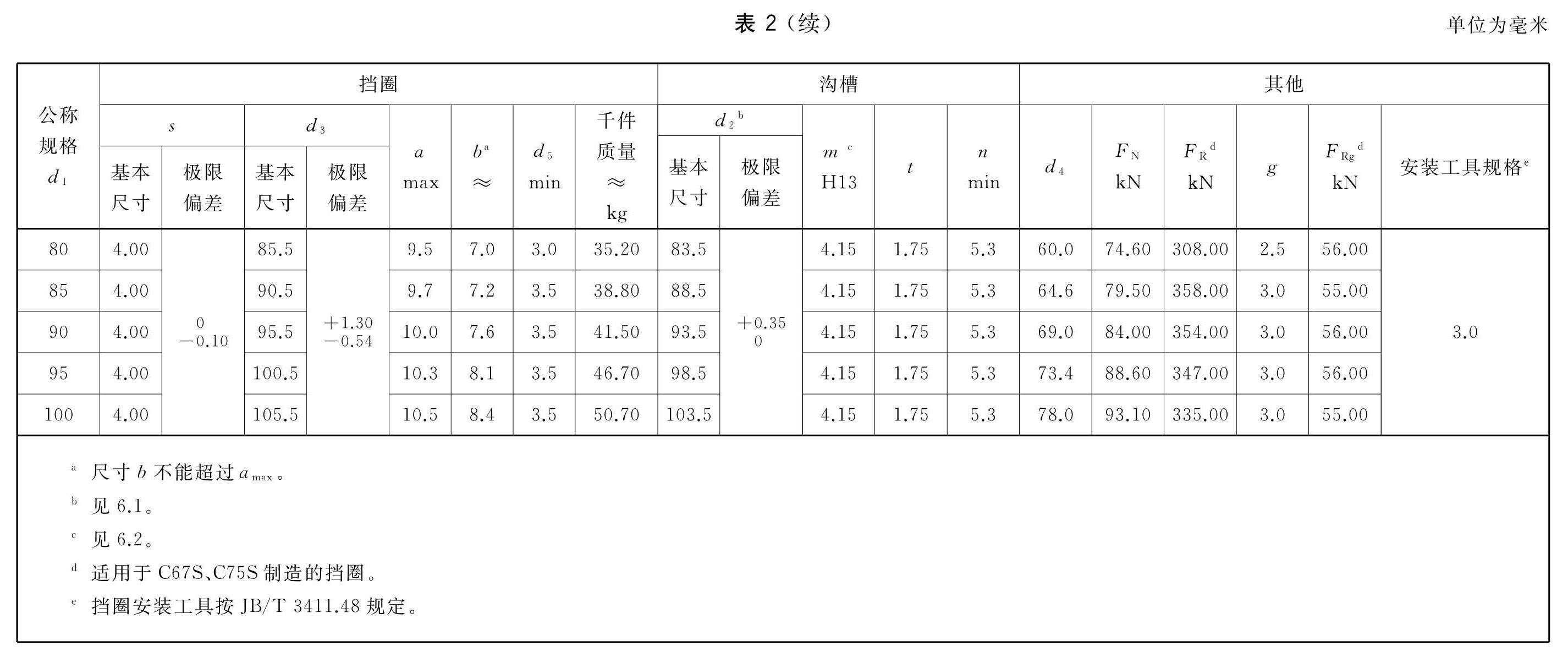

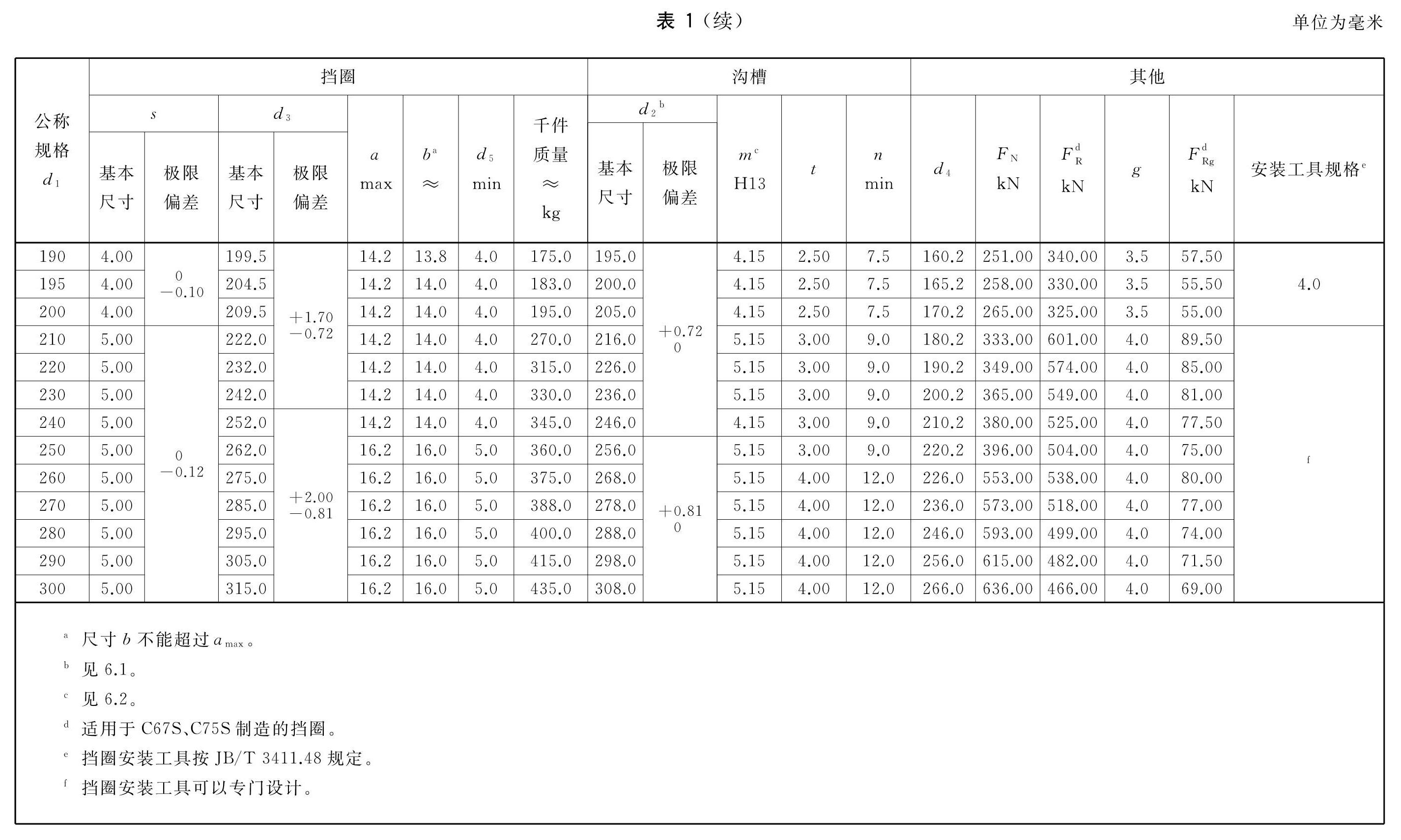

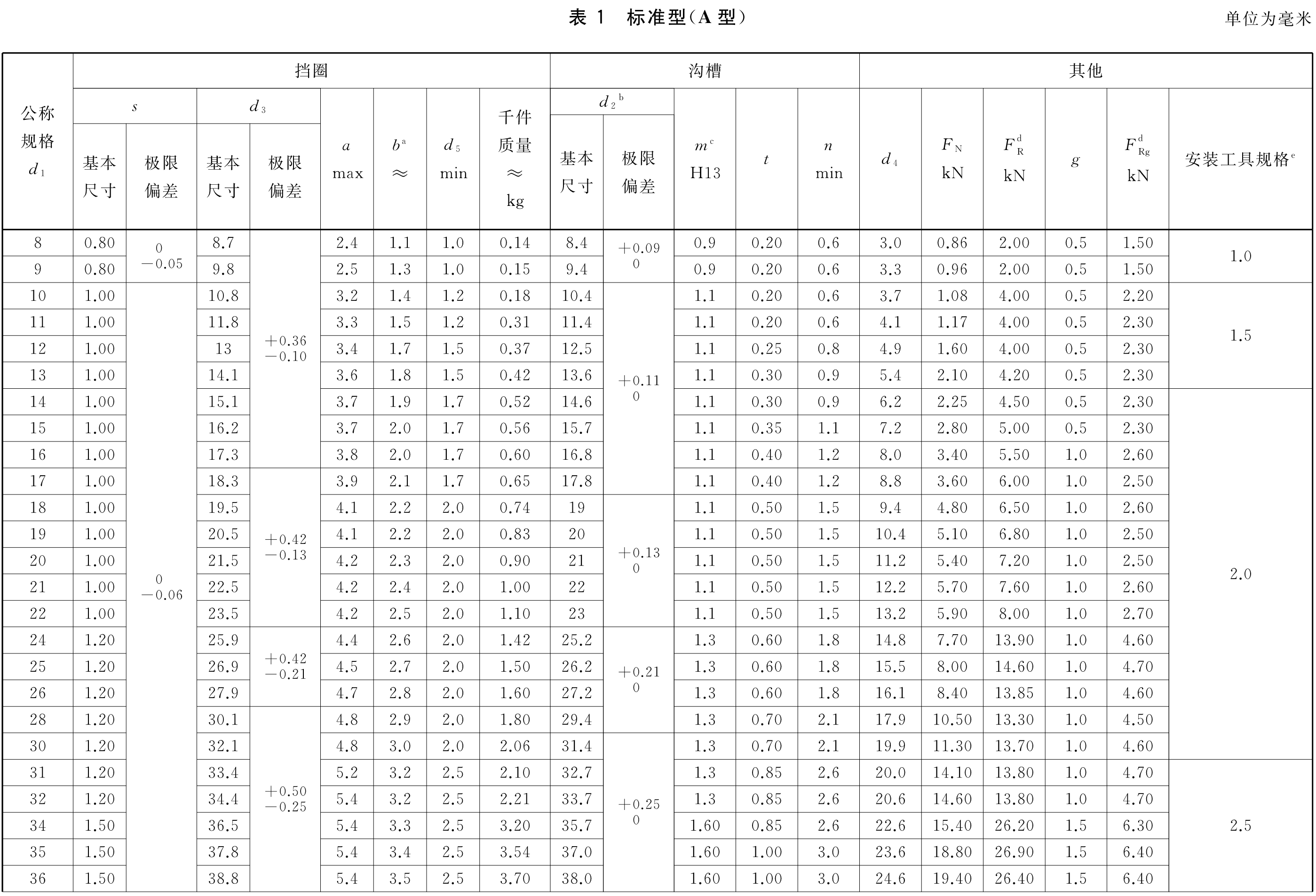

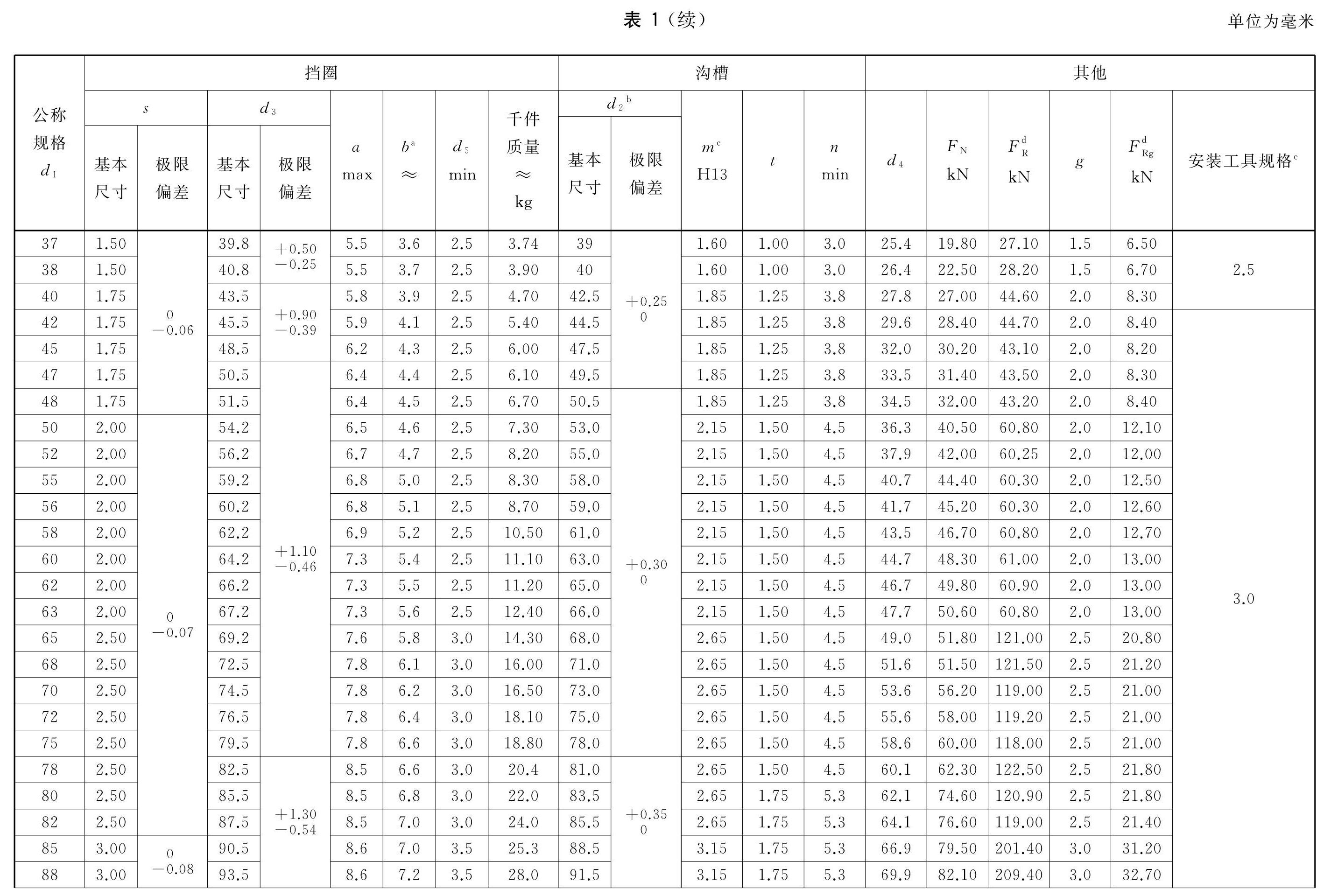

孔用弹性挡圈—A型(摘自GB/T 893-2017)

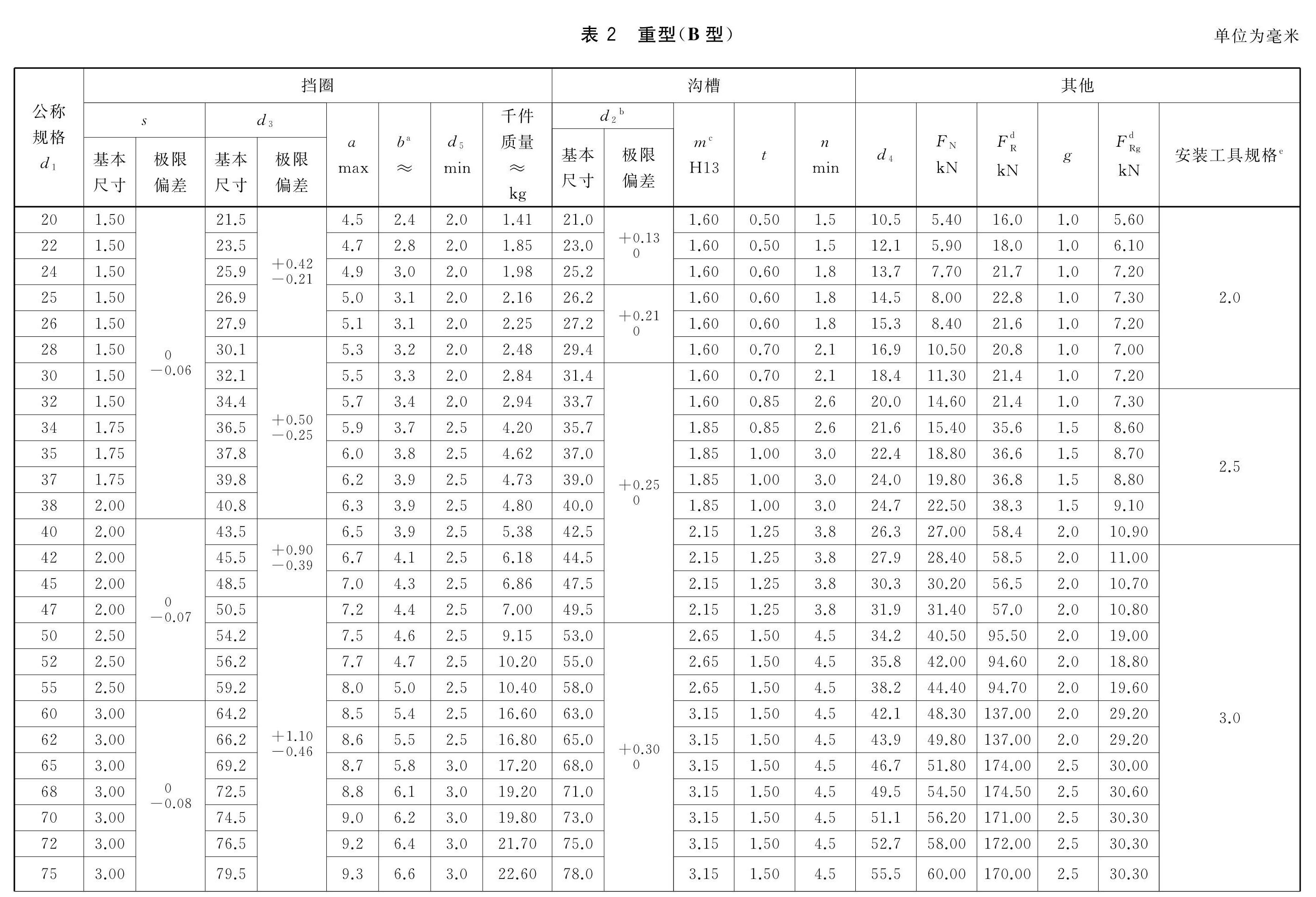

孔用弹性挡圈—B型(摘自GB/T 893-2017)

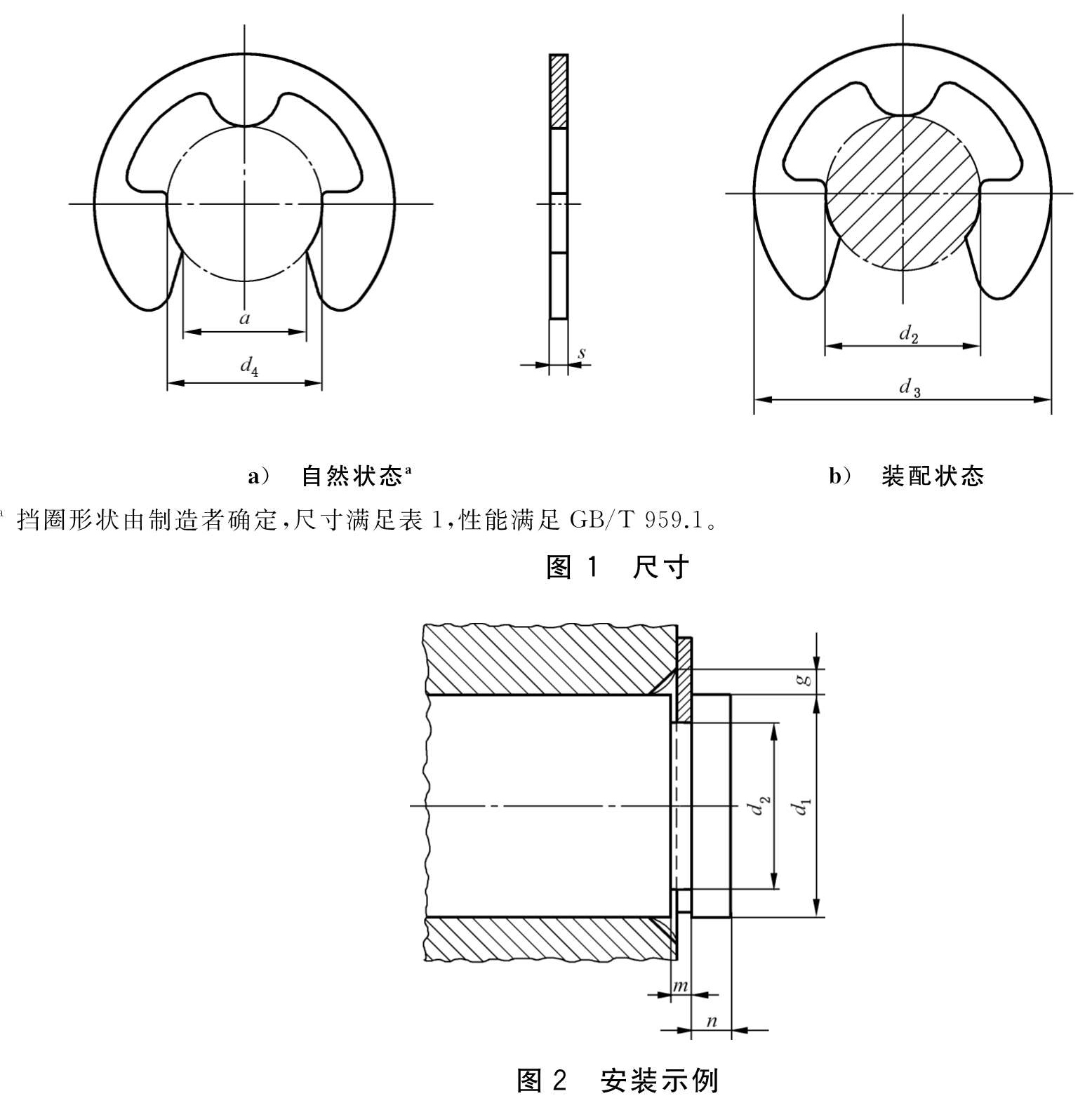

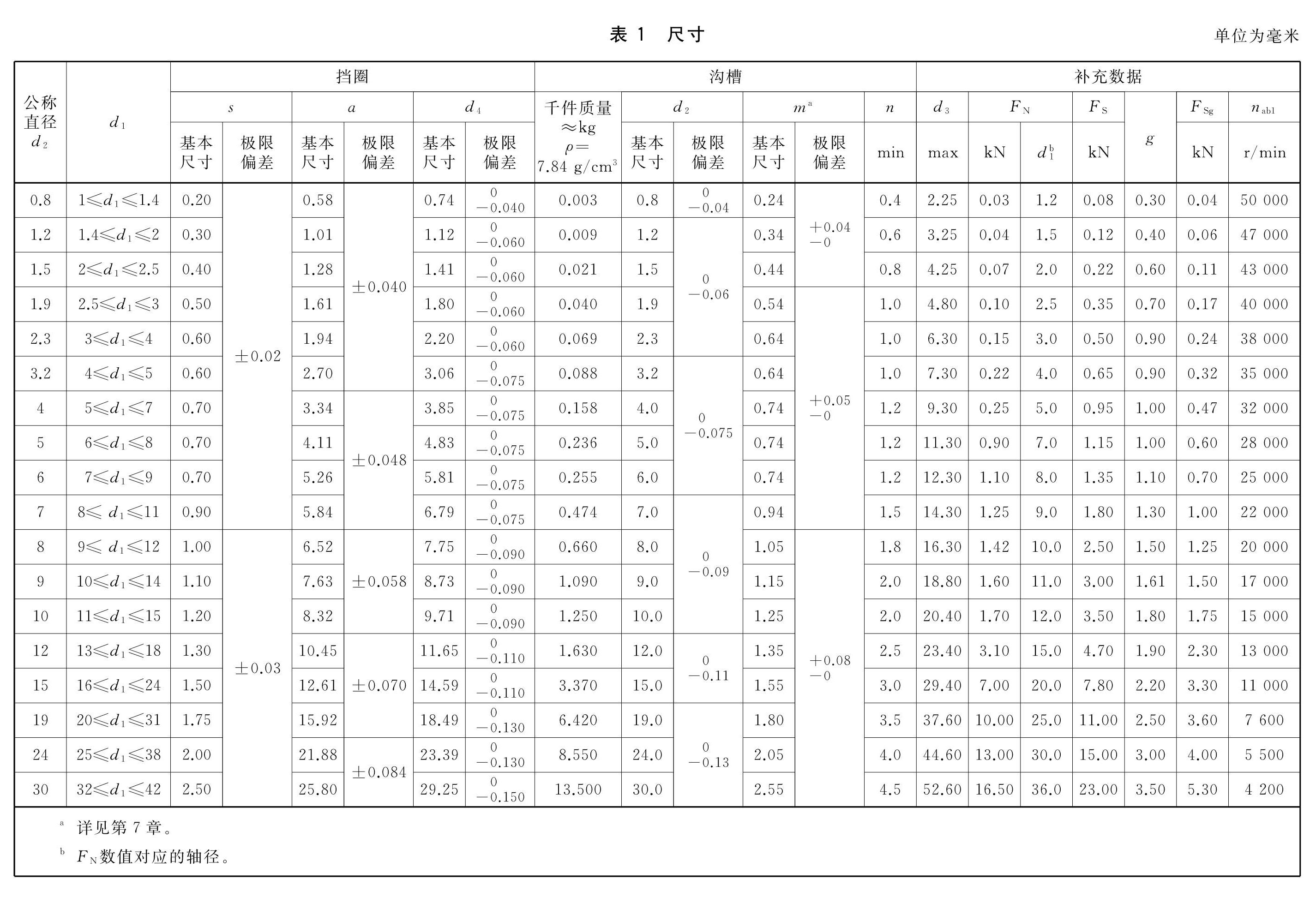

开口挡圈(摘自GB/T 896-2020)

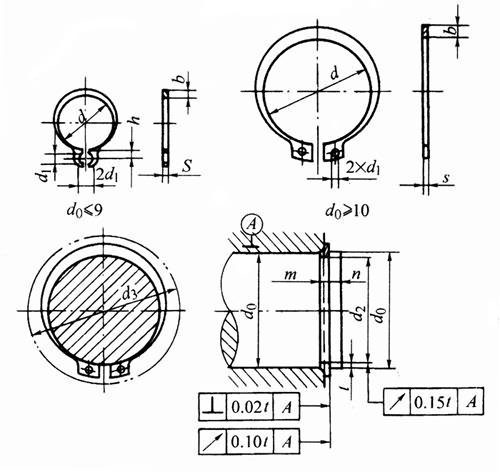

轴用弹性挡圈—A型(摘自GB/T 894.1-1986)

注：1．GB/T 894.1-1986。轴径d0=3～200mm；GB/T 894.2-1986，轴径d0=20～200mm。
2．A型系采用板材—冲切工艺制成；B型系采用线材—冲切工艺制成。
3．d3为允许套入的最小孔径；t=(d0 - d2)/2 。
4．标记示例：
轴径d0=50mm、材料为65Mn、热处理硬度为44～51HRC，经表面氧化处理的A型轴用弹性挡圈：
挡圈GB/T 894.1-1986 50
5．材料见GB/T 959.1-1986：65Mn、60Si2MnA。
6．本表的单位是mm。

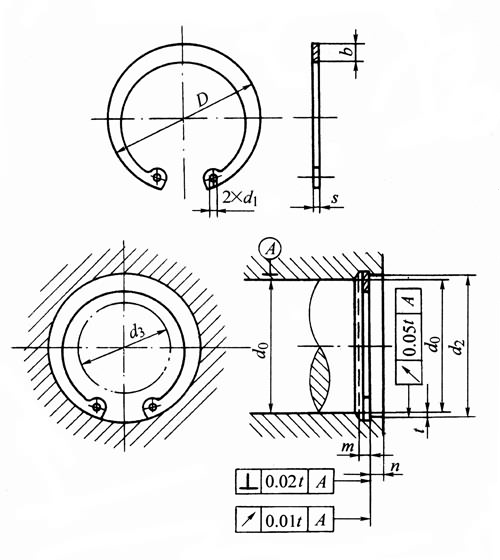

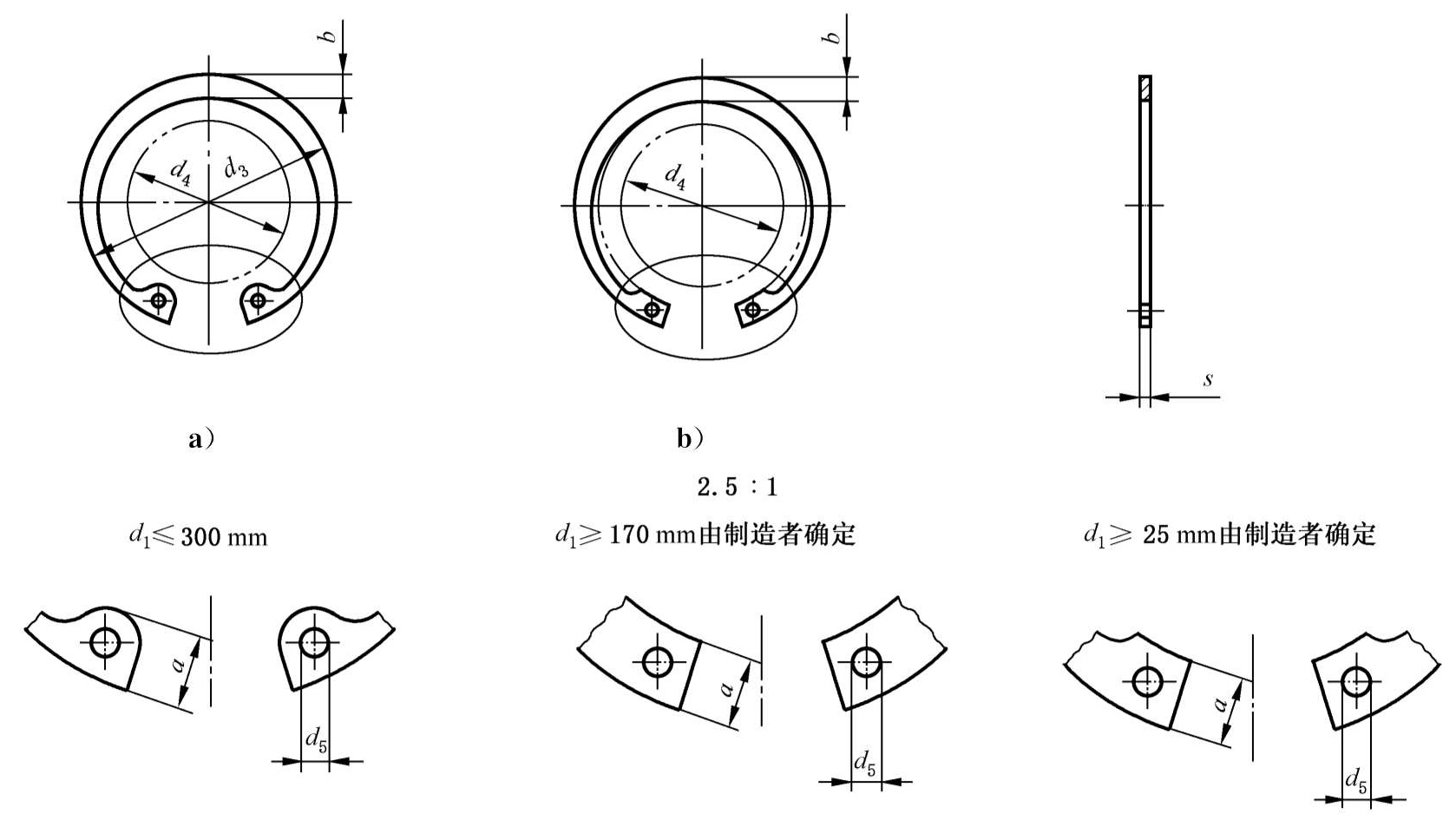

孔用弹性挡圈—A型(摘自GB/T 893.1-1986)

注：1．GB893.1-86，d0=8～200mm；GB893.2-86，d0=20～200mm。
2．A型系采用板材—冲切工艺制成；B型系采用线材—冲切工艺制成。
3．d3为允许套入的最大轴径：t=(d2-d0)/2
4．标记示例：
孔径d0=50mm,材料为65Mn, 热处理硬度为44～51HRC经表面氧化处理的A型孔用弹性挡圈：
挡圈GB/T 893.1 50
5．括号中逗号前后分别表示上偏差和下偏差。
6．本表的单位是mm。
