螺母

螺纹连接的标准元件分页导航
本页导航 广告链接
返回顶部

螺母

六角螺母 ->

六角开槽螺母 ->

六角锁紧螺母 ->

专用螺母 ->

圆螺母 ->

六角螺母

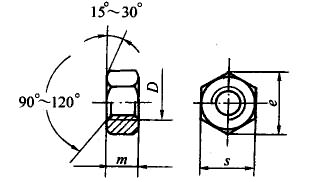

A级和B级粗牙(摘自GB/T 6170-2000)、细牙(摘自GB/T 6171-2000)1型六角螺母

注：1．括号内为非优选的规格。
2．表面处理：钢：不经处理，镀锌钝化、氧化；不锈钢和有色金属：简单处理。
3．性能等级：
螺纹规格d ： M1.6～M2.5 ； M3～M24 ； (M27)～(M39)； M42～M64
钢 ： 按协议 ； 6、8、10 ； 6、8、10 ； 按协议
不锈钢 ： A2-70 ； A4-70 ；A2-50、A4-50 ； 按协议
有色金属 ： CU2、CU3、AL4
4. 本表的单位是mm。
5. 标记示例：
螺纹规格D=M12、性能等级为8级、不经表面处理、A级1型六角螺母，标记为：螺母GB/T 6170 M12

螺纹规格(6H) 　e min 　s 　m max
D D×P max min
M1.6 - 3.41 3.2 3.02 1.3
M2 - 4.32 4 3.82 1.6
M2.5 - 5.45 5 4.82 2
M3 - 6.01 5.5 5.32 2.4
(M3.5) - 6.58 6 5.82 2.8
M4 - 7.66 7 6.78 3.2
M5 - 8.79 8 7.78 4.7
M6 - 11.05 10 9.78 5.2
M8 M8×1 14.38 13 12.73 6.8
M10 M10×1 (M10×1.25) 17.77 16 15.73 8.4
M12 M12×1.5 (M12×1.25) 20.03 18 17.73 10.8
(M14) (M14×1.5) 23 21 20.67 12.8
M16 M16×1.5 26.75 24 23.67 14.8
(M18) (M18×1.5) 29.56 27 26.16 15.8
M20 (M20×2) M20×1.5 32.95 30 29.16 18
(M22) (M22×1.5) 37.29 34 33 19.4
M24 M24×2 39.55 36 35 21.5
(M27) (M27×2) 45.2 41 40 23.8
M30 M30×2 50.85 46 45 25.6
(M33) (M33×2) 55.37 50 49 28.7
M36 M36×3 60.79 55 53.8 31
(M39) (M39×3) 66.44 60 58.8 33.4
M42 M42×3 72.02 65 63.1 34
(M45) (M45×3) 76.95 70 68.1 36
M48 M48×3 83.6 75 73.1 38
(M52) (M52×4) 88.25 80 78.1 42
M56 M56×4 93.56 85 82.8 45
(M60) (M60×4) 99.21 90 87.8 48
M64 M64×4 104.86 95 92.8 51

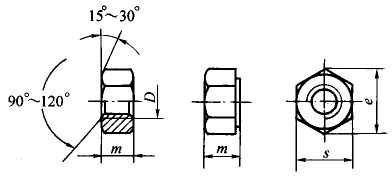

C级1型六角螺母(摘自GB/T 41-2000)

注：1．尽可能不采用括号内的规格。
2．表面处理：钢：不经处理、镀锌钝化。
3. 本表的单位是mm。
4. 标记示例：
螺纹规格D=M12、性能等级为5级、不经表面处理、C级的1型六角螺母，标记为：螺母GB/T 41 M12。

螺纹规格D (7H) 　e min 　s 　m max 性能等级(钢)
max min
M5 8.63 8 7.64 5.6 5
M6 10.89 10 9.64 6.4 5
M8 14.2 13 12.57 7.94 5
M10 17.29 16 15.57 9.54 5
M12 19.85 18 17.57 12.17 5
(M14) 22.78 21 20.16 13.9 5
M16 26.17 24 23.16 15.9 5
(M18) 29.56 27 26.16 16.9 4.5
M20 32.95 30 29.16 19 4.5
(M22) 37.29 34 33 20.2 4.5
M24 39.55 36 35 22.3 4.5
(M27) 45.2 41 40 24.7 4.5
M30 50.85 46 45 26.4 4.5
(M33) 55.37 50 49 29.5 4.5
M36 60.79 55 53.8 31.9 4.5
(M39) 66.44 60 58.8 34.3 4.5
M42 72.02 65 63.1 34.9 按协议
(M45) 76.95 70 68.1 36.9 按协议
M48 82.6 75 73.1 38.9 按协议
(M52) 88.25 80 78.1 42.9 按协议
M56 93.56 85 82.8 45.9 按协议
(M60) 99.21 90 87.8 48.9 按协议
M64 104.86 95 92.8 52.4 按协议

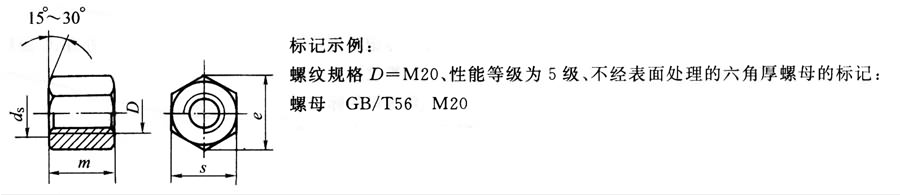

六角厚螺母(摘自GB/T 56-1988)

注：尽可能不采用括号中的规格。

螺纹规格D(6H)/mm M16 (M18) M20 (M22) M24 (M27) M30 M36 M42 M48
emin/mm 26.17 29.56 32.95 37.29 39.55 45.2 50.85 60.79 72.09 82.6
mmax/mm 25 28 32 35 38 42 48 55 65 75
smax/mm 24 27 30 34 36 41 46 55 65 75
smin/mm 23.16 26.16 29.16 33 35 40 45 53.8 63.1 73.1
性能等级(钢) 5、8、10
表面处理(钢) 1)不经处理；2)氧化

A级和B级粗牙(摘自GB/T 6172.1-2000)、细牙(摘自GB/T 6173-2000)六角薄螺母

注：1. 标记示例：螺纹规格D=M12、性能等级为04级、不经表面处理、A级六角薄螺母，标记为：螺母 GB/T 6172 M12。
2. 括号内为非优选的螺纹规格。
3. 表面处理：钢：不经处理、镀锌钝化、氧化；不锈钢：不经处理。
4. 本表的单位是mm。
5. 性能等级：
螺纹规格D M1.6～M2.5 M3～M24 (M27)～(M39) M42～M64
钢 按协议 04、05 04、05 按协议
不锈钢 A2-035、A4-035 A2-025、A4-025 按协议
有色金属 CU2、CU3、AL4

螺纹规格(6H) e min s m max
D D×P D×P max min
M1.6 － － 3.41 3.2 3.02 1
M2 － － 4.32 4 3.82 1.2
M2.5 － － 5.45 5 4.82 1.6
M3 － － 6.01 5.5 5.32 1.8
M4 － － 7.66 7 6.78 2.2
M5 － － 8.79 8 7.78 2.7
M6 － － 11.05 10 9.78 3.2
M8 M8×1 － 14.38 13 12.73 4
M10 M10×1 (M10×1.25) 17.77 16 15.73 5
M12 M12×1.5 (M12×1.25) 20.03 18 17.73 6
(M14) (M14×1.5) － 23.35 21 20.67 7
M16 M16×1.5 － 26.75 24 23.67 8
(M18) (M18×1.5) － 29.56 27 26.16 9
M20 (M20×2 M20×1.5 32.95? 30 29.16 10
(M22) (M22×1.5) － 37.29 34 33 11
M24 M24×2 － 39.55 36 35 12
(M27) (M27×2 － 45.2 41 40 13.5
M30 M30×2 － 50.85 46 45 15
(M33) (M33×2) － 55.37 50 49 16.5
M36 M36×3 － 60.79 55 53.8 18
(M39) (M39×3) － 66.44 60 58.8 19.5
M42 M42×3 － 72.02 65 63.1 21
(M45) (M45×3) － 76.95 70 68.1 22.5
M48 M48×3 － 83.6 75 73.1 24
(M52) (M52×4) － 88.25 80 78.1 26
M56 M56×4 － 93.56 85 82.8 28
(M60) (M60×4) － 99.21 90 87.8 30
M64 M64×4 － 104.86 95 92.9 32

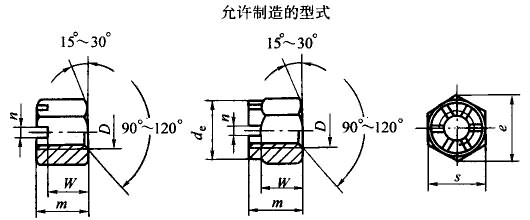

六角开槽螺母

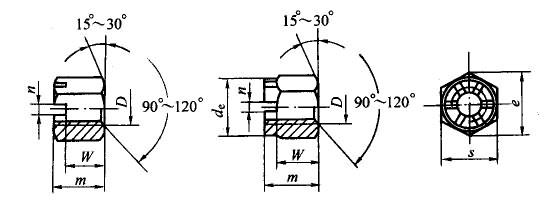

A级和B级粗牙(摘自GB/T 6178-1986)、细牙(摘自GB/T 9457-1988)1型六角开槽螺母

注：1. 标记示例：
螺纹规格D=M12、性能等级为8级、表面氧化、A级1型六角开槽螺母，标记为：螺母 GB/T 6178 M12。
2. 尽可能不采用括号内的规格。
3．本表的单位是mm。

C级1型六角开槽螺母(摘自GB/T 6179-1986)

注：1. 标记示例：
螺纹规格D=M5、性能等级为5级、不经表面处理、C级l型六角开槽螺母，标记为：螺母GB/T 6179 M5。
2. 尽可能不采用括号内的规格。
3．本表的单位是mm。

螺纹规格(6H) D e min s max s min m max w max w min n min 开口销 性能等级(钢) 表面处理(钢)
M5 8.63 8 7.64 7.6 5.6 4.4 1.4 1.2×12 4、5 1)不经处理;2)镀锌钝化
M6 10.89 10 9.64 8.9 6.4 4.9 2 1.6×14 4、5 1)不经处理;2)镀锌钝化
M8 14.2 13 12.57 10.94 7.94 6.44 2.5 2×16 4、5 1)不经处理;2)镀锌钝化
M10 17.59 16 15.57 13.54 9.54 8.04 2.8 2.5×20 4、5 1)不经处理;2)镀锌钝化
M12 19.85 18 17.57 17.17 12.17 10.37 3.5 3.2×22 4、5 1)不经处理;2)镀锌钝化
(M14) 22.78 21 20.16 18.9 13.9 12.1 3.5 3.2×26 4、5 1)不经处理;2)镀锌钝化
M16 26.17 24 23.16 21.9 15.9 14.1 4.5 4×28 4、5 1)不经处理;2)镀锌钝化
M20 32.95 30 29.16 25 19 16.9 4.5 4×36 4、5 1)不经处理;2)镀锌钝化
M24 39.55 36 35 30.3 22.3 20.2 5.5 5×40 4、5 1)不经处理;2)镀锌钝化
M30 50.85 46 45 35.4 26.4 24.3 7 6.3×50 4、5 1)不经处理;2)镀锌钝化
M36 60.79 55 53.8 40.9 31.9 29.4 7 6.3×65 4、5 1)不经处理;2)镀锌钝化

A级和B级粗牙(摘自GB/T 6180-1986)、细牙(摘自GB/T 9458-1988)2型六角开槽螺母

注：1. 标记示例：
螺纹规格D=M5、性能等级为9级、表面氧化、A级2型六角开槽螺母，标记为：螺母 GB/T 6180 M5；
螺纹规格D=M8×1、性能等级为8级、表面氧化、A级2型六角开槽细牙螺母，标记为：螺母 GB/T 9458 M8×1。
2. 尽可能不采用括号内的规格。
3．本表的单位是mm。

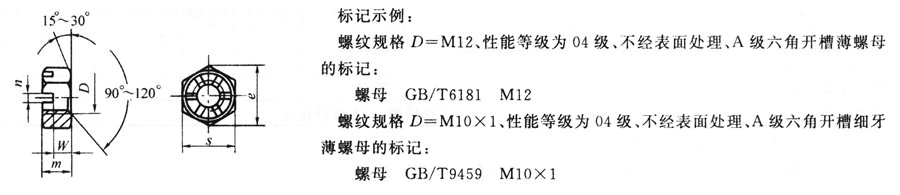

A级和B级粗牙(摘自GB/T 6181-1986)、细牙(摘自GB/T 9459-1988)六角开槽薄螺母

注：1.括号内的规格尽量不采用。
2.本表的单位是mm。
①仅用于GB/T 6181。

六角锁紧螺母

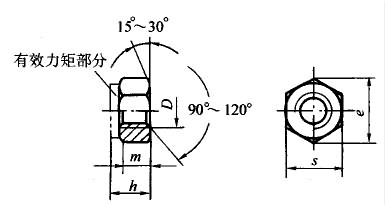

A和B级1型非金属嵌件六角锁紧螺母(摘自GB/T 889.1-2000)和六角锁紧螺母细牙(摘自GB/T 889.2-2000)

注：1. 标记示例：
螺纹规格D=M12、性能等级为8级、表面氧化、A级1型非金属嵌件六角锁紧螺母，标记为：螺母GB/T 889．1 M12；
2. 尽可能不采用括号内的规格；
3. A级用于D≤16mm，B级用于D＞16mm的螺母。
4．本表的单位是mm。

螺纹规格(6H) e min s max s min h max m min 性能等级(钢) 表面处理(钢)
D D×P D×P　
M3 － － 6.01 5.5 5.32 4.5 2.15 5、8、10 1)不经处理;2)镀锌钝化
M4 － － 7.66 7 6.78 6 2.9 5、8、10 1)不经处理;2)镀锌钝化
M5 － － 8.79 8 7.78 6.8 4.4 5、8、10 1)不经处理;2)镀锌钝化
M6 － － 11.05 10 9.78 8 4.9 5、8、10 1)不经处理;2)镀锌钝化
M8 M8×1 － 14.38 13 12.73 9.5 6.44 5、8、10 1)不经处理;2)镀锌钝化
M10 M10×1 M10×1.25 17.77 16 15.73 11.9 8.04 5、8、10 1)不经处理;2)镀锌钝化
M12 M12×1.25 M12×1.5 20.02 18 17.73 14.9 10.37 5、8、10 1)不经处理;2)镀锌钝化
(M14) (M14×1.5) － 23.36 21 20.67 17 12.1 5、8、10 1)不经处理;2)镀锌钝化
M16 M16×1.5 － 26.75 24 23.67 19.1 14.1 5、8、10 1)不经处理;2)镀锌钝化
M20 M20×1.5 － 32.95 30 29.16 22.8 16.9 5、8、10 1)不经处理;2)镀锌钝化
M24 M24×2 － 39.55 36 35 27.1 20.2 5、8、10 1)不经处理;2)镀锌钝化
M30 M30×2 － 50.85 46 45 32.6 24.3 5、8、10 1)不经处理;2)镀锌钝化
M36 M36×3 － 60.79 55 53.8 38.9 29.4 5、8、10 1)不经处理;2)镀锌钝化

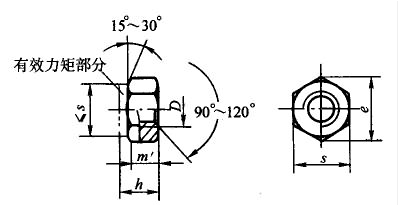

A和B级1型全金属六角锁紧螺母(摘自GB/T 6184-2000)

注：1. 标记示例：
螺纹规格D=M12、性能等级为8级、表面氧化、A级1型全金属六角锁紧螺母，标记为：螺母 GB/T6184 M12。
2. 尽可能不采用括号内的规格。
3．本表的单位是mm。

螺纹规格(6H) D e min s max s min h max h min mw min 性能等级(钢) 表面处理(钢)
M5 8.79 8 7.78 5.3 4.8 3.52 5、8、10 1)氧化;2)镀锌钝化
M6 11.05 10 9.78 5.9 5.4 3.92 5、8、10 1)氧化;2)镀锌钝化
M8 14.38 13 12.73 7.1 6.44 5.15 5、8、10 1)氧化;2)镀锌钝化
M10 17.77 16 15.73 9 8.04 6.43 5、8、10 1)氧化;2)镀锌钝化
M12 20.03 18 17.73 11.6 10.37 8.3 5、8、10 1)氧化;2)镀锌钝化
(M14) 23.36 21 20.67 13.2 12.1 9.68 5、8、10 1)氧化;2)镀锌钝化
M16 26.75 24 23.67 15.2 14.1 11.28 5、8、10 1)氧化;2)镀锌钝化
(M18) 29.56 27 26.16 17 15.01 12.08 5、8、10 1)氧化;2)镀锌钝化
M20 32.95 30 29.16 19 16.9 13.52 5、8、10 1)氧化;2)镀锌钝化
(M22) 37.29 34 33 21 18.1 14.5 5、8、10 1)氧化;2)镀锌钝化
M24 39.55 36 35 23 20.2 16.16 5、8、10 1)氧化;2)镀锌钝化
M30 50.85 46 45 26.9 24.3 19.44 5、8、10 1)氧化;2)镀锌钝化
M36 60.79 55 53.8 32.5 29.4 23.52 5、8、10 1)氧化;2)镀锌钝化

专用螺母

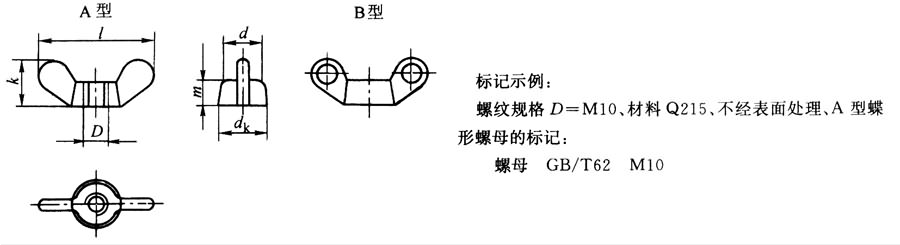

碟形螺母(摘自GB/T 62-1988)

注：1. 括号内的规格尽可能不采用。
2. 本表的单位是mm。

螺纹规格D×P(6H) dk d l k m 材料
M3×0.5 7 6 20 8 3.5 Q215、Q235、KT30-6
M4×0.7 8 7 24 10 4 Q215、Q235、KT30-6
M5×0.8 10 8 28 12 5 Q215、Q235、KT30-6
M6×1 12 10 32 14 6 Q215、Q235、KT30-6
M8×1 M8×1.25 15 13 40 18 8 Q215、Q235、KT30-6
M10×1.5 M10×1.25 18 15 48 22 10 Q215、Q235、KT30-6
M12×1.75 M12×1.5 22 19 58 27 12 Q215、Q235、KT30-6
(M14×2) (M14×1.5) 26 23 64 30 14 Q215、Q235、KT30-6
M16×2 M16×1.5 30 26 72 32 14 Q215、Q235、KT30-6

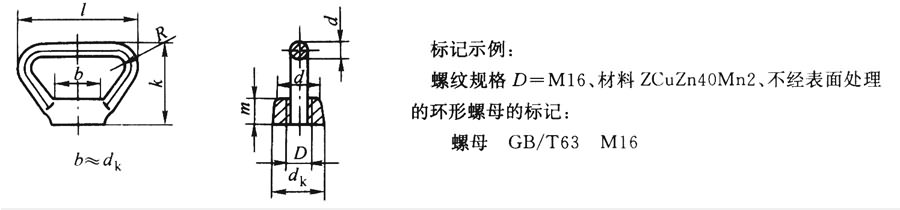

环形螺母(摘自GB/T 63-1988)

注：1. 括号内的规格尽可能不采用。
2. 本表的单位是mm。

螺纹规格D(6H) d1 dk d l k m R 材料
M12 10 24 20 66 52 15 6 ZCuZn40Mn2
(M14) 10 24 20 66 52 15 6 ZCuZn40Mn2
M16 12 30 26 76 60 18 6 ZCuZn40Mn2
(M18) 12 30 26 76 60 18 6 ZCuZn40Mn2
M20 13 36 30 86 72 22 8 ZCuZn40Mn2
(M22) 13 36 30 86 72 22 8 ZCuZn40Mn2
M24 14 46 38 98 84 26 10 ZCuZn40Mn2

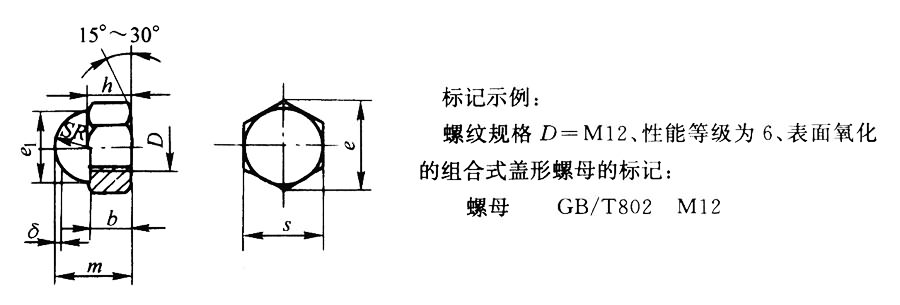

组合式盖形螺母(摘自GB/T 802-1988)

注：1．括号内的规格尽可能不采用。
2．本表的单位是mm。

螺纹规格D(6H) s|max s|min e min e1 max R≈ h b δ m min 性能等级 表面处理
M3 5.5 5.32 6.01 5 2.5 － － － － 6、8 1)氧化;2)镀锌钝化
M4 7 6.78 7.66 6 3 － － － － 6、8 1)氧化;2)镀锌钝化
M5 8 7.78 8.79 7.2 3.6 5.5 4 0.5 9 6、8 1)氧化;2)镀锌钝化
M6 10 9.78 11.05 9.2 4.6 6.5 5 0.8 11 6、8 1)氧化;2)镀锌钝化
M8 13 12.73 14.38 13 6.5 8 6 0.8 15 6、8 1)氧化;2)镀锌钝化
M10 16 15.73 17.77 16 8 10 8 0.8 18 6、8 1)氧化;2)镀锌钝化
M12 18 17.73 20.03 18 9 12 10 1 22 6、8 1)氧化;2)镀锌钝化
(M14) 21 20.67 23.35 20 10 13 11 1 24 6、8 1)氧化;2)镀锌钝化
M16 24 23.67 26.75 22 11.5 15 13 1 26 6、8 1)氧化;2)镀锌钝化
(M18) 27 26.16 29.56 25 12.5 17 14 1.2 30 6、8 1)氧化;2)镀锌钝化
M20 30 29.16 32.95 28 14 19 16 1.2 35 6、8 1)氧化;2)镀锌钝化
(M22) 34 33 37.29 30 15 21 18 1.2 38 6、8 1)氧化;2)镀锌钝化
M24 36 35 39.55 34 17 22 19 1.2 40 6、8 1)氧化;2)镀锌钝化

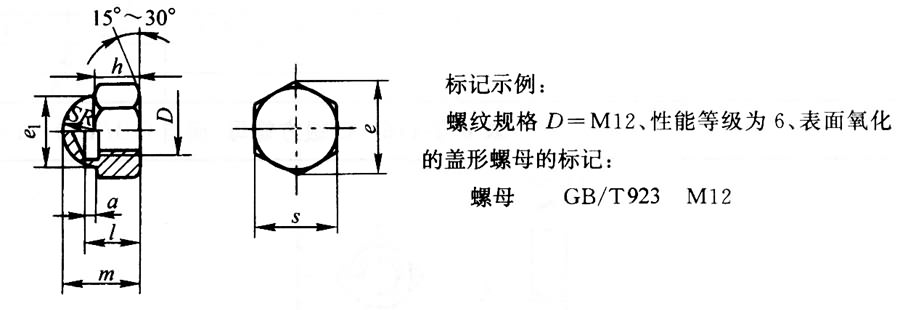

盖形螺母(摘自GB/T 923-1988)

注：1．括号内的规格尽可能不采用。
2．本表的单位是mm。

螺纹规格D(6H) s|max s|min e min e1 max R≈ h a min m d1 i 性能等级 表面处理
M3 5.5 5.32 6.01 5 2.5 2.5 － 6 － 5 5、6 1)氧化;2)镀锌钝化
M4 7 6.78 7.66 6 3 3 － 7 － 5 5、6 1)氧化;2)镀锌钝化
M5 8 7.78 8.79 7.2 3.6 4 2 9 5.5 6 5、6 1)氧化;2)镀锌钝化
M6 10 9.78 11.05 9.2 4.6 5 2.5 11 6.5 7 5、6 1)氧化;2)镀锌钝化
M8 13 12.73 14.38 13 6.5 6 3 15 8.5 11 5、6 1)氧化;2)镀锌钝化
M10 16 15.73 17.77 16 8 8 4 18 10.5 13 5、6 1)氧化;2)镀锌钝化
M12 18 17.73 20.03 18 9 10 4.5 22 13 16 5、6 1)氧化;2)镀锌钝化
(M14) 21 20.67 23.35 20 10 11 5 24 15 17 5、6 1)氧化;2)镀锌钝化
M16 24 23.67 26.75 22 11.5 13 5 26 17 19 5、6 1)氧化;2)镀锌钝化
(M18) 27 26.16 29.56 25 12.5 14 6 29 19 22 5、6 1)氧化;2)镀锌钝化
M20 30 29.16 32.95 28 14 16 6 32 21 25 5、6 1)氧化;2)镀锌钝化
(M22) 34 33 37.29 30 15 18 6 35 23 26 5、6 1)氧化;2)镀锌钝化
M24 36 35 39.55 34 17 19 7 38 25 28 5、6 1)氧化;2)镀锌钝化

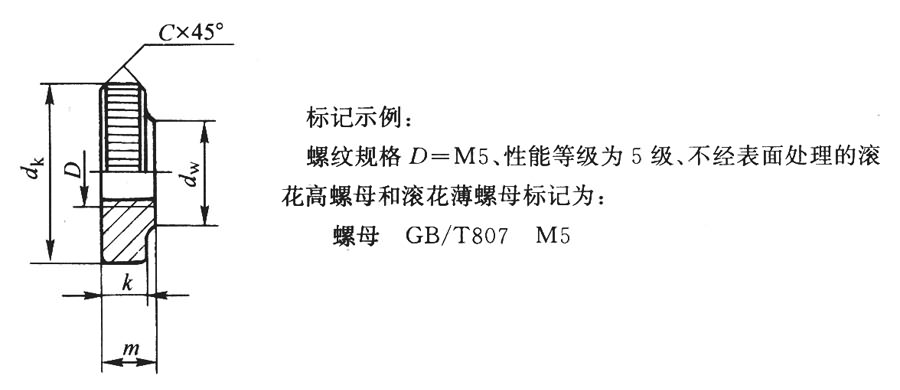

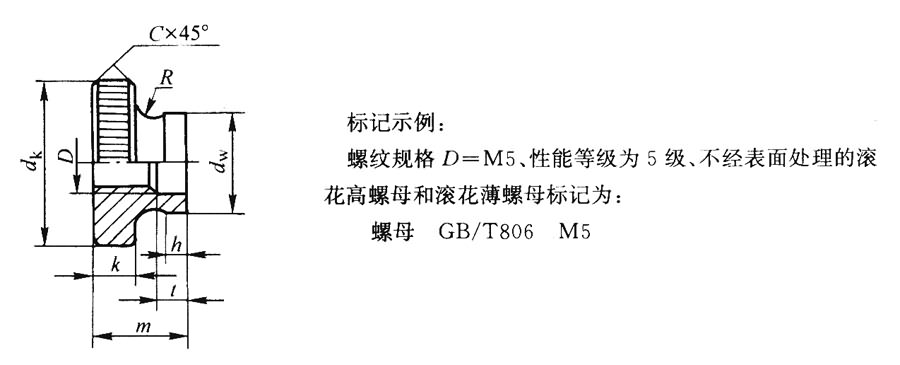

滚花高螺母(摘自GB/T 806-1988)

注：本表的单位是mm。

螺纹规格(6H)D M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
dk(滚花前) max 7 8 9 11 12 16 20 24 30
min 6.78 7.78 8.78 10.73 11.73 15.73 19.67 23.67 29.67
k 2 2.2 2.8 3 4 5 6 8
dw max 4 4.5 5 6 8 10 12 16 20
min 3.7 4.2 4.7 5.7 7.64 9.64 11.57 15.57 19.48
C 0.2 0.3 0.5 0.8
mmax 4.7 5 5.5 7 8 10 12 16 20
tmax 1.5 2 2.5 3 4 5 6.5
Rmin 1.25 1.5 2 2.5 3 4 5
h 0.8 1 1.2 1.5 2 2.5 3 3.8
d1 3.6 3.8 4.4 5.2 6.4 9 11 13 17.5

滚花薄螺母(摘自GB/T 807-1988)

注：本表的单位是mm。

螺纹规格(6H)D M1.4 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
dk(滚花前) max 6 7 8 9 11 12 16 20 24 30
min 5.78 6.78 7.78 8.78 10.73 11.73 15.73 19.67 23.67 29.67
k 1.5 2 2 2 2.5 2.5 3.5 4 5 6
dw max 3.5 4 4.5 5 6 8 10 12 16 20
min 3.2 3.7 4.2 4.7 5.7 7.64 9.64 11.57 15.57 19.48
C 0.2 0.3 0.5 0.8
mmax 2 2.5 2.5 2.5 3 3 4 5 6 8

C级方螺母(摘自GB/T 39-1988)

注：1.尽可能不采用括号内的规格。
2.标记示例：
螺纹规格D=M16、性能等级为5级、不经过表面处理、C级方螺母，标记为：螺母GB/T 39 M12。
3.本表的单位是mm。

螺纹规格 D(7H) s max s min m max m min e min
M3 5.5 5.2 2.4 1.4 6.76
M4 7 6.64 3.2 2 8.63
M5 8 7.64 4 2.8 9.93
M6 10 9.64 5 3.8 12.53
M8 13 12.57 6.5 5 16.34
M10 16 15.57 8 6.5 20.24
M12 18 17.57 10 8.5 22.84
(M14) 21 20.16 11 9.2 26.21
M16 24 23.16 13 11.2 30.11
(M18) 27 26.16 15 13.2 34.01
M20 30 29.16 16 14.2 37.91
(M22) 34 33 18 16.2 42.9
M24 36 35 19 16.9 45.5

圆螺母

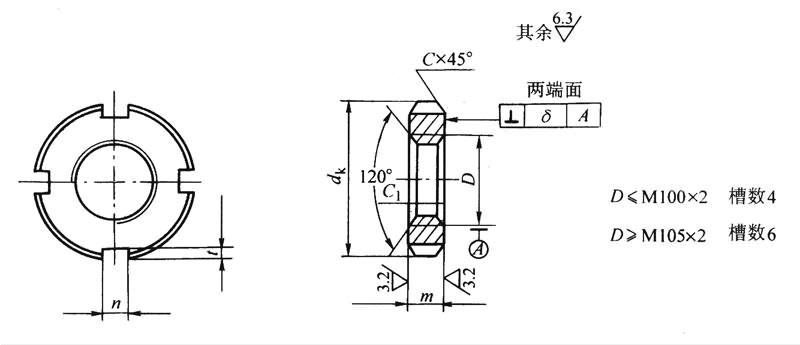

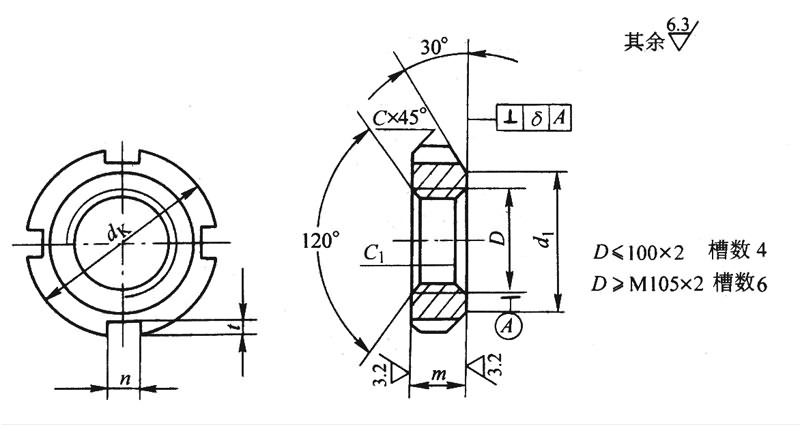

小圆螺母(摘自GB/T 810-1988)

注：本表的单位是mm。

螺纹规格D×P dk m 　n max 　n min 　t max 　t min C C1
M10×1 20 6 4.3 4 2.6 2 0.5 0.5
M12×1.25 22 6 4.3 4 2.6 2 0.5 0.5
M14×1.5 25 6 4.3 4 2.6 2 0.5 0.5
M16×1.5 28 6 4.3 4 2.6 2 0.5 0.5
M18×1.5 30 6 5.3 5 3.1 2.5 0.5 0.5
M20×1.5 32 6 5.3 5 3.1 2.5 0.5 0.5
M22×1.5 35 8 5.3 5 3.1 2.5 0.5 0.5
M24×1.5 38 8 5.3 5 3.1 2.5 0.5 0.5
M27×1.5 42 8 5.3 5 3.1 2.5 1 0.5
M30×1.5 45 8 5.3 5 3.1 2.5 1 0.5
M33×1.5 48 8 5.3 5 3.1 2.5 1 0.5
M36×1.5 52 8 6.3 6 3.6 3 1 0.5
M39×1.5 55 8 6.3 6 3.6 3 1 0.5
M42×1.5 58 8 6.3 6 3.6 3 1 0.5
M45×1.5 62 8 6.3 6 3.6 3 1 0.5
M48×1.5 68 10 6.3 6 3.6 3 1 0.5
M52×1.5 72 10 8.36 8 4.25 3.5 1 0.5
M56×2 78 10 8.36 8 4.25 3.5 1 1
M60×2 80 10 8.36 8 4.25 3.5 1 1
M64×2 85 10 8.36 8 4.25 3.5 1 1
M68×2 90 10 8.36 8 4.25 3.5 1 1
M72×2 95 12 8.36 8 4.25 3.5 1 1
M76×2 100 12 10.36 10 4.75 4 1 1
M80×2 105 12 10.36 10 4.75 4 1.5 1
M85×2 110 12 10.36 10 4.75 4 1.5 1
M90×2 115 12 10.36 10 4.75 4 1.5 1
M95×2 120 12 10.36 10 4.75 4 1.5 1
M100×2 125 12 12.43 12 5.75 5 1.5 1
M105×2 130 15 12.43 12 5.75 5 1.5 1
M110×2 135 15 12.43 12 5.75 5 1.5 1
M115×2 140 15 12.43 12 5.75 5 1.5 1
M120×2 145 15 14.43 14 6.75 6 1.5 1
M125×2 150 15 14.43 14 6.75 6 1.5 1
M130×2 160 15 14.43 14 6.75 6 1.5 1
M140×2 170 18 14.43 14 6.75 6 1.5 1
M150×2 180 18 14.43 14 6.75 6 1.5 1
M160×3 195 18 14.43 14 6.75 6 2 1.5
M170×3 205 18 16.43 16 7.9 7 2 1.5
M180×3 220 22 16.43 16 7.9 7 2 1.5
M190×3 230 22 16.43 16 7.9 7 2 1.5
M200×3 240 22 16.43 16 7.9 7 2 1.5

圆螺母(摘自GB/T 812-1988)

注：1．本表的单位是mm。
2．带*的螺纹规格仅用于滚动轴承锁紧装置。

螺纹规格D×P dk d1 m 　n max 　n min 　t max 　t min C C1
M10×1 22 16 8 4.3 4 2.6 2 0.5 0.5
M12×1.25 25 19 8 4.3 4 2.6 2 0.5 0.5
M14×1.5 28 20 8 4.3 4 2.6 2 0.5 0.5
M16×1.5 30 22 8 5.3 5 3.1 2.5 0.5 0.5
M18×1.5 32 24 8 5.3 5 3.1 2.5 0.5 0.5
M20×1.5 35 27 8 5.3 5 3.1 2.5 0.5 0.5
M22×1.5 38 30 10 5.3 5 3.1 2.5 1 0.5
M24×1.5 42 34 10 5.3 5 3.1 2.5 1 0.5
M25×1.5* 42 34 10 5.3 5 3.1 2.5 1 0.5
M27×1.5 45 37 10 5.3 5 3.1 2.5 1 0.5
M30×1.5 48 40 10 5.3 5 3.1 2.5 1 0.5
M33×1.5 52 43 10 6.3 6 3.6 3 1 0.5
M35×1.5* 52 43 10 6.3 6 3.6 3 1 0.5
M36×1.5 55 46 10 6.3 6 3.6 3 1.5 0.5
M39×1.5 58 49 10 6.3 6 3.6 3 1.5 0.5
M40×1.5* 58 49 10 6.3 6 3.6 3 1.5 0.5
M42×1.5 62 53 10 6.3 6 3.6 3 1.5 0.5
M45×1.5 68 59 10 6.3 6 3.6 3 1.5 0.5
M48×1.5 72 61 12 8.36 8 4.25 3.5 1.5 1
M50×1.5* 72 61 12 8.36 8 4.25 3.5 1.5 1
M52×1.5 78 67 12 8.36 8 4.25 3.5 1.5 1
M55×2* 78 67 12 8.36 8 4.25 3.5 1.5 1
M56×2 85 74 12 8.36 8 4.25 3.5 1.5 1
M60×2 90 79 12 8.36 8 4.25 3.5 1.5 1
M64×2 95 84 12 8.36 8 4.25 3.5 1.5 1
M65×2* 95 84 12 8.36 8 4.25 3.5 1.5 1
M68×2 100 88 12 10.36 10 4.25 3.5 1.5 1
M72×2 105 93 15 10.36 10 4.75 4 1.5 1
M75×2* 105 93 15 10.36 10 4.75 4 1.5 1
M76×2 110 98 15 10.36 10 4.75 4 1.5 1
M80×2 115 103 15 10.36 10 4.75 4 1.5 1
M85×2 120 108 15 10.36 10 4.75 4 1.5 1
M90×2 125 112 18 12.43 12 4.75 4 1.5 1
M95×2 130 117 18 12.43 12 5.75 5 1.5 1
M100×2 135 122 18 12.43 12 5.75 5 1.5 1
M105×2 140 127 18 12.43 12 5.75 5 1.5 1
M110×2 150 135 18 14.43 14 6.75 6 1.5 1
M115×2 155 140 22 14.43 14 6.75 6 1.5 1
M120×2 160 145 22 14.43 14 6.75 6 1.5 1
M125×2 165 150 22 14.43 14 6.75 6 1.5 1
M130×2 170 155 22 14.43 14 6.75 6 1.5 1
M140×2 180 165 26 14.43 14 6.75 6 1.5 1
M150×2 200 180 26 16.43 16 7.9 7 1.5 1
M160×3 210 190 26 16.43 16 7.9 7 2 1.5
M170×3 220 200 26 16.43 16 7.9 7 2 1.5
M180×3 230 210 30 16.43 16 7.9 7 2 1.5
M190×3 240 220 30 16.43 16 7.9 7 2 1.5
M200×3 250 230 30 16.43 16 7.9 7 2 1.5
<- 上一项 下一项 ->
