国外电液伺服阀主要产品
BOSCH比例溢流阀(不带位移控制)
|
BOSCH比例溢流阀(不带位移控制) |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
结 构 图 |
NG6(直动式) |
NG6(先导式) |
NG10(先导式) |
||||||||||||
|
|
|
|
|||||||||||||
|
技
术
性
能 |
型 号 |
板式,NG6(ISO4401)直动 |
板式,NG6(ISO4401)先导 |
板式,NG10(ISO4401)先导 |
|||||||||||
|
额定流量/L·min-1 |
1.0(最大1.5) |
40 |
120 |
||||||||||||
|
额定压力/MPa |
8 |
18 |
25 |
31.5 |
8 |
18 |
31.5 |
8 |
18 |
25 |
31.5 |
||||
|
最低压力/MPa |
0.3 |
0.4 |
0.6 |
0.8 |
0.7 |
0.8 |
1.0 |
0.9 |
1.0 |
1.1 |
1.2 |
||||
|
最高工作压力/MPa |
P口:31.5 |
||||||||||||||
|
T口:25(静态) |
|||||||||||||||
|
暂载率 |
100% |
||||||||||||||
|
电磁铁连接型式 |
DIN43650/ISO4400连接件 |
||||||||||||||
|
电磁铁电流/A |
0.8 |
2.5 |
0.8 |
2.5 |
0.8 |
2.5 |
|||||||||
|
线圈阻抗/Ω |
22 |
2.5 |
22 |
2.5 |
22 |
2.5 |
|||||||||
|
功率/V·A |
18 |
25 |
18 |
25 |
18 |
25 |
|||||||||
|

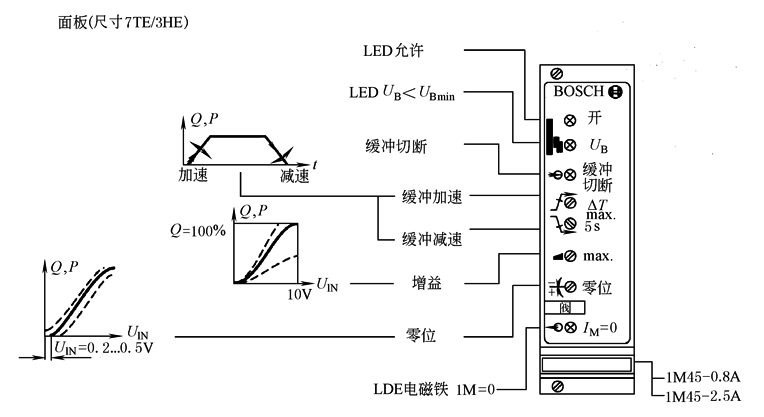

配套放大器 |
0.8A/18V·A |
K:1M45-0.8AM:1M08-12GC1P:AS0.8-V |
|||||||||||||
|
2.5A/25V·A |
K:1M45-2.5AM:1M25-12GC1P:AS2.5-VB |
||||||||||||||
|
滞环 |
≤±2% |
||||||||||||||
|
分辨率 |
≤±1.5% |
||||||||||||||
|
响应时间 100%指令信号 |
上升:<30ms 下降:<70ms |
上升:<30ms 下降:<70ms |
上升:<300ms 下降:<300ms |
||||||||||||
|
工作介质 |
符合DIN51524…535液压油,使用其他液压油时,先向厂家咨询 |
||||||||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
||||||||||||||
|
油液温度/℃ |
-20~80 |
||||||||||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14 |
||||||||||||||
|

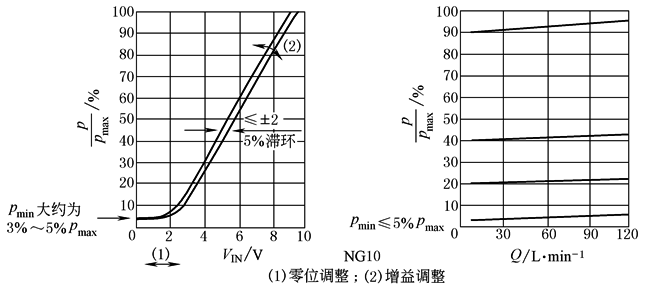

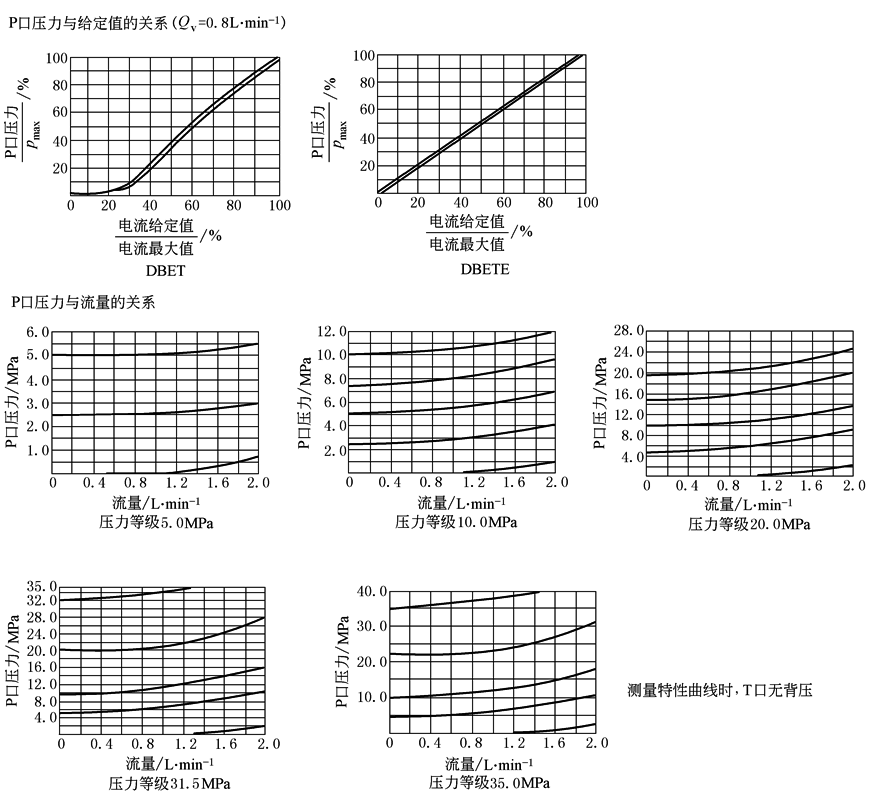

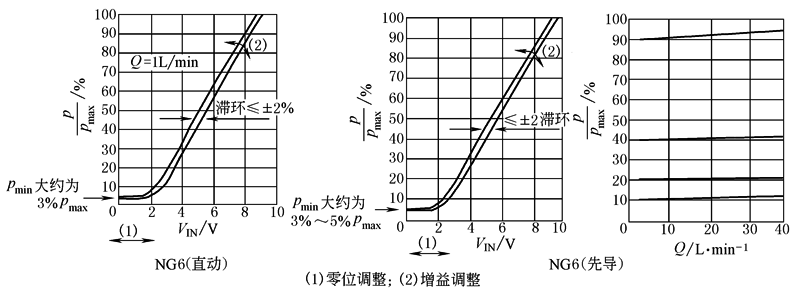

特 性 曲 线 |
|
||||||||||||||
BOSCH比例溢流阀和线性比例溢流阀(带位移控制)
|
BOSCH比例溢流阀和线性比例溢流阀(带位移控制) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|

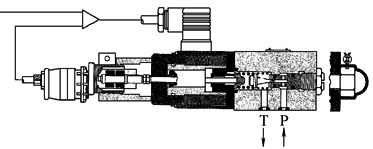

结 构 图 |
NG6 |
NG6线性 |
|||||||||
|
|
|
||||||||||
|
技 术 性 能 |
型号 |
NG6(带位移反馈) |
NG6线性 |
||||||||
|
额定流量/L·min-1 |
1.0(3.0) |
||||||||||
|
工作压力范围/MPa |
0.1~2.5 |
0.3~8,0.4~18,0.5~25,0.6~31.5 |
|||||||||
|
最低压力/MPa |
0.1 |
0.3 |
0.4 |
0.5 |
0.6 |
0.3 |
0.4 |
0.5 |
0.6 |
||
|
最高工作压力/MPa |
P |
31.5 |
31.5 |
||||||||
|
T |
0.2 |
≤20 |
|||||||||
|
工作介质 |
符合DIN51524…535液压油,使用其他液压油时,先向厂家咨询 |
||||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
||||||||||
|
油液温度/℃ |
-20~80 |
||||||||||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14,通过采用βx=75过滤器达到x=10 |
||||||||||
|
滞环/% |
≤±0.3 |
≤±1 |
|||||||||
|
分辨率/% |
≤±0.2 |
≤±0.8 |
|||||||||
|
响应时间/ms 100%指令信号 |
45 25ms(特征参数对应PV60) |
45 25ms(特征参数对应放大器PDL1) |
|||||||||
|
传感器连接型式 |
特殊连接件 |
||||||||||
|
电磁铁电流/A |
最大3.7 |
最大2.7 |
|||||||||
|
线圈阻抗/Ω |
2.5(20℃) |
||||||||||
|
功率/V·A |
50 |
25 |
|||||||||
|
配套放大器 |
PV60,PV60-RGC1,PV60-RGC3 |
PDL1,PDL1-RFC1,PDL1-RGC3 |
|||||||||
|

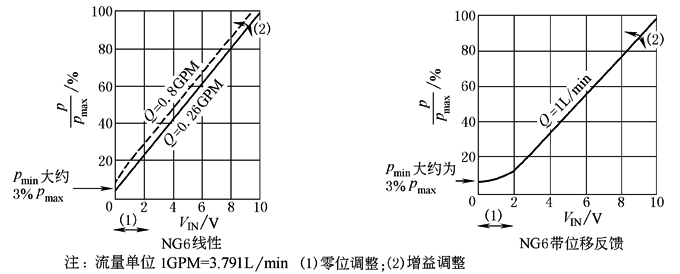

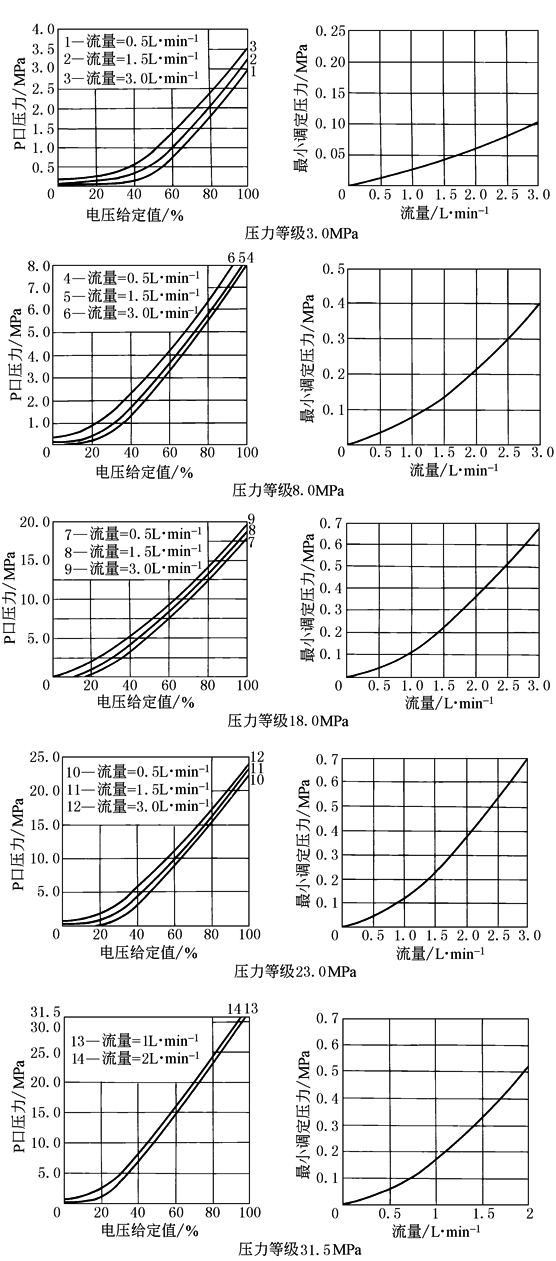

特 性 曲 线 |
|
||||||||||

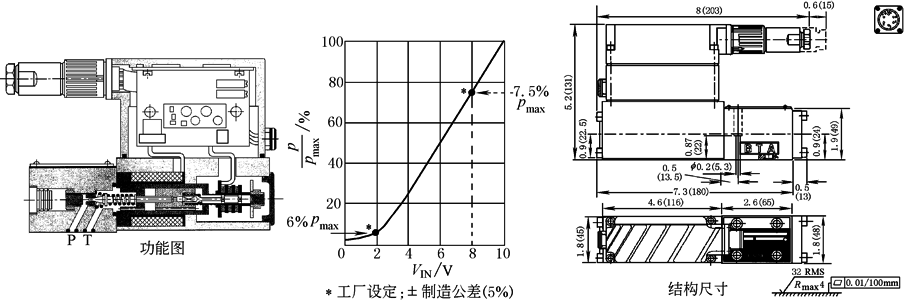

BOSCH NG6带集成放大器比例溢流阀
|
BOSCHNG6带集成放大器比例溢流阀 |
||||||||
|---|---|---|---|---|---|---|---|---|
|
结构外形及性能曲线 |
|
|||||||
|
技术性能 |
安装型式 |
板式,连接尺寸符合NG6(ISO 4401) |
安装位置 |
任意 |
||||
|
环境温度/℃ |
-20~50 |
油液温度/℃ |
-20~80 |
|||||
|
工作介质 |
符合DIN51524-535液压油,使用其他 油液时,先向厂家咨询 |
黏度范围/mm2·s-1 |
20~100(推荐) 10~800(最大) |
|||||
|
清洁度 |
通过采用βx=75过滤器达到x=10,允许污染等级NAS1638-8,ISO4406-17/14 |
|||||||
|
额定流量 /L·min-1 |
1.0(最大1.5) |
工作压力范围/MPa (当Q=1L·min-1) |
0.3~8.0,0.4~18,0.5~25,0.8~31.5 |
|||||
|
最高工作压力/MPa |
P口:31.5T口:≤0.2(静态25) |
|||||||
|
滞环 |
≤0.2% |
分辨率 |
≤0.1% |
制造公差 |
≤±5% |
|||
|
响应100%指令信号 响应10%指令信号 |
30ms 10ms |
温漂 |
<1%,当ΔT=72°F(22℃) |
|||||
|
暂载率 |
100% |
防护等级 |
IP 65DIN 40050和IEC 14434/5 |
|||||
|
连接 |
7芯插头Pg11 |
电源:端子A: B:OV |
额定24V DC 最小21V DC/最大40V DC,最大波纹2V DC |
|||||
BOSCH NG10比例溢流阀和比例减压阀(带位移控制)
|
BOSCH NG10比例溢流阀和比例减压阀(带位移控制) |
|||||
|---|---|---|---|---|---|
|

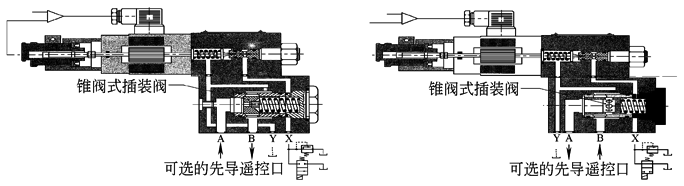

功能图 |
|
||||
|
技术性能 |
型 号 |
比例溢流阀 比例减压阀 |
型 号 |
比例溢流阀 比例减压阀 |
|
|
额定流量/L·min-1 |
120 |
介质清洁度 |
NAS1638-8或ISO4406-17/14,通过采用βx=75过滤器达到x=10 |
||
|
公称压力/MPa |
18,31.5 |
||||
|
最低压力/MPa |
0.6,0.8 |
滞环/% |
≤±0.1 |
||
|
最高工作压力/MPa |
A,B |
31.5 |
分辨率/% |
≤±0.5 |
|
|
Y |
0.2控制油外排 |
响应时间(100%指令信号) |
80ms |
||
|
X |
31.5先导遥控 |
位移传感器连接型式 |
特殊连接件 |
||
|
工作介质 |
符合DIN 51524…535液压油,使用其他液压油时,先向厂家咨询 |
电磁铁电流/A |
最大3.7 |
||
|
线圈阻抗R20/Ω |
2.5 |
||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
功率/W |
50 |
||
|
配套放大器 |
PV60,PV60-RGC1,PV60-RGC3 |
||||
|
油液温度/℃ |
-20~80 |
质量/kg |
9.5 |
||
|

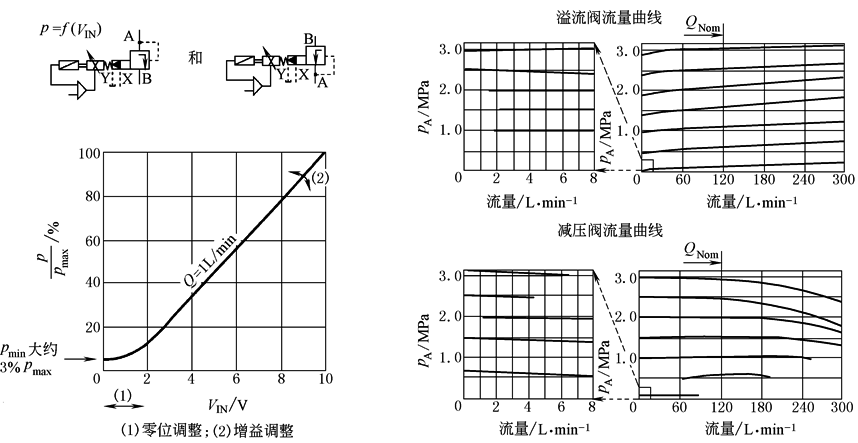

特性曲线 |
|
||||

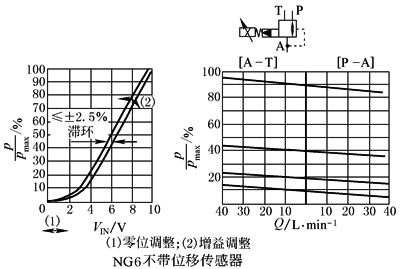

BOSCH NG6三通比例减压阀(不带/带位移控制)
|
BOSCH NG6三通比例减压阀(不带/带位移控制) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|

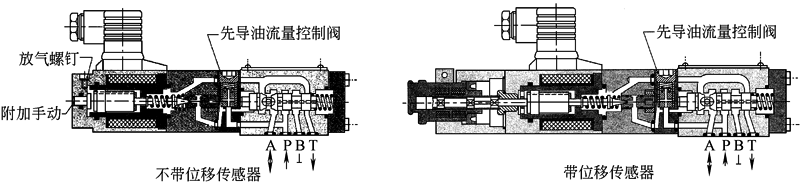

功能图 |
|
||||||||
|
技 术
性
能 |
型 号 |
不带位移传感器(NG6) 带位移传感器(NG6) |
型号 |
不带位移传感器(NG6) |
带位移传感器(NG6) |
||||
|
额定流量 |
40 |
油液温度/℃ |
-20~80 |
||||||
|
控制油流量 |
约0.6 |
介质清洁度 |
NAS1638-8或ISO 4406-17/14,通过采用βx=75过滤器达到x=10 |
||||||
|
A口公称压力/MPa |
7.5 |
17.5 |
31 |
||||||
|
A口最低压力/MPa |
0,或T口压力 |
暂载率 |
100% |
||||||
|
P口进口压力/MPa |
最小pp=pA+0.5 |
最小滞环 |
≤±2% |
≤±1% |
|||||
|
最高工作压力/MPa |
A,B |
31.5 |
响应时间 100%指令信号 |
上升:80ms 下降:≤250ms |
50ms(100%指令信号) 20ms(10%指令信号) |
||||
|
T |
25B堵住 |
||||||||
|
工作介质 |
符合DIN51524…535液压油,使用其他液压油时,先向厂家咨询 |
传感器连接型式 |
特殊连接件 |
||||||
|
电磁铁电流/A |
最大0.8 |
最大2.5 |
|||||||
|
线圈阻抗R20/Ω |
22 |
2.5 |
|||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
功率/V·A |
18 |
25 |
|||||
|
配套放大器 |
1M45-0.8A,1M0.8-RGC1,AS0.8-V |
PDV45,PV45-RGC1,PV45-RGC3 |
|||||||
|
质量/kg |
2.3 |
2.4 |
|||||||
|
特性曲线 |
|
|
|||||||

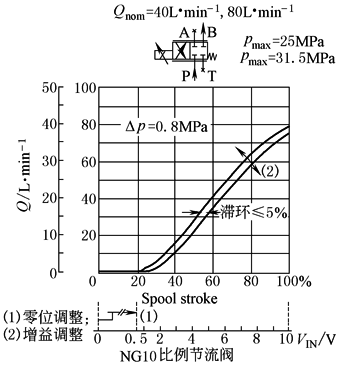

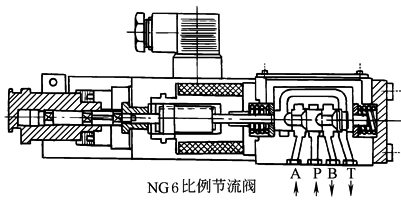

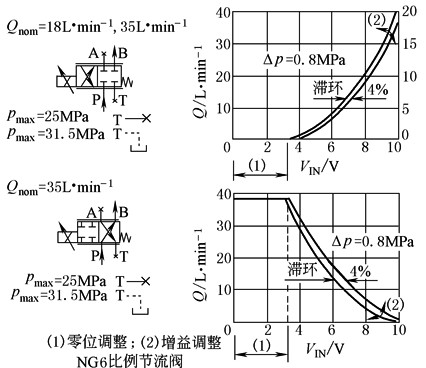

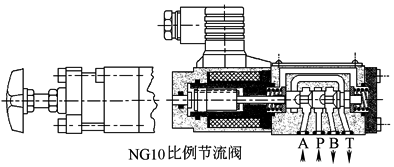

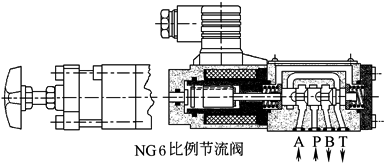

BOSCH NG6、NG10比例节流阀(不带位移控制)
|
BOSCH NG6、NG10比例节流阀(不带位移控制) |
|
|||||||
|---|---|---|---|---|---|---|---|---|
|
功 能 图 |
|
|
|
|||||
|
技
术
性
能 |
型号 |
NG6 |
NG10 |
型号 |
NG6 |
NG10 |
|
|
|
比例节流阀 |
比例节流阀 |
|
||||||
|
Δp=0.8MPa公称流量/L·min-1 |
每个通道 18或35 |
每个通道 40或80 |
暂载率/% |
100(9VDC) |
|
|||
|
滞环/% |
≤±2 |
≤±5 |
|
|||||
|
泄漏/节流口I=0(Δp=10MPa) |
≤80cm3/min |
≤150cm3/min |
灵敏度/% |
≤±1.5 |
≤±3 |
|
||
|
响应时间/ms 100%指令信号 |
上升:50 下降:20 |
上升:100 下降:100 |
||||||
|
最高工作 压力/MPa |
P,A,B口 |
31.5 |
||||||
|
T口 |
25 |
(特征参数对应1M45-2.5A) |
|
|||||
|
工作介质 |
符合DIN51524…535液压油,使用其他液压油时,先向厂家咨询 |
电磁铁电流/A |
最大2.5 |
最大2.5 |
|
|||
|
线圈阻抗R20/Ω |
3.0 |
5.8 |
|
|||||
|
黏度范围/mm2·s-1 |
20~100mm2/s(推荐),最大范围10~800mm2/s |
功率/W |
25(max) |
50(max) |
|
|||
|
配套放大器 |
1M45-2.5A,AS2.5-V,PV45-RGC3 |
1M45-2.5A,AS2.5-V,1M25-RGC1 |
||||||
|
油液温度/℃ |
-20~80 |
|
||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14,通过采用βx=75过滤器达到x=10 |
质量/kg |
2 |
2.3 |
|
|||
|
特 性 曲 线 |
|
|
|
|||||
BOSCH NG6、NG10比例节流阀(带位移控制)
|
BOSCHNG6、NG10比例节流阀(带位移控制) |
||||||||
|---|---|---|---|---|---|---|---|---|
|

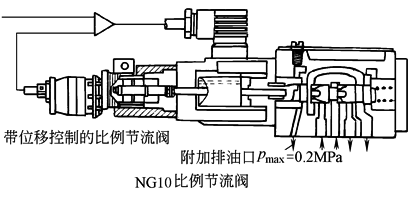

结 构 图 |
|
|
||||||
|
技
术
性
能 |
型 号 |
NG6比例节流阀 |
NG10比例节流阀 |
|||||
|
Δp=0.8MPa公称流量 /L·min-1 |
10 |
20 |
35 |
20 |
40 |
80 |
||
|
泄漏/节流口 I=0 (Δp=10MPa) |
≤80cm3/min |
|||||||
|
最高工作 压力/MPa |
P、A、B口 |
31.5 |
31.5 |
|||||
|
T口 |
25 |
25 |
||||||
|
L口 |
|
≤0.2 |
||||||
|
工作介质 |
符合DIN51524…535液压油,使用其他液压油时,先向厂家咨询 |
|||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
|||||||
|
油液温度/℃ |
-20~80 |
|||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14,通过采用βx=75过滤器达到x=0 |
|||||||
|
暂载率/% |
100(9VDC) |
100 |
||||||
|
滞环/% |
≤±0.3 |
≤±0.3 |
||||||
|
灵敏度/% |
≤±0.2 |
≤±0.2 |
||||||
|
响应时间/ms 100%指令信号 |
≈12 (特征参数对应放大器QV45) |
≈25 ≈15ms(特征参数对应放大器QV60) |
||||||
|
电磁铁电流/A |
最大2.7 |
最大3.7 |
||||||
|
线圈阻抗R20/Ω |
3.0 |
2.5 |
||||||
|
功率/W |
25(max) |
50(max) |
||||||
|
配套放大器 |
QV45,QV45-RGC1,QV45-RGC3 |
QV60,QV60-RGC1,QV60-RGC3 |
||||||
|

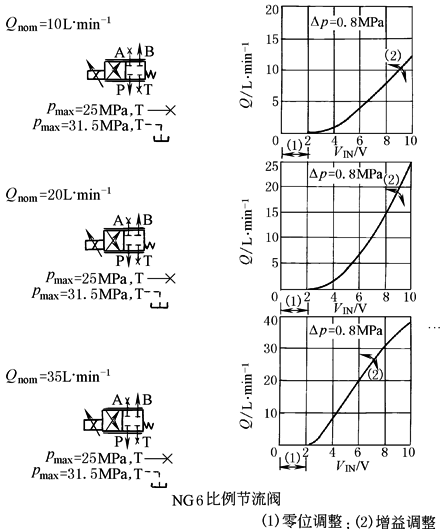

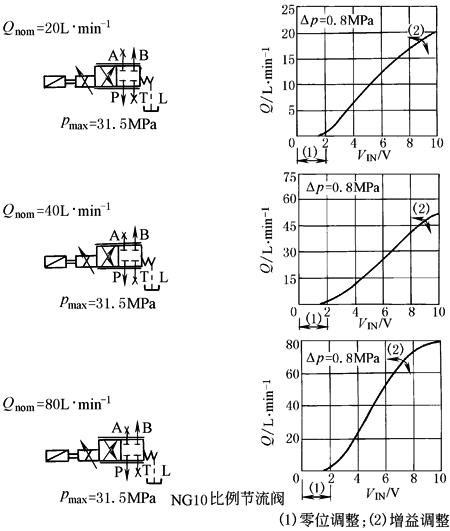

特
性
曲
线 |
|
|
||||||
BOSCH NG10带集成放大器比例节流阀(带位移控制)
|
BOSCH NG10带集成放大器比例节流阀(带位移控制) |
||||
|---|---|---|---|---|
|
技
术
性
能 |
公称流量(Δp=0.5MPa)/L·min-1 |
50 |
80 |
|
|
泄漏/节流口Δp=10MPa I=0 |
≤80cm3/min |
|||
|
最高工作压力 /MPa |
P、A、B口 |
31.5 |
||
|
T口 |
20 |
|||
|
工作介质 |
符合DIN51524…535液压油,使用其他液压油时,先向厂家咨询 |
|||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
|||
|
油液温度/℃ |
-20~80 |
|||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14,通过采用βx=75过滤器达到x=10 |
|||
|
电磁铁连接型式 |
7芯插头,PG11 |
|||
|
电源 端子A:,B: |
额定24VDC,最小21VDC/最大40VDC,最小波动2VDC |
|||
|
功率 |
最大30V·A |
|||
|
外接保险丝 |
2.5AF |
|||
|
输入信号 端子D:Vin E:0V |
0~10V |
|||
|
差动放大器 |
||||
|
Ri=100kΩ |
||||
|
相对于0V最高差动输入电压 |
|
|||
|
D→B,最大18VDC |
|
|||
|
E→B |
|
|||
|
测试信号 |
0~10V,与主阀芯位移成比例 |
|||
|
接地安全引线 |
只有当电源变压器不符合VDE0551时才需要 |
|||
|
推荐电缆 |
7芯屏蔽电缆用18AWG,最大距离:19.8m;用16AWG,最大距离:38m |
|||
|
调整 |
工厂设定 |
|||
|
滞环/% |
≤±0.3 |
|||
|
灵敏度/% |
≤±0.2 |
|||
|
响应 时间/ms |
100%指令信号 |
≈25 |
||
|
10%指令信号 |
≈10 |
|||
|
温漂 |
<1%,当ΔT=40℃ |
|||
|
质量 |
7.1kg |
|||
|

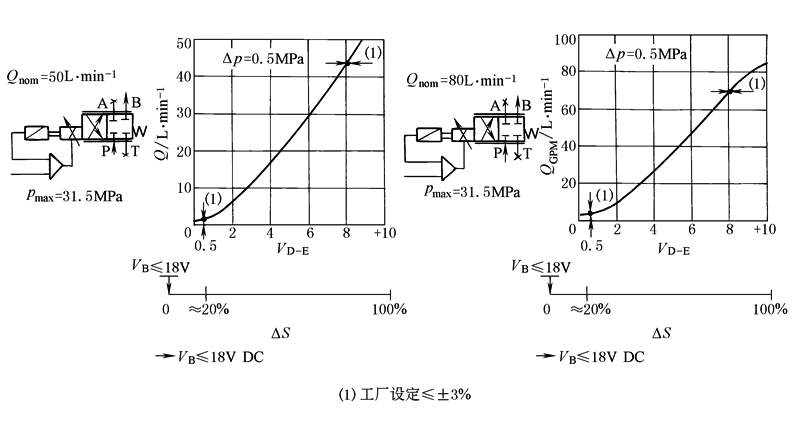

特 性 曲 线 |
|
|||

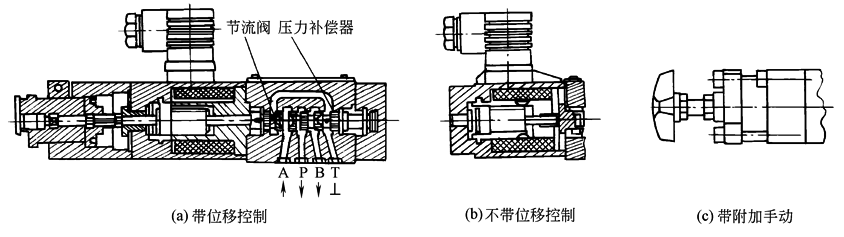

BOSCH比例流量阀(带位移控制及不带位移控制)
|
BOSCH比例流量阀(带位移控制及不带位移控制) |
||||||||
|---|---|---|---|---|---|---|---|---|
|
结 构 图 |
|
|||||||
|
技
术
性
能 |
型 号 |
NG6(ISO4401)比例流量阀 |
NG10(ISO4401)比例流量阀 |
|||||
|
公称流量/L·min-1 |
进油 |
— |
30 |
30 |
35 |
65 |
80 |
|
|
控制 |
2.6 |
7.5 |
10 |
35 |
|
|
||
|
可控Qmin/L·min-1 |
10 |
— |
40 |
50 |
|
|||
|
最高工作压力/MPa |
A,B口 |
25或10 |
||||||
|
T口 |
堵住 |
|||||||
|
P口 |
堵住或25残油口 |
|||||||
|
最低压差A→B/MPa |
Qnom=2.6L·min-1及7.5L·min-1,0.4~0.6MPa |
0.8 |
||||||
|
Qnom=10L·min-1及35L·min-1,1~1.4MPa |
|
|||||||
|
工作介质 |
符合DIN51524~535液压油,使用其他液压油时,先向厂家咨询 |
|||||||
|
黏度范围 |
20~100mm2·s-1(推荐),最大范围(10~800mm2·s-1) |
|||||||
|
油液温度 |
-20~80℃ |
|||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14,通过采用βx=75过滤器达到x=10 |
|||||||
|
位移传感器连接型式 |
特殊连接件 |
|||||||
|
带位移控制 |
不带位移控制 |
不带位移控制 |
带位移控制 |
|||||
|
电磁铁电流/A |
最大2.7 |
最大2.5 |
最大2.5 |
最大2.7 |
||||
|
线圈阻抗R20/Ω |
2.7 |
2.5 |
2.5 |
2.7 |
||||
|
功率/W |
25 |
25 |
||||||
|
配套放大器 |
QV45 |
1M45-2.5A |
1M45-2.5A |
QV45 |
||||
|
滞环 |
≤1% |
≤±2.5% |
≤±2.5% |
≤1% |
||||
|
分辨率 |
≤0.5% |
≤±1.5% |
≤±1.5% |
≤0.5% |
||||
|
响应时间(100%指令信号) |
35/25ms |
70ms |
35/25ms |
70ms |
||||
|
最大负载变化时响应时间 |
≤30ms |
≤30ms |
≤45ms |
≤45ms |
||||
|

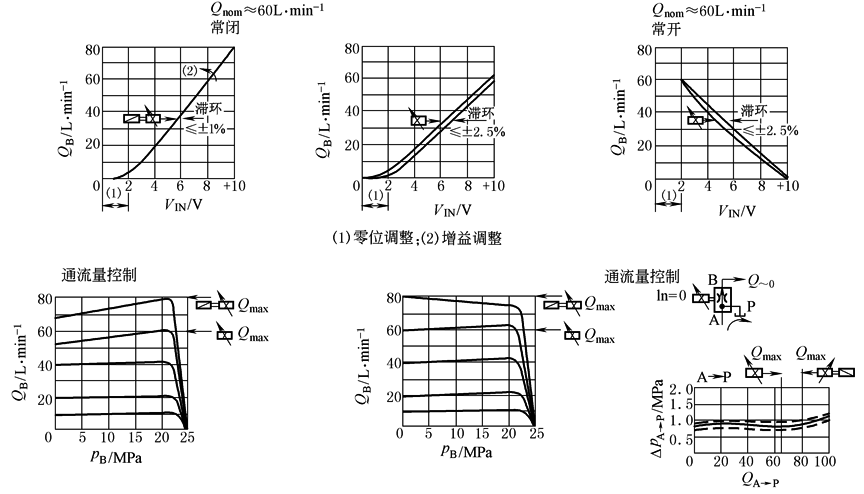

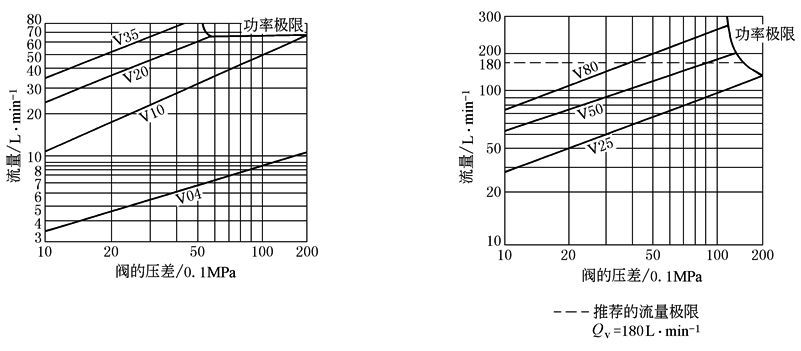

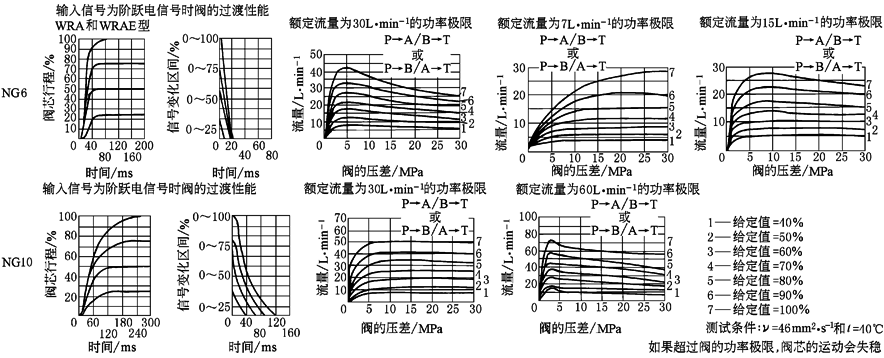

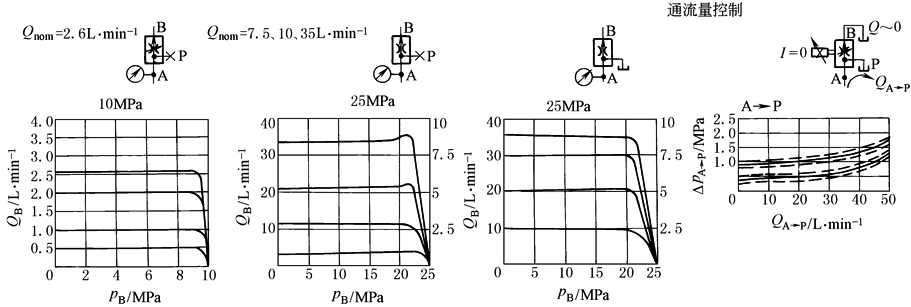

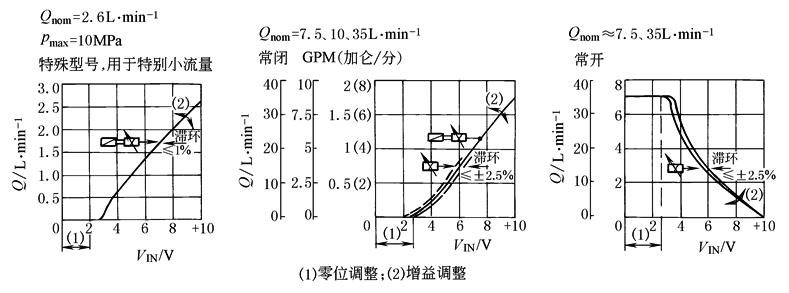

NG6 比 例 流 量 阀 特 性 曲 线 |
|
|||||||
|
NG10 比 例 流 量 阀 特 性 曲 线 |
|
|||||||

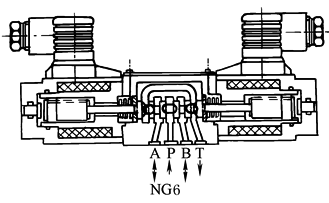

BOSCH不带位移传感器比例方向阀
|
BOSCH不带位移传感器比例方向阀 |
|||||
|---|---|---|---|---|---|
|

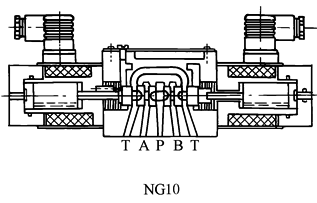

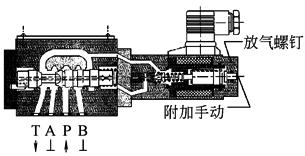

结 构 图 |
|
||||
|
技 术 性 能 |
型号 |
NG6 |
NG10 |
||
|
公称流量/L·min-1 |
7.5、18或35(Δp=0.8MPa) |
40、80、80:45(Δp=0.8MPa) |
|||
|
最高工作压力/MPa |
P,A,B口 |
|
31.5 |
||
|
T口 |
25 |
25(L口:0.2) |
|||
|
工作介质 |
符合DIN51524~535液压油,使用其他液压油时,先向厂家咨询 |
||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围10~800 |
||||
|
油液温度/℃ |
-20~80 |
||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14,通过采用βx=75过滤器达到x=10 |
||||
|
暂载率/% |
100 |
||||
|
电磁铁电流/A |
最大2.5 |
最大2.5 |
|||
|
线圈阻抗R20/Ω |
3.0 |
5.8 |
|||
|
功率/W |
最大25 |
最大50 |
|||
|
配套放大器 |
2M45-2.5A,2M2.5-RGC2,2CH./2.5A,25P |
||||
|
滞环/% |
≤4 |
≤6 |
|||
|
分辨率/% |
≤3 |
≤4 |
|||
|
响应时间/ms (100%指令信号) |
70 |
100 |
|||
|
质量/kg |
2.6 |
7.7 |
|||
|

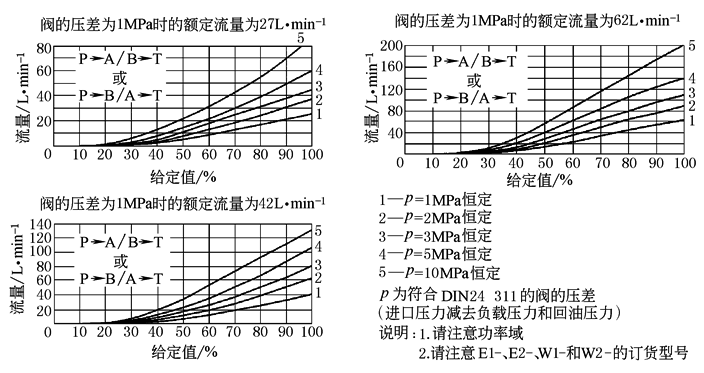

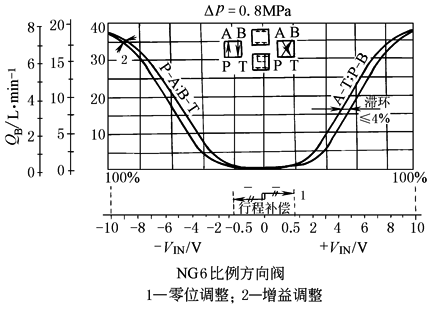

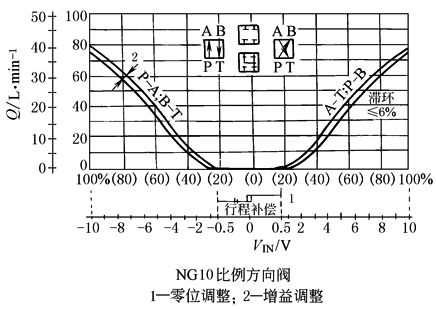

特 性 曲 线 |
|
|
|||

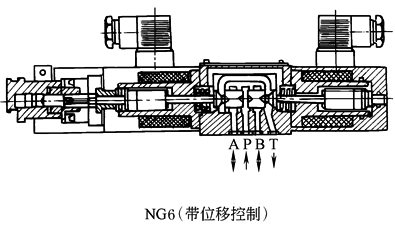

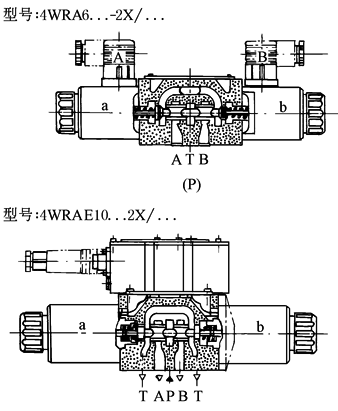

BOSCH比例方向阀(带位移控制)
|
BOSCH比例方向阀(带位移控制) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|

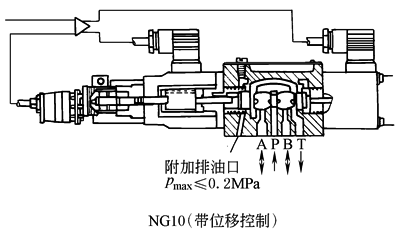

结 构 图 |
|
|||||||||
|
技
术
性
能 |
型号 |
NG6 |
NG10 |
|||||||
|
公称流量/L·min-1 Δp=0.8MPa时 |
7.5 |
10 |
20 |
35 |
40 |
80 |
80∶45 |
|
||
|
最高工作压力/MPa |
P,A,B口 |
31.5 |
31.5 |
|||||||
|
T口 |
25 |
25 |
||||||||
|
L口 |
|
0.2 |
||||||||
|
工作介质 |
符合DIN 51524~535液压油,使用其他液压油时,先向厂家咨询 |
|||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
|||||||||
|
油液温度/℃ |
-20~80 |
|||||||||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14,通过采用βx=75过滤器达到x=10 |
|||||||||
|
暂载率/% |
100 |
|||||||||
|
电磁铁电流/A |
最大2.7 |
最大3.7 |
||||||||
|
线圈阻抗R20/Ω |
3.0 |
2.5 |
||||||||
|
功率/W |
最大25 |
最大50 |
||||||||
|
配套放大器 |
WV45-RGC2 |
WC60-RGC2 |
||||||||
|
滞环/% |
≤0.3 |
≤0.75 |
||||||||
|
灵敏度/% |
≤0.2 |
≤0.5 |
||||||||
|
制造公差pmax |
≈5% |
≈10% |
||||||||
|
响应时间/ms |
100%指令信号 |
30 |
50 |
|||||||
|
10%指令信号 |
15 |
20 |
||||||||
|

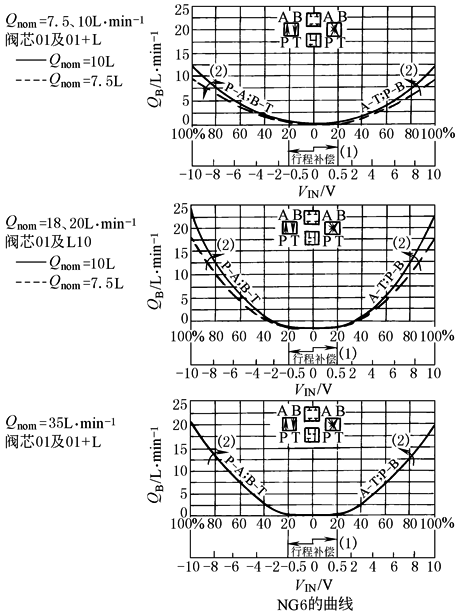

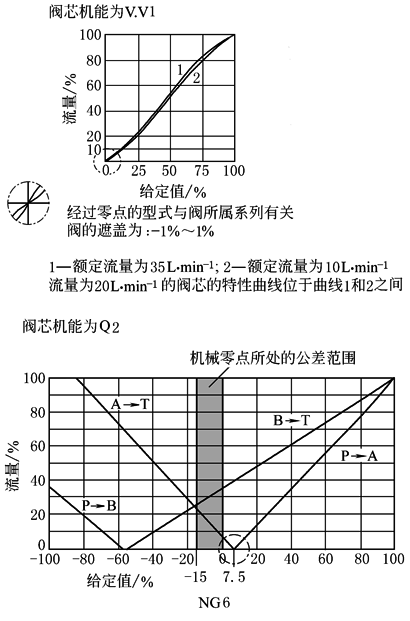

特
性
曲
线 |

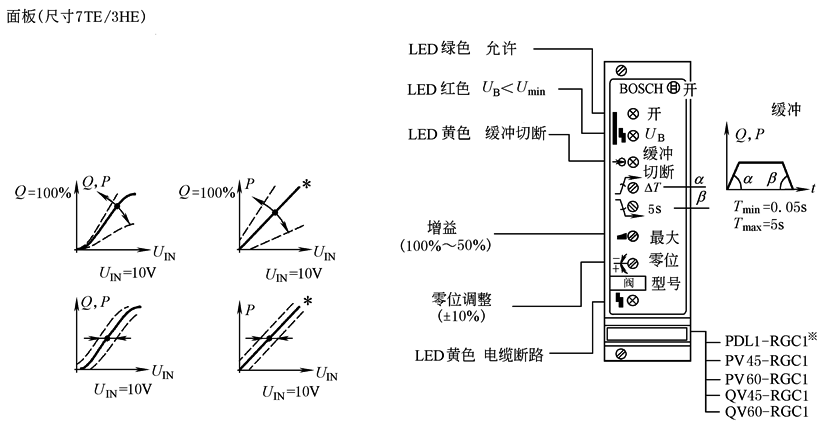

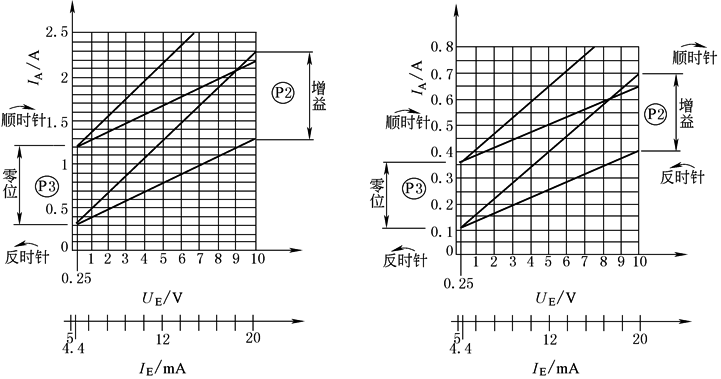

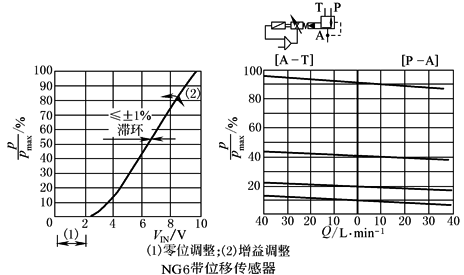

(1)零位调整;(2)增益调整 |
|||||||||

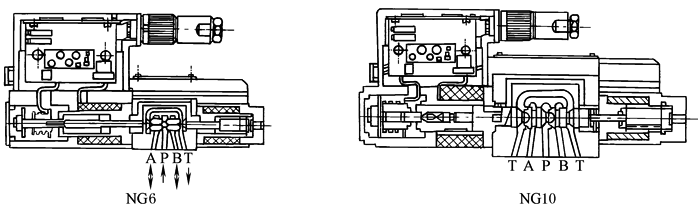

BOSCH带集成放大器比例方向阀
|
BOSCH带集成放大器比例方向阀 |
||||||||
|---|---|---|---|---|---|---|---|---|
|
结 构 图 |
|
|||||||
|
技
术
性
能 |
型 号 |
NG6(ISO 4401) |
NG10(ISO 4401) |
|||||
|
Δp=0.5MPa/台肩 公称流量(8V时)QA/L·min-1 |
4.718 |
8.532 |
50 |
80 |
||||
|
14(+/-3%) |
25(+/-3%) |
35(+/-3%) |
70(+/-3%) |
|||||
|
泄漏100 1/台肩 |
|
≤80cm3/min |
80cm3/min |
|||||
|
最高工作压力/MPa |
P,A,B口 |
31.5 |
|
|||||
|
T口 |
20 |
|
||||||
|
工作介质 |
符合DIN51524~535液压油,使用其他液压油时,先向厂家咨询 |
|||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
|||||||
|
油液温度/℃ |
-20~80 |
|||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14,通过采用βx=75过滤器达到x=10 |
|||||||
|
暂载率/% |
100 |
|||||||
|
电磁铁连接型式 |
7芯插头,PG11 |
|||||||
|
电源:端子A、B |
额定24VDC,最小21VDC/最大40VDC,最大波动2VDC |
|||||||
|
功率/W |
30 |
50 |
||||||
|
外接保险丝 |
2.5AF |
|||||||
|
输入信号:端子D、E |
0~+10V,差动放大器,Ri=100kΩ |
|||||||
|
相对于0V最高 |
|
|||||||
|
差动输入电压 |
||||||||
|
测试信号 |
0~+10V,与主阀芯位移成比例 |
|||||||
|
端子 |
F:Vtest |
Ra=10kΩ |
||||||
|
C:0V |
|
|||||||
|
接地安全线 |
只有电源变压器不符合VDE0551时才需连接 |
|||||||
|
推荐电缆 |
7芯屏蔽电缆18AWG,最大距离:19.8m;16AWG,最大距离:38m |
|||||||
|
调整UD-E+8V=(工厂设定)±3%, 额定Q(Δp=0.5MPa)/L·min-1 |
14 |
25 |
35 |
70 |
||||
|
典型Qn/L·min-1 |
18 |
32 |
50 |
80 |
||||
|
配套放大器 |
QV45 |
|||||||
|
滞环/% |
≤0.3 |
|||||||
|
分辨率/% |
≤0.2 |
|||||||
|
响应 时间/ms |
100%指令信号 |
30 |
50 |
|||||
|
10%指令信号 |
5 |
15 |
||||||
|
温漂/% |
<1(当ΔT=40℃) |
|||||||
|
质量/kg |
3.9 |
8.8 |
||||||
|

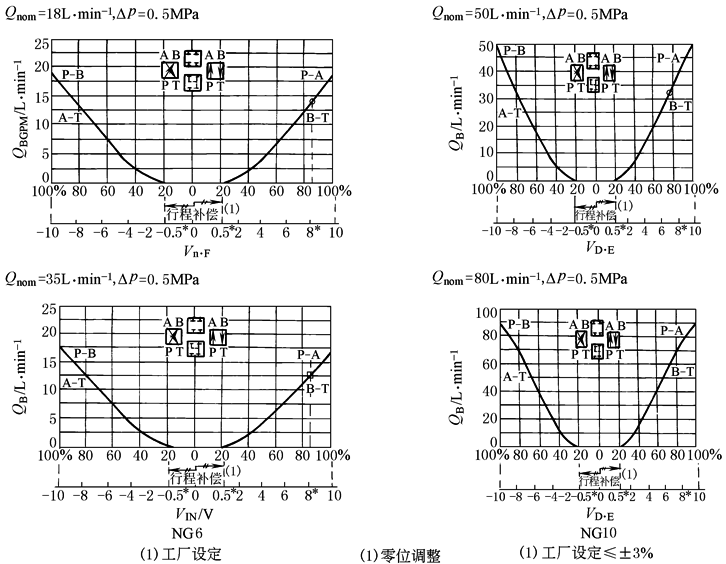

特 性 曲 线 |
|
|||||||
比例控制阀
|
比例控制阀 |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
表1 |
|||||||||||
|
技 术 性 能 |
型 号 |
NG10 |
NG16 |
NG25 |
NG32 |
||||||
|
公称流量(Δp=0.5MPa)/L·min-1 |
80 |
180 |
350 |
1000 |
|||||||
|
最大流量/L·min-1 |
170 |
450 |
900 |
2000 |
|||||||
|
最高工作压 力/MPa |
P,A,B口 |
35 |
|||||||||
|
T口 |
25 |
||||||||||
|
先导级控制压力/MPa |
(X口及P口)最低0.8,最高25 |
||||||||||
|
零位泄漏 p=10MPa |
主级/L·min-1 |
0.25 |
0.4 |
0.6 |
1.2 |
||||||
|
先导级/L·min-1 |
0.15 |
0.15 |
0.35 |
1.1 |
|||||||
|
先导阀Qn/L·min-1 |
2 |
4 |
12 |
40 |
|||||||
|
工作介质 |
符合DIN 51524~535液压油,使用其他液压油时,先向厂家咨询 |
||||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
||||||||||
|
油液温度/℃ |
-20~80 |
||||||||||
|
介质清洁度 |
NAS 1638-8或ISO 4406-17/14,通过采用βx=75过滤器达到x=10 |
||||||||||
|
中位正遮盖量 |
18%~22%阀芯行程 |
||||||||||
|
滞环/% |
<0.1(不可测) |
||||||||||
|
温漂/% |
<1(当ΔT=20~50℃) |
||||||||||
|
响应时间/ms 100%信号变化 |
px=10MPa |
40 |
80 |
80 |
130 |
||||||
|
px=1MPa |
150 |
250 |
250 |
500 |
|||||||
|
暂载率/% |
100 |
||||||||||
|
电磁铁电流/A |
最大2.7 |
||||||||||
|
线圈阻抗R20/Ω |
2.4 |
||||||||||
|
功率/V·A |
最大25 |
||||||||||
|
配套放大器 |
2STV,2STV-RGC2 |
||||||||||
|
型
号
及
标
记 |
符号1∶1+2∶1 |
NG |
Qnom(Δp=0.5MPa) QA∶QB |
控制油 |
质量 /kg |
型号标记 |
|||||
|
P/X |
T/Y |
||||||||||
|
|
10 |
80∶80 |
外部 |
外部 |
8.35 |
0811404180 |
|||||
|
内部 |
内部 |
|
|||||||||
|
80∶50 |
外部 |
外部 |
0811404181 |
||||||||
|
内部 |
内部 |
0811404182 |
|||||||||
|
|
80∶80 |
外部 |
外部 |
0811404183 |
|||||||
|
内部 |
内部 |
0811404188 |
|||||||||
|
80∶50 |
外部 |
外部 |
0811404184 |
||||||||
|
内部 |
内部 |
0811404185 |
|||||||||
|
|
16 |
180∶180 |
外部 |
外部 |
10.2 |
0811404210 |
|||||
|
内部 |
内部 |
|
|||||||||
|
180∶120 |
外部 |
外部 |
0811404212 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
180∶180 |
外部 |
外部 |
0811404209 |
|||||||
|
内部 |
内部 |
|
|||||||||
|
180∶120 |
外部 |
外部 |
0811404213 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
25 |
350∶350 |
外部 |
外部 |
18 |
0811404407 |
|||||
|
内部 |
内部 |
|
|||||||||
|
350∶230 |
外部 |
外部 |
0811404408 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
350∶350 |
外部 |
外部 |
0811404406 |
|||||||
|
内部 |
内部 |
|
|||||||||
|
350∶230 |
外部 |
外部 |
0811404409 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
10 |
80∶50∶10 |
外部 |
外部 |
8.35 |
0811404186 |
|||||
|
内部 |
内部 |
|
|||||||||
|
16 |
180∶120∶30 |
外部 |
外部 |
10.2 |
0811404214 |
||||||
|
内部 |
内部 |
|
|||||||||
|
25 |
350∶230∶60 |
外部 |
外部 |
18 |
0811404420 |
||||||
|
内部 |
内部 |
|
|||||||||
|
|
10 |
80∶50∶10 |
外部 |
外部 |
8.35 |
0811404187 |
|||||
|
内部 |
内部 |
|
|||||||||
|
16 |
180∶120∶30 |
外部 |
外部 |
10.2 |
0811404211 |
||||||
|
内部 |
内部 |
|
|||||||||
|
25 |
350∶230∶60 |
外部 |
外部 |
18 |
0811404421 |
||||||
|
内部 |
内部 |
|
|||||||||
|
|
32 |
按需要确定,Q=1000L/min |
80 |
0811404… |
|||||||
|
1000∶1000L/min 中位机能 01X/Y外部 |
|
0811404500 |
|||||||||
|
表2 |
|
|

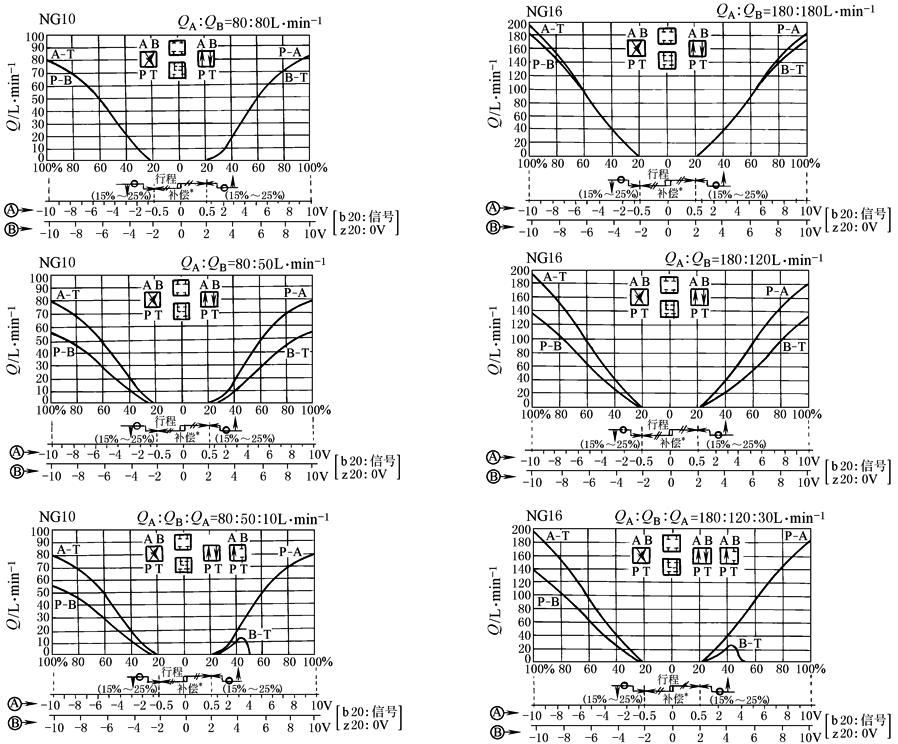

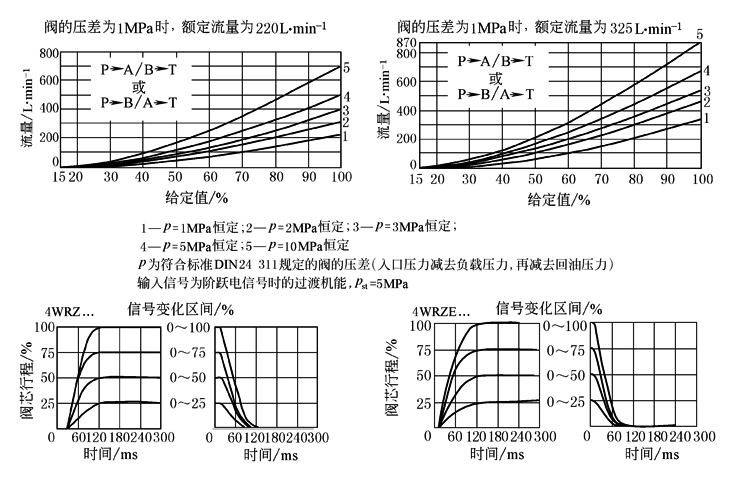

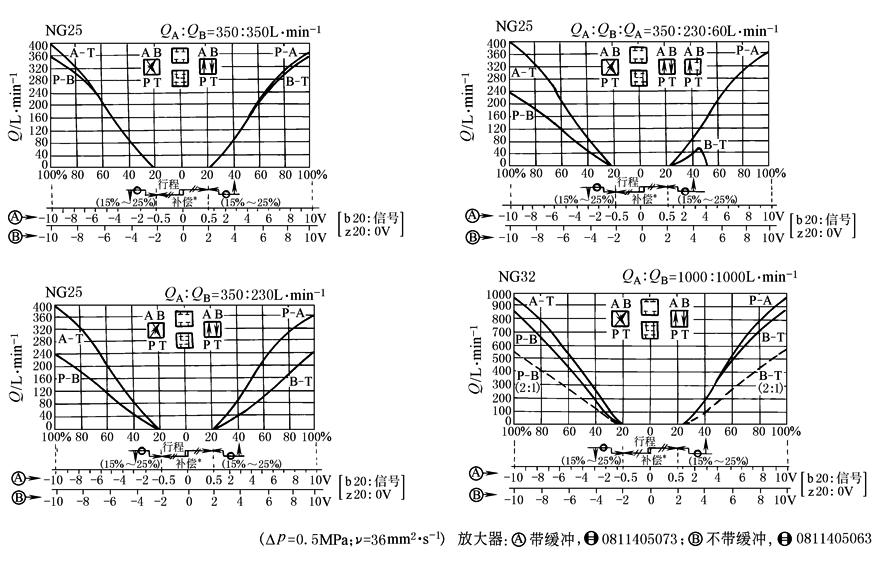

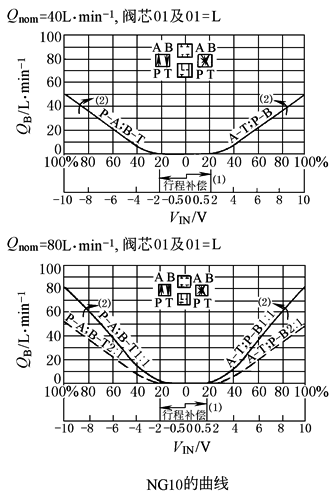

NG10、NG16、NG25和NG32的特性曲线 |
|
插装式比例节流阀
|
插装式比例节流阀 |
|||||||
|---|---|---|---|---|---|---|---|
|

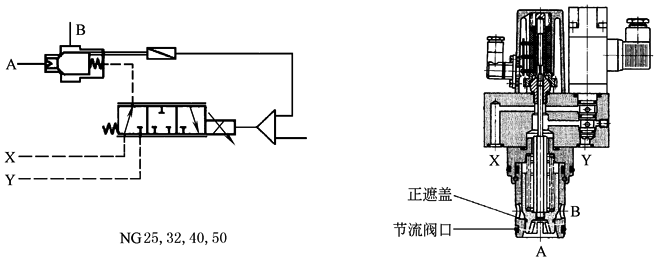

结 构 图 |
|
||||||
|
技
术
性
能 |
型 号 |
NG25 |
NG32 |
NG40 |
NG50 |
||
|
公称流量(p=0.5MPa)/L·min-1 |
7.5 |
18 |
40 |
|
|||
|
最高工作压力 /MPa |
A,B,X口 |
31.5 |
|||||
|
T口 |
25 |
25 |
|||||
|
最低进口压力/MPa |
A→B:1.2,B→A:2.0 |
||||||
|
先导阀泄漏(p=10MPa时) |
X→Y:大约<0.4L·min-1,X→A插装阀中,无泄漏 |
||||||
|
控制油回油 |
有可能情况下零压,最高10MPa |
||||||
|
控制油流量/L·min-1 当p=10MPa,并具最高动态响应时 |
5 |
5 |
10 |
23 |
|||
|
工作介质 |
符合DIN51524~535液压油,使用其他液压油时,先向厂家咨询 |
||||||
|
黏度范围/mm2·s-1 |
20~100(推荐),最大范围(10~800) |
||||||
|
油液温度/℃ |
-20~80 |
||||||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14,通过采用βx=75过滤器达到x=10 |
||||||
|
暂载率/% |
100 |
||||||
|
电磁铁电流/A |
最大2.7 |
||||||
|
线圈阻抗R20/Ω |
2.4 |
||||||
|
功率/W |
最大25 |
||||||
|
配套放大器 |
2/2V,2/2-RGC1 |
||||||
|
滞环/% |
<0.2 |
||||||
|
响应 时间 |
/ms |
100%指令信号 |
50 |
90 |
100 |
120 |
|
|
10%指令信号 |
20 |
30 |
40 |
45 |
|||
|
质量/kg |
3.9 |
5 |
7.1 |
11.2 |
|||
|

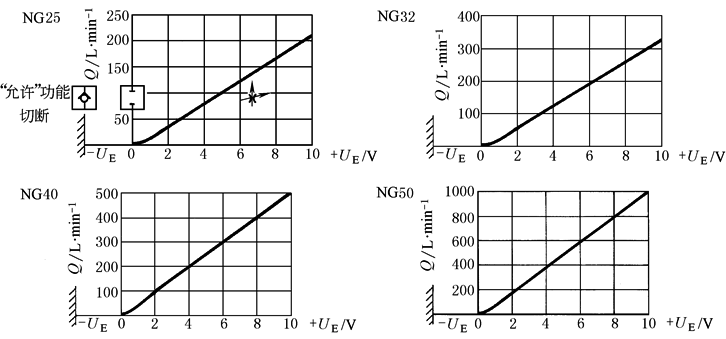

特
性
曲
线 |
Δp=0.5MPa,ν=36mm2·s-1 |
||||||
BOSCH插头式比例放大器
|
BOSCH插头式比例放大器 |
||||
|---|---|---|---|---|
|

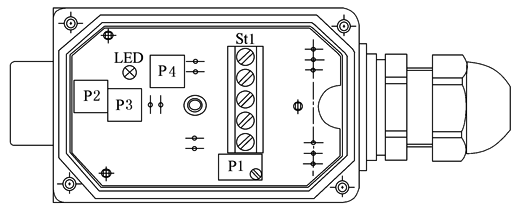

结 构 图 |
P1—缓冲时间;P2—增益;P3—零位;P4—颤振频率; St1—接线端子;LED—U8指示 |
·0~10VDC差动输入 ·打开金属盖子,缓冲,颤振,零位及增益可调整 ·CE认可 ·壳体坚固 |
||
|
技 术 性 能 |
型 号 |
AS2.5-mA |
AS0.8-V |
AS2.5-V |
|
输出方式 |
2.5A线圈,4~20mA控制信号 |
800mA线圈,0~10VDC控制信号 |
2.5A线圈,0~10VDC控制信号 |
|
|
电流/功率(A/W) |
2.5/25 |
0.8/18 |
2.5/25 |
|
|
质量/kg |
0.15 |
|||
|
缓冲时间 |
10ms~5s |
|||
|
颤振频率范围/Hz |
80~350,工厂预设 |
|||
|
零位补偿范围 |
见特性曲线 |
|||
|
特点 |
LED(绿):电源上电时输入输出短路保护 PWM输出级 快速充放电,高响应 采用电位器进行调整 |
|||
|

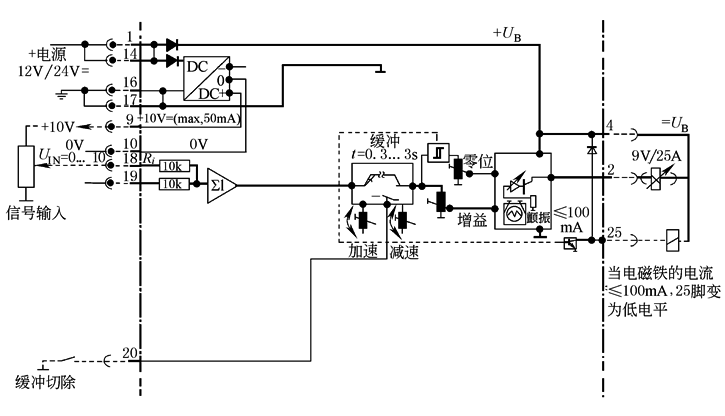

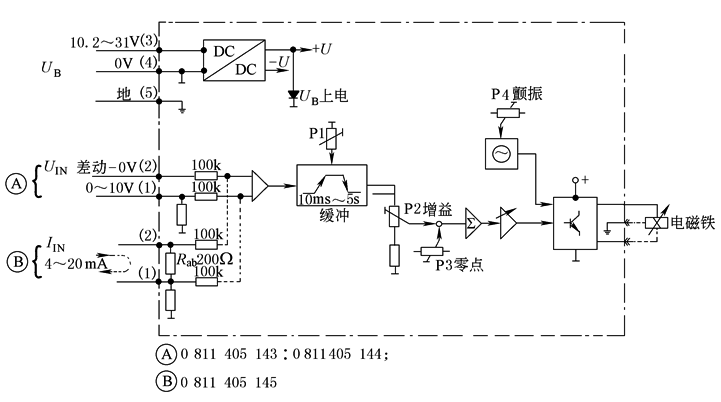

原 理 图 |
|
|||
|
特 性 曲 线 |
|
|||
BOSCH单通道/双通道盒式放大器
|
BOSCH单通道/双通道盒式放大器 |
||
|---|---|---|
|
技 术 性 能 |
应 用 对 象 |
所有不带位移控制的比例阀 |
|
质量/kg |
(单通道/双通道)0.5/0.6 |
|
|
电磁铁电流/功率 |
2.5A/25W |
|
|
输出到比例电磁铁信号 |
脉宽调制信号Imax=2.5A |
|
|
电缆长度及截面尺寸 |
电磁铁 可达65ft(20m)∶18AWG |
|
|
可达130ft(40m)∶14AWG |
||
|
特点 |
输入输出短路保护;PWM输出级;快速充放电,高响应 |
|
|

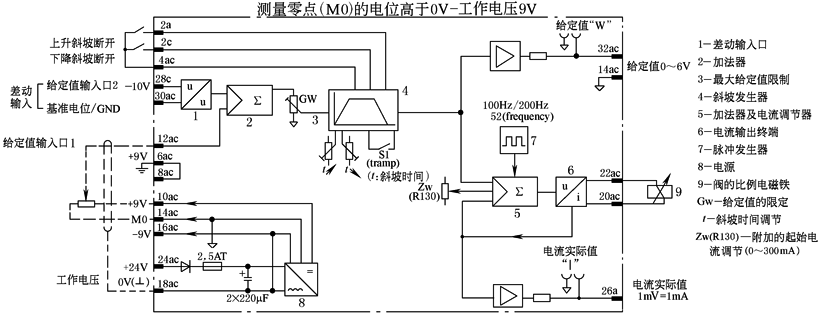

原 理 图 |
|
|

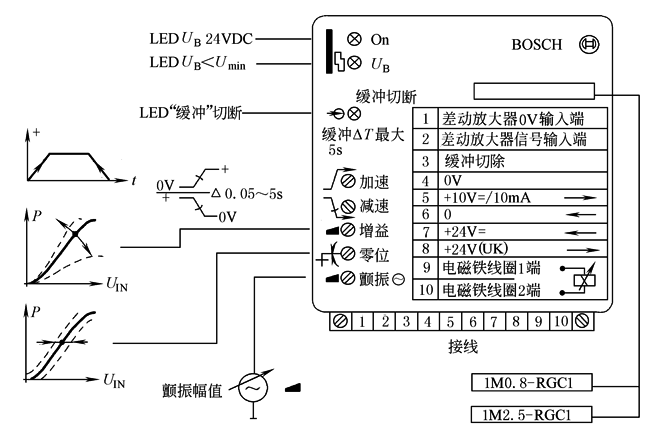

BOSCH模块式放大器1
|
BOSCH模块式放大器1 |
|||
|---|---|---|---|
|
技
术
性
能 |
型号 |
1M0.8-RGC1 |
1M2.5-RGC1 |
|
应用对象 |
用于单电磁铁、不带位移传感器的比例阀 |
||
|
质量/kg |
0.25 |
||
|
铁磁铁电流/功率 |
0.8A/20W |
2.5A/35W |
|
|
输入电流/A |
1.25 |
1.5 |
|
|
当输入电压较低,以及电磁铁连线较长时,电流会大于上述值 |
|||
|
功率(典型)/V·A |
30 |
35 |
|
|
输出到比例铁磁铁信号(9)-(10) |
脉宽调制信号Imax=2.5A |
||
|
缓冲时间/s |
0.05~5 |
||
|
调整 |
0.05~5s |
||
|
零位 |
|||
|
增益 |
|||
|
缓冲时间 |
|||
|
特点 |
输入输出短路保护 |
||
|
|
PWM输出级快速充放电,高响应 |
||
|
原
理
图 |
|
||
BOSCH模块式放大器2
|

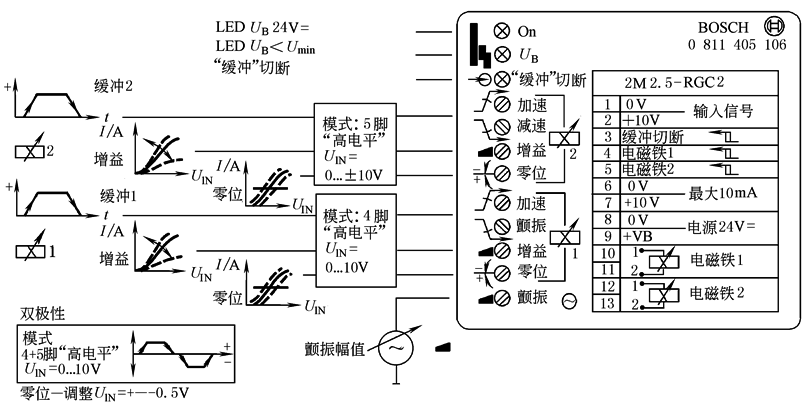

BOSCH模块式放大器2 |
||
|---|---|---|
|
技
术
性
能 |
型 号 |
1M2.5-RGC2 |
|
应用对象 |
用于两个2.5A电磁铁、不带位移传感器的比例阀 |
|
|
质量/kg |
0.3 |
|
|
铁磁铁 |
2.5A/25W |
|
|
输入电流/A |
1.5 |
|
|
当输入电压较低,以及电磁铁连线较长时,电流会大于上述值 |
||
|
最大功率消耗/V·A |
35 |
|
|
给定信号:(2) OV(1) |
0~+10±0.3~10V 差动放大(Ri=100kΩ) |
|
|
输出到比例电磁铁信号1—2 |
脉宽调制信号Imax=2.5A |
|
|
外控缓冲切断 |
(3):6~40VDC(额定10VDC) |
|
|
缓冲时间/s |
0.05~5 |
|
|
调整 |
零位,缓冲时间 |
|
|
增益,颤振幅值 |
||
|
特点 |
输入输出短路保护 |
|
|
PWM输出级 |
||
|
快速充放电,高响应 |
||
|
原
理
图 |
|
|
BOSCH单通道放大器(不带位移控制,带缓冲)
|
BOSCH单通道放大器(不带位移控制,带缓冲) |
|||
|---|---|---|---|
|
面
板 |
|
||
|
技 术 性 能 |
型号 |
1M45-2.5A |
1M45-0.8A |
|
应用对象 |
所有不带位移控制的比例阀 |
不带位移控制的比例压力阀 |
|
|
质量/kg |
0.2 |
||
|
电缆长度及截面尺寸 |
电磁铁可达 65ft(20m),18AWG |
||
|
连线可达 130ft(40m),14AWG |
|||
|
阀响应时间(100%信号变化)/ms |
50 |
||
|
阀滞环/% |
<4 |
||
|
缓冲时间/s |
0.05~5 |
||
|
调整 |
零位[UIN≤0.3(0.5)VDC] |
||
|
增益UIN=10V缓冲时间 |
|||
|
特点 |
输入输出短路保护 |
||
|
PWM输出级,快速充放电,高响应 |
|||
|
原 理 图 |
|
||
BOSCH 双通道双工放大器
|
BOSCH双通道双工放大器 |
|||
|---|---|---|---|
|
技 术 性 能 |
型 号 |
2M45-2.5A |
|
|
应用对象 |
所有不带位移控制的比例阀 |
||
|
电磁铁 |
2.5A/25W |
||
|
质量/kg |
0.25 |
||
|
电缆长度及截面尺寸 |
电磁铁可达:65ft,18AWG |
||
|
连线可达:130ft,14AWG |
|||
|
单通道单向工作输入信号 UIN=0~+10V |
通道1 |
通道2 |
|
|
b26和/或z24 |
z12和/或z14 |
||
|
二通道中,都以b12作为控制零的参考点 |
|||
|
双通道双向工作输入信号 UIN=0~±10V |
要么是差动输入信号z16/z18(0V),要么是以b12为控制零参考点,输入脚为b10或z10输入信号;放大器处于双向工作时,在b26/z24Ω及z12/z14Ω脚不能有任何信号 |
||
|
双向工作时的输出 |
UIN=+时:通道1(b6/b8);UIN=-时:通道2(z2/z4) |
||
|
缓冲时间/s |
0.05~5可调 |
||
|
缓冲切断 |
通道1 |
通道2 |
|
|
b20 |
b22 |
||
|
V=6...40,来自b32的10V |
|
||
|
特点 |
输入输出短路保护,PWM输出级 |
||
|

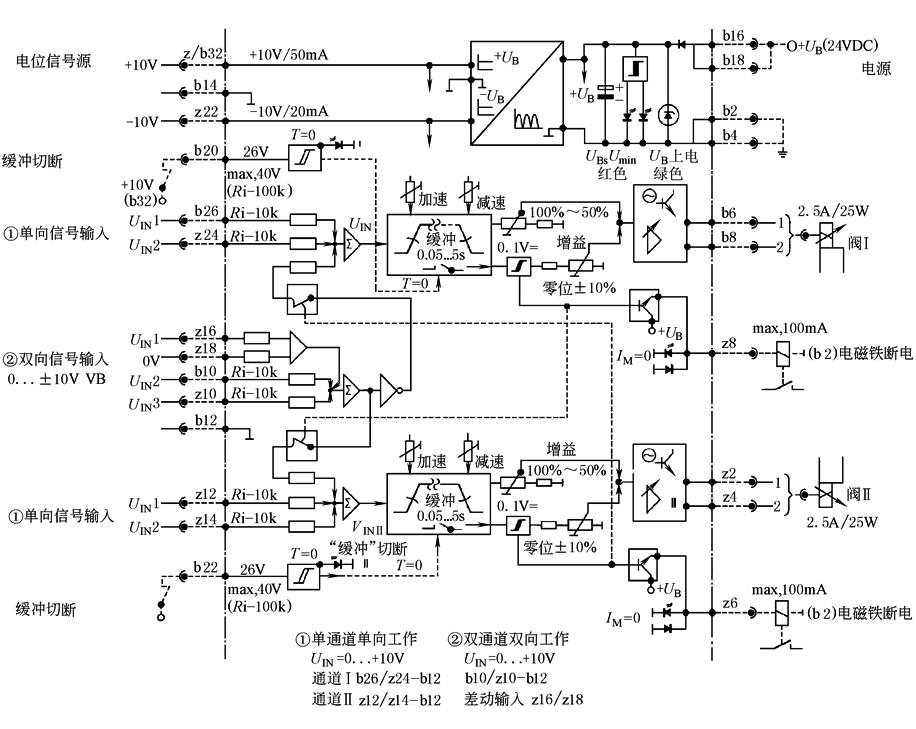

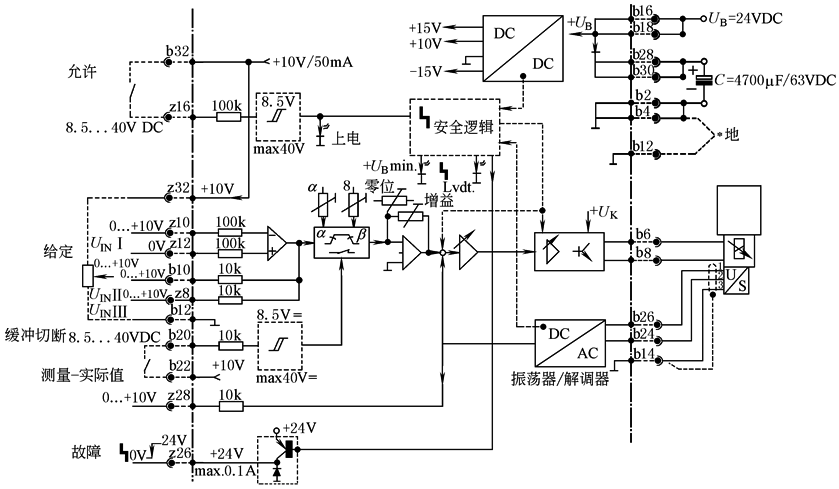

原 理 图 |
|
||
|

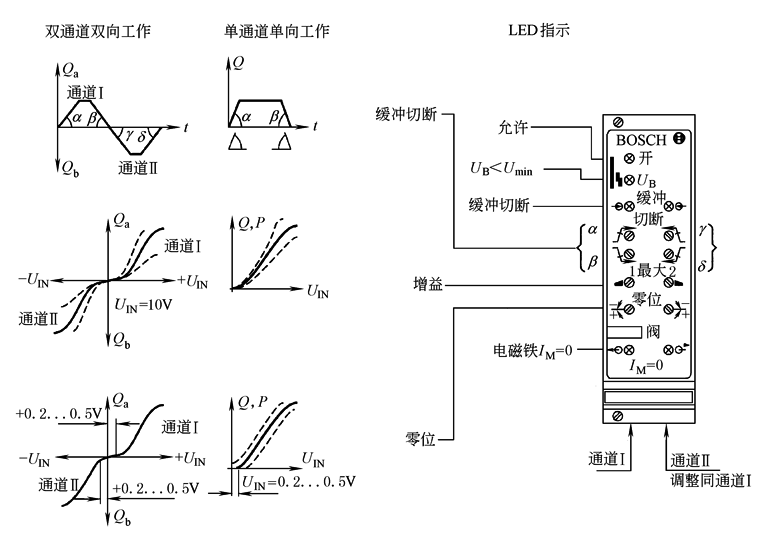

面
板 |
|
||
BOSCH 不带缓冲的比例阀放大器
|
BOSCH不带缓冲的比例阀放大器 |
|||||||
|---|---|---|---|---|---|---|---|
|
表1 |
|||||||
|
技 术 性 能 |
型号 |
*- |
PDL1 |
PV45 |
PV60 |
QV45 |
QV60 |
|
*-PGC1 |
PDL1-PGC1 |
PV45-PGC1 |
PV60-PGC1 |
QV45-PGC1 |
QV60-PGC1 |
||
|
应用对象 |
|
|
|
|
|
||
|
铁磁铁 |
*- |
2.7A/25W |
|||||
|
*-PGC1 |
3.7A/50W |
||||||
|
额定电 流/A |
*- |
1.5(当输入电压较低,以及电磁铁连线较长时,电流会大于上述值) |
|||||
|
*-PGC1 |
2.2(当输入电压较低,以及电磁铁连线较长时,电流会大于上述值) |
||||||
|
电缆长度及截面尺寸 |
电磁铁可达:65ft(20m),18AWG;连线可达:130ft(40m),14AWG |
||||||
|
位移传感器:最长150ft,100Pf/m |
|||||||
|
电源及电容:18AWG |
|||||||
|
输出到比例电磁铁信号 |
脉宽调制信号Imax=2.7A,脉宽调制信号Imax=3.7A |
||||||
|
输出短路保护 |
接电磁铁的输出级;接LVDT信号;电位器信号源 |
||||||
|
特点 |
LVDT电缆断路监测,PID位移控制 |
||||||
|
PWM输出级;充放电快,响应高 |
|||||||
|
表2 PAL1、PV45、PV60、QV45和QV60等 |
|
|

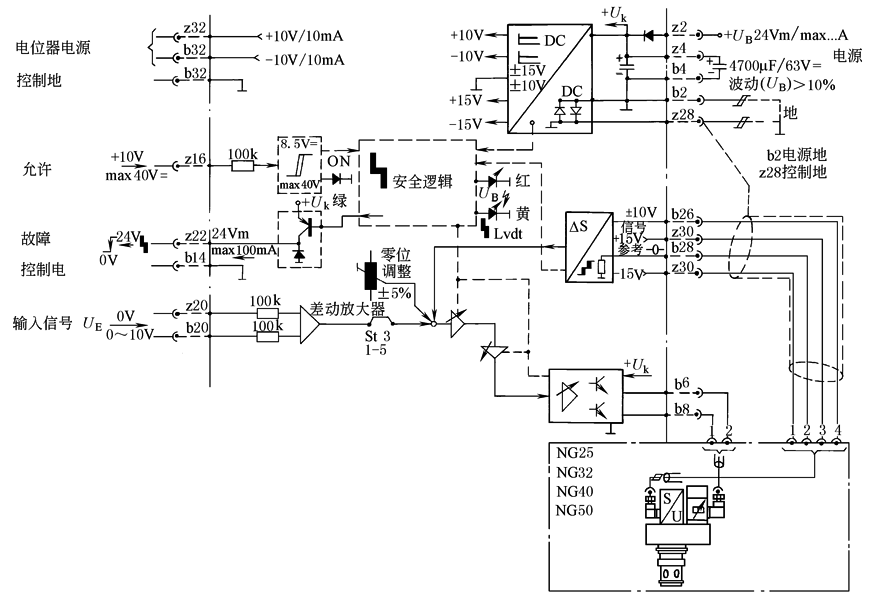

原
理
图 |
|
|

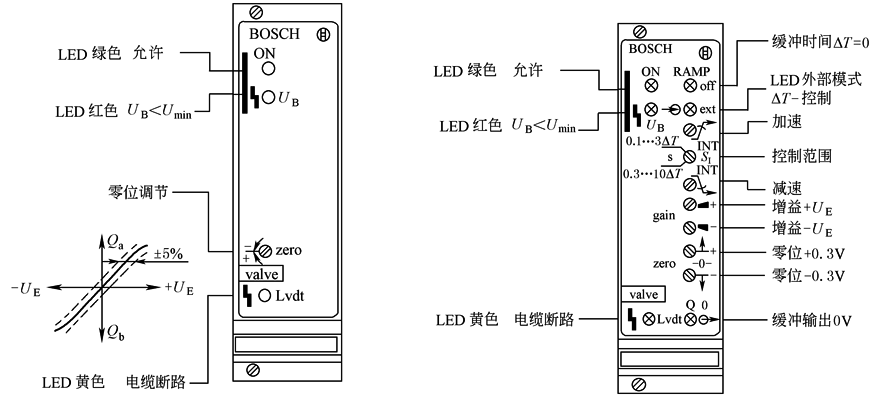

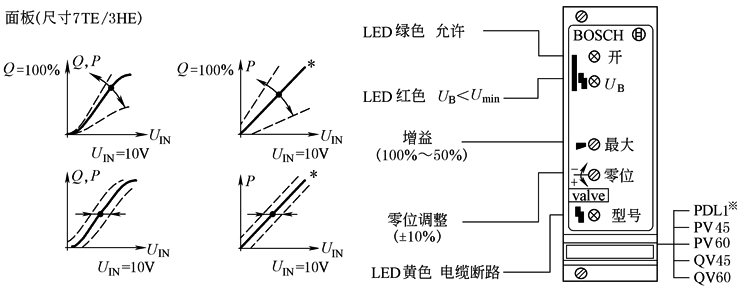

面
板 |
|
|
表3 PAL1-PGC1、PV45-PGC1、PV60-PGC1、QV45-PGC1和QV60-PGC1等 |
|
|
原
理
图 |
|
|
面
板 |
|
BOSCH 带电压控制式缓冲的比例阀放大器
|
BOSCH带电压控制式缓冲的比例阀放大器 |
||||||
|---|---|---|---|---|---|---|
|
表1 |
||||||
|
技 术 性 能 |
型 号 |
PDL1-PGC3 |
PV45-PGC3 |
PV60-PGC3 |
QV45-PGC3 |
QV60-PGC3 |
|
应用对象 |
|
|
|
|
|
|
|
铁磁铁 |
2.7A/25W |
2.7A/50W |
3.7A/50W |
2.7A/25W |
2.7A/50W |
|
|
额定电流/A |
1.5 |
1.5 |
2.2 |
1.5 |
1.5 |
|
|
当输入电压较低,以及电磁铁连线较长时,电流会大于上述值 |
||||||
|
最大功率/W |
35 |
35 |
55 |
35 |
35 |
|
|
电缆长度及截面尺寸 |
电磁铁可达:65ft,18AWG;连线可达:130ft,14AWG |
|||||
|
位移传感器:3芯20AWG屏蔽线最长150ft |
||||||
|
电源及电容:18AWG |
||||||
|
输出到比例电磁铁信号 |
脉宽调制信号Imax=2.7A,脉宽调制信号Imax=3.7A |
|||||
|
输出短路保护 |
接电磁铁的输出级;接LVDT信号;电位器信号源 |
|||||
|
特点 |
LVDT电缆断路监测,PID位移控制 |
|||||
|
PWM输出级:冲放电快,响应高 |
||||||
|
表2 PAL1-PGC3、PV45-PGC3、PV60-PGC3、QV45-PGC3和QV60-PGC3等 |
|
|

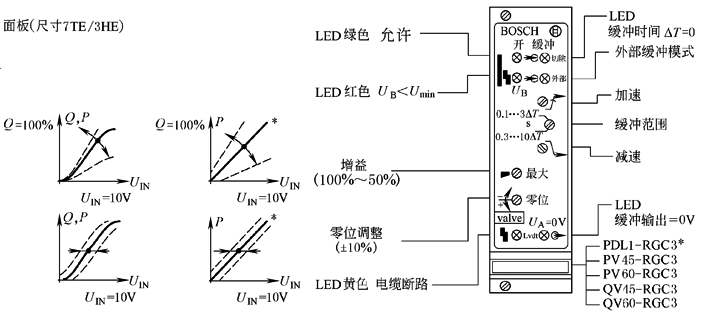

面
板 |
|
|

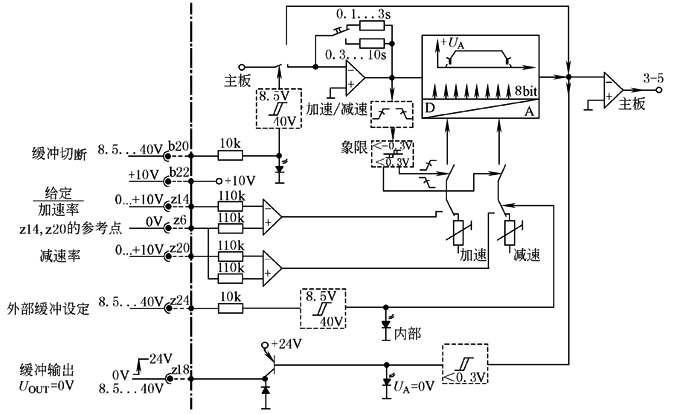

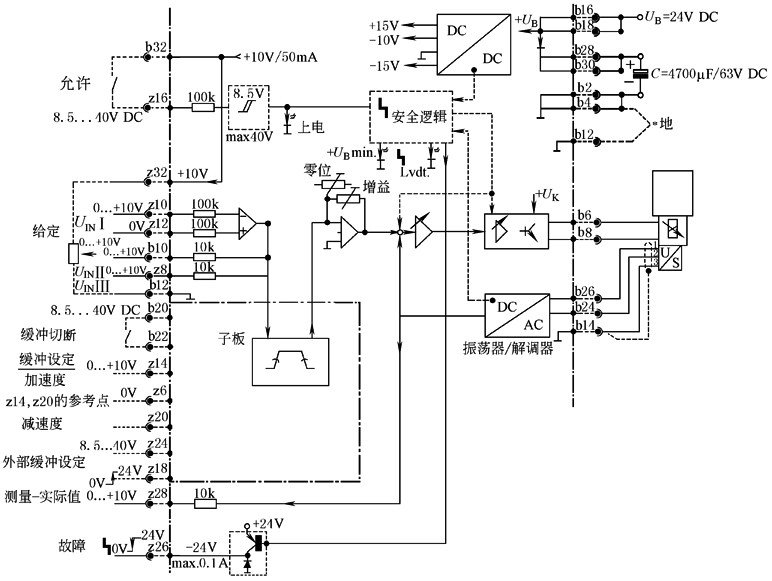

原
理
图 |
|
|
子
板 |
|
BOSCH 功率放大器(带与不带缓冲电子放大器)
|
BOSCH功率放大器(带与不带缓冲电子放大器) |
||||||
|---|---|---|---|---|---|---|
|
技 术 性 能 |
型号 |
2STV |
2/2V |
2STV-RGC2 |
2/2V-RGC1 |
|
|
不带缓冲电子放大器 |
带缓冲电子放大器 |
|||||
|
应用对象 |
先导式闭环控制比例阀 |
插装式比例节流阀 |
先导式4/3比例方向阀 |
插装式比例节流阀 |
||
|
质量/kg |
0.2 |
0.25 |
||||
|
电源UB至z2-b2 |
24VDC额定值,电源电压21~40V,交流电压整流,Ums=21~28V(全波单相整流) |
|||||
|
输入电流 |
1.5A,该值会随着UB最小值减小和控制电磁铁用电缆长度加长而升高 |
|||||
|
位移传感器电源 |
b30:-15V |
|||||
|
z30:+15V |
||||||
|
先导级 |
实际信号值 |
b22:0~±10V,Ri>20kΩ |
||||
|
实际信号参考值 |
b24 |
|||||
|
主级 |
实际信号值 |
b26:0~±10V,Ri>20kΩ |
||||
|
实际信号参考值 |
b28 |
|||||
|
电磁铁输出b6-b8 |
脉宽调制式电流调节,Imax=2.7A |
|||||
|
放大器/阀引线 |
电磁铁引线:20m时为1.5mm2;20~60m时为2.5mm2 |
|||||
|
位移传感器:4mm×0.5mm(屏蔽) |
||||||
|
特点 |
测量回路开路保护;带PID调节的位移控制;脉宽调制输出级 |
|||||
|
快速激发和关断;输出短路保护 |
||||||
|
表2 2STV、2/2V和2STV-RGC2、2/2V-RGC1等 |
|
|
面
板 |
|
|
表3 |
|
|

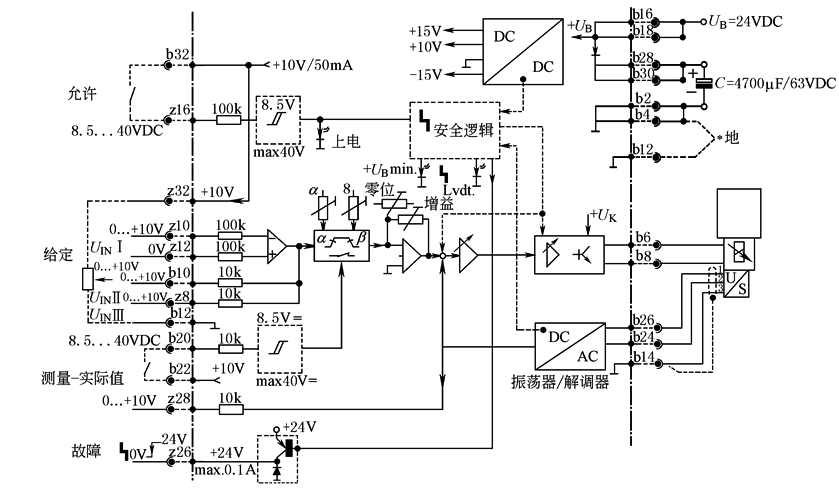

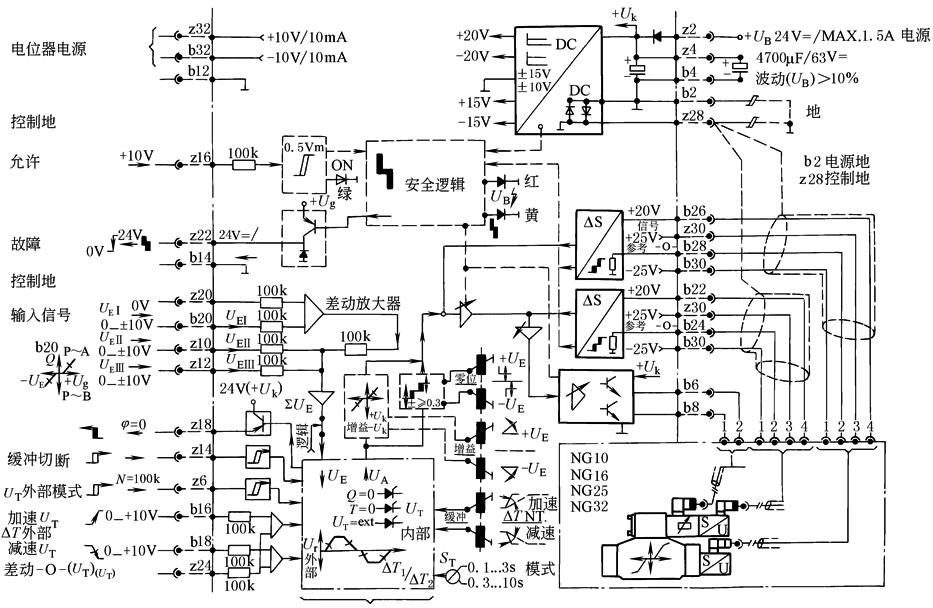

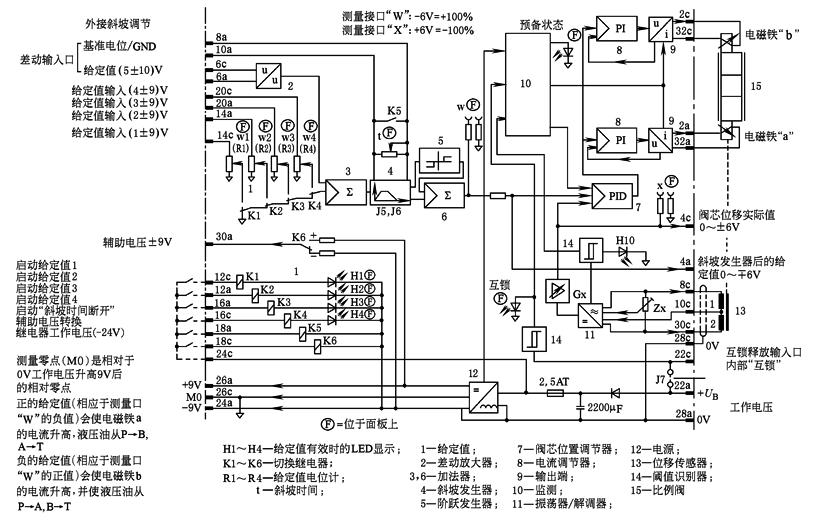

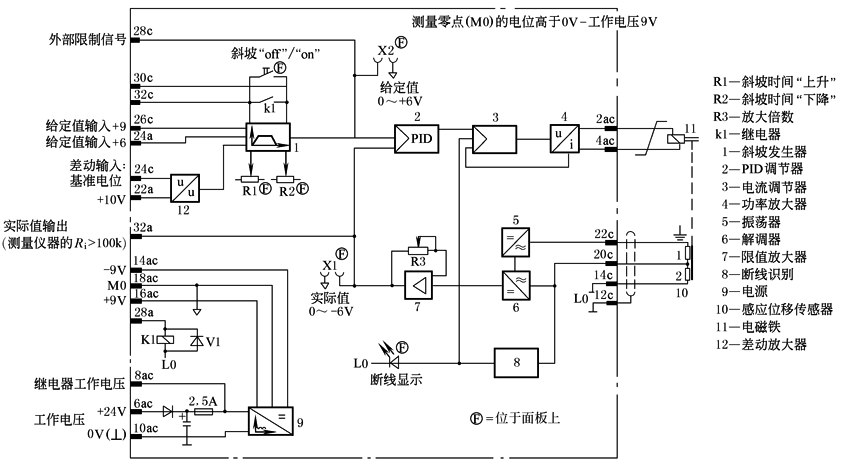

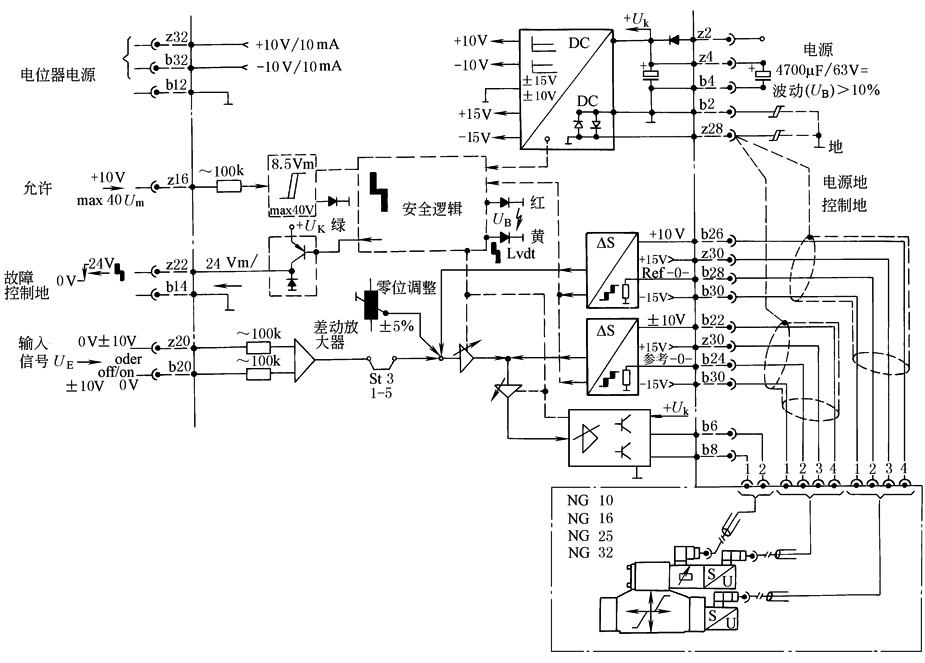

2STV原理图 |
|
|
2STVRGC2原理图 |
|
|
2/2V原理图 |
|
|
2/2V-RGC1原理图 |
|
力士乐(REXROTH)DBET和DBETE型/5X系列比例溢流阀
|
力士乐(REXROTH)DBET和DBETE型/5X系列比例溢流阀 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
表1 |
||||||||||||
|

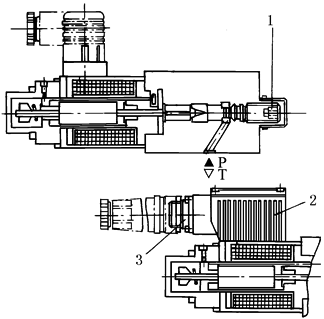

结
构
图 |
DBETE(带内置式放大器): 其功能和结构与DBET类似,只是在比例电磁铁上多了控制放大器的外壳2,电源电压及给定值电压通过插头3接入 出厂前每个阀的给定值-压力-特性曲线都经过精确调节[阀座1处的零点以及放大器中Imax-电位计(R30)的调节精度],其差别很小 利用其中的两个电位计可以单独调节建立起压力以及卸掉压力所需的斜坡时间
|
|||||||||||
|

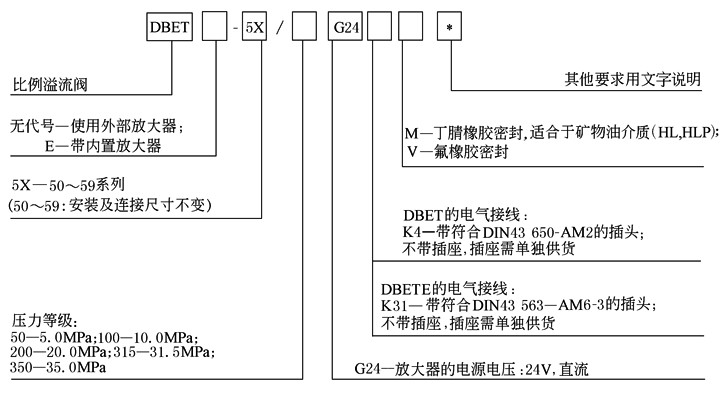

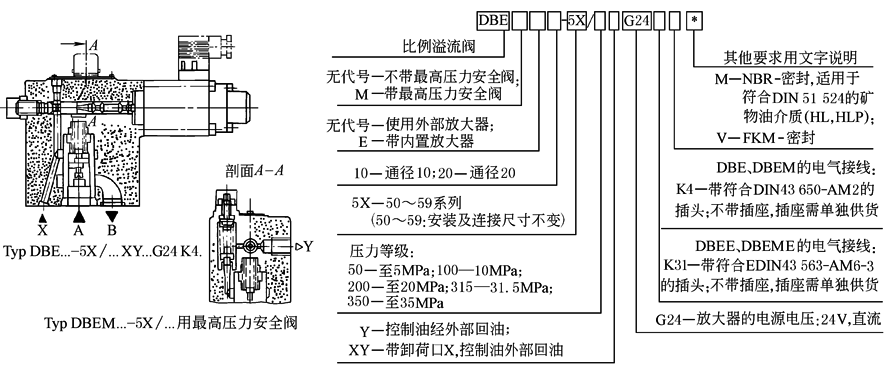

型 号 意 义 |
|
|||||||||||
|
技 术 性 能 |
最高工作压力(P口)/MPa |
35.0 |
流量/L·min-1 |
最大2 |
||||||||
|
最高调定 压力/MPa |
压力等级5.0MPa |
5.0 |

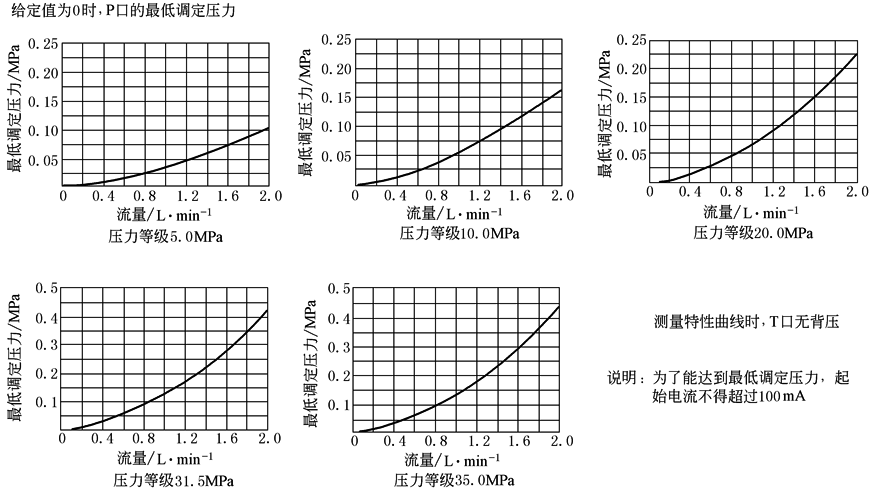

给定值为零时的最低调定压力 |
见特性曲线 |
||||||||
|
压力等级10.0MPa |
10.0 |
|||||||||||
|
压力等级20.0MPa |
20.0 |
回油压力(油口T) |
单独无背压地回油箱 |
|||||||||
|
压力等级31.5MPa |
31.5 |
|
|
|||||||||
|
压力等级35.0MPa |
35.0 |
|
|
|||||||||
|
油液污染度 |
NAS1638-9级 |
|||||||||||
|
油液温度范围/℃ |
-20~80 |
|||||||||||
|
黏度范围/mm2·s-1 |
15~380 |
|||||||||||
|
滞环(见压力特性曲线)/% |
最高调定压力的±1.5 |
考虑滞环特性曲线;在压力递增的情况下,同型号元件的给定值-压力特性曲线的误差 |
DBET |
最高调定 压力的 ±2.5% |
||||||||
|
重复精度/% |
<最高调定压力的±2 |
|||||||||||
|
线性度/% |
最高调定压力的±3.5 |
DBETE |
最高调定 压力的 ±1.5% |
|||||||||
|
动作时间/ms |
30~150(与具体设备有关) |
|||||||||||
|
电源电压 |
24VDC |
电 气 接 线 |
单 独 订 货 |
DBET |
带符合DIN43650-AM2标准的插头 |
|||||||
|
最小控制电流 |
DBET和DBETE |
100mA |
插座符合标准DIN43650-AF2/PN11 |
|||||||||
|
最大控制电流 |
DBET |
800mA |
DBETE |
带符合EDIN43563-AM6-3标准的插头 |
||||||||
|
DBETE |
1600mA |
插座符合标准EDIN43563-BF6-3/PN11 |
||||||||||
|
电磁铁线圈电阻/Ω |
20℃时的冷值 |
DBET为19.5;DBETE为5.4 |
||||||||||
|
最大热值 |
DBET为28.8;DBETE为7.8 |
|||||||||||
|
通电率 |
DB |
阀的保护形式符合DIN40050 |
IP65 |
|||||||||
|
用于DBETE的放大器 |
内置于阀内 |
|||||||||||
|
用于DBET的放大器 欧洲制式(单独订货) |
模拟式 |

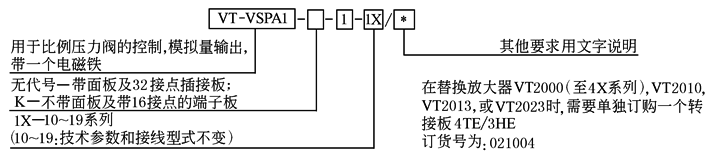

VT-VSPA1-1 |
||||||||||
|

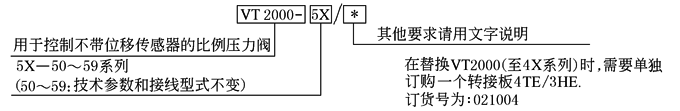

VT2000 |
||||||||||||
|
表2 |
|
|

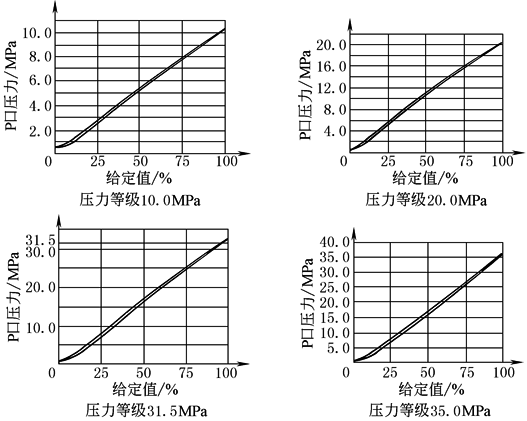

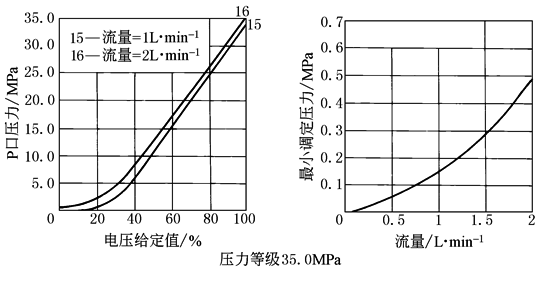

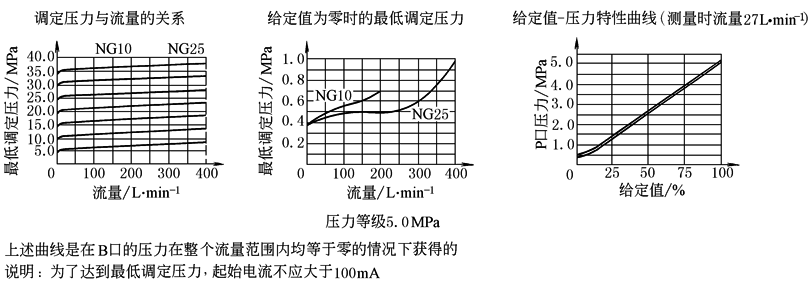

特
性
曲
线 |
|
力士乐(REXROTH)DBETR/1X系列比例溢流阀(带位置反馈)
|
力士乐(REXROTH)DBETR/1X系列比例溢流阀(带位置反馈) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
表1 |
||||||||||||||||||
|

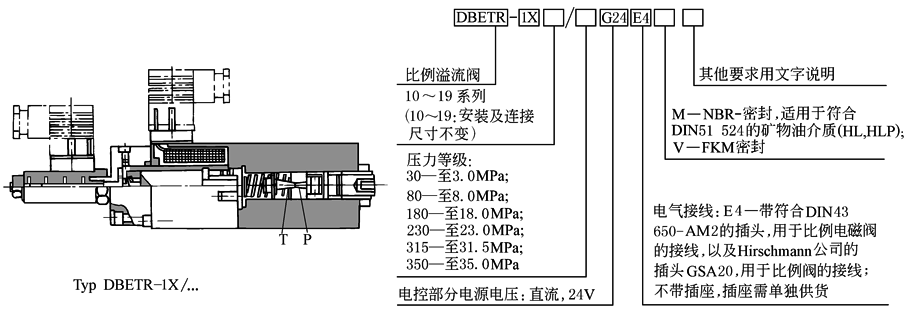

结构图及型号意义 |
|
|||||||||||||||||
|
技 术 性 能 |
液压参数(测量条件:ν=41mm2·s-1,t=50℃) |
|||||||||||||||||
|
最高工作压力/MPa |
P口 |
35.0 |
给定值为零时的最低 调定压力 |
见特性曲线 |
||||||||||||||
|
T口,调压时 |
0.2 |
|||||||||||||||||
|
不带压力调节,T口截止/MPa |
10.0 |
回油压力(油口T) |
单独无背压地回油箱 |
|||||||||||||||
|
最高调定压力 |
压力等级3.0MPa |
3.0 |
最大流量/L·min-1 |
压力等级3.0MPa |
3 |
|||||||||||||
|
压力等级8.0MPa |
8.0 |
压力等级8.0MPa |
3 |
|||||||||||||||
|
压力等级18.0MPa |
18.0 |
压力等级18.0MPa |
3 |
|||||||||||||||
|
压力等级23.0MPa |
23.0 |
压力等级23.0MPa |
3 |
|||||||||||||||
|
压力等级31.5MPa |
31.5 |
压力等级31.5MPa |
2 |
|||||||||||||||
|
压力等级35.0MPa |
35.0 |
压力等级35.0MPa |
2 |
|||||||||||||||
|
黏度范围/mm2·s-1 |
15~380 |
|||||||||||||||||
|
油液污染度 |
NAS1683-9级 |
|||||||||||||||||
|
油液温度范围/℃ |
-20~80 |
|||||||||||||||||
|
滞环(见压力特性曲线) |
最高-20~80<调定压力的1% |
考虑滞环特性曲线;在压力递增的情况下,同型号元件的给定值-压力特性曲线的误差 |
最高调 定压力 的±3% |
|||||||||||||||
|
重复精度 |
<最高调定压力的0.5% |
|||||||||||||||||
|
线性度 |
<最高调定压力的1.5% |
|||||||||||||||||
|
阶跃响应特性Tu+Tg (0~100%)/ms |
与具体设备有关 |
pmin-pmax |
pmax-pmin |
|||||||||||||||
|
压力等级30,80,180 |
100 |
50 |
||||||||||||||||
|
压力等级230,315,350 |
150 |
100 |
||||||||||||||||
|
电源电压 |
24VDC |
电气接线 |
带符合DIN43650-AM2标准的插头 |
|||||||||||||||
|
最大功率消耗 |
50VA |
插座符合标准DIN43650-AF2/PN11 |
||||||||||||||||
|
线圈电阻/Ω |
20℃时的冷值 |
10 |
通电率 |
100% |
||||||||||||||
|
最大热值 |
13.9 |
保护型式符合DIN40050 |
IP65 |
|||||||||||||||
|
振荡器频率 |
2.5kHz |
感抗 |
6~8mH |
|||||||||||||||
|
感应器线圈电阻冷值电阻/Ω |
线圈之间20℃时 |
1和2 |
2和接地 |
接地和1 |
||||||||||||||
|
|
31.5 |
45.5 |
31.5 |
|||||||||||||||
|
阀的保护型式符合DIN 40050 |
IP65 |
电气接线 |
带Hirschmann公司的插头GSA |
|||||||||||||||
|
插座为Hirschmann公司的GM209N9(Pg9) |
||||||||||||||||||
|
欧洲制式 |
模拟式 |
VT5003 |
||||||||||||||||
|
数字式 |
VT-VRPD-1 |
|||||||||||||||||
|
模块式 |
VT11025 |
|||||||||||||||||
|
表2 |
|
|
特
性
曲
线 |
|
力士乐(REXROTH)DBE(M)和DBE(M)E型系列比例溢流阀
|
力士乐(REXROTH)DBE(M)和DBE(M)E型系列比例溢流阀 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
表1 |
||||||||||||
|
结
构
及
型
号 |
|
|||||||||||
|
技
术
性
能 |
液压参数(测量条件:ν=41mm2·s-1,t=50℃) |
|||||||||||
|
最高工作压力A、B、X口/MPa |
35.0 |
回油压力(Y口) |
单独无背压地回油箱 |
|||||||||
|
给定值为零时的最低调定压力 |
见特性曲线 |
|||||||||||
|
最高 调定 压力/MPa |
(可无级调节) |
调节范围 |
供货时的状态 |
|||||||||
|
压力等级5.0MPa |
3.0~7.0 |
7.0 |
||||||||||
|
压力等级10.0MPa |
5.0~13.0 |
13.0 |
||||||||||
|
压力等级20.0MPa |
9.0~23.0 |
23.0 |
||||||||||
|
压力等级31.5MPa |
15.0~35.0 |
35.0 |
||||||||||
|
压力等级35.0MPa |
20.0~39.0 |
39.0 |
||||||||||
|
最大流量/L·min-1 |
200 |
400 |
||||||||||
|
控制油流量/L·min-1 |
0.5~1.8 |
0.5~2.1 |
||||||||||
|
黏度范围/mm2·s-1 |
15~380 |
|||||||||||
|
油液温度范围/℃ |
-20~80 |
|||||||||||
|
油液污染度 |
NAS1638-9级 |
|||||||||||
|
滞环(见压力特性曲线) |
最高调定压力的±1.5% |
考虑滞环特性曲线;在 压力递增的情况下,同型 号元件的给定值-压力 特性曲线的误差 |
DBE DBEM |
最高调定压力 的±2.5% |
||||||||
|
重复精度 |
<最高调定压力的±2% |
|||||||||||
|
线性度 |
最高调定压力的±3.5% |
DBEE DBEME |
最高调定压力 的±1.5% |
|||||||||
|
阶跃响应时间/ms |
150(与具体设备有关) |
|||||||||||
|
电源电压 |
24VDC |
电 气 接 线 |
单 独 订 货 |
DBE、DBEM |
带符合DIN43650-AM2标准的插头 |
|||||||
|
最小控制电流/mA |
100 |
插座符合标准DIN43650-AF2/PN11 |
||||||||||
|
最大控制 电流/mA |
DBE、DBEM |
1600 |
DBEE、 DBEME |
带符合EDIN43563-AM6-3标准的插头 |
||||||||
|
DBEE、DBEME |
1440~1760 |
插座符合标准EDIN43563-BF6-3/PN11 |
||||||||||
|
电磁铁线圈 电阻/Ω |
20℃时的冷值 |
5.4 |
||||||||||
|
最大热值 |
7.8 |
|||||||||||
|
通电率 |
100% |
阀的保护型式符合DIN40050 |
IP65 |
|||||||||
|
用于DBEE、DBEME的放大器 |
内置于阀内 |
|||||||||||
|
用于DBE、DBEM的放大器 |
模拟式 |
VT-VSPA1-1 |
||||||||||
|
欧洲制式 |
数字式 |
VT-VSPD-1 |
||||||||||
|
(单独订货) |
模拟式 |
VT11131 |
||||||||||
|
模块式放大器 |
20℃时的冷值 |
VT11030 |
||||||||||
|
电磁铁线圈电阻 |
最大热值 |
DBET为28.8Ω;DBETE为7.8Ω |
||||||||||
|
表2 |
|
|
特
性
曲
线 |
|
力士乐(REXROTH)二位四通和三位四通比例方向阀
|
力士乐(REXROTH)二位四通和三位四通比例方向阀 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
表1 |
|||||||||
|

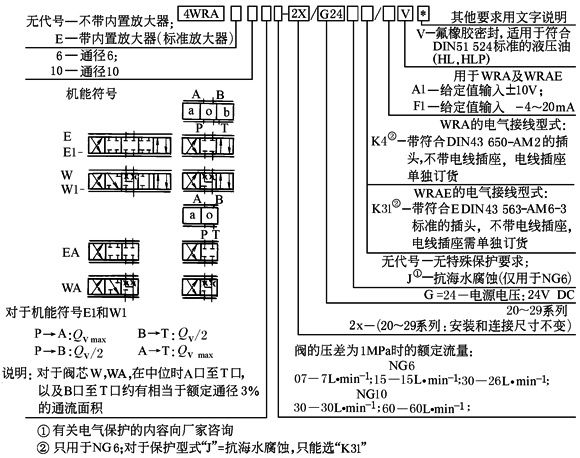

结构及型号意义 |
|
|
|||||||
|
技
术
性
能 |
阀的型号 |
WRA |
WRAE |
||||||
|
工作压力/MPa |
P,A,B口 |
31.5 |
|||||||
|
T口 |
21 |
||||||||
|
p=1MPa时的额定 流量/L·min-1 |
NG6 |
7,15和26 |
|||||||
|
NG10 |
30和60 |
||||||||
|
允许最大流量 /L·min-1 |
NG6 |

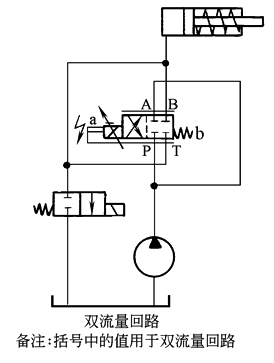

42(双流量回路时可达80) |
|||||||
|
NG10 |
75(双流量回路时可达140) |
||||||||
|
质量/kg |
NG6 |
2.0 |
2.2 |
||||||
|
NG10 |
6.6 |
6.8 |
|||||||
|
工作介质 |
符合DIN51524标准的矿物油 |
||||||||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
||||||||
|
黏度范围/mm2·s-1 |
20~380(优先选择20~46) |
||||||||
|
最高油液允许污染度 |
NAS16389级推荐使用过滤器的过滤比:βx≥75,x=10 |
||||||||
|
滞环/% |
≤5 |
||||||||
|
反向误差/% |
≤1 |
||||||||
|
灵敏度/% |
≤0.5 |
||||||||
|
频率响应(相位差-90°,信号50%)/Hz |
NG6 |
25 |
25 |
||||||
|
NG10 |
10 |
10 |
|||||||
|
信号的型式 |
直流,模拟 |
|
|||||||
|
给定值信号 |
电压输入 |
NG6/V |
±10 |
±10 |
|||||
|
NG10/V |
±10 |
±10 |
|||||||
|
电流输入 |
NG6/mA |
4~20 |
4~20 |
||||||
|
NG10/mA |
4~20 |
4~20 |
|||||||
|
每个电磁铁的最大电流/A |
2.5 |
2.5 |
|||||||
|
电磁铁线圈电阻/Ω |
20℃时的冷值 |
2 |
2 |
||||||
|
最大热值 |
3 |
3 |
|||||||
|
通电率/% |
100 |
||||||||
|
线圈温度/℃ |
可达150 |
||||||||
|
电气接线 单独订货 |
WRA |
带符合DIN43650-AM2标准的插头 |
|||||||
|
插座符合DIN43650-AF2/PN11 |
|||||||||
|
WRAE |
带符合DIN43650-AM6-3标准的插头 |
||||||||
|
插座符合DIN43650-BF6-3/PN11 |
|||||||||
|
欧洲制式的放大器 |
VT-VSPA2-1-1X |
内置于阀内 |
|||||||
|
欧洲制式的数字放大器 |
VT-VSPD-1-1X |
|
|||||||
|
电源 电压 |
额定电压/VDC |
24 |
|||||||
|
下限值/V |
21/22 |
19 |
|||||||
|
上限值/V |
35 |
||||||||
|
放大器的电流消耗 |
Imax/A |
1.8 |
1.8 |
||||||
|
最大脉冲电流/A |
3 |
3 |
|||||||
|
表2 |
|
|

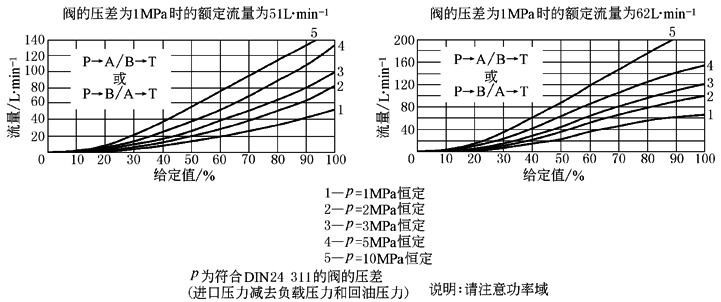

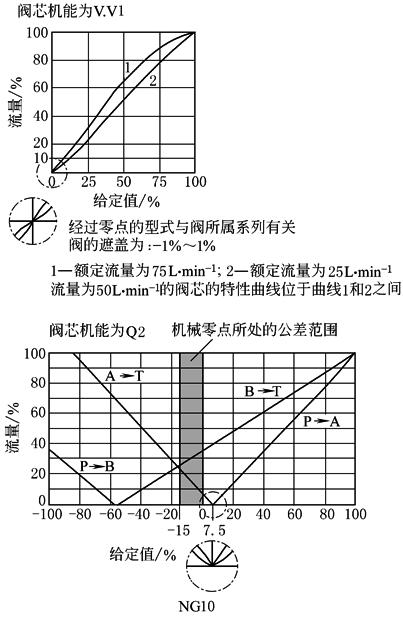

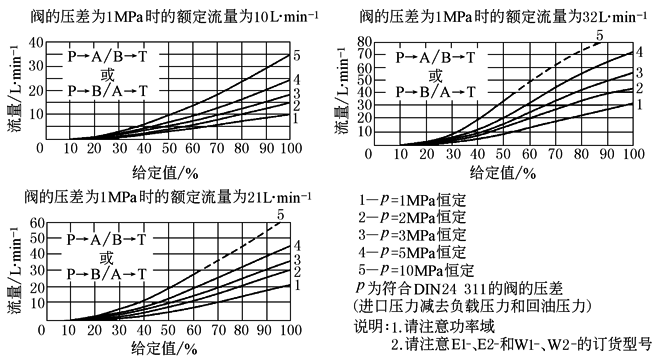

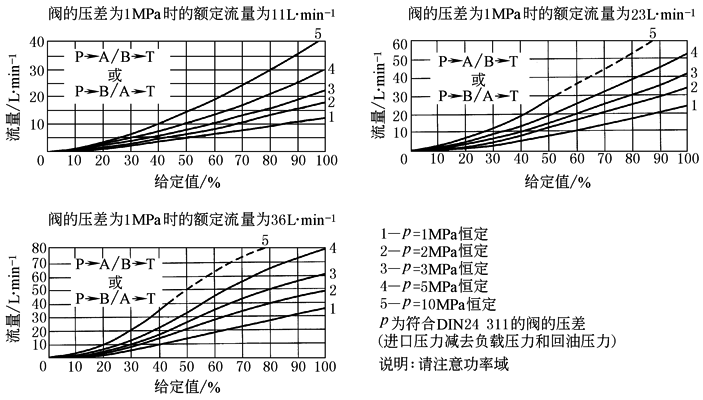

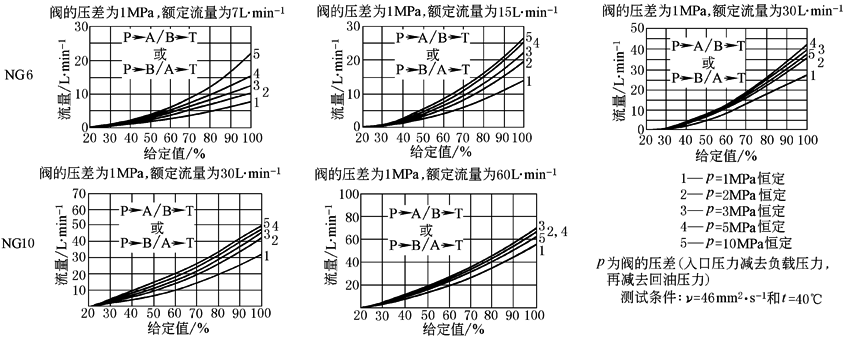

特性曲线1 |
|
|
特性曲线2 |
|
力士乐(REXROTH)4WRE,1X系列比例方向阀
|
力士乐(REXROTH)4WRE,1X系列比例方向阀 |
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

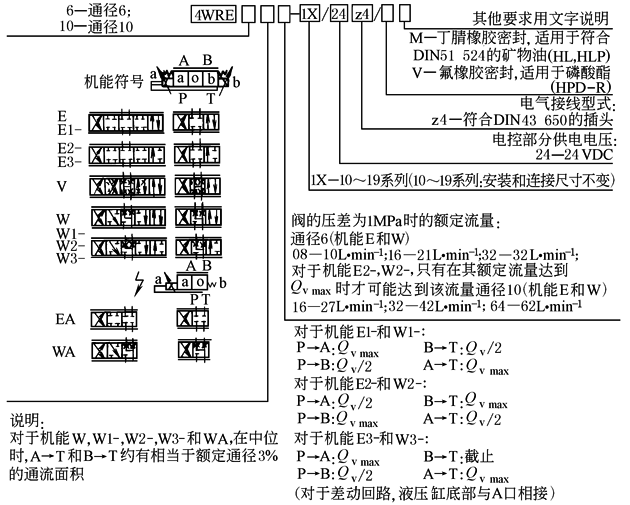

表1 |
||||||||||||
|
型
号
意
义 |
|
|
||||||||||
|
技
术
性
能 |
型号 |
NG6 |
NG10 |
功率域 |
|
|||||||
|
质量 /kg |
带一个电磁铁的阀 |
1.9 |
5.7 |
通径 |
机能符号/ 额定流量 |
压差为p时的流量/L·min-1 |
|
|||||
|
带两个电磁铁的阀 |
2.7 |
7.7 |
6MPa |
12MPa |
18MPa(max) |
|
||||||
|
工作压力/MPa |
P,A,B口 |
0~31.5 |
6 |
E,W08 EA,WA08 |
27 (28) |
25 (40) |
23 — |
|
||||
|
T口 |
0~16 |
|
||||||||||
|
允许最大流量/L·min-1 |
65 |
260 |
E,W16 EA,WA16 |
38 (65) |
34 (51) |
29 — |
|
|||||
|
工作介质 |
符合DIN51524标准的矿物油,磷酸酯 |
|
||||||||||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
E,W32 EA,WA32 |
52 (65) |
41 (58) |
36 — |
|
||||||
|
黏度范围/mm2·s-1 |
15~380(优先选择20~46) |
|
||||||||||
|
污染度 |
最高油液允许污染度:NAS1638 9级推荐使用过滤器的过滤比: βx≥75,x=10 |
10 |
E,W16 EA,WA16 |
49 (98) |
80 (115) |
65 — |
||||||
|
E,W32 EA,WA32 |
130 (180) |
110 (150) |
100 — |
|||||||||
|
滞环/% |
<1 |
|
||||||||||
|
重复精度/% |
<1 |
E,W64 EA,WA64 |
|
|
|
|
||||||
|
灵敏度/% |
≤额定信号的0.5% |
|
||||||||||
|
频率响应(-3dB,信号±100%)/Hz |
6 |
4 |
E1,W1 E2,W2 E3,W3 |
180 (260) |
130 (180) |
110 — |
|
|||||
|
电压 |
24V DC |
|
||||||||||
|
每个比例电磁铁的额定功率/W |
12.5 |
22.5 |
|
|||||||||
|
电磁铁线 圈电阻/Ω |
20℃时的冷值 |
5.4 |
E,W08 |
|
|
|||||||
|
最大热值 |
8.1 |
EA,WA08 |
|
|||||||||
|
通电率 |
连续 |
|
||||||||||
|
线圈温度/℃ |
可达150 |
|
||||||||||
|

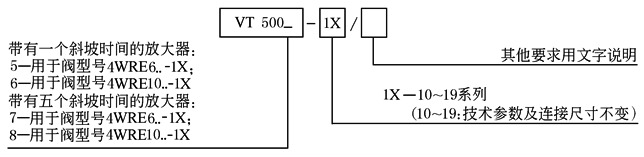

放大器的电气参数 |
|
|
|
|||||||||
|
放大器 单独供货 |
带一个可调斜坡时间 |
VT5005 |
VT5006 |
|
||||||||
|
带一个可调斜坡时间 |
VT5024 |
VT5025 |
|
|||||||||
|
带五个可调斜坡时间 |
VT5007 |
VT5008 |
|
|||||||||
|
带两个可调斜坡时间 |
VT5001 |
VT5002 |
|
|||||||||
|
模块式放大器 |
VT11023 |
VT11024 |
|
|||||||||
|
模块式放大器 |
VT11074 |
VT11075 |
|
|||||||||
|
感应位移传感器 |
|
|
|
|||||||||
|
电测系统 |
LVDT |
3 |
|
|||||||||
|
测量行程/mm |
±2.8 |
±4 |
|
|||||||||
|
线性公差/% |
1 |
|
||||||||||
|
电气接线 |
2芯插头+PE/Pg11 |
|
||||||||||
|
符合 DIN 40050的保护型式 |
IP65 |
|
||||||||||
|
感抗/mH |
6~8 |
|
||||||||||
|
振荡器频率/kHz |
2.5 |
|
||||||||||
|
||||||||||||
|
表2 |
|
|

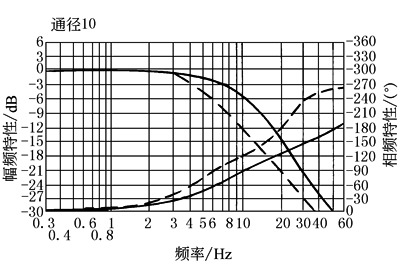

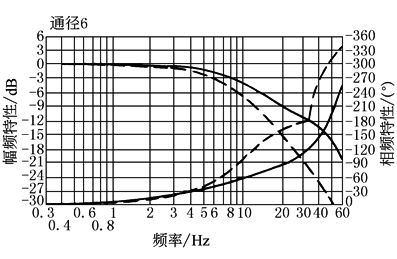

频率响应特征曲线 |
————信号±25% - - - -信号±100% |
|

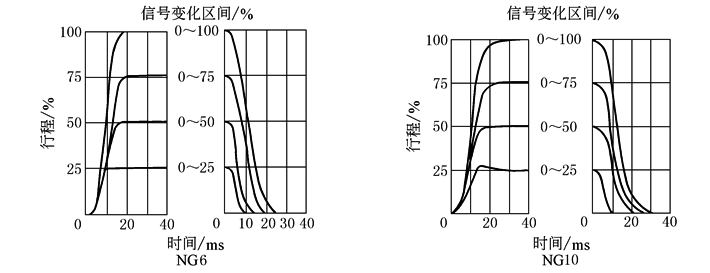

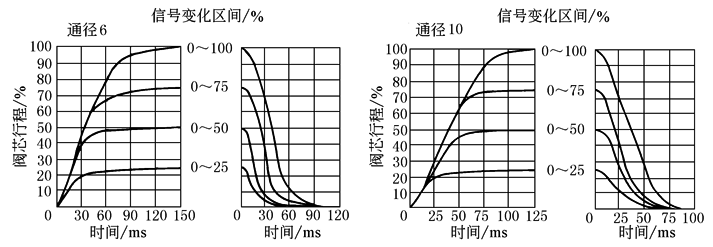

阶跃信号过渡过程 |
|
|
|
|
|
|
|
|
|
|
|
|
|
力士乐(REXROTH)三位四通高频响4WRSE,3X系列比例方向阀
|
力士乐(REXROTH)三位四通高频响4WRSE,3X系列比例方向阀 |
||||
|---|---|---|---|---|
|
表1 |
||||
|

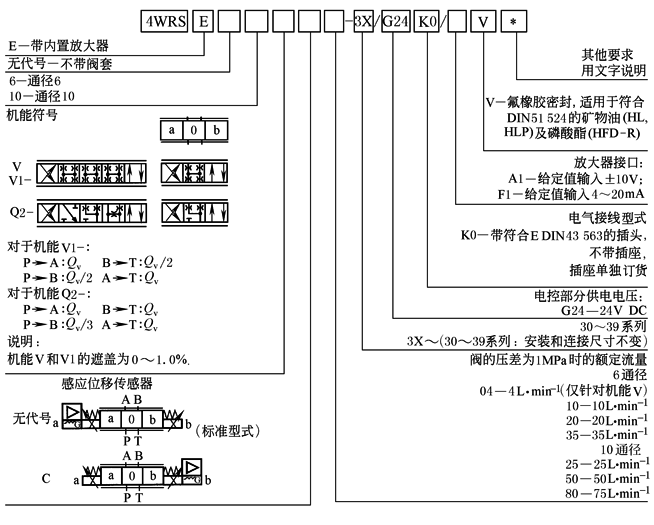

型
号
意
义 |
|
|||
|
技
术
性
能 |
型 号 |
NG6 |
NG10 |
|
|
质量/kg |
3.0 |
7.3 |
||
|
工作压力 /MPa |
P,A,B口 |
31.5 |
31.5 |
|
|
T口 |
31.5 |
31.5 |
||
|
额定流量Qvnom(1±10%)/L·min-1 (Δp=1MPa时,Δp为阀的压差) |
4 |
25 |
||
|
10 |
50 |
|||
|
20 |
75 |
|||
|
35 |
— |
|||
|
允许最大流量 |
80 |
180 |
||
|
工作介质 |
符合DIN 51524标准的矿物油 |
|||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
|||
|
黏度范围/mm2·s-1 |
20~380(优先选择20~46) |
|||
|
污染度 |
最高油液允许污染度:MAS16389级 推荐使用过滤器的过滤比:βx≥75,x=10 |
|||
|
滞环/% |
≤0.05 |
|||
|
反向误差/% |
≤0.03 |
|||
|
灵敏度/% |
≤0.03 |
|||
|
电压的型式 |
直流电压 |
|||
|
信号的方式 |
模拟 |
|||
|
每个电磁铁的最大电流/A |
2.5 |
2.5 |
||
|
零点补偿/% |
≤1 |
|
||
|
零点漂移 |
介质温度/%/10K |
<0.1 |
<0.1 |
|
|
工作压力/%/10MPa |
<0.5 |
<0.3 |
||
|
电气接线 单独订货 |
带符合EDIN43563AM6的标准插头 插座符合标准EDIN43563-BF6-3/PN11 |
|||
|
放大器 |
已集成入阀内 |
|||
|
表2 |
||
|

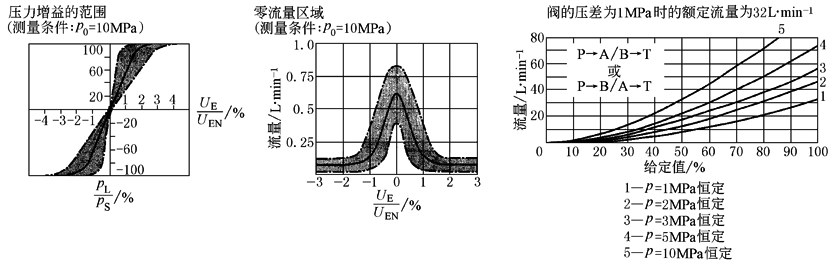

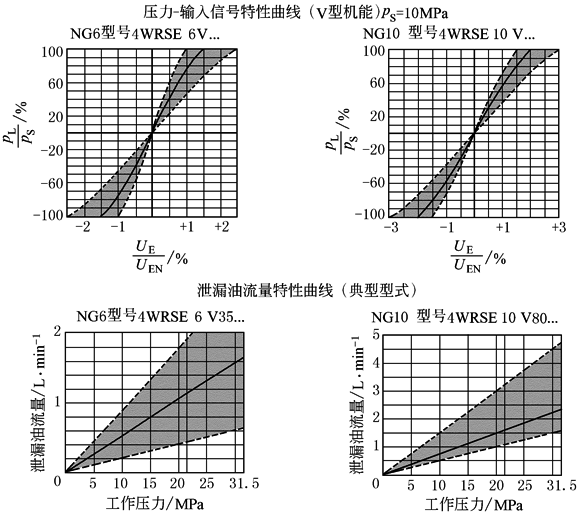

特性 曲线 |
|
|
|
阀的压 差为 0.1MPa 或阀的 单边压 差为 0.5MPa 时典型 流量 曲线 |
|
|
|
阶跃响 应曲线 |
|
|
|

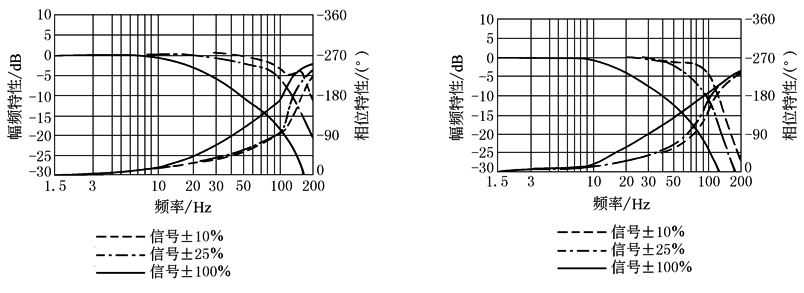

频率响 应曲线 |
|
|
|
流量- 负载 曲线 |
|
|
力士乐(REXROTH)WRZ,WRZE和WRH 7X系列比例方向阀
|
力士乐(REXROTH)WRZ,WRZE和WRH7X系列比例方向阀 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|

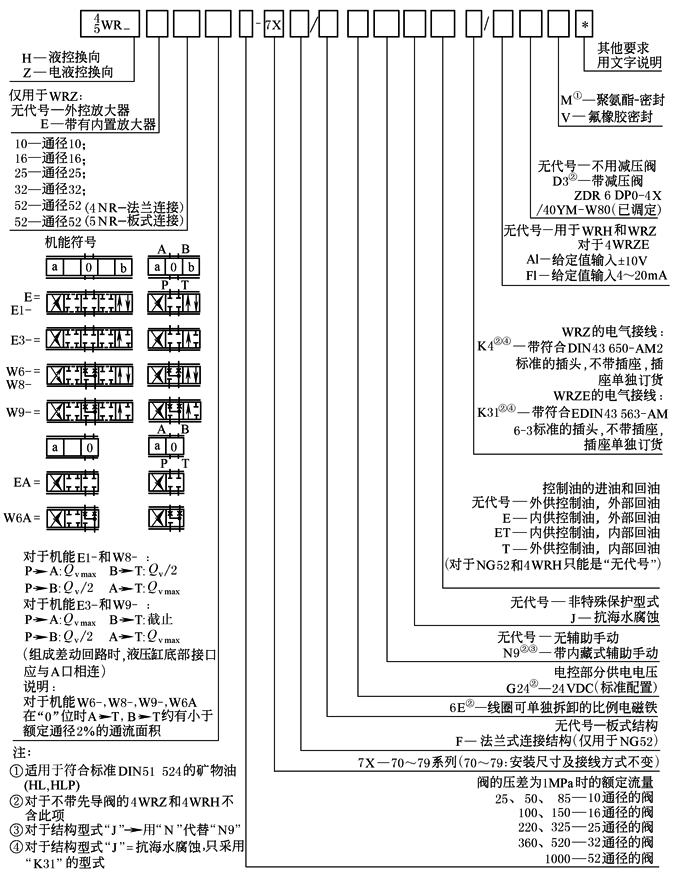

表1 |
|||||||||
|
型
号
意
义 |
|
||||||||
|
技
术
性
能 |
阀的型号 |
WRZ |
WRZE |
||||||
|
额定通径NG |
10 |
16 |
25 |
32 |
52 |
||||
|
工作压力/MPa |
先导阀 |
一外控 一内控 |
3~10 |
2~10 |
|||||
|
— |
|||||||||
|
装有“D3”时:10~35 |
|||||||||
|
主阀,≈ |
31.5 |
35 |
35 |
35 |
35 |
||||
|
回油压力/MPa ≈ |
T(R)(控制回油外泄) |
31.5 |
25 |
25 |
15 |
25 |
|||
|
T(控制回油内泄) |
3 |
3 |
3 |
3 |
— |
||||
|
Y |
3 |
3 |
3 |
3 |
3 |
||||
|
控制阀流量/cm3 |
1.7 |
4.6 |
10 |
26.5 |
54.3 |
||||
|
输入阶跃信号时,X和Y流量/L·min-1 |
3.5 |
5.5 |
7 |
15.9 |
7 |
||||
|
主阀的流量/L·min-1,≈ |
170 |
460 |
870 |
1600 |
2800 |
||||
|
工作介质 |
符合DIN51524标准的矿物油 |
||||||||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
||||||||
|
黏度范围/mm2·s-1 |
20~380(优先选择20~46) |
||||||||
|
污染度 |
最高油液允许污染度:NAS16389级,7级(先导) 推荐使用过滤器的过滤比:βx≥75,x=15,x=5(先导) |
||||||||
|
滞环/% |
≤6 |
||||||||
|
电压的型式 |
直流电压 |
||||||||
|
信号的方式 |
模拟 |
||||||||
|
给定值遮盖/% |
15 |
||||||||
|
最大电流/A |
1.5 |
2.5 |
|||||||
|
电磁铁线圈电阻/Ω |
20℃时的冷值 |
4.8 |
2 |
||||||
|
最大热值 |
7.2 |
3 |
|||||||
|
线圈温度/℃ |
≈150 |
||||||||
|
电气接线 |
WRZ |
带符合DIN43563AM2标准的插头,插座符合标准DIN43563-AF2/PN11 |
|||||||
|
WRZE |
带符合DIN43563-AM6-3标准的插头,插座符合标准DIN43563-BF6-3/PN11 |
||||||||
|
WRZE的内置式放大器 |
|
内置于阀内 |
|||||||
|
电流消耗 |
Imax/A |
— |
1.8 |
||||||
|
脉冲电流/A |
— |
3 |
|||||||
|
给定值信号 |
结构AL/V |
— |
±10 |
||||||
|
结构FL/V |
— |
4~20 |
|||||||
|
WRZ的外控放大器 |
|
||||||||
|
模拟式放大器 |
带一个斜坡调节 |
VT-VSPA2-50-1X/T1 |
|||||||
|
带五个斜坡调节 |
VT-VSPA2-50-1X/T5 |
||||||||
|
欧洲标准 |
VT-VSPA2-51-1X |
||||||||
|
欧洲制式的数字放大器 |
VT-VSPD-1-1X/ |
||||||||
|
模块式放大器 |
VT11118-1X/ |
||||||||
|
质量/kg |
板式连接 |
NG 10 |
7.8 |
8.0 |
|||||
|
NG 16 |
13.4 |
13.6 |
|||||||
|
NG 25 |
18.2 |
18.4 |
|||||||
|
NG 32 |
42.2 |
42.4 |
|||||||
|
NG 52 |
79.5 |
79.7 |
|||||||
|
法兰连接NG52 |
77.5 |
77.7 |
|||||||
|

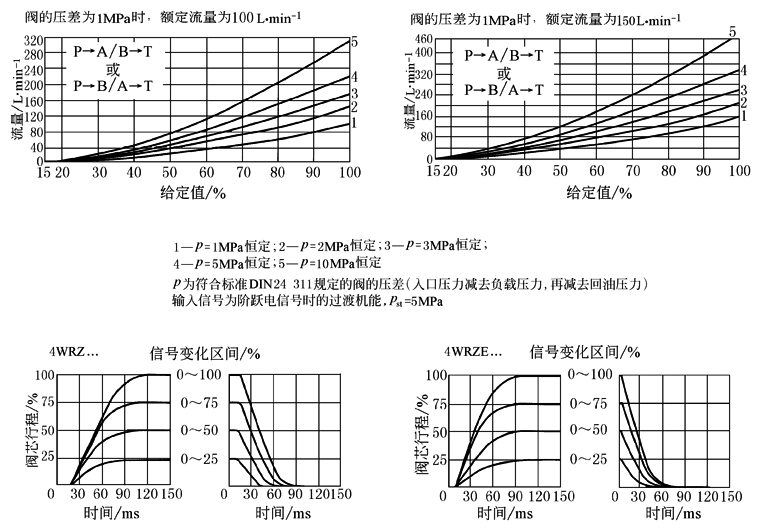

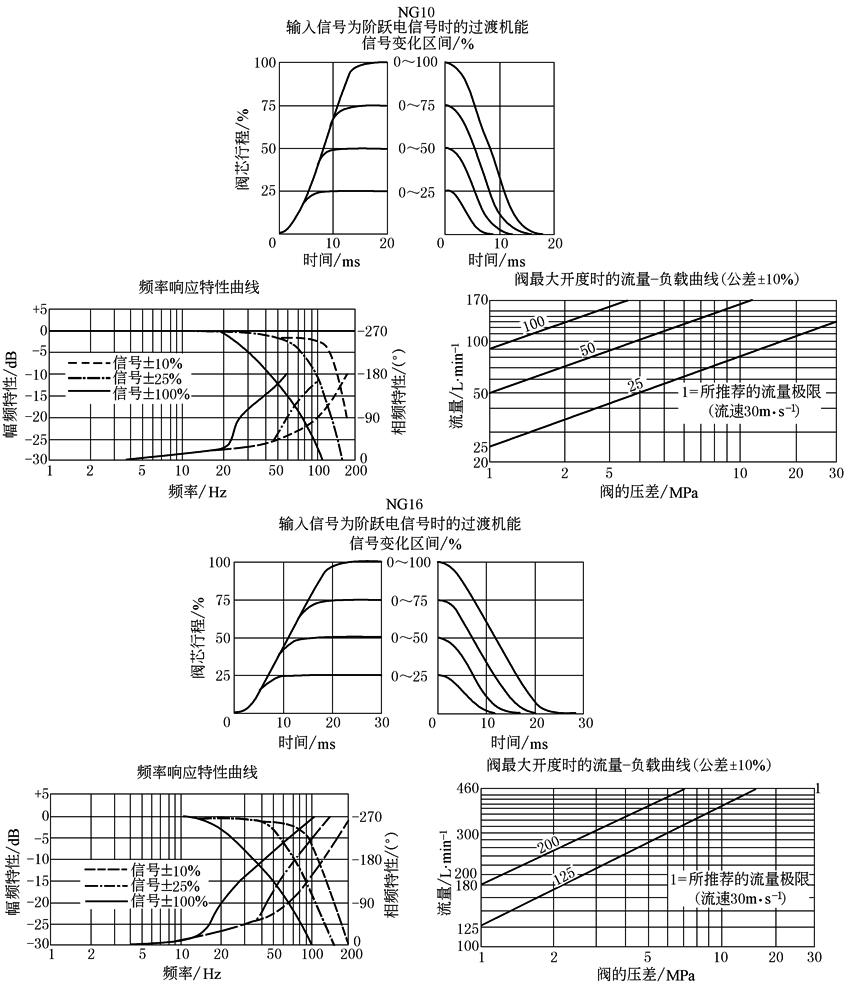

表2 |
|
|

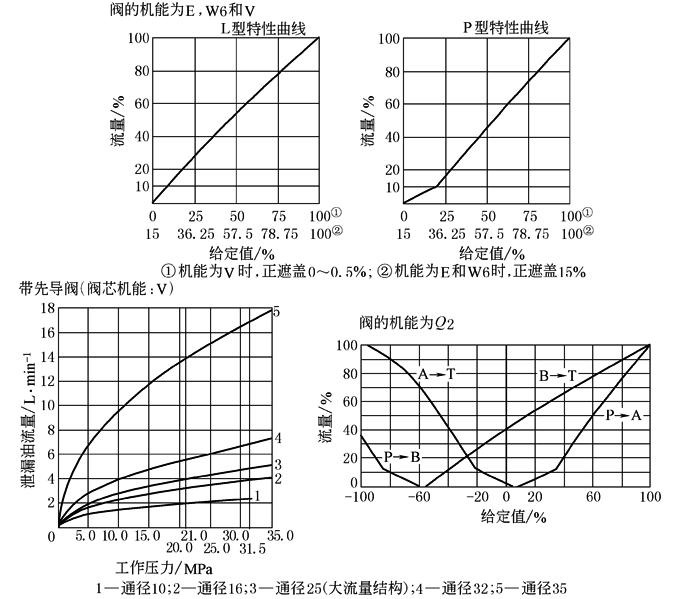

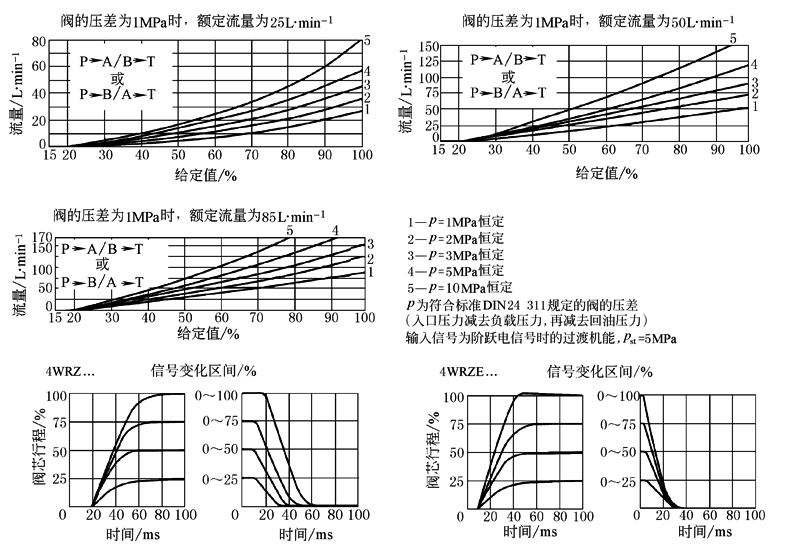

特
性
曲
线 |

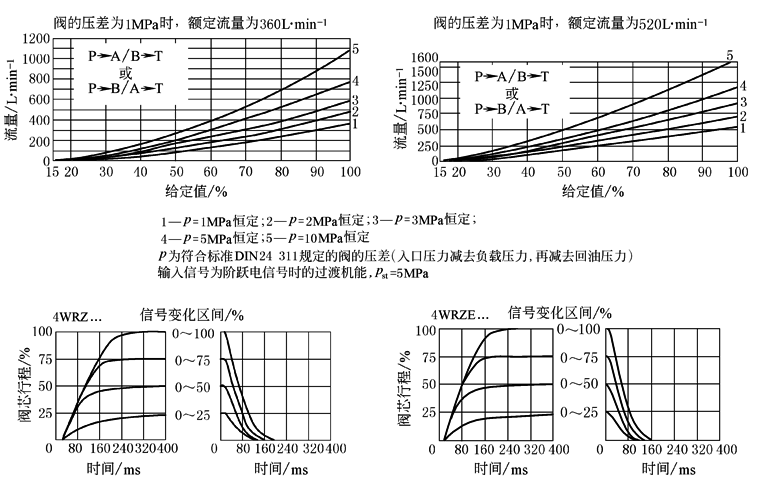

NG10,阀的机能“E,W6-,EA,W6A”
NG16,阀的机能“E,W6-,EA,W6A”

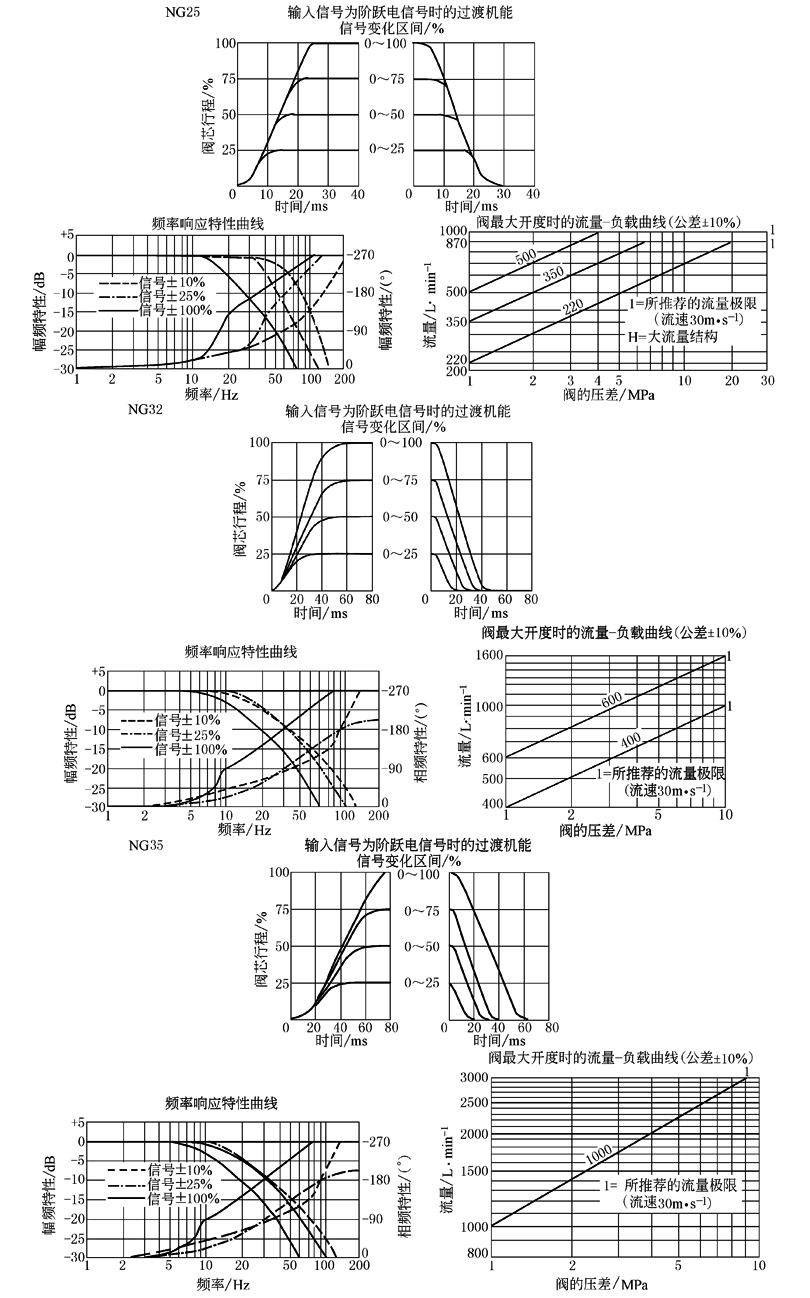

NG25,阀的机能“E,W6-,EA,W6A” 特性曲线(测量条件:ν=46mm2·s-1,t=40℃)

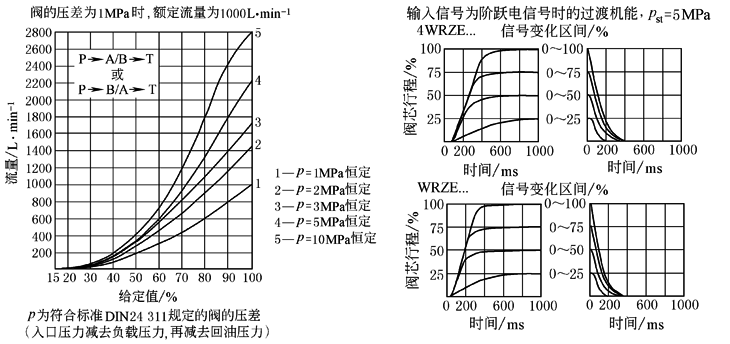

NG32,阀的机能“E,W6-,EAZ,W6A”
|
|
NG52,阀的机能“E,W6-,EA,W6A” (测量条件:ν=46mm2·s-1,t=40℃)
|
|
力士乐(REXROTH)4WRTE,3X系列高频响比例方向阀
|
力士乐(REXROTH)4WRTE,3X系列高频响比例方向阀 |
||||||||
|---|---|---|---|---|---|---|---|---|
|

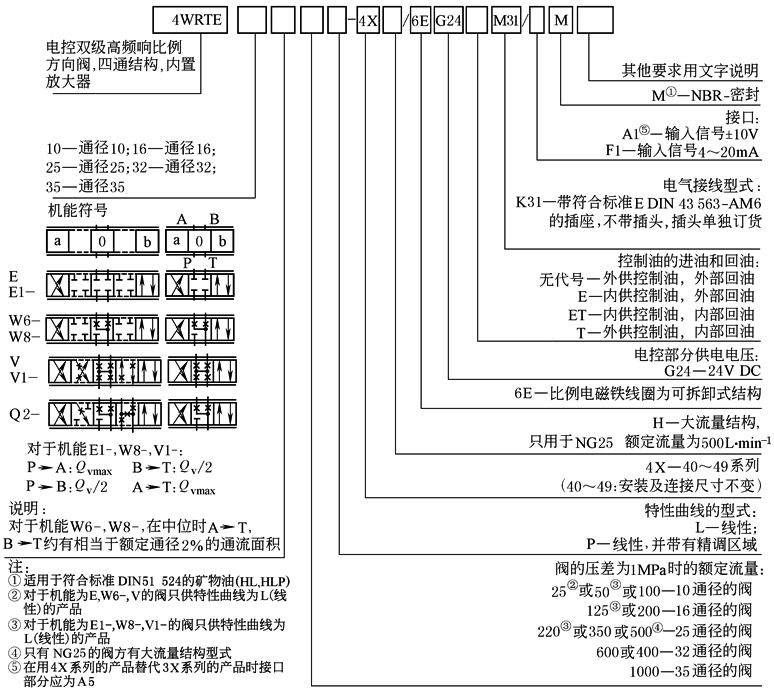

表1 |
||||||||
|
型
号
意
义 |
|
|||||||
|
技
术
性
能 |
规格型号 |
NG10 |
NG16 |
NG25 |
NG25 |
NG32 |
NG35 |
|
|
质量/kg |
8.7 |
11.2 |
16.8 |
17 |
31.5 |
34 |
||
|
工作压力/MPa |
先导阀:进油压力 |
2.5~31.5 |
||||||
|
主阀:接口P,A,B≈ |
31.5 |
35 |
35 |
21 |
35 |
35 |
||
|
回油压力/MPa |
T口(控制油回油内泄) |
静压<10 |
||||||
|
T口(控制油回油外泄)≈ |
31.5 |
25 |
25 |
21 |
25 |
25 |
||
|
Y口 |
静压<10 |
|||||||
|
额定流量QVN/L·min-1(±10%。Δp=1MPa,Δp为阀的压差) |
25 |
— |
— |
— |
— |
— |
||
|
50 |
125 |
220 |
— |
400 |
— |
|||
|
100 |
200 |
350 |
500 |
600 |
1000 |
|||
|
主阀的流量(最高允许值)/L·min-1 |
170 |
460 |
870 |
1000 |
1600 |
3000 |
||
|
控制阀芯位移(第三级)/mm |
±3.5 |
±5 |
±6 |
±6 |
±9 |
±12 |
||
|
输入阶跃信号时,X和Y流量/L·min-1 |
7 |
14 |
20 |
20 |
27 |
29 |
||
|
工作介质 |
符合DIN51524标准的矿物油 |
|||||||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
|||||||
|
黏度范围/mm2·s-1 |
20~380(优先选择20~46) |
|||||||
|
污染度 |
最高油液允许污染度:NAS16389级,7级(先导) 推荐使用过滤器的过滤比:βx≥75,x=15,x=5(先导) |
|||||||
|
滞环/% |
≤0.1 |
|||||||
|
灵敏度/% |
≤0.05 |
|||||||
|
电压的型式 |
直流电压 |
|||||||
|
信号的方式 |
模拟 |
|||||||
|
最大功率/W |
72(平均值为24) |
|||||||
|
电气接线
单独订货 |
带符合标准EDIN43563AM6的插座 |
|||||||
|
带符合标准EDIN43563-BF6-3/PN11的插头 |
||||||||
|
带符合标准EDIN43563-BF6-3/PN13.5的插头 |
||||||||
|
控制放大器 |
VT13060(内置于阀内) |
|||||||
|
表2 |
|
|

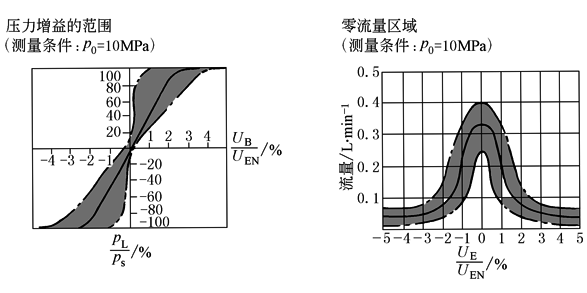

主 阀 的 泄 漏 油 流 量 |
|
|

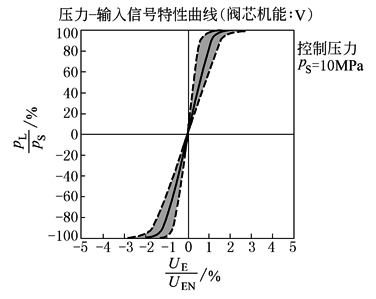

压 力 - 输 入 信 号 |
|
|
特
性
曲
线 |
测量条件:pS=10MPa,ν=32mm2·s-1和t=40℃
测量条件:pS=10MPa,ν=32mm2·s-1和t=40℃
|

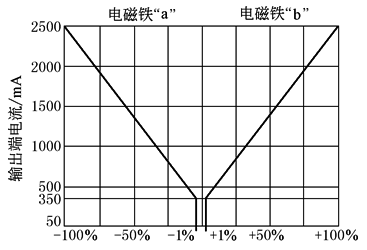

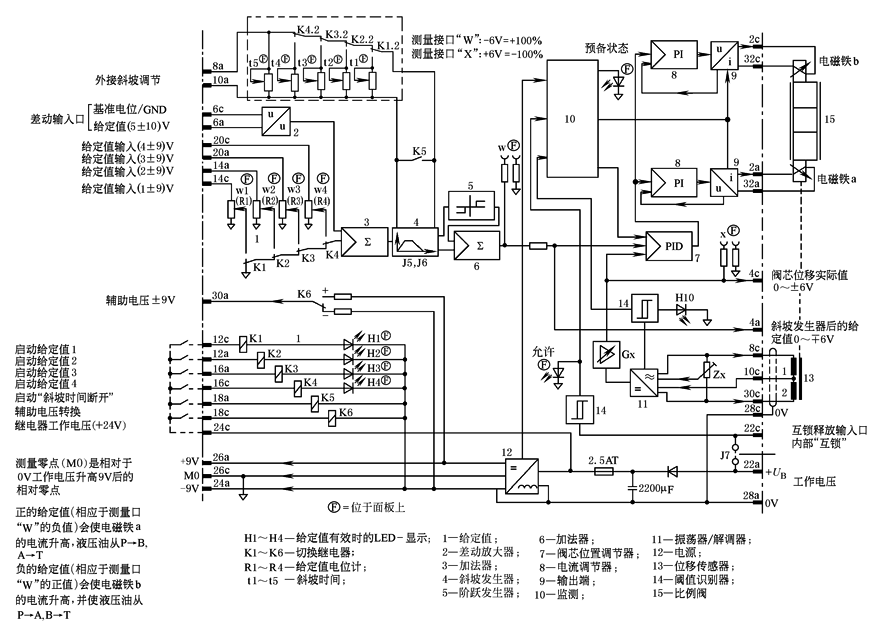

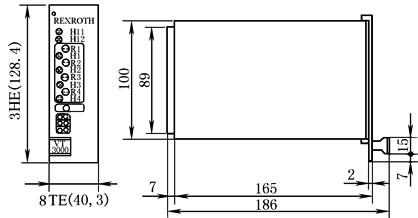

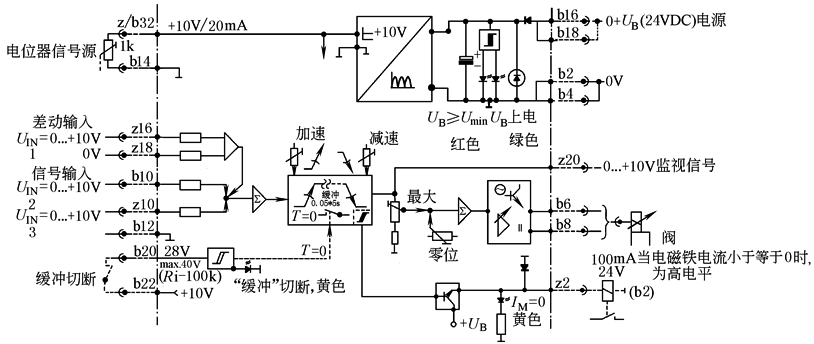

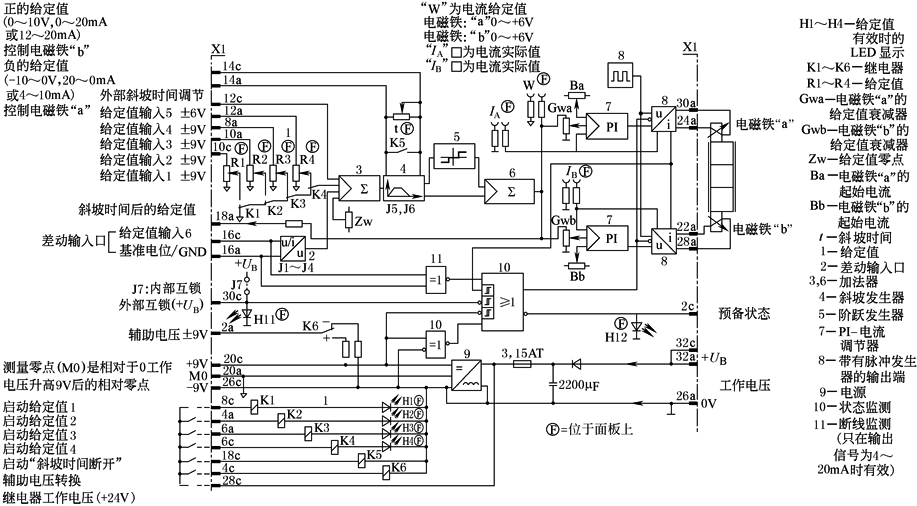

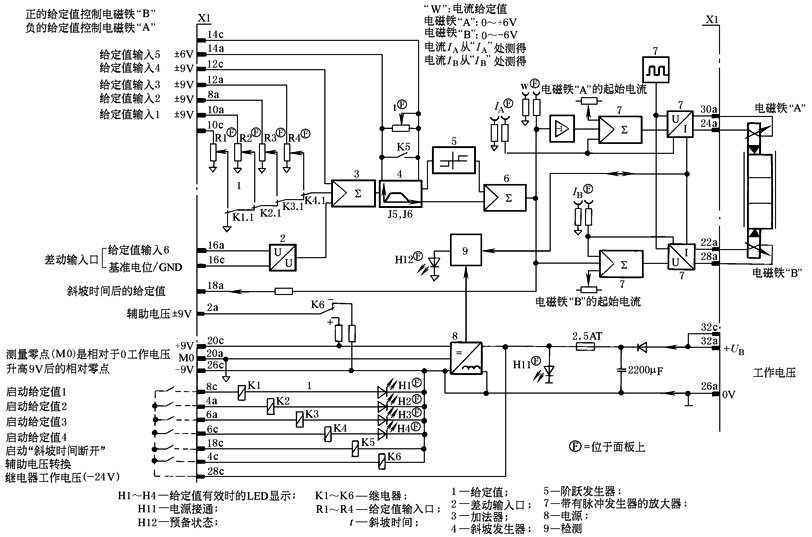

力士乐(REXROTH)VT-VSPA2-1,1X系列电子放大器
|
力士乐(REXROTH)VT-VSPA2-1,1X系列电子放大器 |
|||||
|---|---|---|---|---|---|
|

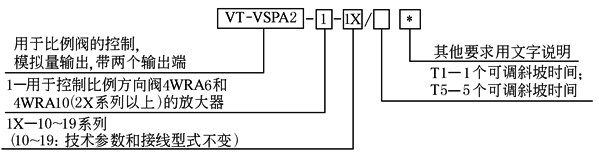

型 号 意 义 |
|
||||
|
特
点 |
(1)可用于不带位移反馈的直控式比例方向阀的控制(4WRA,通径:6,10,2X系列以上) (2)4个可通过电位计调节的给定值输入口 (3)4个给定值的LED-显示 (4)带差动输入口,可切换成电流输入 (5)互锁输入口,带LED-显示 (6)LED-显示“预备状态” (7)阶跃发生器 (8)斜坡发生器,带有一个或五个斜坡时间调节 (9)两个电流脉宽调制输出端 (10)电源部分带有错极保护 |
||||
|
技 术 参 数 |
工作电压UB |
24VDC(22~35VDC) |
斜坡时间(调节范围)t |
30ms~约1s或5s |
|
|
电流消耗I |
<2A |
电磁铁电流,电阻 |
Imax=2.5A;R20=2 |
||
|
功率消耗Ps |
<50V·A |
起始电流I |
50(1±25%)mA |
||
|
保险Is |
3.15A |
脉冲频率f |
对于NG6阀 |
300(1±10%)Hz |
|
|
电流实际值IA,IB |
0~2500mA±50mA;R=1k |
对于NG10阀 |
180(1±10%)Hz |
||
|
VT-VSPA2-1-1X/T1接线图 |
|
||||
|
VT-VSPA2-101X/T5接线图 |
|
||||
|
特性曲线 |
|
||||
力士乐(REXROTH)VT5005~5008,1X系列电子放大器
|
力士乐(REXROTH)VT5005~5008,1X系列电子放大器 |
|||||
|---|---|---|---|---|---|
|
型 号 意 义 |
|
||||
|
特
点 |
(1)可用于控制带有位移传感器的直控式比例方向阀(4WRE,1系列) (2)带差动输入口 (3)互锁输入口,带LED-显示 (4)LED-显示“预备状态” (5)阶跃发生器 (6)斜坡发生器 (7)五个可以通过电位计调节的斜坡时间(VT5007和VT5008) (8)4个可以通过电位计调节的给定值输入,带LED显示 (9)带有阀芯位置调节器 (10)两个电流脉宽调制输出端 (11)感应位移测量的振荡器及解调器,带有断线识别 (12)电源部分带有错极保护 |
||||
|
技 术 参 数 |
工作电压UB |
24VDC(22~35VDC) |
斜坡时间(调节范围) t |
30ms~约1s或5s(±25%) |
|
|
电流消耗I |
<2A |
电磁铁电流,电阻 |
VT5005,VT5007 |
Imax=1.8(1±20%)A,R20=5.4 |
|
|
功率消耗Ps |
<50V·A |
VT5006,VT5008 |
Imax=2.2(1±20%)A,R20=10 |
||
|
保险 Is |
2.5A |
起始电流 I |
50(1±25%)mA |
||
|
电流实际值IA,IB |
0~2500mA±50mA; R=1k |
振荡器频率 f |
2.5(1±10%)kHz |
||
|
VT5005和VT5006接线图(适用于17系列以后的产品) |
|
||||
|
VT5007和VT5008接线图(适用于17系列以后的产品) |
|
||||
力士乐(REXROTH)VT3000,3X系列电子放大器
|
力士乐(REXROTH)VT3000,3X系列电子放大器 |
||||
|---|---|---|---|---|
|

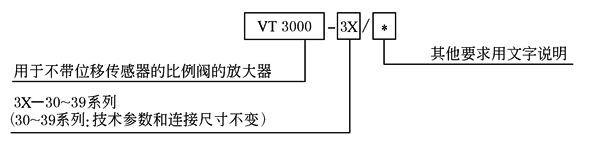

型 号 意 义 |
|
|||
|
特
点 |
(1)可用于不带位移反馈的先导式比例方向阀的控制(4WRZ)及直控式比例压力阀(DBEP6.3DREP6)的控制 (2)4个可通过电位计调节的给定值输入 (3)4个给定值的LED-显示 (4)带差动输入口 (5)LED-显示“预备状态” (6)阶跃发生器 (7)斜坡发生器 (8)两个电流脉宽调制输出端 (9)电源部分带有错极保护 |
|||
|
技 术 参 数 |
工作电压UB |
24VDC(22~39VDC) |
斜坡时间(调节范围)t |
30ms~约1s或5s |
|
电流消耗I |
<1A |
电磁铁电流,电阻 |
Imax=800mA,R20=19.5 |
|
|
功率消耗Ps |
— |
起始电流I |
20(1±25%)mA |
|
|
保险Is |
2.5A |
脉冲频率f |
170(1±10%)Hz |
|
|
电流实际值IA,IB |
0~800mV,0~800mA |
|
|
|
|

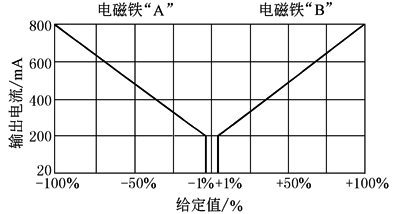

特 性 曲 线 及 外 形 尺 寸 |
|
|
||
|

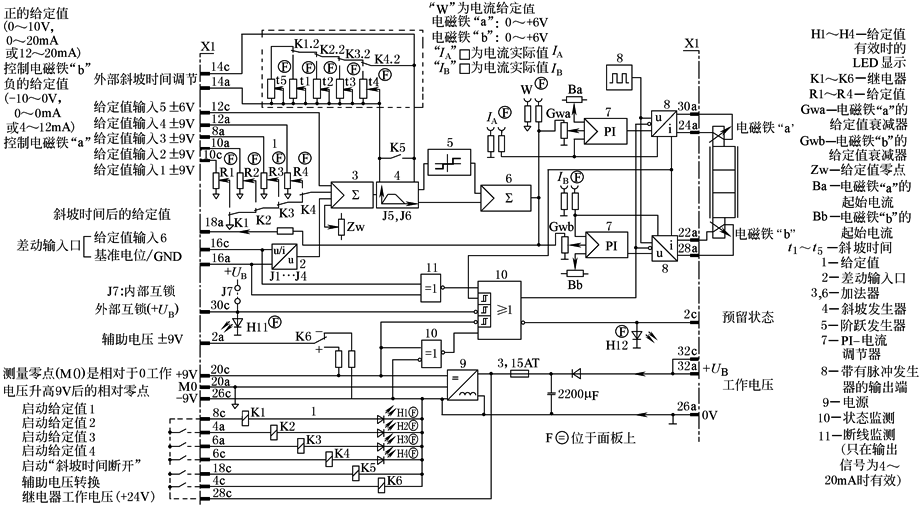

方 框 图 / 接 线 图 |
|
|||
力士乐(REXROTH)VT-VSPA1-1和VT-VSPA1K-1,1X系列电子放大器
|
力士乐(REXROTH)VT-VSPA1-1和VT-VSPA1K-1,1X系列电子放大器 |
|||||
|---|---|---|---|---|---|
|
型
号
意
义 |
|
||||
|
特
点 |
(1)可用于所有可供货的直控式及先导式的,不带位移反馈且只带一个电磁铁的比例压力阀的控制 (2)带差动输入口,可切换成电流输入 (3)附加给定值输入口0~9V (4)斜坡发生器,可对上升及下降斜坡时间单独进行调节 (5)脉宽调制输出端 (6)带“预备状态”显示(VT-VSPA1K-1只带LED-显示) (7)电源部分带有错极保护 (8)电流输入口(4~20mA)带断线识别 (9)电磁铁电缆短路保护 (10)电磁铁电缆断线识别 |
||||
|
技 术 参 数 |
工作电压UB |
24VDC(22~39VDC) |
斜坡时间(调节范围)t |
30ms~约1s或5s |
|
|
电流消耗I |
<1.8A |
电磁铁电流Imax,电阻 |
800mA,R20=19.5 |
||
|
功率消耗PS |
<50V·A |
起始电流I |
50mA或100mA |
||
|
保险Is |
2.5A |
脉冲频率f |
100Hz,200Hz,300Hz或370(1±10%)Hz |
||
|
电流实际值IA,IB |
0~800mA,0~1600mA |
||||
|

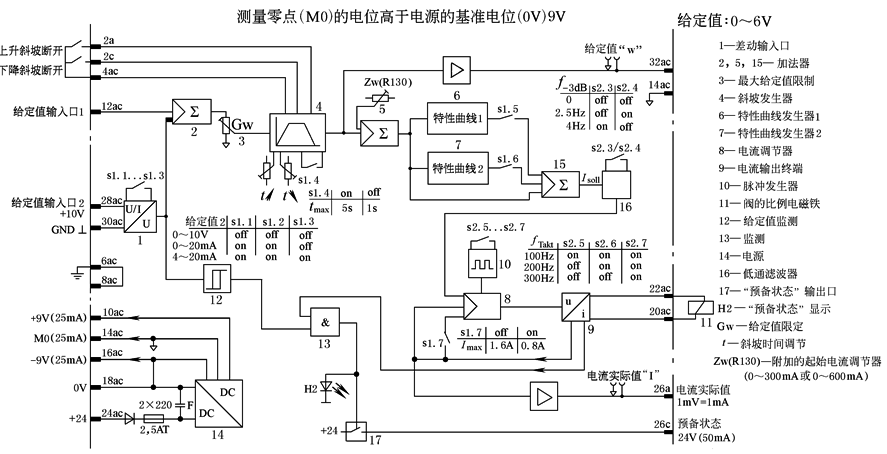

VT-VSPA1方框图/接线图 |
|
||||
|

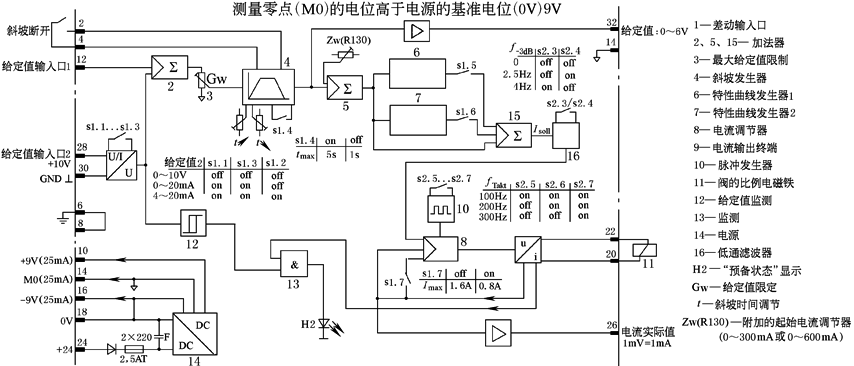

VT-VSPA1K-1方框图/接线图 |
|
||||
|

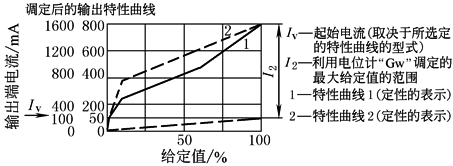

特性曲线及外形尺寸 |
|
|
|||
力士乐(REXROTH)VT2000,5X系列电子放大器
|
力士乐(REXROTH)VT2000,5X系列电子放大器 |
|||||
|---|---|---|---|---|---|
|
型 号 意 义 |
|
||||
|
特
点 |
(1)可用于直控式或先导式的,不带位移反馈的比例压力阀的控制 (2)带差动输入口,可切换成电流输入 (3)附加给定值输入口0~9V (4)斜坡发生器,可对上升及下降斜坡时间单独进行调节 (5)脉宽调制输出端 (6)电源部分带有错极保护 (7)电磁铁电缆短路保护 |
||||
|
技 术 参 数 |
工作电压UB |
24VDC(22~35V DC) |
斜坡时间(调节范围)t |
30ms~约1s或5s |
|
|
电流消耗I |
<1A |
电磁铁电流,电阻 |
Imax=800mA,R20=19.5 |
||
|
功率消耗PS |
<25V·A |
起始电流I |
0~300mA |
||
|
保险Is |
2.5A |
脉冲频率f |
100Hz或200Hz;±10% |
||
|
电流实际值IA,IB |
0~800mV,0~800mA±10mA |
取决于开关“S2”状态 |
|||
|
VT2000方框图/接线图 |
|
||||
|

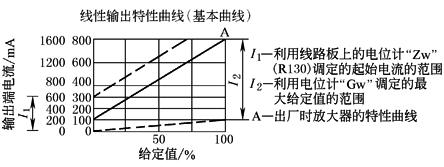

特性曲线及外形尺寸 |
|
I1—起始电流调节范围(0~约300mA)利用线路板上的Zw(R130)来调 I2—最大给定值调节范围,利用面板上的“Gw”来调节 A—出厂时的特性曲线 |
|||
力士乐(REXROTH)VT5001至VT5004和VT5010,2X系列VT5003,4X系列电子放大器
|
力士乐(REXROTH)VT5001至VT5004和VT5010,2X系列VT5003,4X系列电子放大器 |
|||||
|---|---|---|---|---|---|
|

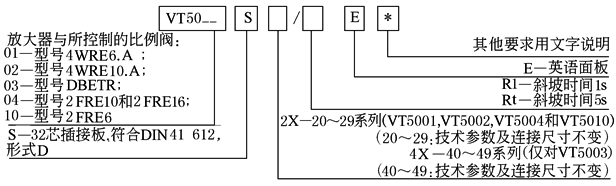

型 号 意 义 |
|
||||
|
特
点 |
(1)适用于带阀芯位移反馈的直控式比例阀(方向-压力和流量控制阀;型号:4WRE..A、DBETR、2FRE)的控制 (2)带差动输入口,可切换成电流输入 (3)滤波 (4)稳压 (5)自振荡输出终端 (6)感应位移传感器的振荡器和解调器 (7)PID调节器 (8)装有一个用于“断开”斜坡时间的继电器 (9)斜坡发生器 (10)具有断线识别功能,及LED-显示 |
||||
|
技 术 参 数 |
工作电压UB |
24VDC(22~35VDC) |
斜坡时间(调节范围)t |
30ms~约1s或5s |
|
|
电流消耗I |
<2A |
电磁铁 电流,电阻 |
VT5001 |
Imax=1.8(1±20%)A;R20=5.4 |
|
|
功率消耗PS |
<50V·A |
VT5002,3,4,10 |
Imax=2.2(1±20%)A;R20=10 |
||
|
保险Is |
2.5A |
脉冲频率f |
0.5~3kHz |
||
|
电流实际值U/IB |
-6V(最大负载电流5mA) |
振荡频率f |
2.5(1±10%)kHz |
||
|
方 框 图 / 接 线 图 |
|
||||
