伺服阀的试验
试验的类型及项目
试验的类型及项目 |
||||
---|---|---|---|---|
试验项目与试验类型 |
型式试验 |
出厂产品试验 |
||
电气参数 |
绝缘电阻 线圈电阻 线圈电感 |
√ √ √ |
√ √ |
|
稳态特性及参数 |
耐压 |
进油口耐压 回油口耐压 |
√ √ |
√ √ |
内泄漏 |
零位内泄漏量 内泄漏特性 |
√ √ |
√ |
|
压力增益 额定流量(空载) 饱和流量 公称流量增益 零区特性 滞环 |
√ √ √ √ √ √ |
√ √
(√)
√ |
||
分辨率 |
零位分辨率 零位外正向分辨率 零位外反向分辨率 |
√ √ √ |
√
|
|
线性度 对称性 零偏 |
√ √ √ |
(√) (√) √ |
||
压力零漂 |
进油压力零漂 回油压力零漂 |
√ √ |
(√) (√) |
|
温漂 p-Q特性 |
√ √ |
|
||
动态特性 |
频率特性 瞬态响应 |
√ √ |
(√)
|
|
耐久性试验 |
√ |
|
||
压力试验 |
√ |
|
||
环境试验 |
√ |
|
||
注:(√)为附加试验项目,√为应试项目。 |
标准试验条件
标准试验条件 |
---|
GB/T 15623—1995电液伺服阀试验方法标准规定的标准试验条件: (1)环境条件:(20±5)℃; (2)相对湿度:10%~80%; (3)液压油:矿物基液压油(N32,N46,YH-10,YH-12等),特殊用油如民航机及电站用磷酸酯液压油应特别指明; (4)黏度等级:N32; (5)油液油温度:(40±6)℃(阀进油口处); (6)油液清洁度等级:试验用油液的固体颗粒污染等级应为13/10~17/14; (7)供油压力:额定压力pn加上回油压力; (8)回油压力:pr<5%pn; (9)测试仪器准确度等级:根据需要,按GB 7935规定,以A、B、C三种等级中的一种进行 |
试验回路及测试装置
试验回路及测试装置 |
||
---|---|---|
线圈阻抗和线圈电感测试 |
||
|
|
|
静态特性试验回路及测试 |
动态特性试验回路及测试 |
|
|
|
试验内容及方法
试验内容及方法 |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
表1 |
|||||||||||
项目 |
说明 |
||||||||||
电 气 参 数 的 测 试 |
绝缘电阻的测试 |
伺服阀入口不供油(但对湿式力矩马达,阀内应充满液压油),用精度不低于2.5级500V的兆欧表,对线圈与阀体、线圈与线圈之间加上直流电压,历时60s,绝缘电阻应大于100MΩ |
|||||||||
线圈电阻的测试 |
伺服阀入口不供油,待线圈与室温一致时,分别测两线圈的直流电阻 |
||||||||||
线圈阻抗及电感的测试 |

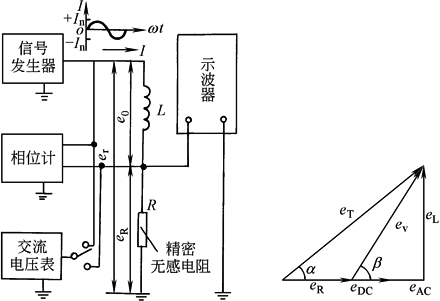

因线圈电感值随输入电流的幅值、频率、进油口压力及线圈连接方式而变化,所以规定:阀进口压力调至额定压力,输入电流峰值为25%额定电流,而频率为60Hz的无畸变正弦波,并由示波器检测精密无感应电阻R上电压波形来检查输入电流的波形 用交流电压表测量峰值交流电压eT、eR,用相位计测量eT与eR间相位差 |
||||||||||
静态特性及性能参数的测定 |

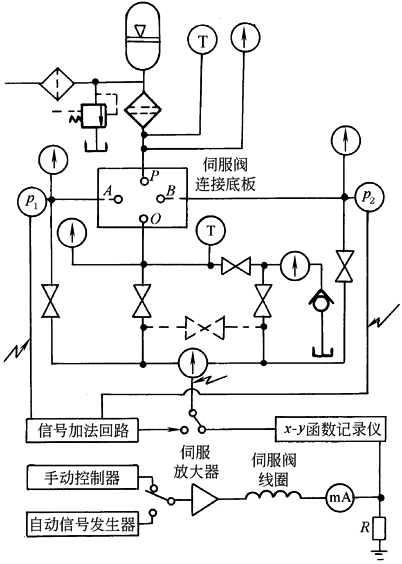

静态特性试验可分为耐压试验、关闭工作油口时的试验和开启工作油口时的试验3个方面,共要测5条曲线、13个性能指标 5条曲线:压力增益曲线,流量增益曲线,压力-流量曲线,饱和流量曲线和泄漏曲线 13个性能指标:压力增益,额定空载流量,公称流量增益,饱和流量,重叠量,滞环,分辨率,线性度,对称度,零偏,零漂(压力零漂及温漂)和零位泄漏流量 静态特性项目、条件、回路状态及记录参数见表2 |
||||||||||
动态特性及性能参数的测试 |

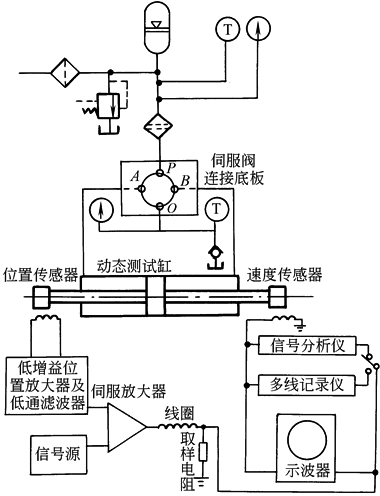

动态特性测定可应用分析仪、笔录仪或CAT系统,实测出频率特性或阶跃响应曲线 由频率特性可得幅频宽、相频宽;由阶跃响应可得飞升时间、过渡过程时间和超调 |
||||||||||
耐久性试验 |
耐久性试验在关闭工作油口和短接工作油口两种状态下进行,试验时间各占一半 供油压力为额定压力,输入电流的幅值等于额定电流、频率为五分之一相频宽ω-90°的正弦信号。伺服阀动作循环次数不少于107次 完成耐久性试验后,还应做产品验收试验,检验元件性能降低的程度 |
||||||||||
压力脉冲试验 |
控制油口关闭时对伺服阀供油口施加压力脉冲,压力脉冲幅值在额定回油压力(不低于350kPa)和供油压力的100%±5%之间循环,每次循环内应有50%以上时间保持在供油压力下;施加正负额定电流的时间各占试验时间的一半;该试验至少应进行5×105次循环 完成压力脉冲试验后,还应做产品验收试验,检验元件性能降低程度 |
||||||||||
环境试验 |
对于使用工况十分恶劣,或极其重要的应用场合还可能要进行条件苛刻的各种环境试验,如环境温度(高温、低温、温度冲击)、工作介质温度范围、振动、冲击、加速度、防爆、防火、盐雾、霉菌、湿热、真空、热辐射、水浸、湿度和高度试验等 |
||||||||||
表2 静态特性的试验项目、条件、回路状态及记录参数一览表 |
|||||||||||
试验项目 |
输入电流 I |
供油 压力 ps |
阀口开闭情况 |
记录参数 |
试验方法及试验要求 |
||||||
A |
B |
O |
L |
x |
y |
||||||
耐 久 试 验 |
进油口 耐压试验 |
±In |
1.5pn |
关 |
关 |
开 |
开 |
|
|
保压:出厂试验30s;型式试验2.5min 无外漏,零件无永久变形及损坏 性能仍符合技术条件要求① |
|
回油口 耐压试验 |
±In |
≤pn |
关 |
关 |
|
|
|||||
关 闭 工 作 油 口 时 的 试 验 |
压力增益 特性 |
±In间循环 |
pn |
关 |
关 |
开 |
关 |
I |
pL |
方法:测pL=f(I) 要求:+In时pA>pB |
|
零位正向 分辨率 |
I=0附近 |
|
|
使pA=pB,增大I,测使pA、pB发生变化的Δi1 |
|||||||
零位反向 分辨率 |
|
|
使pA=pB,减小I,测使pA、pB发生变化的Δi2 |
||||||||
零偏 |
±In→0 |
|
|
测使QL=0时的零偏电流i0 |
|||||||
进油压力 零漂 |
pn→0 |
|
|
ps逐渐减少,测不同ps下的i0 |
|||||||
回油压力 零漂 |
缓关 |
关 |
|
|
缓关O口,使p0逐渐增大,测不同p0下的i0 |
||||||
温度零漂 |
pn |
开 |
关 |
|
|
变油温T,稳定1min,测不同T下的i0 |
|||||
泄漏特性 |
±In |
关 |
开 |
I |
QL |
变I测泄漏口L的回油QL,得QL=f(I) |
|||||
开 启 工 作 油 口 下 的 试 验 |
空载流量 特性 |
±In间循环 |
pn→p0 |
开 |
开 |
开 |
开 |
I |
QL |
负载油口A、B敞开,测QL=f(I) |
|
零位特性 |
I |
QL |
调大记录仪灵敏度,测零位附近的 QL=f(I)|pL=0 |
||||||||
饱和流量 |
≥±In |
I |
QL |
逐渐增大I,记下饱和流量 |
|||||||
零位外正反 向分辨率 |
10%In |
|
|
从10%In处缓慢增大或减小I,测使Q变化的Δi3、Δi4 |
|||||||
压力-流量 特性 |
±In |
pn pn+p0 |
pL |
QL |
测I/In为±25%、±50%、±75%、±100%下的QL=f(pL) |
||||||
① 按航空标准HB 5610—80及美国ARP—490D规定,各保压两分钟,加压速率不大于172.5MPa/min。 |
