电液比例压力控制阀

不同压力等级的实现

首先，比例压力阀中的弹簧与手调压力阀的调压弹簧功能不同，仅仅是个传力弹簧；其次，不同压力等级的比例压力阀所用比例电磁铁规格相同，所以，比例压力阀不同压力等级的实现是依靠改变先导阀孔直径来实现。这一点同样适用于减压阀

选用溢流阀的原则与注意事项

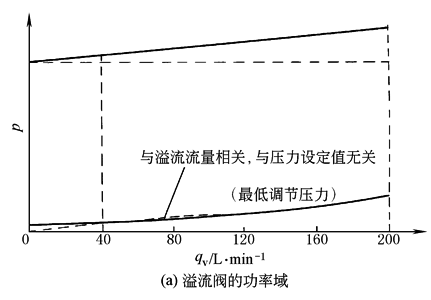

利用功率域曲线选择流量规格

功率域的上限与压力设定值和溢流流量相关；下限仅与溢流流量相关，为阀的最低可调节压力(这两条曲线在产品样本中一般是分别用两个图表示的)；最大流量线受主阀口最大开度限制。将溢流阀流量与压力参数选择在功率域范围里，阀都能起到溢流阀稳压、排出多余流量的作用。只要最低调节压力能满足要求，应尽量将溢流流量值加大

压力控制的高分辨率原则

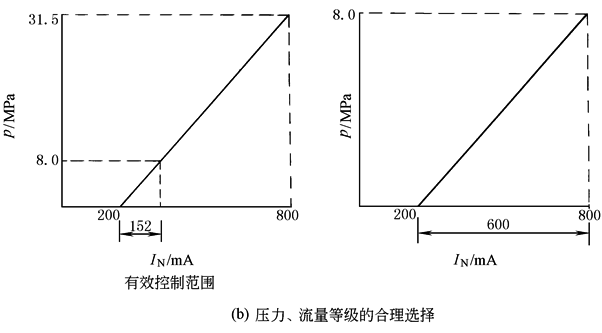

实际最大压力值尽量与最大控制电信号相对应。如图b所示，例如对于使用压力在8MPa以下的系统，如果选用31.5MPa压力等级的压力阀，则其有效控制电流为152mA(此为举例，各种阀的起始电流是千差万别的)，仅占整个控制范围的25%。当然，也不可能像右图那样用足600mA，只能是尽可能提高使用比例。这条原则同样适用于所有控制阀、液压泵、液压马达

动态特性与应用系统的实际相关

(1)溢流阀的时域阶跃响应特性(压力飞升速率)，实际上是与液压系统中阀所在的封闭容腔的特性相关的。封闭容腔的压力飞升速率可表示为，式中，ΔV为压力区(封闭容腔)油液总变化量；V为

压力区的总容积；E_e为有效体积弹性模量。影响有效体积弹性模量的因素：

式中，E_e、E_c、E_l、E_g依次为有效、管道、油液、气体的体积弹性模量；V_g为油液中溶解和混入空气的影响(油液中的空气含量对有效体积弹性模量进而对压力飞升速率有很大影响)

(2)溢流阀的频率响应特性，除了与阀所在封闭容腔的V、ΔV、E_e三大因素相关外，还与实际使用时(或者阀做实验时)的输入信号幅值相关，一般样本中给出±5%和±100%两个极限情况下的曲线，实际应用时可根据实际信号幅值范围在对数坐标上用内插法进行估计

上述封闭容腔压力基本公式是普遍适用的，不论是频响很高的伺服系统还是传统的开关控制系统，都应注意封闭容腔(液压系统中的一个压力区)压力变化速率对系统功能的影响

用其极限参数的80%

从运行可靠性和提高液压器件使用寿命角度考虑，一般不应该让器件运行在样本所标示的极限参数条件下，而以极限参数的80%为好
