钢丝绳(摘自GB/T 8918-1996)

钢丝绳分页导航

本页导航 广告链接

返回顶部

钢丝绳(摘自GB/T 8918-1996)

分类

注：1. 2组和3组内推荐使用a类钢丝绳。
2. 8组、12组及异型股钢丝绳中6V×21结构仅为纤维绳芯，其余组别的钢丝绳(扁钢丝绳除外)，可由需方指定纤维芯或钢芯。
3. 三角形股芯的结构可以互相代替，或改用其他结构的三角形股芯，但应在订货合同中注明。

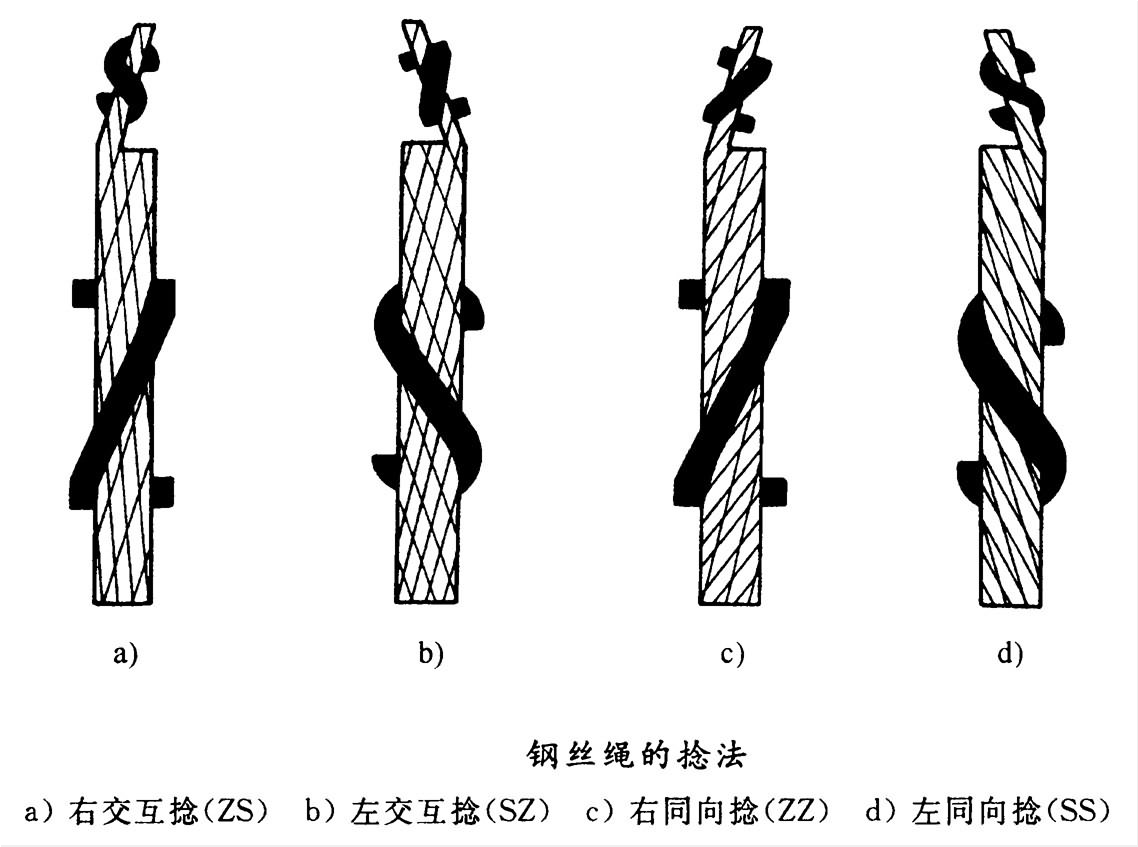

4. 钢丝绳按捻法可分为右交互捻、左交互捻、右同向捻和左同向捻四种，如附图所示。图a和图b绳与股捻向相反，图c和图d绳与股捻向相同。
5. 1～7组钢丝绳可为交互捻和同向捻，其中6组和7组多层多层圆股钢丝绳的内层绳捻法，由生产厂确定。
6. 6×37(b)组、8组和12组钢丝绳仅为交互捻。
7. 9～11组和13组异型股钢丝绳为同向捻。13组钢丝绳的内层绳与外层绳捻向应相反，且内层绳为同向捻。
8. 如用户对捻法无明确要求，则由生产厂自行决定。

组别	类别		分类原则	典型结构		直径范围/mm
组别	类别		分类原则	钢丝绳	股绳	直径范围/mm
1	圆股钢丝绳	6×7	6个圆股，每股外层丝可到7根，中心丝(或无)外捻制1～2层钢丝，钢丝等捻距	6×7 6×9W	(6+1) (3/3+3)	2～36 14～36

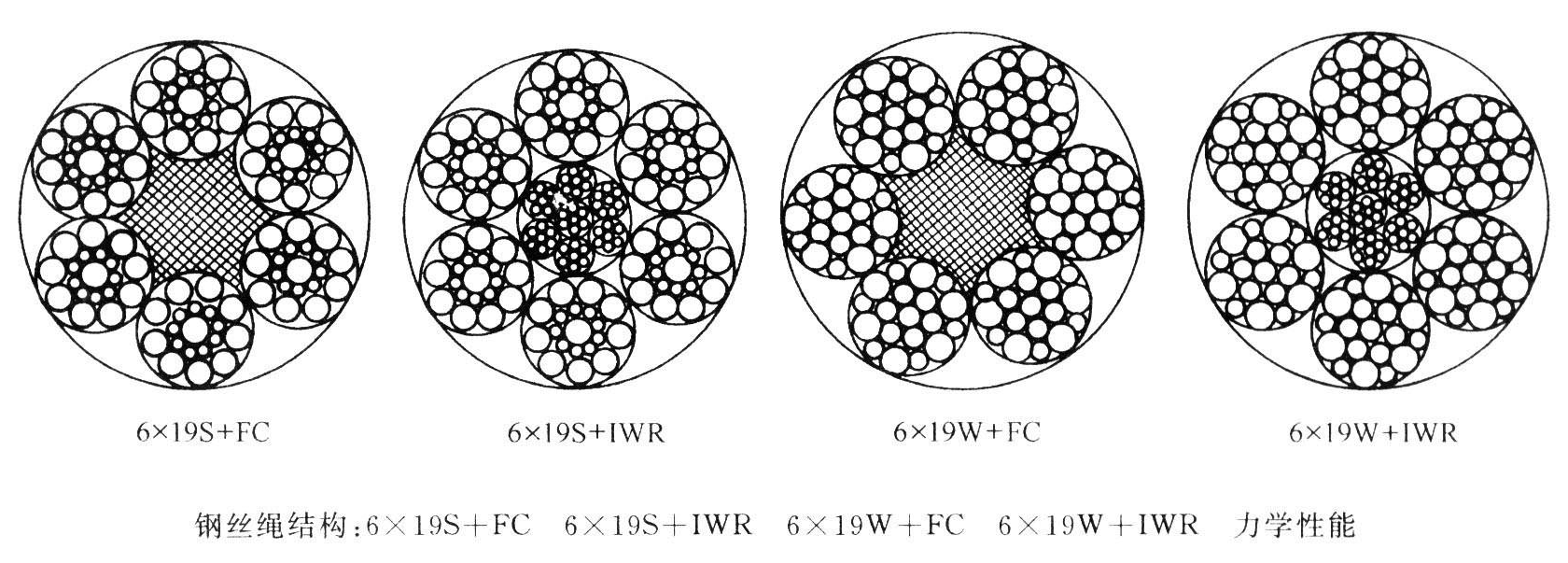

2		6×19(a)	6个圆股，每股外层丝8～12根，中心丝外捻制2～3层钢丝，钢丝等捻距	6×19S 6×19W 6×25Fi 6×26SW 6×31SW	(9+9+1) (6/6+6+1) (12+6F+6+1) (10+5/5+5+1) (12+6/6+6+1)	6～36 6～40 14～44 13～40 12～46
2		6×19(b)	6个圆股，每股外层丝12根，中心丝外捻制2层钢丝	6×19	(12+6+1)	3～46

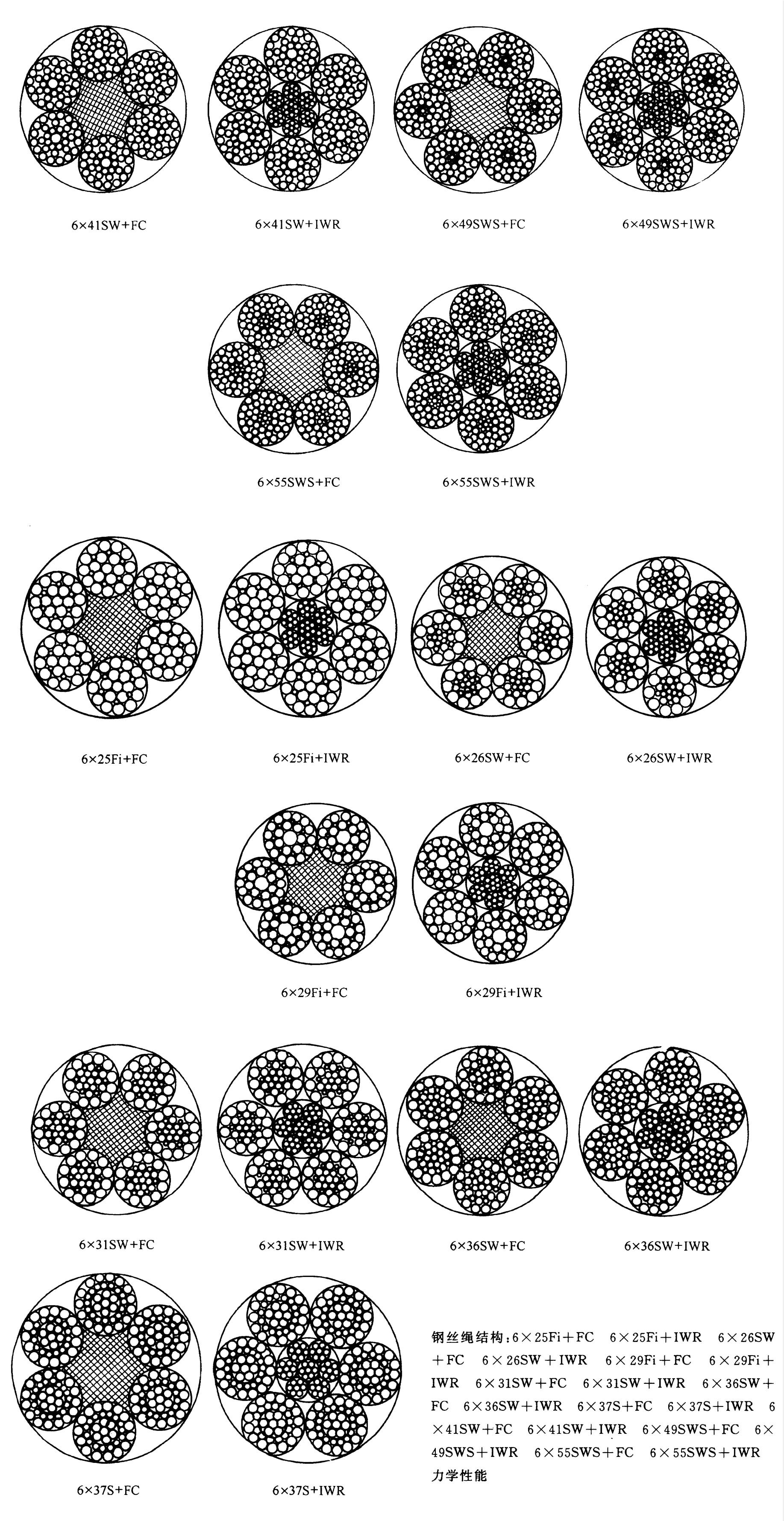

3		6×37(a)	6个圆股，每股外层丝14～18根，中心丝外捻制3～4层钢丝，钢丝等捻距	6×29Fi 6×36SW 6×37S(点线接触) 6×41SW 6×49SWS 6×55SWS	(14+7F+7+1) (14+7/7+7+1) (15+15+6+1) (16+8/8+8+1) (16+8/8+8+8+1) (18+9/9+9+9+1)	10～44 12～60 10～60 32～60 36～60 36～64
3		6×37(b)	6个圆股，每股外层丝18根，中心丝外捻制3层钢丝	6×37	(18+12+6+1)	5～66

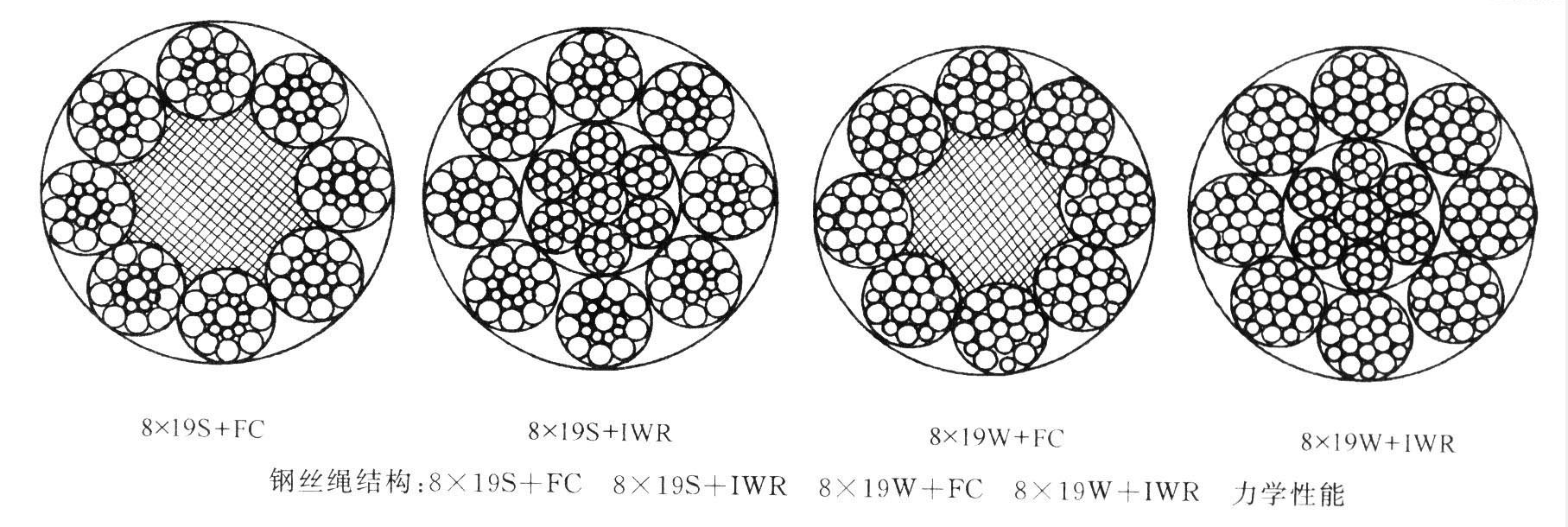

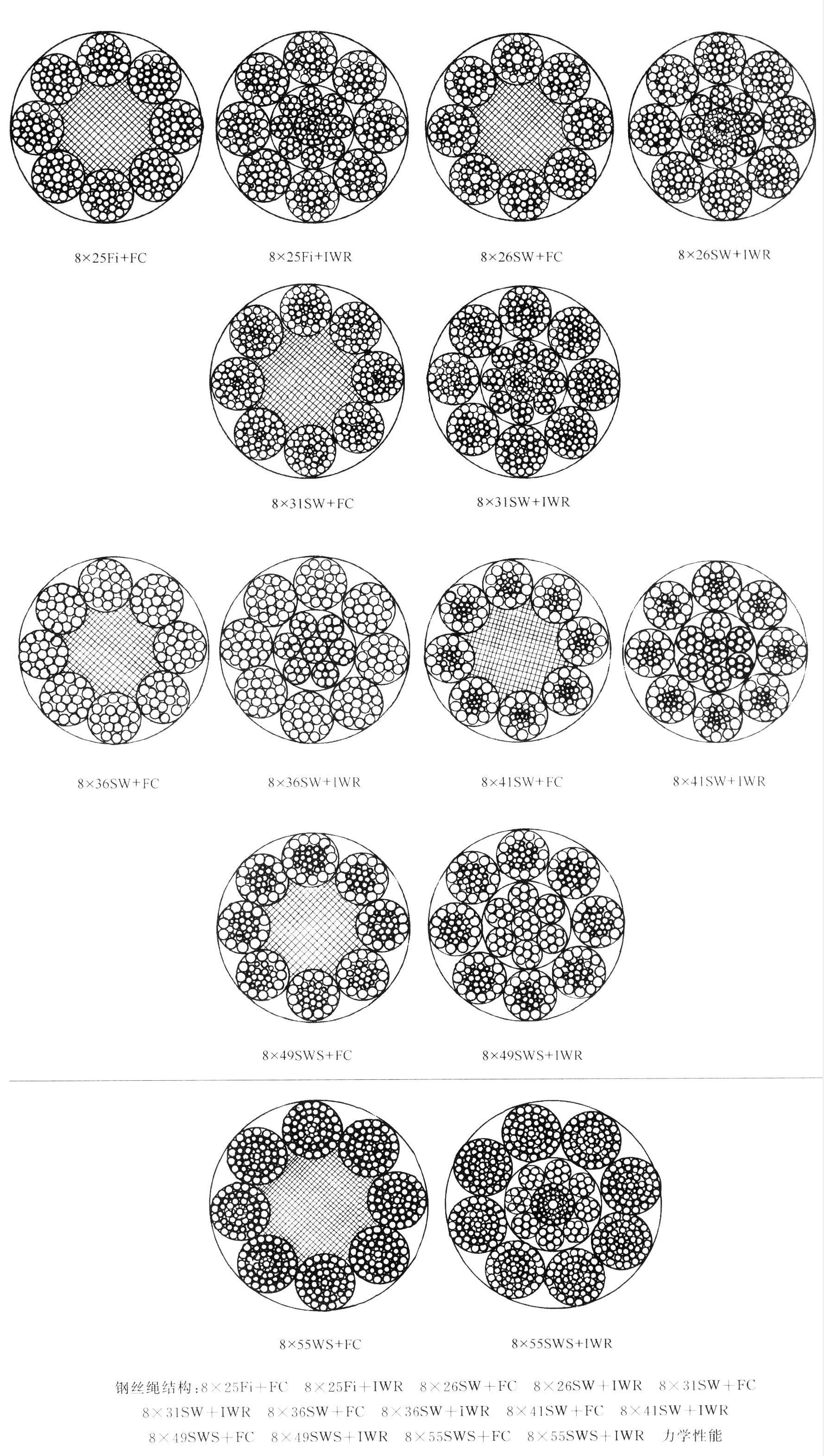

4		8×19	8个圆股，每股外层丝8～12根，中心丝外捻制2～3层钢丝，钢丝等捻距	8×19S 8×19W 8×25Fi 8×26SW 8×31SW	(9+9+1) (6/6+6+1) (12+6F+6+1) (10+5/5+5+1) (12+6/6+6+1)	11～44 10～48 18～52 16～48 14～56
5		8×37	8个圆股，每股外层丝14～18根，中心丝外捻制3～4层钢丝，钢丝等捻距	8×36SW 8×41SW 8×49SWS 8×55SWS	(14+7/7+7+1) (16+8/8+8+1) (16+8/8+8+8+1) (18+9/9+9+9+1)	14～60 40～56 44～64 44～64

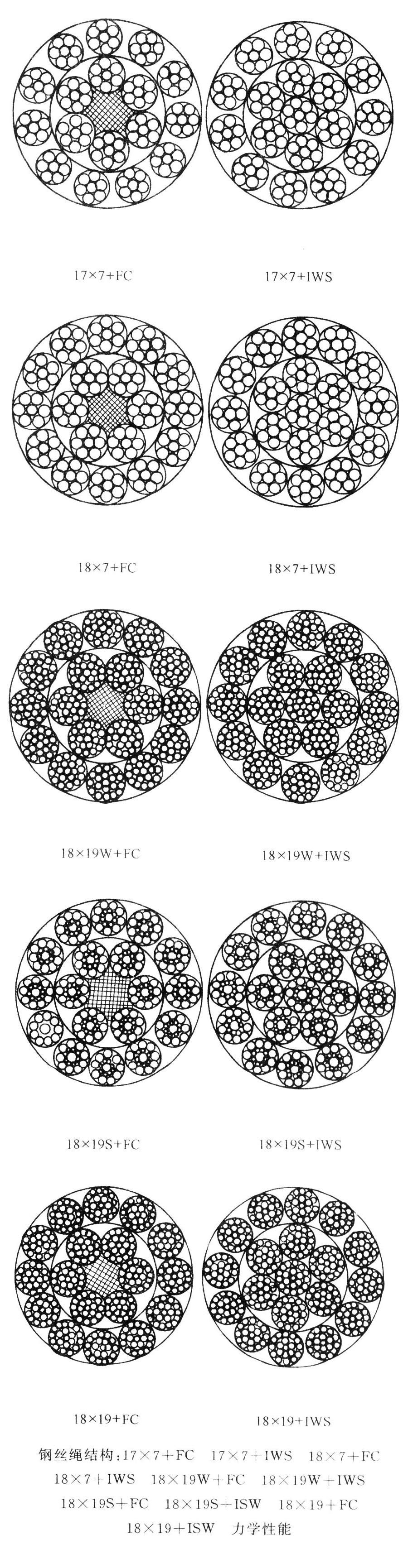

6		17×7	钢丝绳中有17或18个圆股，在纤维芯或钢芯外捻制2层股	17×7 18×7 18×19W 18×19S 18×19	(6+1) (6+1) (6/6+6+1) (9+9+1) (12+6+1)	6～44 6～44 14～44 14～44 10～44

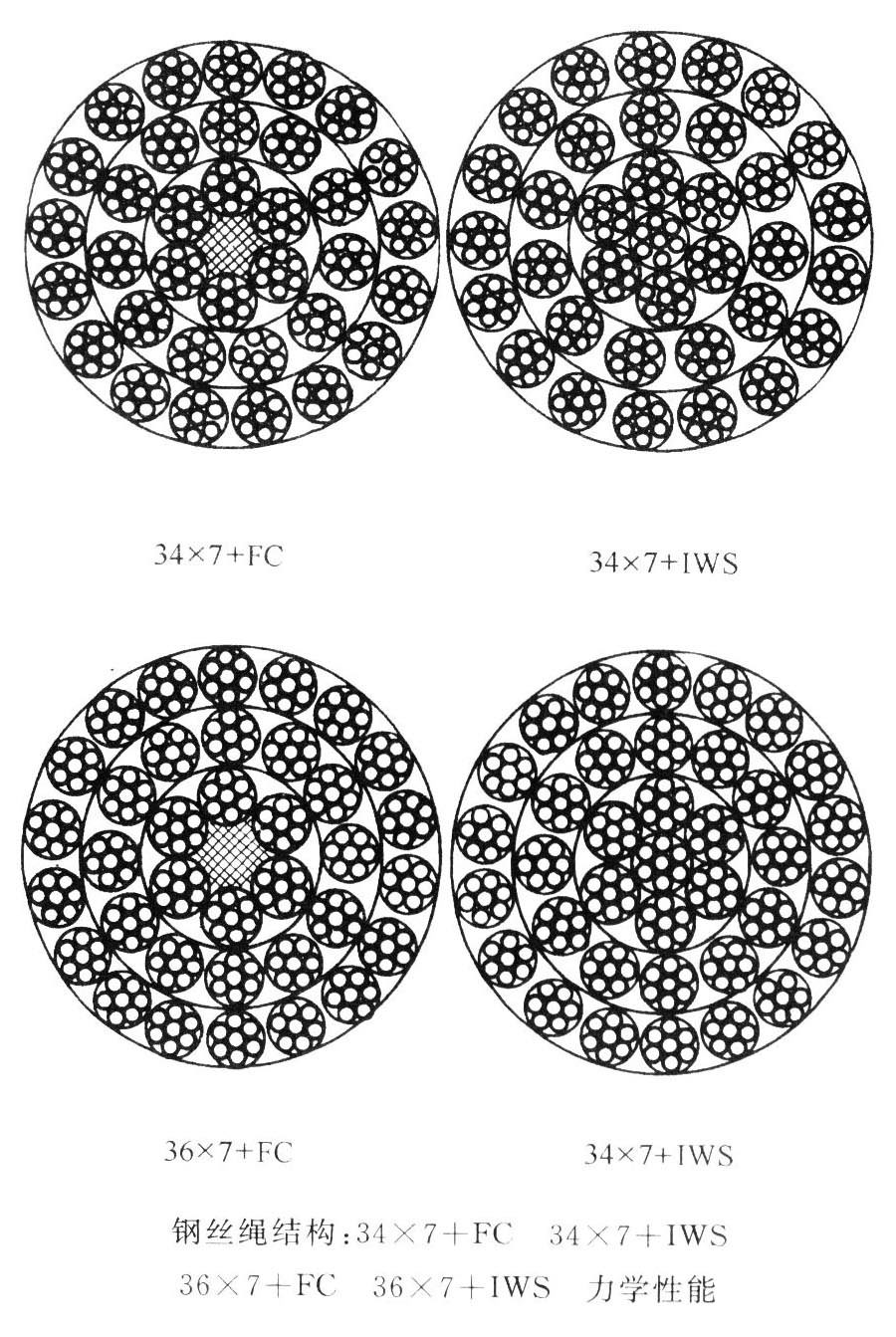

7		34×7	钢丝绳中有34或36个圆股，在纤维芯或钢芯外捻制3层股	34×7 36×7	(6+1) (6+1)	16～44 16～44

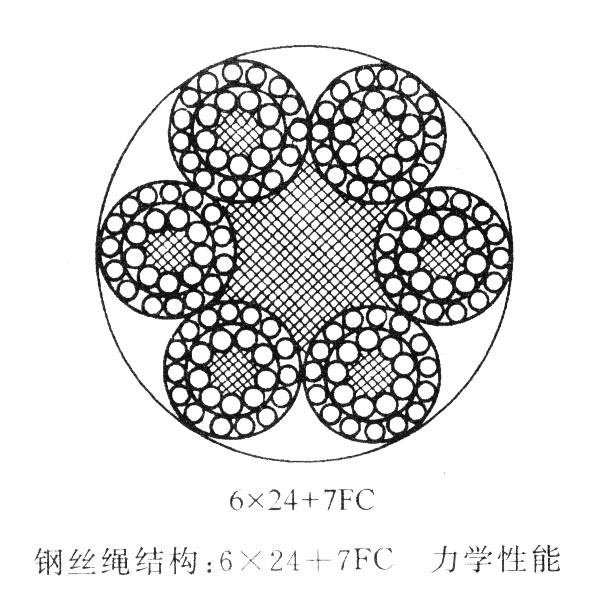

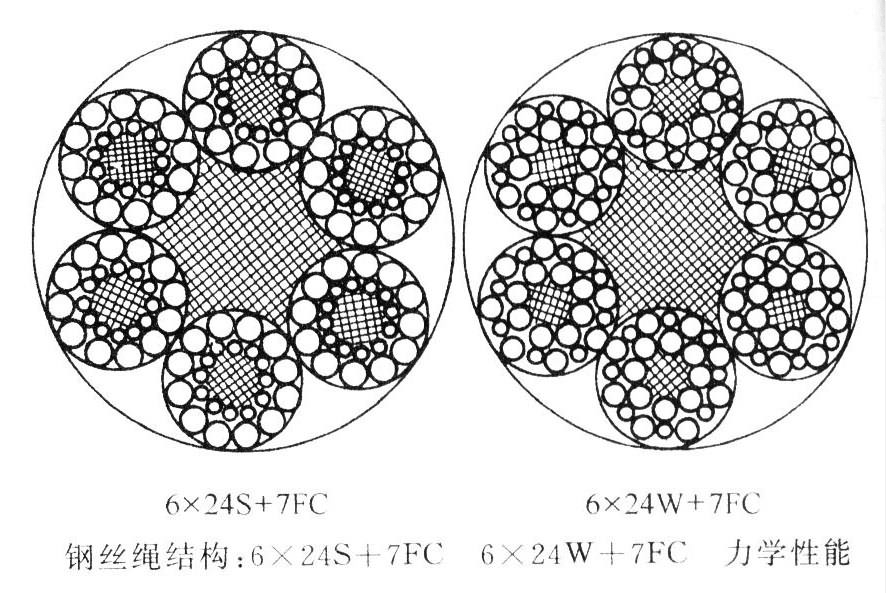

8		6×24	6个圆股，每股外层丝12～16根，股纤维芯外捻制2层钢丝	6×24 6×24S 6×24W	(15+9+FC) (12+12+FC) (8/8+8+FC)	8～40 10～44 10～44

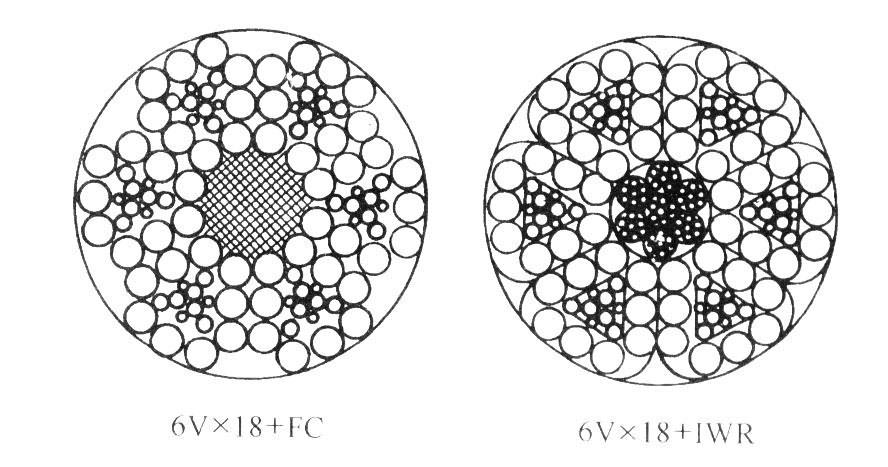

9		6V×7	6个三角股，每股外层丝7～9根，三角形股芯外捻制1层钢丝	6V×18	(9+/3×2+3/)	20～36

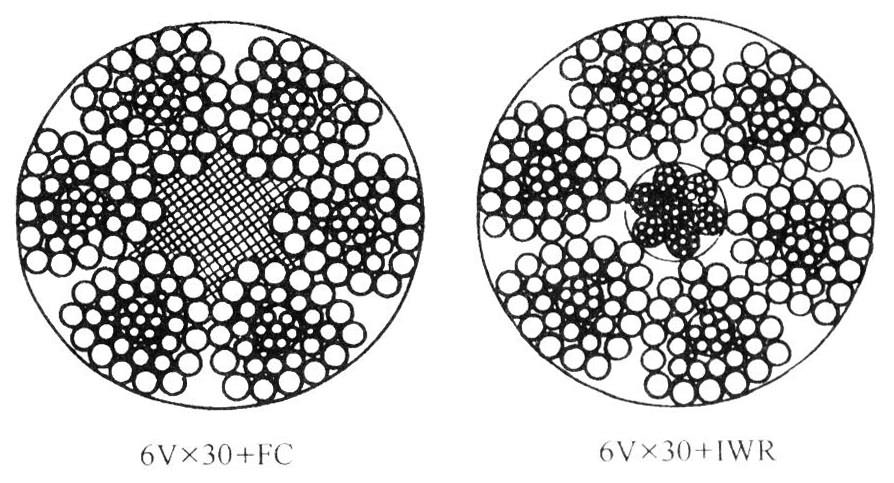

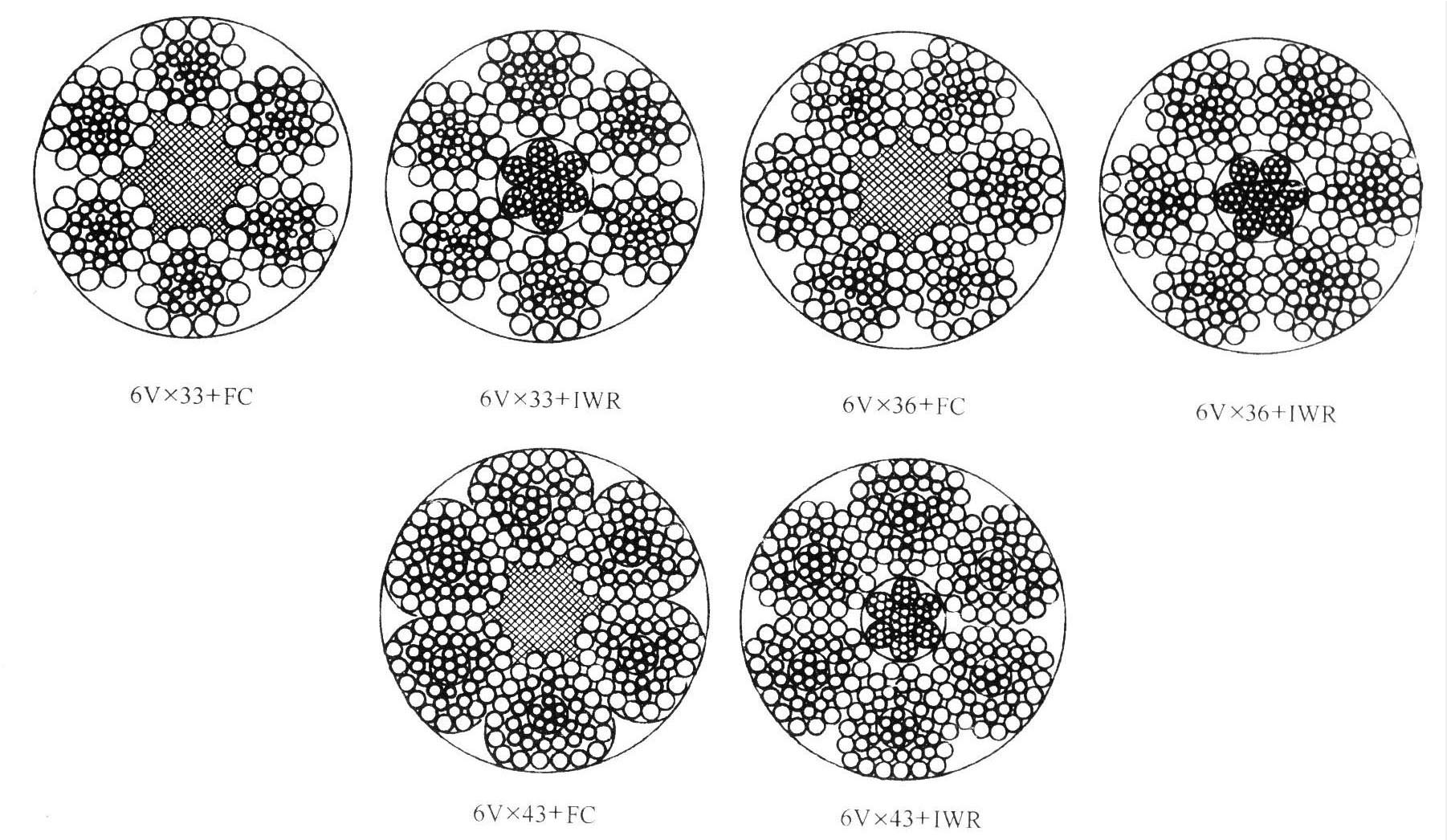

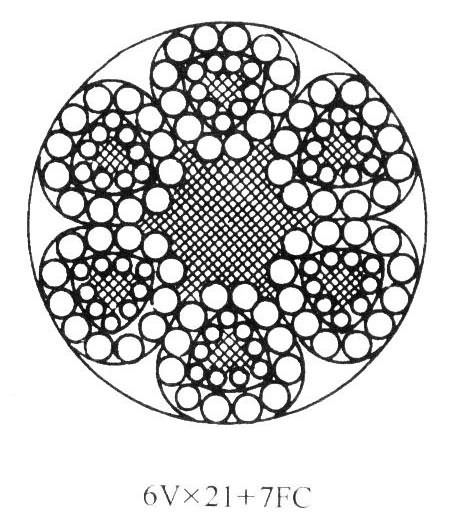

10	异形股钢丝绳	6V×19	6个三角股，每股外层丝10～14根，三角形股芯或纤维芯外捻制2层钢丝	6V×21 6V×30 6V×33	(12+9+FC) (12+12+6) (12+12+/3×2+3/)	11～36 20～38 28～44

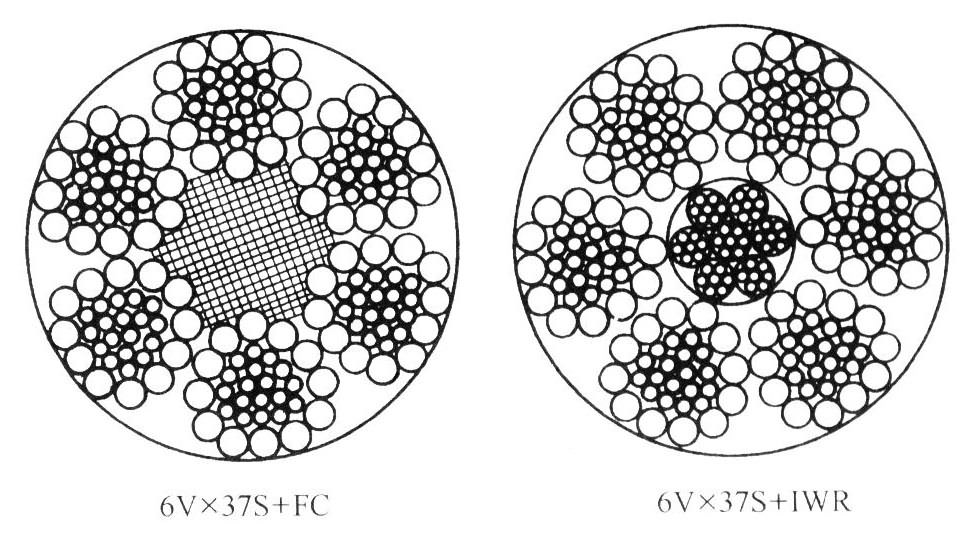

11		6V×37	6个三角股，每股外层丝15～18根，纤维股芯外捻制2层钢丝	6V×36 6V×37S 6V×43	(15+12+/3×2+3/) (15+12+/1×7+3/) (18+15+/1×7+3/)	32～52 32～52 52～58

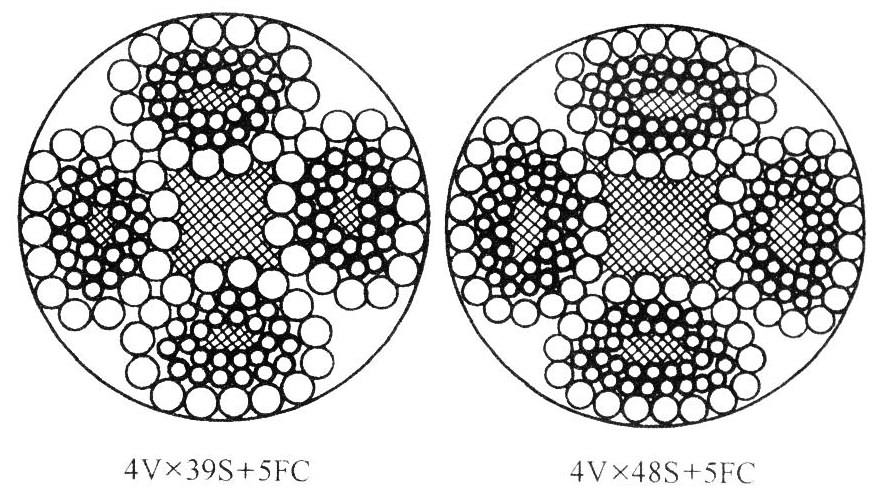

12		4V×39	4个扇形股，每股外层丝15～18根，中心丝外捻制3层钢丝	4V×39S 4V×48S	(15+15+9+FC) (18+18+12+FC)	8～36 20～40

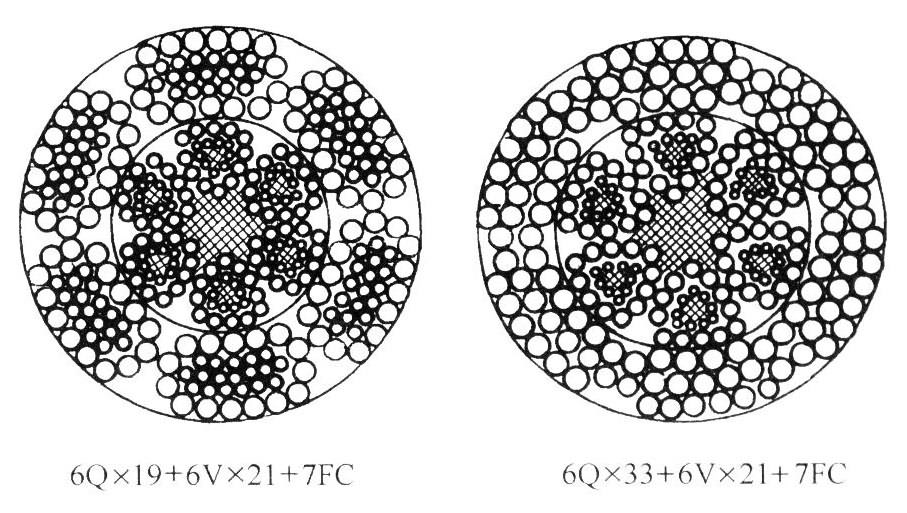

13		6Q×19＋6V×21	钢丝绳中有12～14个股，在6个三角形股外，捻制6～8个椭圆股	6Q×19＋6V×21 6Q×33＋6V×21	外股(14+5) 内股(12+9+FC) 外股(15+13+5) 内股(12+9+FC)	40～52 40～60
14	扁钢丝绳		扁钢丝绳中有6个或8个左交互捻和右交互捻的子绳交替排列	P6×4×7 P8×4×7 P8×4×9 P8×4×19	(6+1) (6+1) (9+FC) (12+6+1)	——

力学性能

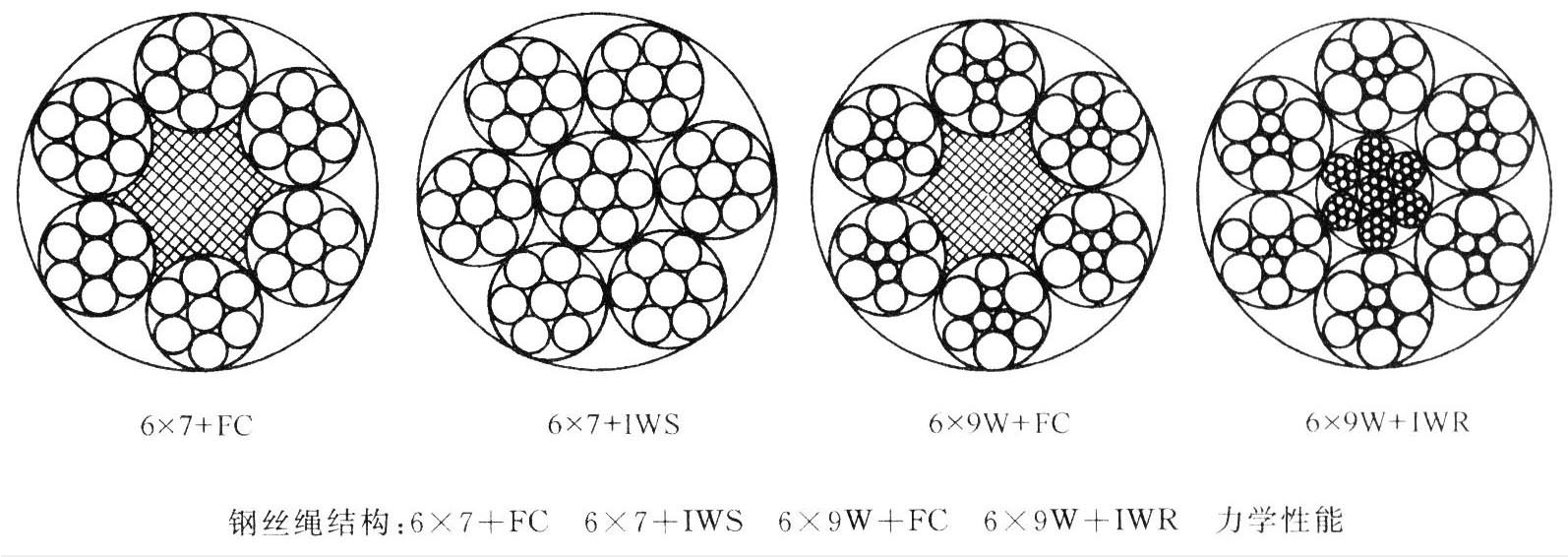

1.钢丝绳第1组6×7类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.134(纤维芯)或1.214(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
2	(+8，0)
3	(+8，0)
4	(+7，0)
5	(+7，0)
6	(+7，0)
7	(+6，0)
8	(+6，0)
9	(+6，0)
10	(+6，0)
11	(+6，0)
12	(+6，0)
13	(+6，0)
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
1.4	1.38	1.55	1.95	2.11	2.08	2.25	2.21	2.39	2.35	2.54	2.48	2.68
3.16	3.1	3.48	4.39	4.74	4.69	5.07	4.98	5.39	5.28	5.71	5.58	6.04
5.62	5.5	6.19	7.8	8.44	8.33	9.01	8.87	9.59	9.4	10.1	9.93	10.7
8.77	8.6	9.68	12.2	13.1	13	14	13.8	14.9	14.6	15.8	15.5	16.7
12.6	12.4	13.9	17.5	18.9	18.7	20.2	19.9	21.5	21.1	22.8	22.3	24.1
17.2	16.9	19	23.9	25.8	25.5	27.6	27.1	29.3	28.7	31.1	30.4	32.8
22.5	22	24.8	31.2	33.7	33.3	36	35.4	38.3	37.6	40.6	39.7	42.9
28.4	27.9	31.3	39.5	42.7	42.2	45.6	44.9	48.5	47.5	51.4	50.2	54.3
35.1	34.4	38.7	48.8	52.7	52.1	56.3	55.4	59.9	58.7	63.5	62	67.1
42.5	41.6	46.8	59	63.8	63	68.1	67	72.5	71.1	76.8	75.1	81.2
50.5	49.5	55.7	70.2	75.9	75	81.1	79.8	86.3	84.6	91.5	89.4	96.6
59.3	58.1	65.4	82.4	89.1	88	95.2	93.7	101	99.3	107	104	113
68.8	67.4	75.9	95.6	103	102	110	108	117	115	124	121	131
89.9	88.1	99.1	124	135	133	144	141	153	150	162	158	171
114	111	125	158	170	168	182	179	194	190	205	201	217
140	138	155	195	211	208	225	221	139	235	254	248	268
170	166	187	236	255	252	272	268	290	284	307	300	324
202	198	223	281	303	300	324	319	345	338	366	357	386
237	233	262	329	356	352	381	374	405	397	429	419	453
275	270	303	382	413	408	441	434	470	460	498	486	526
316	310	348	439	474	469	507	498	539	528	571	558	604
359	352	396	499	540	533	577	567	613	601	650	635	687
406	398	447	564	610	602	651	640	693	679	734	717	776
455	446	502	632	683	675	730	718	776	761	823	804	870

2.钢丝绳第2组6×19(a)类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.214(纤维芯)或1.308(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
6	(+6，0)
7	(+6，0)
8	(+6，0)
9	(+6，0)
10	(+6，0)
11	(+6，0)
12	(+6，0)
13	(+6，0)
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
13.3	13	14.6	17.4	18.8	18.6	20.1	19.8	21.4	21	22.6	22.2	23.9
18.1	17.6	19.9	23.7	25.6	25.3	27.3	27	29.1	28.6	30.8	30.2	32.6
23.6	23	25.9	31	33.4	33.1	35.7	35.2	38	37.3	40.3	39.4	42.6
29.9	29.1	32.8	39.2	42.3	41.9	45.2	44.6	48.1	47.3	51	49.9	53.9
36.9	36	40.5	48.5	52.3	51.8	55.8	55.1	59.4	58.4	63	61.7	66.5
44.6	43.5	49.1	58.6	63.3	62.6	67.6	66.6	71.9	70.6	76.2	74.6	80.5
53.1	51.8	58.4	69.8	75.3	74.6	80.4	79.3	85.6	84.1	90.7	88.8	95.8
62.3	60.8	68.5	81.9	88.4	87.5	94.4	93.1	100	98.7	106	104	112
72.2	70.5	79.5	95	102	101	109	108	116	114	123	120	130
94.4	92.1	104	124	133	132	143	141	152	149	161	157	170
119	117	131	157	169	167	181	178	192	189	204	199	215
147	144	162	194	209	207	223	220	237	233	252	246	266
178	174	196	234	253	250	270	266	287	282	304	298	322
212	207	234	279	301	298	321	317	342	336	362	355	383
249	243	274	327	353	350	377	372	401	394	425	417	450
289	282	318	380	410	406	438	432	466	457	494	483	521
332	324	365	436	470	466	503	495	535	525	567	555	599
377	369	415	496	535	530	572	564	608	598	645	631	681
426	416	469	560	604	598	646	637	687	675	728	713	769
478	466	525	628	678	671	724	714	770	756	816	799	862
532	520	585	700	755	748	807	795	858	843	909	891	961
590	576	649	776	837	828	894	881	951	934	1000	987	1060

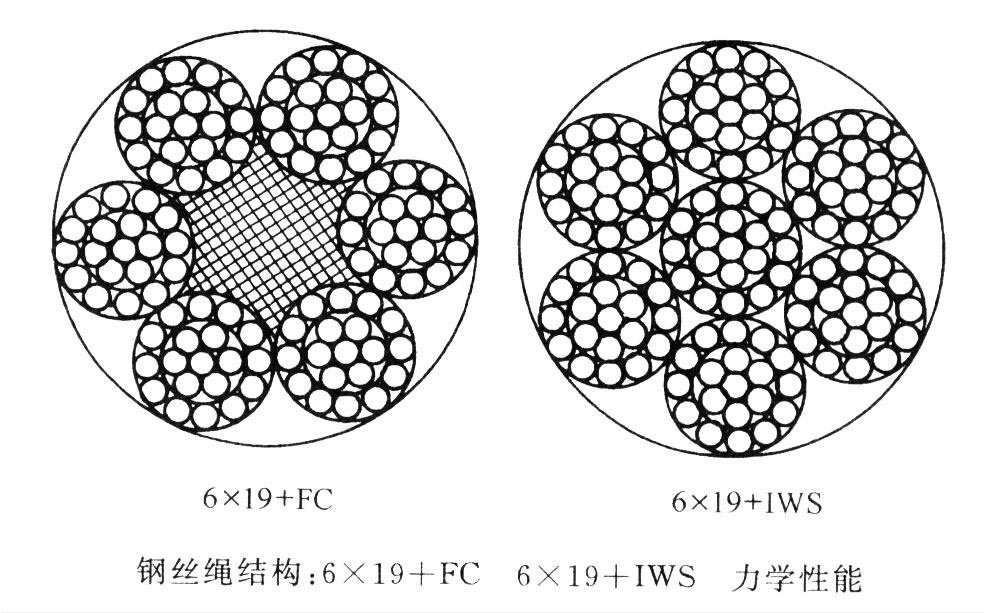

3.钢丝绳第2组6×19(b)类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.197(纤维芯)或1.287(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
3	(+8，0)
4	(+7，0)
5	(+7，0)
6	(+6，0)
7	(+6，0)
8	(+6，0)
9	(+6，0)
10	(+6，0)
11	(+6，0)
12	(+6，0)
13	(+6，0)
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)
(42)	(+6，0)
44	(+6，0)
(46)	(+6，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
3.11	3.03	3.43	4.06	4.39	4.33	4.69	4.61	4.98	4.89	5.28	5.16	5.58
5.54	5.39	6.1	7.22	7.8	7.71	8.33	8.2	8.87	8.69	9.4	9.18	9.93
8.65	8.42	9.52	11.2	12.2	12	13	12.8	13.8	13.5	14.6	14.3	15.5
12.5	12.1	13.7	16.2	17.5	17.3	18.7	18.4	19.9	19.5	21.1	20.6	22.3
17	16.5	18.7	22.1	23.9	23.6	25.5	25.1	27.1	26.6	28.7	28.1	30.4
22.1	21.6	24.4	28.8	31.2	30.8	33.3	32.8	35.4	34.7	37.6	36.7	39.7
28	27.3	30.9	36.5	39.5	39	42.2	41.5	44.9	44	47.5	46.5	50.2
34.6	33.7	38.1	45.1	48.8	48.1	52.1	51.2	55.4	54.3	58.7	57.4	62
41.9	40.8	46.1	54.6	59	58.3	63	62	76	65.7	71.1	69.4	75.1
49.8	48.5	54.9	64.9	70.2	69.4	75	73.8	79.8	78.2	84.6	82.6	89.4
58.5	57	64.4	76.2	82.4	81.4	88	86.6	93.7	91.8	99.3	97	104
67.8	66.1	74.5	88.4	95.6	94.4	102	100	108	106	115	112	121
88.6	86.3	97.5	115	124	123	133	131	141	139	150	146	158
112	109	123	146	158	156	168	166	179	176	190	186	201
138	135	152	180	195	192	208	205	221	217	235	229	248
167	163	184	218	236	233	252	248	268	263	284	277	300
199	194	219	259	281	277	300	295	319	312	338	330	357
234	228	258	305	329	325	352	346	374	367	397	388	419
271	264	299	353	382	377	408	401	434	426	460	450	486
311	303	343	406	439	433	469	461	498	489	528	516	558
354	345	390	462	499	493	533	524	567	556	601	587	635
400	390	440	521	564	557	602	592	640	628	379	663	717
448	437	494	584	632	624	675	664	718	704	761	744	804
500	487	550	651	704	695	752	740	800	784	848	828	896
554	539	610	722	780	771	833	820	887	869	940	918	993
610	594	672	796	860	850	919	904	978	958	1030	1010	1090
670	652	738	873	944	933	1000	992	1070	1050	1130	1110	1200
732	713	806	954	1030	1010	1100	1080	1170	1140	1240	1210	1310

4.钢丝绳第2组和第3组6×19(a)和6×37(a)类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.226(纤维芯)或1.321(钢芯)，其中6×37S纤维芯为：1.191，钢芯为：1.283。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
12	(+6，0)
13	(+6，0)
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)
(42)	(+6，0)
44	(+6，0)
(46)	(+6，0)
48	(+6，0)
(50)	(+6，0)
52	(+6，0)
(54)	(+6，0)
56	(+6，0)
(58)	(+6，0)
60	(+6，0)
(62)	(+6，0)
64	(+6，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
54.7	53.4	60.2	69.8	75.3	74.6	80.4	79.3	85.6	84.1	90.7	88.8	95.8
64.2	62.7	70.6	81.6	88.4	87.5	94.4	93.1	100	98.7	106	104	112
74.5	72.7	81.9	95	102	101	109	108	116	114	123	120	130
94.3	95	107	124	133	132	143	141	152	149	161	157	170
123	120	135	157	169	167	181	178	192	189	204	19	215
152	148	167	194	209	207	223	220	237	233	252	246	266
184	180	202	234	253	250	270	266	287	282	304	298	322
219	214	241	279	301	298	321	317	342	336	362	355	383
257	251	283	327	353	350	377	372	401	394	425	417	450
298	291	328	380	410	406	438	432	466	457	494	783	521
342	334	376	436	470	466	503	495	535	525	567	555	599
389	380	428	496	535	530	572	564	608	598	645	631	681
439	429	483	560	604	598	646	637	687	675	728	713	769
492	481	542	628	678	671	724	714	770	756	816	799	862
549	536	604	700	755	748	807	795	858	843	909	891	961
608	594	669	776	837	828	894	881	951	934	1000	987	1060
670	654	737	855	923	913	985	972	1040	1030	1110	1080	1170
736	718	809	939	1010	1000	1080	1060	1150	1130	1210	1190	1280
804	785	884	1020	1100	1090	1180	1160	1250	1230	1330	1300	1400
876	855	963	1110	1200	1190	1280	1260	1360	1340	1450	1420	1530
950	928	1040	1210	1300	1290	1390	1370	1480	1460	1570	1540	1660
1030	1000	1130	1310	1410	1400	1510	1490	1600	1570	1700	1660	1800
1110	1080	1220	1410	1520	1510	1620	1600	1730	1700	1830	1790	1940
1190	1160	1310	1520	1640	1620	1750	1720	1860	1830	1970	1930	2080
1280	1250	1410	1630	1760	1740	1880	1850	1990	1960	2110	2070	2230
1370	1340	1500	1740	1880	1860	2010	1980	2140	2100	2260	2220	2390
1460	1430	1610	1860	2010	1990	2140	2110	2280	2240	2420	2370	2550
1560	1520	1710	1980	2140	2120	2280	2250	2430	2390	2580	2520	2720

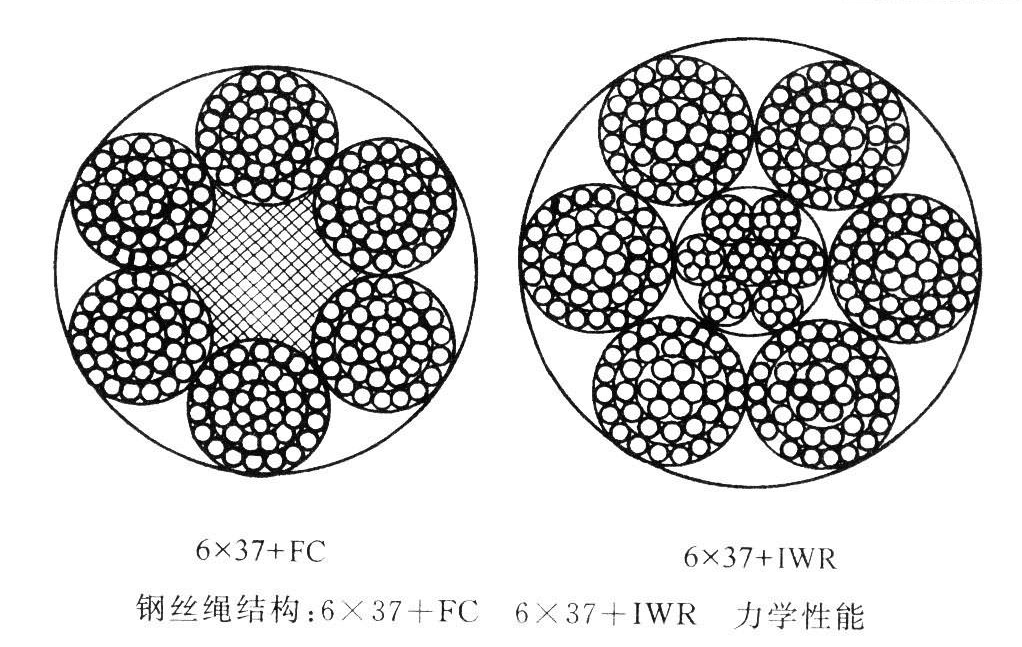

5.钢丝绳第3组6×37(b)类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.249(纤维芯)或1.336(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
5	(+7，0)
6	(+6，0)
7	(+6，0)
8	(+6，0)
9	(+6，0)
10	(+6，0)
11	(+6，0)
12	(+6，0)
13	(+6，0)
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)
(42)	(+6，0)
44	(+6，0)
(46)	(+6，0)
48	(+6，0)
(50)	(+6，0)
52	(+6，0)
(54)	(+6，0)
56	(+6，0)
(58)	(+6，0)
60	(+6，0)
(62)	(+6，0)
64	(+6，0)
66	(+6，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
8.65	8.42	9.52	10.8	11.7	11.5	12.5	12.3	13.3	13	14.1	13.7	14.9
12.5	12.1	13.7	15.6	16.8	16.6	18	17.7	19.1	18.7	20.3	19.8	21.4
17	16.5	18.7	21.2	22.9	22.6	24.5	24.1	26.1	25.5	27.6	27	29.2
22.1	21.6	24.4	27.7	30	29.6	32	31.5	34	33.4	36.1	35.3	38.1
28	27.3	30.9	35.1	37.9	37.5	40.5	39.9	43.1	42.2	45.7	44.6	48.3
34.6	33.7	38.1	43.3	46.8	46.3	50	49.2	53.2	52.2	56.4	55.1	59.6
41.9	40.8	46.1	52.4	56.7	56	60.6	59.6	64.4	63.1	68.3	66.7	72.1
49.8	48.5	54.9	62.4	67.5	66.6	72.1	70.9	76.7	75.1	81.3	79.4	85.9
58.5	57	64.4	73.2	79.2	78.2	84.6	83.2	90	88.2	95.4	93.2	100
67.8	66.1	74.7	84.9	91.9	90.7	98.1	96.5	104	102	110	108	116
88.6	86.3	97.5	111	120	118	128	126	136	133	144	141	152
112	109	123	140	151	150	162	159	172	169	182	178	193
138	135	152	173	187	185	200	197	213	208	225	220	238
167	163	184	209	226	224	242	238	257	252	273	266	288
199	194	219	249	270	266	288	283	306	300	325	317	343
234	228	258	293	316	313	338	333	360	352	381	372	403
271	264	299	339	367	363	392	386	417	409	442	432	467
311	303	343	390	422	416	450	443	479	469	508	496	536
354	345	390	444	480	474	512	504	545	534	578	564	610
400	390	440	501	542	535	578	569	615	603	652	637	689
448	437	494	562	607	600	649	638	690	676	731	714	773
500	487	550	626	677	668	723	711	769	753	815	796	861
554	539	610	693	750	741	801	788	852	835	903	882	954
610	594	672	764	827	816	883	869	939	921	996	973	1050
670	652	738	839	907	896	969	953	1030	1010	1090	1060	1150
732	713	806	917	992	980	1050	1040	1120	1100	1190	1160	1260
797	776	878	999	1080	1060	1150	1130	1220	1200	1300	1270	1370
865	842	952	1080	1170	1150	1250	1230	1330	1300	1410	1370	1490
936	911	1030	1170	1260	1250	1350	1330	1440	1410	1520	1490	1610
1010	983	1110	1260	1360	1350	1460	1430	1550	1520	1640	1600	1730
1090	1060	1190	1350	1470	1450	1570	1540	1670	1630	1770	1720	1870
1160	1130	1280	1450	1570	1550	1680	1650	1790	1750	1890	1850	2000
1250	1210	1370	1560	1680	1660	1800	1770	1910	1870	2030	1980	2140
1330	1300	1460	1660	1800	1780	1920	1890	2040	2000	2170	2120	2290
1420	1380	1560	1770	1920	1890	2050	2010	2180	2130	2310	2250	2440
1510	1470	1660	1880	2040	2010	2180	2140	2320	2270	2450	2400	2590

6.钢丝绳第4组8×19类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.214(纤维芯)或1.360(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
10	(+6，0)
11	(+6，0)
12	(+6，0)
13	(+6，0)
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)
(42)	(+6，0)
44	(+6，0)
(46)	(+6，0)
48	(+6，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
(+6，0)	34.6	33.4	42.2	43	50.8	46	54.3	48.9	57.7	51.8	61.2	54.7	64.7
(+6，0)	41.9	40.4	51.1	52.1	61.5	55.6	65.7	59.2	69.2	62.7	74.1	66.2	78.2
(+6，0)	49.6	48	60.8	62	73.2	66.2	78.2	70.4	83.2	74.6	88.1	78.8	93.1
(+6，0)	58.5	56.4	71.3	72.7	85.9	77.7	91.8	82.6	97.6	87.6	103	92.5	109
(+6，0)	67.9	65.4	82.7	84.4	99.6	90.1	106	95.9	113	101	120	107	126
(+6，0)	88.7	85.4	108	110	130	117	139	125	147	132	156	140	165
(+6，0)	112	108	137	139	164	149	176	158	187	168	198	177	209
(+6，0)	139	133	169	172	203	184	217	195	231	207	244	219	258
(+6，0)	168	162	204	208	246	222	262	236	279	251	296	265	313
(+6，0)	199	192	243	248	292	264	312	281	332	298	352	315	372
(+6，0)	234	226	285	291	343	310	367	330	390	350	413	370	437
(+6，0)	271	262	331	337	398	360	425	383	453	406	480	429	507
(+6，0)	312	300	380	387	457	414	488	440	520	466	551	493	582
(+6，0)	355	342	432	441	520	471	556	501	591	531	627	561	662
(+6，0)	400	386	488	497	587	531	627	565	667	599	707	633	747
(+6，0)	449	432	547	558	659	596	704	634	748	672	793	710	838
(+6，0)	500	482	609	621	734	664	784	706	834	748	884	791	934
(+6，0)	554	534	675	689	813	736	869	782	924	829	979	876	1030
(+6，0)	611	589	744	759	897	811	958	863	1010	914	1080	966	1140
(+6，0)	670	646	817	833	984	890	1050	947	1110	1000	1180	1060	1250
(+6，0)	733	706	893	911	1070	973	1140	1030	1220	1090	1290	1150	1360
(+6，0)	798	769	972	992	1170	1050	1250	1120	1330	1190	1410	1260	1490

7.钢丝绳第4组和第5组8×19和8×37类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.226(纤维芯)或1.374(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)
(42)	(+6，0)
44	(+6，0)
(46)	(+6，0)
48	(+6，0)
(50)	(+6，0)
52	(+6，0)
(54)	(+6，0)
56	(+6，0)
(58)	(+6，0)
60	(+6，0)
(62)	(+6，0)
64	(+6，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
70	67.4	85.3	84.4	99.6	90.1	106	95.9	113	101	120	107	126
91.4	88.1	111	110	130	117	139	125	147	132	156	140	165
116	111	141	139	164	149	176	158	187	168	198	177	209
143	138	174	172	203	184	217	195	231	207	244	219	258
173	166	211	208	246	222	262	236	279	251	296	265	313
206	198	251	248	292	264	312	281	332	298	352	315	372
241	233	294	291	343	310	367	330	390	350	413	370	437
280	270	341	337	398	360	425	383	453	406	480	429	507
321	310	392	387	457	414	488	440	520	466	551	493	582
366	352	445	441	520	471	556	501	591	531	627	561	662
413	398	503	497	587	531	627	565	667	599	707	633	747
463	446	564	558	659	596	704	634	748	672	793	710	838
516	497	628	621	734	664	784	706	834	748	884	791	934
571	550	696	689	813	736	869	782	924	829	979	876	1030
630	607	767	759	897	811	958	863	1010	914	1080	966	1140
691	666	842	833	984	890	1050	947	1110	1000	1180	1060	1250
755	728	920	911	1070	973	1140	1030	1220	1090	1290	1150	1360
823	793	1000	992	1170	1050	1250	1120	1330	1190	1410	1260	1490
892	860	1090	1070	1270	1150	1350	1220	1440	1290	1530	1360	1610
965	930	1180	1160	1370	1240	1460	1320	1560	1400	1650	1480	1740
1040	1000	1270	1250	1480	1340	1580	1420	1680	1510	1780	1590	1880
1120	1080	1360	1350	1590	1440	1700	1530	1810	1620	1920	1710	2020
1200	1160	1460	1440	1710	1540	1820	1640	1940	1740	2060	1840	2170
1290	1240	1570	1550	1830	1650	1950	1760	2080	1860	2200	1970	2320
1370	1320	1670	1650	1950	1760	2080	1880	2220	1990	2350	2100	2480
1460	1410	1780	1760	2080	1880	2220	2000	2360	2120	2500	2240	2650

8.钢丝绳第6组17×7类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.283，其中17×7为1.250。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度/MPa

公称直径
d/mm	允许偏差/%
6	(+6，0)
7	(+6，0)
8	(+6，0)
9	(+6，0)
10	(+6，0)
11	(+6，0)
12	(+6，0)
13	(+6，0)
14	(+6，0)
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)
(42)	(+6，0)
44	(+6，0)

近似重量 /(kg/100m)	最小破断拉力/kN
近似重量 /(kg/100m)	1470①	1570①	1670①	1770①	1870①
14	17.3	18.5	19.7	20.9	22
19.1	23.6	25.2	26.8	28.4	30
25	30.8	32.9	35	37.1	39.2
31.6	39	41.7	44.3	47	49.6
39	48.2	51.4	54.7	58	61.3
47.2	58.3	62.3	66.2	70.2	74.2
56.2	69.4	74.1	78.8	83.6	88.3
65.9	81.4	87	92.5	98.1	103
76.4	94.5	100	107	113	120
99.8	123	131	140	148	157
126	156	166	177	188	198
156	192	205	219	232	245
189	233	249	265	280	296
225	277	296	315	334	353
264	325	348	370	392	414
306	378	403	429	455	480
351	433	463	492	522	552
399	493	527	560	594	628
451	557	595	633	671	709
505	624	667	709	752	794
563	696	743	790	838	885
624	771	823	876	928	981
688	850	908	966	1020	1080
755	933	996	1060	1120	1180

9.钢丝绳第7组34×7类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.334，其中34×7为1.300。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度/MPa

公称直径
d/mm	允许偏差/%
16	(+6，0)
18	(+6，0)
20	(+6，0)
22	(+6，0)
24	(+6，0)
26	(+6，0)
28	(+6，0)
(30)	(+6，0)
32	(+6，0)
(34)	(+6，0)
36	(+6，0)
(38)	(+6，0)
40	(+6，0)
(42)	(+6，0)
44	(+6，0)

近似重量 /(kg/100m)	最小破断拉力/kN
近似重量 /(kg/100m)	1470①	1570①	1670①	1770①	1870①
99.8	119	127	135	144	152
126	151	161	172	182	192
156	186	199	212	225	237
189	226	241	257	272	287
225	269	287	305	324	342
264	316	337	358	380	401
306	366	391	416	441	466
351	420	449	477	506	535
399	478	511	543	576	608
451	540	577	613	650	687
505	605	647	688	729	770
563	675	720	766	812	858
624	747	798	849	900	951
688	824	880	936	992	1040
755	905	966	1020	1080	1150

10.钢丝绳第8组6×24类的力学性能(6×24+7FC)

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.150(纤维芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度/MPa

公称直径
d/mm	允许偏差/%
8	(+7，0)
9	(+7，0)
10	(+7，0)
11	(+7，0)
12	(+7，0)
13	(+7，0)
14	(+7，0)
16	(+7，0)
18	(+7，0)
20	(+7，0)
22	(+7，0)
24	(+7，0)
26	(+7，0)
28	(+7，0)
(30)	(+7，0)
32	(+7，0)
(34)	(+7，0)
36	(+7，0)
(38)	(+7，0)
40	(+7，0)

近似重kg/100m		最小破断拉力/kN
天然纤维芯	合成纤维芯	1470①	1570①	1670①
20.4	19.5	26.3	28.1	29.9
25.8	24.6	33.3	35.6	37.8
31.8	30.4	41.1	43.9	46.7
38.5	36.8	49.8	53.1	56.5
45.8	43.8	59.2	63.3	67.3
53.7	51.4	69.5	74.2	79
62.3	59.6	80.6	86.1	91.6
81.4	77.8	105	112	119
103	98.5	133	142	151
127	122	164	175	187
154	147	199	212	226
183	175	237	253	269
215	206	278	297	316
249	238	322	344	366
286	274	370	395	420
326	311	421	450	478
368	351	475	508	540
412	394	533	569	606
459	439	594	634	675
509	486	658	703	748

11.钢丝绳第8组6×24类的力学性能(6×24S+7FC、6×24W+7FC)

公称直径
d/mm	允许偏差/%
10	(+7，0)
11	(+7，0)
12	(+7，0)
13	(+7，0)
14	(+7，0)
16	(+7，0)
18	(+7，0)
20	(+7，0)
22	(+7，0)
24	(+7，0)
26	(+7，0)
28	(+7，0)
(30)	(+7，0)
32	(+7，0)
(34)	(+7，0)
36	(+7，0)
(38)	(+7，0)
40	(+7，0)
(42)	(+7，0)
44	(+7，0)

近似重kg/100m		最小破断拉力/kN
天然纤维芯	合成纤维芯	1470①	1570①	1670①
33.1	31.6	42.8	45.7	48.6
40	38.3	51.7	55.3	58.8
47.6	45.5	61.6	65.8	70
55.9	53.4	72.3	77.2	82.1
64.8	62	83.9	89.6	95.3
84.7	80.9	109	117	124
107	102	138	148	157
132	126	171	182	194
160	153	207	221	235
190	182	246	263	280
224	214	289	309	328
259	248	335	358	381
298	285	385	411	437
339	324	438	468	497
382	365	494	528	562
429	410	554	592	630
478	457	618	660	702
529	506	684	731	778
583	558	755	806	857
640	612	828	885	941

12.钢丝绳第9组6V×7类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.156(纤维芯)或1.191(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
20	(+6，0)(+7，0)
22	(+6，0)(+7，0)
24	(+6，0)(+7，0)
26	(+6，0)(+7，0)
28	(+6，0)(+7，0)
(30)	(+6，0)(+7，0)
32	(+6，0)(+7，0)
(34)	(+6，0)(+7，0)
36	(+6，0)(+7，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
165	162	175	220	234	235	249	250	265	265	281	280	297
199	196	212	266	283	284	302	303	321	321	340	339	360
237	233	252	317	336	339	359	360	382	382	405	403	428
279	273	295	372	395	397	422	423	449	448	476	474	503
323	317	343	432	458	461	489	490	521	520	552	549	583
371	364	393	496	526	529	562	563	598	597	634	631	669
422	414	447	564	599	602	639	641	680	679	721	718	762
476	467	505	637	676	680	722	723	768	767	814	810	860
534	524	566	714	758	763	809	811	861	860	912	908	964

13.钢丝绳第10组6V×19类的力学性能(6V×21+7FC)

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.177。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
11	(+7，0)
13	(+7，0)
14	(+7，0)
16	(+7，0)
18	(+7，0)
20	(+7，0)
22	(+7，0)
24	(+7，0)
26	(+7，0)
28	(+7，0)
(30)	(+7，0)
32	(+7，0)
(34)	(+7，0)
36	(+7，0)

近似重		最小破断拉力kN
天然纤维芯	合成纤维芯	①	②	③	④	⑤
kg/100m	kg/100m	①	②	③	④	⑤
45.1	44.2	58.9	62.9	66.9	70.9	74.9
63	61.7	82.2	87.8	93.4	99	104
73	71.6	95.4	101	108	114	121
95.4	93.5	124	133	141	150	158
121	118	157	168	179	189	200
149	146	194	207	221	234	247
180	177	235	251	267	283	299
215	210	280	299	318	337	356
252	247	329	351	373	396	418
292	286	381	407	433	459	485
335	329	438	467	497	527	557
382	374	498	532	566	600	634
431	422	562	601	639	377	715
483	473	630	673	716	759	802

14.钢丝绳第10组6V×19类的力学性能(6V×30+FC、6V×30+IWR)

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.177(纤维芯)或1.213(钢芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
20	(+7，0)
22	(+7，0)
24	(+7，0)
26	(+7，0)
28	(+7，0)
(30)	(+7，0)
32	(+7，0)
(34)	(+7，0)
36	(+7，0)
(38)	(+7，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
162	159	172	190	202	203	215	216	229	229	243	242	257
196	192	208	230	244	246	261	261	277	277	294	293	311
233	229	247	274	291	292	310	311	330	330	350	348	370
274	268	290	321	341	343	364	365	388	387	411	409	434
318	311	336	373	396	398	423	424	450	449	477	475	504
364	357	386	428	454	457	485	486	516	516	547	545	578
415	407	439	487	517	520	552	554	587	587	623	620	658
468	459	496	550	584	588	623	625	663	662	703	700	743
525	515	556	517	654	659	699	701	744	743	788	785	833
585	573	619	687	729	734	779	781	829	828	878	874	928

15.钢丝绳第10组和11组6V×19和6V×37类的力学性能

钢丝绳公称直径
d	允许偏差
/mm	/%
(30)	(+7，0)
32	(+7，0)
(34)	(+7，0)
36	(+7，0)
(38)	(+7，0)
40	(+7，0)
(42)	(+7，0)
44	(+7，0)
(46)	(+7，0)
48	(+7，0)
(50)	(+7，0)
52	(+7，0)
(54)	(+7，0)
56	(+7，0)
(58)	(+7，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
364	357	386	476	505	508	539	541	574	573	608	605	642
415	407	429	541	575	578	614	615	653	652	692	689	731
468	459	496	611	649	653	693	694	737	736	781	778	825
525	515	556	685	727	732	777	779	826	825	876	872	925
585	573	619	764	810	816	866	868	921	920	976	972	1030
648	635	686	846	898	904	959	961	1020	1010	1080	1070	1140
714	700	757	933	990	997	1050	1060	1120	1120	1190	1180	1260
784	769	831	1020	1080	1090	1160	1160	1230	1230	1300	1300	1380
857	840	908	1110	1180	1190	1260	1270	1340	1340	1430	1420	1510
933	915	988	1210	1290	1300	1380	1380	1460	1460	1550	1550	1640
1010	992	1070	1320	1400	1410	1490	1500	1590	1590	1690	1680	1780
1100	1070	1160	1430	1510	1520	1620	1620	1720	1720	1820	1820	1930
1180	1160	1250	1540	1630	1640	1740	1750	1860	1850	1970	1960	2080
1270	1240	1350	1650	1760	1770	1880	1880	2000	1990	2120	2110	2240
1360	1340	1440	1780	1880	1900	2010	2020	2140	2140	2270	2260	2400

16.钢丝绳第11组6V×37类的力学性能

钢丝绳公称直径
d	允许偏差
/mm	/%
32	(+7，0)
(34)	(+7，0)
36	(+7，0)
(38)	(+7，0)
40	(+7，0)
(42)	(+7，0)
44	(+7，0)
(46)	(+7，0)
48	(+7，0)
(50)	(+7，0)
52	(+7，0)

近似重			①最小破断拉力/kN		②最小破断拉力/kN		③最小破断拉力/kN		④最小破断拉力/kN		⑤最小破断拉力/kN
天然纤维芯	合成纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
kg/100m	kg/100m	kg/100m	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
435	427	461	568	603	607	644	646	685	685	726	723	768
492	482	521	642	681	686	727	729	774	773	820	817	867
551	540	584	720	764	769	816	818	868	867	920	916	972
614	602	650	802	851	856	909	911	967	966	1020	1020	1080
680	667	721	889	943	949	1000	1010	1070	1070	1130	1130	1200
750	735	795	980	1040	1040	1110	1110	1180	1180	1250	1240	1320
823	807	872	1070	1140	1140	1210	1220	1290	1290	1370	1360	1450
900	882	953	1170	1240	1250	1330	1330	1410	1410	1500	1490	1580
980	960	1040	1280	1350	1360	1450	1450	1540	1540	1630	1620	1720
1060	1040	1130	1380	1470	1480	1570	1570	1670	1670	1770	1760	1870
1150	1130	1220	1500	1590	1600	1700	1700	1810	1800	1910	1910	2020

17.钢丝绳第12组4V×39类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.191(纤维芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
8	(+7，0)
9	(+7，0)
10	(+7，0)
11	(+7，0)
12	(+7，0)
13	(+7，0)
14	(+7，0)
16	(+7，0)
18	(+7，0)
20	(+7，0)
22	(+7，0)
24	(+7，0)
26	(+7，0)
28	(+7，0)
(30)	(+7，0)
32	(+7，0)
(34)	(+7，0)
36	(+7，0)
(38)	(+7，0)
40	(+7，0)

近似重		最小破断拉力kN
天然纤维芯	合成纤维芯	①	②	③	④	⑤
kg/100m	kg/100m	①	②	③	④	⑤
26.2	25.7	33.8	36.1	38.4	40.7	43
33.2	32.6	42.8	45.7	48.6	51.6	54.5
41	40.2	52.9	56.5	60.1	63.7	67.3
49.6	48.6	64	68.3	72.7	77.1	81.4
59	57.9	76.2	81.3	86.5	91.7	96.9
69.3	67.9	89.4	95.5	101	107	113
80.4	78.8	103	110	117	124	131
105	103	135	144	153	163	172
133	130	171	183	194	206	218
164	161	211	226	240	254	269
198	195	256	273	290	308	325
236	232	304	325	346	367	387
277	272	357	382	406	430	455
321	315	414	443	471	499	527
369	362	476	508	541	573	605
420	412	541	578	615	652	689
474	465	611	653	694	736	778
531	521	685	732	779	825	872
592	580	764	816	868	920	972
656	643	846	904	961	1010	1070

18.钢丝绳第13组6Q×19+6V×21类的力学性能

注：1.最小钢丝破断拉力总和＝钢丝绳最小破断拉力×1.250(纤维芯)。
2.新设计设备不得选用括号内的钢丝绳直径。
3.括号中逗号前后分别表示上偏差和下偏差。
①钢丝绳公称抗拉强度1470MPa
②钢丝绳公称抗拉强度1570MPa
③钢丝绳公称抗拉强度1670MPa
④钢丝绳公称抗拉强度1770MPa
⑤钢丝绳公称抗拉强度1870MPa

钢丝绳公称直径
d	允许偏差
/mm	/%
40	(+7，0)
(42)	(+7，0)
44	(+7，0)
(46)	(+7，0)
48	(+7，0)
(50)	(+7，0)
52	(+7，0)
56	(+7，0)
(58)	(+7，0)
60	(+7，0)

近似重		最小破断拉力kN
天然纤维芯	合成纤维芯	①	②	③	④	⑤
kg/100m	kg/100m	①	②	③	④	⑤
656	643	846	904	961	1010	1070
723	709	933	997	1060	1120	1180
794	778	1020	1090	1160	1230	1300
868	851	1110	1190	1270	1340	1420
945	926	1210	1300	1380	1460	1550
1020	1000	1320	1410	1500	1590	1680
1110	1090	1430	1520	1620	1720	1820
1290	1260	1650	1770	1880	1990	2110
1380	1350	1780	1900	2020	2140	2260
1480	1450	1900	2030	2160	2290	2420

钢丝绳的允许偏差和圆度

注：1.钢丝绳应按订货长度供货，用m表示，并应符合下列长度允许偏差：
长度小于和等于400m ......... (+5%，0)；
长度大于400m .............. 每1000m或不足1000m，(+20m，0)。
如果用户要求长度偏差较小的钢丝绳时，其长度允许偏差需经供需双方协商。
2.括号中逗号前后分别表示上偏差和下偏差。

钢丝绳类型	公称直径d/mm	允许偏差(%)		圆度(%)≤
钢丝绳类型	公称直径d/mm	股全为钢丝	带纤维股芯	股全为钢丝	带纤维股芯
圆股钢丝绳	2和3	(+8，0)	—	7	—
圆股钢丝绳	4和5	(+7，0)	—	6	—
圆股钢丝绳	6和7	(+6，0)	—	5	—
圆股钢丝绳	≥8	(+6，0)	(+7，0)	4	6
异形股钢丝绳		(+7，0)	(+7，0)	6	6

钢丝绳与股的捻距

注：1. 6×7同向捻钢丝绳，绳的捻距不应大于绳径的7.8倍；4股扇形股钢丝绳，绳的捻距不应大于绳径的8.5倍；扁钢丝绳的子绳捻距，不应大于子绳直径的21倍。
2. 18×19S、18×19W绳捻距倍数，按点接触规定。

捻距区别	捻距倍数
	圆股		异型股
	点接触	线接触	异型股
绳捻距	7.3	6.7	7.3
股外层捻距	10.8	10	8.5(相当于圆股时)

钢丝绳的重量系数和最小破断拉力系数

注：1.在2组a类和4组钢丝绳中，当股内钢丝的数目为19根或19根以下时，量系数应比表中所列的数小3%。
2.在8组钢丝绳中，股为等捻距钢丝绳的重量系数和最小破断拉力系数，应分别比表中所列的数大4%。
3.在10组钢丝绳中，股含纤维芯6V×21结构钢丝绳的重量系数和最小破断拉力系数，应分别比表中小8%，6V×30结构钢丝绳的最小破断拉力系数，应比表中小10%；在11组钢丝绳中，股为线接触结构6V×37S钢丝绳的这两种系数则应分别大5%。
4.K1p重量系数是对聚丙烯纤维而言。
①单位kg/(100m·mm^2)
②纤维芯钢丝绳
③钢芯钢丝绳

组别	类别	重量系数K①			K2/K1n	K2/K1p	最小破断拉力系数K'		K'2/K'1
组别	类别	天然纤维芯K1n	合成纤维芯K1p	钢芯K2	K2/K1n	K2/K1p	②K'1	③K'2	K'2/K'1
1	6×7	0.351	0.344	0.387	1.1	1.12	0.332	0.359	1.08
2	6×19(a)	0.38	0.371	0.418	1.1	1.13	0.33	0.356	1.08
3	6×37(a)	0.38	0.371	0.418	1.1	1.13	0.33	0.356	1.08
2	6×19(b)	0.346	0.337	0.381	1.1	1.13	0.307	0.332	1.08
3	6×37(b)	0.346	0.337	0.381	1.1	1.13	0.295	0.319	1.08
4	8×19	0.357	0.344	0.435	1.22	1.26	0.293	0.346	1.18
5	8×37	0.357	0.344	0.435	1.22	1.26	0.293	0.346	1.18
6	17×7	0.39	0.39	0.39	—	—	0.328	0.328	—
7	34×7	0.39	0.39	0.39	—	—	0.318	0.318	—
8	6×24	0.318	0.304	—	—	—	0.28	—	—
9	6V×7	0.412	0.404	0.437	1.06	1.08	0.375	0.398	1.06
10	6V×19	0.405	0.397	0.429	1.06	1.08	0.36	0.382	1.06
11	6V×37	0.405	0.397	0.429	1.06	1.08	0.36	0.382	1.06
12	4V×39	0.41	0.402	—	—	—	0.36	—	—
13	6Q×19+6V×21	0.41	0.402	—	—	—	0.36	—	—

钢丝绳的主要用途推荐表

注：1. 腐蚀是主要报废原因时，应采用镀锌钢丝绳；
2. 钢丝绳工作时，终端不能自由旋转，或虽有反拨力，但不能互相纠合在一起的场合，应采用同向捻钢丝绳。

用途		名称	结构	备注
立井提升		三角股钢丝绳	6V×37S 6V×36 6V×33 6V×30 6V×43 6V×21
		线接触钢丝绳	6×19S 6×19W 6×25Fi 6×29Fi 6×26SW 6×31SW 6×36SW 6×41SW	推荐同向捻
		多层股钢丝绳	18×7 17×7	用于钢丝绳罐道的立井
		多层股钢丝绳	6Q×19＋6V×21 6Q×33＋6V×21	用于钢丝绳罐道的立井
开凿立井提升(建井用)		多层股钢丝绳及异形股钢丝绳	6Q×33＋6V×21 17×7 18×7 34×7 36×7 6Q×19＋6V×21 4V×39S 4V×48S
立井平衡绳		扁钢丝绳	6×4×7 8×4×7 8×4×9 8×4×19
		钢丝绳	6×37 6×37S 6×36SW及4V×39S 4V×48S	仅适用于交互捻
		多层股钢丝绳	17×7 18×7 34×7 36×7	仅适用于交互捻
斜井卷扬(绞车)		三角股钢丝绳	6V×18
		钢丝绳	6T×7见面接触钢丝绳标准
		钢丝绳	6×7 6×9W	推荐同向捻
高炉卷扬		三角股钢丝绳	6V×37S 6V×36 6V×30 6V×33 6V×43
高炉卷扬		线接触钢丝绳	6×19S 6×25Fi 6×29Fi 6×26SW 6×31SW 6×36SW 6×41SW
立井罐道及索道承重		密封钢丝绳	见密封钢丝绳标准
		三角股钢丝绳	6V×18
		多层股钢丝绳	18×7 17×7	推荐同向捻
		钢丝绳	6×7	推荐同向捻
露天斜坡卷扬		三角股钢丝绳	6V×37S 6V×36 6V×30 6V×33 6V×43
露天斜坡卷扬		线接触钢丝绳	6×36SW 6×37S 6×41SW 6×49SWS 6×55SWS	推荐同向捻
石油钻井		线接触钢丝绳	6×19S 6×19W 6×25Fi 6×29Fi 6×26SW 6×31SW 6×36SW	也可采用钢芯
皮带运输机及索道牵引、缆车		线接触钢丝绳	6×19S 6×19W 6×25Fi 6×29Fi 6×26SW 6×31SW 6×36SW 6×41SW	推荐同向捻
挖掘机(电铲卷扬)		线接触钢丝绳及三角股钢丝绳	6×19S＋IWR 6×25Fi＋IWR 6×19W＋IWR 6×29Fi＋IWR 6×26SW＋IWR 6×31SW＋IWR 6×36SW＋IWR 6×55SWS＋IWR 6×49SWS＋IWR 6V×30 6V×33 6V×36 6V×37S 6V×43	推荐同向捻
起重机	大型浇铸吊车	三角股钢丝绳	6V×37S 6V×36 6V×43	指同规格左捻和右捻能成对使用的条件下受热大时，也可选择加7×7金属绳芯者
	大型浇铸吊车	线接触钢丝绳	6×19S＋IWR 6×19W＋IWR 6×25Fi＋IWR 6×36SW＋IWR 6×41SW＋IWR
	港口装卸和建筑用塔式起重机	多层股钢丝绳	18×19 18×19S 18×19W 34×7 36×7
	港口装卸和建筑用塔式起重机	四股扇形股钢丝绳	4V×39S 4V×48S
	其他用途	线接触钢丝绳	6×19S 6×19W 6×25Fi 6×29Fi 6×26SW 6×31SW 6×36SW 6×37S 6×41SW 6×49SWS 6×55SWS 8×19S 8×19W 8×25Fi 8×26SW 8×31SW 8×36SW 8×41SW 8×49SWS 8×55SWS
		点接触钢丝绳	6×19 6×37
		四股扇形股钢丝绳	4V×39S 4V×48S
热移钢机(轧钢厂推钢台)		线接触钢丝绳	6×19S＋IWR 6×19W＋IWR 6×25Fi＋IWR 6×29Fi＋IWR 6×31SW＋IWR 6×37S＋IWR 6×36SW＋IWR
热移钢机(轧钢厂推钢台)		点接触钢丝绳	6×19＋IWR
船舶装卸		线接触钢丝绳	6×24S 6×24W 6×19S 6×19W 6×25Fi 6×29Fi 6×31SW 6×36SW 6×37S	镀锌
船舶装卸		点接触钢丝绳	6×19 6×37	镀锌
拖船、货网浮运木材		钢丝绳	6×24 6×24S 6×24W 6×37 6×31SW 6×36SW 6×37S	镀锌
船舶张拉桅杆及吊桥		钢丝绳	6×7＋IWS 6×19＋IWS 6×19S＋IWS	镀锌
打捞沉船		钢丝绳	6×37 6×37S 6×36SW 6×41SW 6×49SWS 6×31SW 8×19S 8×19W 8×31SW 8×36SW 8×41SW 8×49SWS	镀锌
渔业拖网		钢丝绳	6×24 6×24S 6×24W 6×19 6×19S 6×19W 6×31SW 6×36SW 6×37 6×37S	镀锌
捆绑		钢丝绳	6×24 6×24S 6×24W

<- 上一项下一项 ->
