碳素结构钢(摘自GB/T 700)

碳素结构钢(摘自GB/T 700-2006)

牌号和化学成分

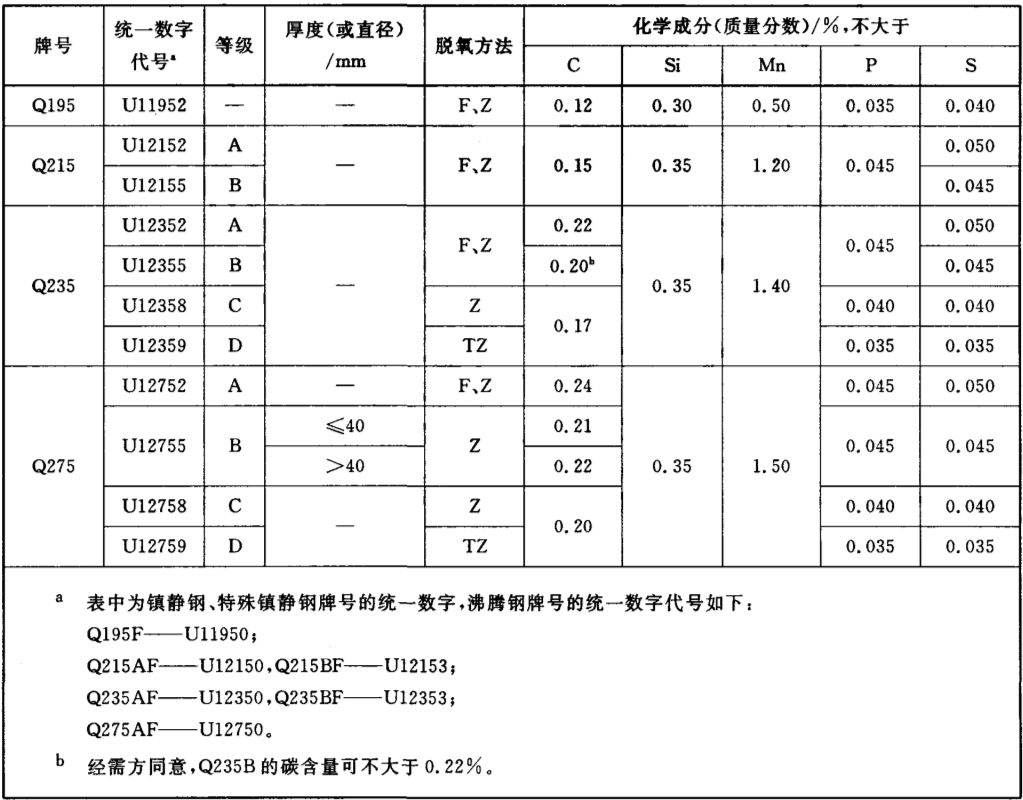

碳素结构钢的化学成分(GB/T700—2006)

牌号

等级

厚度

(或直径)

/mm

化学成分(质量分数)/%≤

脱氧

方法

用途

(参考)

C

Mn

Si

P

S

Q195

—

—

0.12

0.50

0.30

0.035

0.040

F、Z

载荷小的零件、铁丝、垫铁、垫圈开口销、拉杆、冲压件及焊接件

Q215

A

—

0.15

1.20

0.35

0.045

0.050

F、Z

拉杆、套圈、垫圈、渗碳零件及焊接件

B

0.045

Q235

A

—

0.22

1.40

0.35

0.045

0.050

F、Z

金属结构件，心部强度要求不高的渗碳或氰化零件，拉杆、连杆、吊钩、车钩、螺栓、螺母、套筒、轴及焊接件，C、D级用于重要的焊接结构

B

0.20

0.045

C

0.17

0.040

0.040

Z

D

0.035

0.035

TZ

Q275

A

—

0.24

1.50

0.35

0.045

0.050

F、Z

转轴、心轴、吊钩、拉杆、摇杆楔等强度要求不高的零件，焊接性尚可

B

≤40

0.21

0.045

Z

＞40

0.22

C

—

0.20

0.040

0.040

Z

轴类、链轮、齿轮、吊钩等强度要求较高的零件

D

0.035

0.035

TZ

注：1.本标准适用于一般交货状态(钢材一般以热轧、控轧或正火状态交货)，通常用于焊接、铆接、栓接工程构件用热轧钢板、钢带、型钢和棒钢。

2.经需方同意，Q235B的含碳量可不大于0.22%。

3.在保证钢材力学性能符合本标准的情况下，各牌号A级钢的碳、锰、硅含量可不作为交货条件，但应在质量证明书中注明其含量。

4.镇静钢脱氧完全，性能较半镇静钢和沸腾钢优良。沸腾钢脱氧不完全，化学成分不均匀，内部杂质较多，耐腐蚀性和机械强度较差，冲击韧度较低，冷脆倾向及时效敏感较大，不适于在高冲击负荷和低温下工作，但成材率高，成本低，没有集中缩孔，表面质量及深冲性能好，一般结构可大量采用。新标准取消半镇静钢。
力学性能

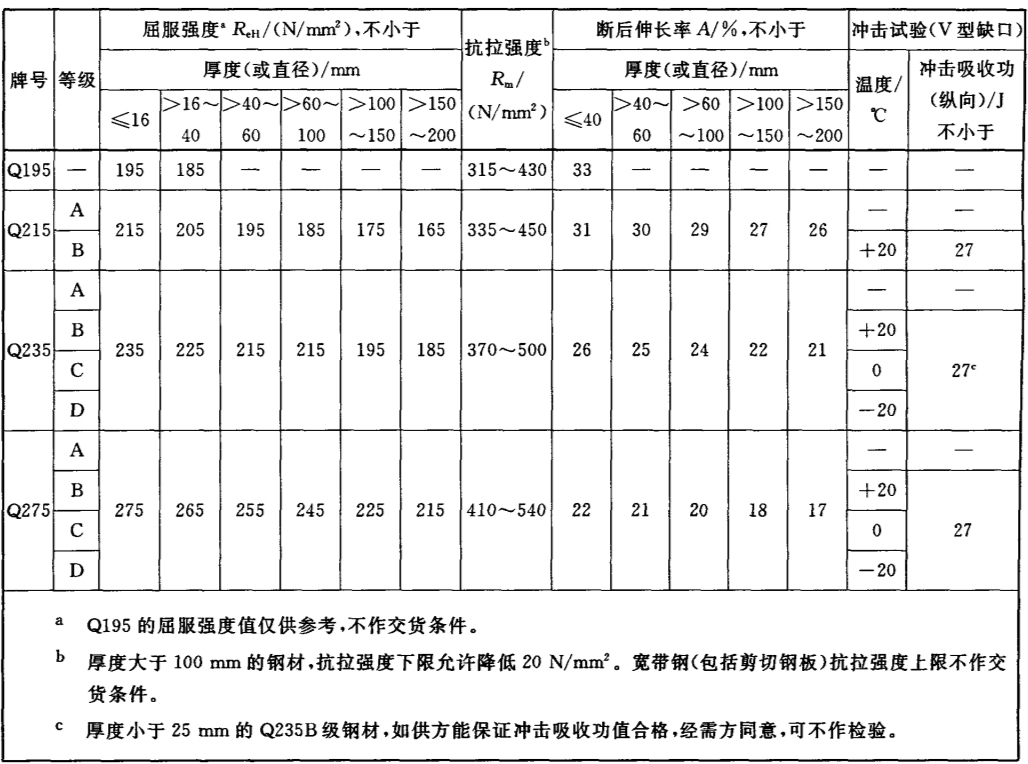

碳素结构钢的力学性能(GB/T 700—2006)

牌号

等级

屈服强度ReH/MPa，≥

抗拉强度

Rm/

MPa

断后伸长率A/%，≥

冲击试验(V形缺口)

冷弯试验B＝2a，180°

温度

/℃

冲击吸收功

(纵向)/J

≥

厚度(或直径)/mm

厚度(或直径)/mm

试

样

方

向

钢材厚度(直径)/mm

≤16

＞16

~40

＞40

~60

＞60

~100

＞100

~150

＞150

~200

≤40

＞40

~60

＞60

~100

＞100

~150

＞150

~200

≤60

＞60~100

弯心直径d

Q195

—

195

185

—

—

—

—

315~430

33

—

—

—

—

—

—

纵

0

—

横

0.5a

—

Q215

A

215

205

195

185

175

165

335~450

31

30

29

27

26

—

—

纵

0.5a

1.5a

B

+20

27

横

a

2a

Q235

A

235

225

215

205

195

185

370~500

26

25

24

22

21

—

—

纵

a

2a

B

+20

27

C

0

横

1.5a

2.5a

D

-20

Q275

A

275

265

255

245

225

215

410~540

22

21

20

18

17

—

—

纵

1.5a

2.5a

B

+20

27

C

0

横

2a

3a

D

-20

注：1.冷弯试验中 B 为试样宽度，a 为钢材厚度(直径)。

2.Q195的屈服强度仅供参考，不作为交货条件。

3.进行拉伸和冷弯试验时，型钢和钢棒取纵向试样，钢板和钢带取横向试样，断后伸长率允许比表中降低2%(绝对值)。窄钢带取横向试样，如果受宽度限制时可取纵向试样。

4.各牌号 A 级钢冷弯试验合格时，抗拉强度上限可以不作为交货条件。

5.用 Q195和 Q235B 沸腾钢轧制的钢材，其厚度(直径)不大于25mm。

6.厚度不小于12mm或直径不小于16mm的钢材应进行冲击试验，厚度为6~12mm或直径为12~16mm的钢材，经供需双方协议可进行冲击试验。

7.厚度大于100mm的钢材，抗拉强度下限允许降低20MPa。宽带钢(包括剪切钢板)抗拉强度上限不作为交货条件。

碳素结构钢(摘自GB/T 700-1988)

碳素结构钢的牌号和化学成分

注：1.钢中残余元素Cr、Ni、Cu含量应各不大于ω＝0.30％，如供方能保证，可不作分析。
2.氧气转炉钢的氮含量应不大于ω=0.008％。
3.F表示沸腾钢，b表示半镇静钢，Z表示镇静钢，TZ表示特殊镇静钢。

①Q235A、B级沸腾钢Mn含量上限为ω=0.60％。
②沸腾钢si含量不大于ω＝0.07％，半镇静钢Si含量不大于0.17％，镇静钢Si含量下限值为ω=0.12％。

牌号 等级 化学成分质量分数% 脱氧方法
C Mn Si②≤ S≤ P≤
Q195 — 0.06～0.12 0.25～0.50 0.3 0.05 0.045 F、b、Z
Q215 A 0.09～0.15 0.25～0.55 0.3 0.05 0.045 F、b、Z
Q215 B 0.09～0.15 0.25～0.55 0.3 0.045 0.045 F、b、Z
Q235 A 0.14～0.22 0.30～0.65① 0.3 0.05 0.045 F、b、Z
Q235 B 0.12～0.20 0.30～0.70① 0.3 0.045 0.045 F、b、Z
Q235 C ≤0.18 0.35～0.80 0.3 0.04 0.04 Z
Q235 D ≤0.17 0.35～0.80 0.3 0.035 0.035 TZ
Q255 A 0.18～0.28 0.40～0.70 0.3 0.05 0.045 Z
Q255 B 0.18～0.28 0.40～0.70 0.3 0.045 0.045 Z
Q275 — 0.28～0.38 0.50～0.80 0.35 0.05 0.045 Z
碳素结构钢的力学性能

注：1.牌号Q195的屈服点，仅供参考，不作为交货条件。
2.进行拉伸或弯曲试验时，钢板、钢带应取横向试样，伸长率允许较上表降低1％(绝对值)，型钢应取纵向试样。
3.牌号A级钢的冷弯试验，在需方要求时才进行。当冷弯试验合格时，抗拉强度上限可以不作为交货条件。
4.冷弯试验中，B为试样宽度，a为钢材厚度(直径)。

牌号 等级 拉伸试验
屈服点σs/MPa，≥ 抗拉强度σb/MPa 伸长率δ5(%)，≥
钢材厚度或直径/mm 钢材厚度或直径/mm
≤16 ＞16～40 ＞40～60 ＞60～100 ＞100～150 ＞150 ≤16 ＞16～40 ＞40～60 ＞60～100 ＞100～150 ＞150
Q195 -195 -185 315～430 33 32
Q215 A 215 205 195 185 175 165 335～450 31 30 39 38 37 36
Q215 B 215 205 195 185 175 165 335～450 31 30 29 28 27 26
Q235 A 235 225 215 205 195 185 375～500 26 25 24 23 22 21
Q235 B 235 225 215 205 195 185 375～500 26 25 24 23 22 21
Q235 C 235 225 215 205 195 185 375～500 26 25 24 23 22 21
Q235 D 235 225 215 205 195 185 375～500 26 25 24 23 22 21
Q255 A 255 245 235 225 215 205 410～550 24 23 22 21 20 19
Q255 B 255 245 235 225 215 205 410～550 24 23 22 21 20 19
Q275 275 265 255 245 235 225 490～630 20 19 18 17 16 15
牌号 等级 冲击试验 冷弯试验，B=2a，180° 冷弯试验，B=2a，180° 冷弯试验，B=2a，180°
温度/℃ V型(纵向)冲击吸收功AK/J，≥ 钢材厚度或直径/mm
≤60 ＞60～100 ＞100～200
弯芯直径d/mm 弯芯直径d/mm 弯芯直径d/mm
Q195 纵0，横0.5a
Q215 A 纵0.50a，横a 纵1.5a，横2a 纵2a，横2.5a
Q215 B 20 27 纵0.50a，横a 纵1.5a，横2a 纵2a，横2.5a
Q235 A 纵a，横1.5a 纵2a，横2.5a 纵2.5a，横3a
Q235 B 20 27 纵a，横1.5a 纵2a，横2.5a 纵2.5a，横3a
Q235 C 0 27 纵a，横1.5a 纵2a，横2.5a 纵2.5a，横3a
Q235 D -20 27 纵a，横1.5a 纵2a，横2.5a 纵2.5a，横3a
Q255 A 2a 3a 3.5a
Q255 B 20 27 2a 3a 3.5a
Q275 3a 4a 4.5a
碳素结构钢的特性和应用
新牌号 旧牌号 主要特征 应用举例
Q195 A1 具有高的塑性、韧性和焊接性能，良好的压力加工性能，但强度低 用于制造地脚螺栓、犁铧、烟筒、屋面板、铆钉、低碳钢丝、薄板、焊管、拉杆、吊钩、支架、焊接结构
Q215 A2、C2 具有高的塑性、韧性和焊接性能，良好的压力加工性能，但强度低 用于制造地脚螺栓、犁铧、烟筒、屋面板、铆钉、低碳钢丝、薄板、焊管、拉杆、吊钩、支架、焊接结构
Q235 A3、C3 具有高的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能 广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等
Q255 A4、C4 具有较好的强度、塑性、和韧性，较好的焊接性能和冷、热压力加工性能 用于制造要求强度不太高的零件，如螺栓、键、摇杆、轴、拉杆和钢结构用各种型钢、钢板等
Q275 C5 具有较好的强度、塑性、和韧性和切削加工性能、一定的焊接性能。小型零件可以淬火强化 用于制造要求强度较高的零件，如齿轮、轴、链轮、键、螺栓、螺母、农机用型钢、输送链和链节
碳素结构钢的中外牌号对照
中国GB/T 700 国际标准 ISO 原苏联 гOCT 美国 ASTM 美国|UNS 日本JIS 德国DIN 英国BS 法国NF
Q195 HR2(σs195) CT1Kп Gr·B(σs185) SS330(SS34)(σs205) St33 040A10 A33
Q195 HR2(σs195) CT1Cп SPHC(σs205)
Q195 HR2(σs195) CT1пC SPHD(σs205)
Q215-A HR1(σs215) CT2Kп-2(σs215) Gr·C(σs205) SS330(SS34)(σs205) Fe360A(σs215) 040A12 Fe360A(σs215)
Q215-A CT2Cп-2(σs215) Gr·58(σs220) SPHC(σs215) USt34-2 Fe360C(σs215) A34-2NE
Q215-A CT2пC-2(σs215) RSt34-2
Q215-B CT2Kп-3(σs215) Gr·C(σs205) SS330(SS34)(σs205) 040A12
Q215-B CT2Cп-3(σs215) Gr·58(σs220) SPHC(σb270)
Q215-B CT2пC-3(σs215) SPHD(σb270)
Q235-A Fe360A(σs235) CT3Kп-2(σs235) Gr·D(σs230) K02502 SS400(SS41)(σs245) Fe360B(σs235) 080A15 Fe360B(σs235)
Q235-A CT3Cп-2(σs245) SM400A(SM41A)(σs245) Fe360C(σs235) Fe360B(σs235) Fe360C(σs235)
Q235-A CT3пC-2(σs255) USt37-2,RSt37-2 Fe360C(σs235)
Q235-B Fe360D(σs235) CT3Kп-3(σs235) Gr·D(σs230) K02502 SS400(SS41)(σs245) Fe360B(σs235) 080A15 Fe360B(σs235)
Q235-B CT3Cп-3(σs245) SM400A(SM41A)(σs245) Fe360C(σs235) Fe360B(σs235) Fe360C(σs235)
Q235-B CT3пC-3(σs255) Fe360C(σs235)
Q235-C Fe360D(σs235) CT3Kп-4(σs235) Gr·D(σs230) SM400A(SM41A)(σs245) Fe360C(σs235) 080A15
Q235-C CT3Cп-4(σs245) Gr·65 SM400B(SM41B)(σs245) Fe360C(σs235) Fe360C(σs235)
Q235-C CT3пC-4(σs255) (σs240)
Q235-D Fe360D(σs235) CT3Kп-4(σs235) SM400A Fe360D1(σs235) Fe360D1(σs235) Fe360D1(σs235)
Q235-D CT3Cп-4(σs245) (SM41A)(σs245) Fe360D2(σs235) Fe360D2(σs275) Fe360D2(σs235)
Q235-D CT3пC-4(σs255)
Q255-A CT4Kп-2(σs255) Gr·36〔250〕(σs250) K02502 SS400(SS41)(σs245) St44-2
Q255-A CT4Cп-2(σs265) SM400A(SM41A)(σs245) St44-3
Q255-A CT4пC-2(σs265)
Q255-B CT4Kп-3(σs255) Gr·36〔250〕(σs250) SS400(SS41)(σs245) St52-3
Q255-B CT4Cп-3(σs265) SM400A(SM41A)(σs245)
Q255-B CT4пC-3(σs265)
Q275 Fe430A(σs275) CT5Kп-2(σs285) SS490(SS50)(σs285) St50-2
Q275 CT5Cп-2(σs295)
