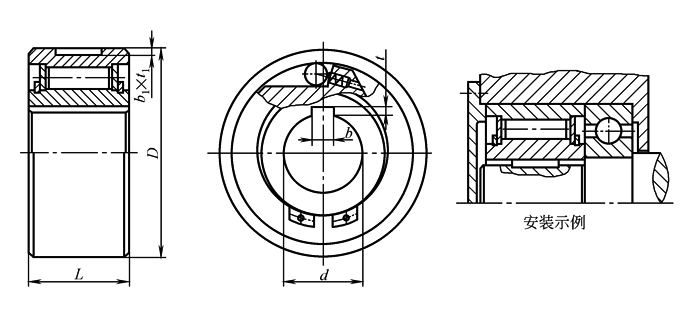

GC-A型滚柱式单向离合器(无轴承支承)

GC-A型滚柱式单向离合器(无轴承支承)
内、外环与机件用键连接。安装时应将离合器排放在轴承旁，见示例。
型号	额定扭矩 /N·m	超运转速度/r·min^-¹		外形尺寸/mm
型号	额定扭矩 /N·m	内环	外环	D(h7)	L	b×t	d(H7)	b₁×t₁	质量 /kg
GC-A1237	13	1500	3100	37	20	4×2.5	12	4×1.8	0.11
GC-A1547	44	1100	2800	47	30	4×2.5	15	4×1.8	0.30
GC-A2062	117	1000	2400	62	34	5×3.0	20	5×2.3	0.55
GC-A2580	228	850	2000	80	37	5×3.0	25	5×2.3	0.98
GC-A3090	400	750	1700	90	44	6×3.5	30	6×2.8	1.50
GC-A35100	570	650	1400	100	48	6×3.5	35	6×2.8	2.00
GC-A40110	820	600	1200	110	56	8×4.0	40	8×3.3	2.80
GC-A45120	900	500	1000	120	56	10×5.0	45	10×3.3	3.30
GC-A50130	1700	450	850	130	63	10×5.0	50	10×3.3	4.20
GC-A55140	2100	420	700	140	67	12×5.0	55	12×3.3	5.20
GC-A60150	2800	400	580	150	78	12×5.0	60	12×3.3	6.80
GC-A70170	4850	300	450	170	95	14×5.5	70	14×3.8	10.5
注：1.生产厂家为咸阳超越离合器有限公司。 2.该厂还生产GC-B型(d＝8～150mm)，外环采用端面键连接，GC-C型(d＝10～80mm)外环采用H7/n6过盈配合，均为无轴承支承的产品。

GCZ-A型滚柱式单向离合器(有轴承支承)

GCZ-A型滚柱式单向离合器(有轴承支承)

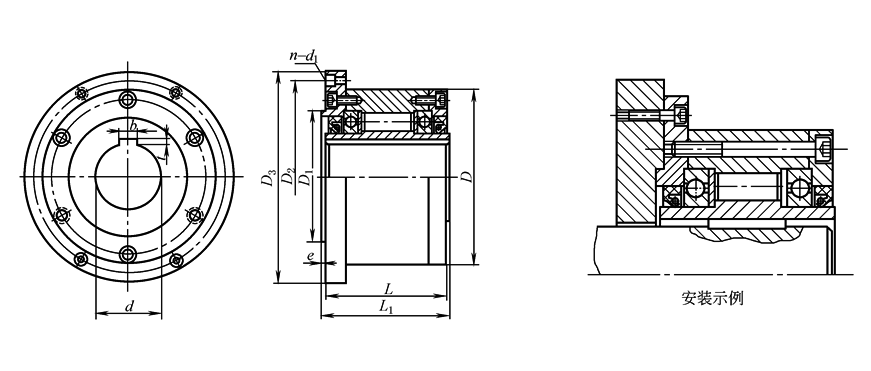

内含轴承及油封，使用2只160系列滚珠轴承支承，见示例。主要用于超运转速度送料及定位离合器。
型号	额定扭矩 /N·m	超运转速度 /r·min^-¹		外形尺寸/mm
型号	额定扭矩 /N·m	内环	外环	d(H7)	D(h7)	D₁	D₂	D₃	L₁	L	e	b×t	n-d₁	质量 /kg
GCZ-A1262	44	2000	2800	12	62	42	72	85	44	42	3	4×1.8	3-5.5	0.90
GCZ-A1568	100	1800	2600	15	68	47	78	92	54	52	3	5×2.3	3-5.5	1.30
GCZ-A2075	145	1350	2300	20	75	55	85	98	59	57	3	6×3.8	4-5.5	1.70
GCZ-A2590	230	1050	1800	25	90	68	104	118	62	60	3	8×3.3	4-5.5	2.60
GCZ-A30100	400	850	1600	30	100	75	114	128	70	68	3	8×4.1	6-6.6	3.50
GCZ-A35110	580	775	1500	35	110	80	124	140	76	74	3.5	10×3.3	6-6.6	4.50
GCZ-A40125	820	575	1300	40	125	90	142	160	88	86	3.5	12×3.3	6-9.0	6.90
GCZ-A45130	900	500	1200	45	130	95	146	165	88	86	3.5	14×3.3	8-9.0	9.10
GCZ-A50150	1700	400	1075	50	150	110	165	185	96	94	4	14×3.8	8-9.0	10.1
GCZ-A55160	2100	375	1000	55	160	115	182	204	106	104	4	16×4.3	8-11	13.1
GCZ-A60170	2800	325	950	60	170	125	192	214	116	114	4	18×4.4	10-11	15.6
GCZ-A70190	4600	275	875	70	190	140	212	234	136	134	4	20×4.9	10-11	20.4
GCZ-A80210	6800	250	800	80	210	160	232	254	146	144	4	22×5.4	10-11	16.7
GCZ-A90230	11600	225	725	90	230	180	254	278	160	158	4.5	25×5.4	10-14	39.0
GCZ-A100270	18000	175	625	100	270	210	305	335	184	182	5	28×6.4	10-18	66.0
GCZ-A20310	25000	125	500	130	310	240	345	380	214	213	5	32×7.4	12-18	91.0
注：1.生产厂家为咸阳超越离合器有限公司。 2.该厂还生产GCZ-B、GCZ-C型(d＝12～130mm)，有轴承的产品。

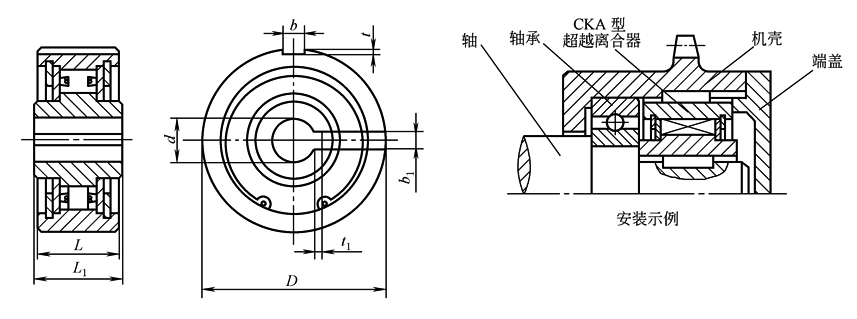

CKA型(基本型)单向楔块超越离合器(JB/T9130-2002)

CKA型(基本型)单向楔块超越离合器(JB/T 9130—2002)　　　　　　　　　　　　　　　mm
使用时可根据需要安装轴承以承受轴向与径向载荷。常用于各种轻工机械、机床和减速器等机械振动。
型号	公称转矩 T_n/N·m	超越时的极限转速 n/r·min^-¹	外环			内环			质量m /kg
型号	公称转矩 T_n/N·m	超越时的极限转速 n/r·min^-¹	D (h7)	键槽 (b×t)	L	d (H7)	键槽 (b₁×t₁)	L₁	质量m /kg
CKA50×24-10	31.5	2500	50	3×1.8	22	10	3×1.4	24	0.24
CKA50×24-12	31.5	2500	50	3×1.8	22	12	3×1.4	24	0.24
CKA55×24-18	50	2250	55	4×2.5	22	18	4×1.8	24	0.28
CKA60×22-19	63	2000	60	6×3.5	22	19	6×2.8	22	0.30
CKA60×24-20	63	2000	60	6×3.5	22	20	6×2.8	24	0.33
CKA63×26-25	100	1800	63	6×3.5	24	25	6×2.8	26	0.37
CKA63×32-25	140	1800	63	6×3.5	30	25	6×2.8	32	0.48
CKA65×26-24	100	1800	65	6×3.5	24	24	6×2.8	26	0.38
CKA70×32-12	150	1500	70	8×4.0	30	12	3×1.4	32	0.67
CKA70×32-25	150	1500	70	8×4.0	30	25	8×3.3	32	0.63
CKA70×32-28	180	1500	70	8×4.0	30	28	8×3.3	32	0.60
CKA72×27-25	180	1500	72	6×3.5 L＝14	20	25	8×3.3	27	0.54
CKA75×40-25	180	1500	75	8×4.0	30	25	8×3.3	40	0.79
CKA80×32-25	200	1500	80	8×4.0	32	25	8×3.3	32	0.90
CKA80×26-30	200	1500	80	8×4.0	26	30	8×3.3	26	0.73
CKA80×32-30	200	1500	80	8×4.0	30	30	8×3.3	32	0.87
CKA80×31-35	200	1500	80	12×4	31	35	10×2.5	31	0.75
CKA85×28-30	200	1500	85	5×3.0 L＝14	20	30	8×3.3	28	0.83
CKA90×37-25	200	1500	90	8×4.0	37	25	8×3.3	37	1.00
CKA100×34-35	315	1250	100	10×5	32	35	10×3.3	34	1.34
CKA100×34-40	315	1250	100	10×5 L＝28	32	40	10×3.3	34	1.20
CKA100×67-40	315	1250	100	8×4.0 L＝20	25	40	10×3.6	67	1.46
CKA105×35-30	315	1250	105	10×5 L＝16	20	30	8×3.3	35	1.55
CKA105×35-35	315	1250	105	6×3.5	25	35	8×3.3	35	1.56
CKA110×34-35	400	1000	110	10×5	32	35	10×3.3	34	1.82
CKA110×34-38	400	1000	110	10×5	32	38	10×3.3	34	1.67
CKA125×38-50	500	800	125	14×5.5	36	50	14×3.8	38	2.21
CKA130×55-40	500	800	130	8×4.0	35	40	12×3.3	55	2.62
CKA130×38-45	500	800	130	14×5.5	36	45	14×3.8	38	4.31
CKA130×38-50	500	800	130	14×5.5	36	50	14×3.8	38	3.02
CKA135×38-60	600	800	135	14×5.5	36	60	18×4.4	38	2.65
CKA136×52-45	800	800	136	6-M8	52	45	14×3.8	52	4.32
CKA140×55-50	1250	800	140	16×6.0	53	50	16×4.3	55	5.10
CKA140×38-60	1000	800	140	14×5.5	36	60	14×3.0	38	2.74
CKA145×34-45	1000	800	145	6-M10	34	45	12×3.8	34	3.35
CKA160×75-50	1500	800	160	6-M8	72	50	14×3.8	75	7.08
CKA160×55-55	2000	800	160	18×7.0	53	55	16×4.3	55	6.96
CKA160×35-70	1500	800	160	10×5.0	35	70	8×3.3	35	3.46
CKA170×55-60	2240	800	170	18×7.0	52	60	18×4.4	55	7.80
CKA170×55-65	2240	800	170	18×7.0	52	65	18×4.4	55	7.61
CKA180×55-65	2500	800	180	18×7.0	52	65	18×4.4	55	8.69
CKA190×38-85	2500	800	190	14×5.0	36	85	14×3.8	38	5.50
CKA200×55-65	2800	800	200	20×7.5	53	65	20×3.9	55	11.02
CKA210×85-75	4000	800	210	6-Φ13	70	75	20×4.9	70	14.25
CKA215×70-75	4500	600	215	6-M12	70	75	20×4.4	70	15.00
注：生产厂家为北京新兴超越离合器有限公司。

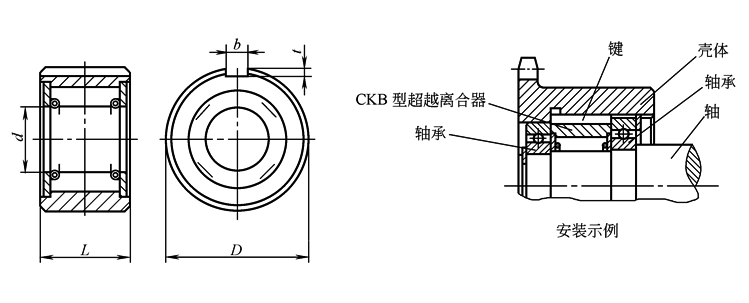

CKB型无内环型单向楔块超越离合器(JB/T9130-2002)

CKB无内环的单向楔块超越离合器(JB/T 9130—2002)
CKB型为无内环无轴承支承的楔块式超越离合器。使用时，将轴直接安装在离合器内，用于离合器的轴在磨削后需要热处理，硬度达到58HRC~62HRC，轴的锥度每50mm不应超过0.01mm。为保证轴和离合器外环的同轴度，承受外环和轴的径向或轴向载荷，要在离全器的两端或一端装上轴承。常用于轻工机械、减速器、提升机、电动滚筒等机械传动。
型号	代号	公称转矩 T_n /N·m	轴最高超越转速n /r·min^-1	外环/mm			轴径 /mm	同一外径的轴承型号	质量 m/kg
型号	代号	公称转矩 T_n /N·m	轴最高超越转速n /r·min^-1	D (h7)	键槽 b×t	L	轴径 /mm	同一外径的轴承型号	质量 m/kg
CKB1	CKB1—40×25—16	35.5	2000	40	4×2.5	25	16	6203	0.21
CKB2	CKB2—47×25—18	56	2000	47	5×3.0		18	6204	0.29
CKB3	CKB3—52×25—24	90	1800	52	5×3.0		24	6205	0.33
CKB4	CKB4—62×28—30	200	1800	62	6×3.5	28	30	6206	0.51
CKB5	CKB5—62×28—32						32		0.48
CKB6	CKB6—62×28—35						35		0.45
CKB7	CKB7—72×28—40	315		72			40	6207	0.61
CKB8	CKB8—72×28—42	315		72			42	6207	0.59
CKB9	CKB9—80×32—45	500	1600	80	8×4.0	32	45	6208	0.75
CKB10	CKB10—80×32—48	500		80			48	6208	0.80
CKB11	CKB11—85×32—50	560		90			50	6209	0.94
CKB12	CKB12—90×32—55	630	1200		10×5.0		55	6210	1.00
CKB13	CKB13—100×42—60	710					60	6211	1.26
CKB14	CKB14—110×42—65	1000		100		42	65	6212	2.04
CKB15	CKB15—120×42—70	1120	1000	120			70	6213	2.46
CKB16	CKB16—125×42—80	1250	1000	125	12×5.0		80	6214	2.40
注：生产厂家为北京新兴超越离合器有限公司。

CKZ型(带轴承型)单向楔块超越离合器(JB/T9130-2002)

CKZ型(带轴承型)单向楔块超越离合器(JB/T 9130—2002)

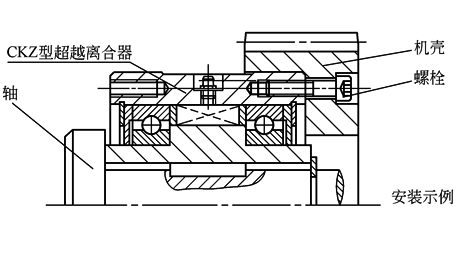

CKZ型为有轴承支承的楔块式超越离合器。常用于包装机、起重运输机械、冶金机械、矿山机械、石油机械、化工机械、水泥机械、电站等，亦称逆止器。此型号主要用于防止逆转及双动力源的慢速启动装置。

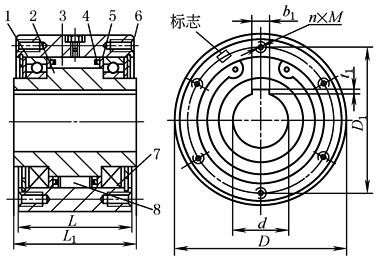

					1—外环； 2—内环； 3—楔块； 4—弹簧； 5—垫圈； 6—端盖； 7—轴承； 8—滚柱
型号	代号	公称转矩 T_n /N·m	内环超越时的极限转速n /r·min^-1	外环/mm					内环/mm			质量 m/kg
型号	代号	公称转矩 T_n /N·m	内环超越时的极限转速n /r·min^-1	D (h7)		两端螺纹孔数-直径×深 (n-M×H)	螺柱分布直径 D₁	宽 L	内径 d (H7)	键槽 b₁×t₁	L₁	质量 m/kg
CKZ1	GKZ1—75×50—14	180	1500	75		4-M6×12	61	48	14	5×2.3	50	1.35
CKZ2	CKZ2—80×68—20	200	1500	80		4-M6×12	68	66	20	5×2.3	68	1.95
CKZ3	CKZ3—90×70—25	250	1300	90		6-M8×12	76	68	25	6×2.8	70	2.36
CKZ4	CKZ4—100×82—30	315	1200	100		6-M8×12	88	80	30	10×3.3	82	3.17
CKZ5	CKZ5—110×90—35	400	1200	110		8-M8×16	92	86	35		90	4.65
CKZ6	CKZ6—120×92—38	650		120		8-M8×20	105	90	38		92	5.64
CKZ7	CKZ7—120×92—40								40			5.55
CKZ8	CKZ8—120×92—42								42	12×3.3		5.47
CKZ9	CKZ9—125×92—42	1000	1100	125			110		42	12×3.3		6.14
CKZ10	CKZ10—125×92—45	1000		125			110		45	14×3.8		6.02
CKZ11	CKZ11—130×92—45	1200		130			115		45			6.70
CKZ12	CKZ12—130×92—48	1200		130			115		48			6.55
CKZ13	CKZ13—136×95—45	1500	1000	136			120	92	45		95	8.06
CKZ14	CKZ14—136×95—50	1500		136			120	92	50		95	7.74
CKZ15	CKZ15—150×102—48	2240		150			130	100	48		102	11.12
CKZ16	CKZ16—150×102—50								50			11.02
CKZ17	CKZ17—150×102—55								55	16×4.3		10.43
CKZ18	CKZ18—155×102—55	2500		155			140		55	16×4.3		11.36
CKZ19	CKZ19—155×102—60	2500		155			140		60	18×4.4		11.01
CKZ20	CKZ20—160×112—60	2600	1000	160		8-M8×20	145	110	60		112	13.07
CKZ21	CKZ21—160×112—65	2600		160		8-M8×20	145		65			12.65
CKZ22	CKZ22—170×112—65	2700		170		6-M10×20	150		65			14.88
CKZ23	CKZ23—170×112—70	2700		170			150		70	20×4.9		14.42
CKZ24	CKZ24—180×128—55	2800	900	180			158	124	55	16×4.3	128	18.80
CKZ25	CKZ25—180×128—60								60	18×4.4		18.46
CKZ26	CKZ26—180×128—65								65	18×4.4		18.06
CKZ27	CKZ27—180×128—70								70	20×4.9		17.63
CKZ28	CKZ28—190×128—65	2850	800	190			170		65	18×4.4		22.73
CKZ29	CKZ29—190×128—70	2850		190			170		70	20×4.9		20.01
CKZ30	CKZ30—200×128—65	2900		200			175		65	18×4.4		22.93
CKZ31	CKZ31—200×128—70	2900		200			175		70	20×4.9		22.51
CKZ32	CKZ32—210×132—65	3000		210		6-M12×25	185	128	65	18×4.4	132	26.55
CKZ33	CKZ33—210×132—70	3000		210		6-M12×25	185		70	20×4.9		25.14
CKZ34	CKZ34—230×132—70	3150		230		8-M12×25	205		70			30.78
CKZ35	CKZ35—230×132—75								75			30.31
CKZ36	CKZ36—230×132—80								80	22×5.4		29.82
CKZ37	CKZ37—252×140—80		700	250			225	136	80		140	40.12
CKZ38	CKZ38—250×140—90	5600	700	250			225	136	90		140	38.91
CKZ39	CKZ39—300×160—100	8000	600	300		8-M16×35	260	156	100	28×6.4	160	67.08
CKZ40	CKZ40—300×160—110	8000	600	300		8-M16×35	260	156	110	28×6.4	160	65.32
注：生产厂家为北京新兴超越离合器有限公司。

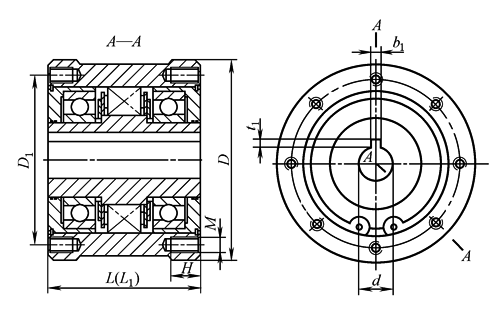

CKF型(非接触式)单向楔块超越离合器(JB/T9130-2002)

CKF型(非接触式)单向楔块超越离合器(JB/T 9130—2002)
CKF型为带轴承非接触式单向楔块超越离合器。它是利用楔块的离心力及其与外环之间的特殊几何关系以实现“超越”传动。当内环转速达到310～420r/min时，楔块与内、外环滚道非接触，无磨损运转，反向逆止可靠。常与减速器配套用于运输机械、提升机、冶金机械、矿山机械、水泥机械、高温风机、电站设备等，一般用于中、高速传动。
CKF型(非接触式)单向楔块超越离合器基本参数和主要尺寸　　　　　　　　　　　　　　mm
型号	公称转矩 T_n /N·m	螺钉拧紧力矩 /N·m	最小非接触转速n /r·min^-¹	最高转速n_max /r·min^-¹	外环				内环			质量 m/kg
型号	公称转矩 T_n /N·m	螺钉拧紧力矩 /N·m	最小非接触转速n /r·min^-¹	最高转速n_max /r·min^-¹	D (h8)	两端各螺纹孔数-直径×深 (n-M×H)	螺栓分布直径 D₁	宽L (js9)	内径d (H7)	键槽 b₁×t₁	宽L₁ (js9)	质量 m/kg
CKF185×130-35	800	18	430	1500	185	8-M10×25	162	130	35	10×3.3	130	26.46
CKF185×130-40	800	18	430	1500	185	8-M10×25	162	130	40	12×3.3	130	24.16
CKF190×135-32	1000	22	420	1500	190	8-M10×25	168	135	32	10×3.3	135	28.13
CKF190×135-38	1000	22	420	1500	190	8-M10×25	168	135	38	10×3.3	135	27.79
CKF190×135-40	1000	22	420	1500	190	8-M10×25	168	135	40	12×3.3	135	27.67
CKF190×135-42	1000	22	420	1500	190	8-M10×25	168	135	42	12×3.3	135	27.54
CKF190×135-45	1000	22	420	1500	190	8-M10×25	168	135	45	14×3.8	135	27.33
CKF190×135-50	1000	22	420	1500	190	8-M10×25	168	135	50	14×3.8	135	26.95
CKF208×150-45	1600	27	400	1500	208	10-M10×25	185	150	45	14×3.8	150	38.16
CKF208×150-48	1600	27	400	1500	208	10-M10×25	185	150	48	14×3.8	150	37.9
CKF208×150-50	1600	27	400	1500	208	10-M10×25	185	150	50	14×3.8	150	37.72
CKF208×150-55	1600	27	400	1500	208	10-M10×25	185	150	55	16×4.3	150	37.24
CKF208×150-60	1600	27	400	1500	208	10-M10×25	185	150	60	18×4.4	150	36.71
CKF220×150-50	2000	30	400	1500	220	10-M10×25	195	150	50	14×3.8	150	42.48
CKF220×150-55	2000	30	400	1500	220	10-M10×25	195	150	55	16×4.3	150	41.99
CKF220×150-60	2000	30	400	1500	220	10-M10×25	195	150	60	18×4.4	150	41.46
CKF220×150-65	2000	30	400	1500	220	10-M10×25	195	150	65	18×4.4	150	40.88
CKF230×150-50	2500	32	390	1500	230	12-M10×25	205	150	50	14×3.8	150	46.65
CKF230×150-55	2500	32	390	1500	230	12-M10×25	205	150	55	16×4.3	150	46.16
CKF230×150-60	2500	32	390	1500	230	12-M10×25	205	150	60	18×4.4	150	45.63
CKF230×150-65	2500	32	390	1500	230	12-M10×25	205	150	65	18×4.4	150	45.05
CKF230×150-70	2500	32	390	1500	230	12-M10×25	205	150	70	20×4.9	150	44.42
CKF245×160-60	4000	52	380	1500	245	12-M12×25	218	160	60	18×4.4	160	55.7
CKF245×160-65	4000	52	380	1500	245	12-M12×25	218	160	65	18×4.4	160	55.09
CKF245×160-70	4000	52	380	1500	245	12-M12×25	218	160	70	20×4.9	160	54.42
CKF245×160-75	4000	52	380	1500	245	12-M12×25	218	160	75	20×4.9	160	53.70
CKF245×160-80	4000	52	380	1500	245	12-M12×25	218	160	80	22×5.4	160	52.93
CKF260×160-70	6300	95	370	1500	260	12-M14×25	230	160	70	20×4.9	160	61.90
CKF260×160-75	6300	95	370	1500	260	12-M14×25	230	160	75	20×4.9	160	61.18
CKF260×160-80	6300	95	370	1500	260	12-M14×25	230	160	80	22×5.4	160	60.42
CKF260×160-85	6300	95	370	1500	260	12-M14×25	230	160	85	22×5.4	160	59.60
CKF260×160-90	6300	95	370	1500	260	12-M14×25	230	160	90	22×5.4	160	58.74
CKF275×170-85	8000	110	370	1500	275	12-M14×25	245	170	85	22×5.4	170	72.61
CKF275×170-85	8000	110	370	1500	275	12-M14×25	245	170	85	22×5.4	170	71.75
CKF275×170-90	8000	110	370	1500	275	12-M14×25	245	170	90	25×5.4	170	70.83
CKF275×170-95	8000	110	370	1500	275	12-M14×25	245	170	95	25×5.4	170	69.86
CKF275×170-100	8000	110	370	1500	275	12-M14×25	245	170	100	28×6.4	170	68.63
CKF295×185-90	10000	140	370	1500	295	12-M16×30	260	185	90	25×5.4	185	90.09
CKF295×185-95	10000	140	370	1500	295	12-M16×30	260	185	95	25×5.4	185	89.03
CKF295×185-100	10000	140	370	1500	295	12-M16×30	260	185	100	28×6.4	185	87.92
CKF295×185-110	10000	140	370	1500	295	12-M16×30	260	185	110	28×6.4	185	85.46
CKF330×200-100	12500	170	350	1500	330	12-M16×30	295	200	100	28×6.4	200	121.95
CKF330×200-110	12500	170	350	1500	330	12-M16×30	295	200	110	28×6.4	200	119.36
CKF330×200-120	12500	170	350	1500	330	12-M16×30	295	200	120	32×6.4	200	116.53
CKF330×200-130	12500	170	350	1500	330	12-M16×30	295	200	130	32×6.4	200	113.44
CKF360×215-110	16000	215	350	1500	360	12-M18×30	320	215	110	28×6.4	215	155.75
CKF360×215-120	16000	215	350	1500	360	12-M18×30	320	215	120	32×7.4	215	152.7
CKF360×215-130	16000	215	350	1500	360	12-M18×30	320	215	130	32×7.4	215	149.39
CKF360×215-140	16000	215	350	1500	360	12-M18×30	320	215	140	36×8.4	215	145.81
CKF410×225-120	20000	230	350	1500	410	16-M20×30	360	225	120	32×7.4	225	213.21
CKF410×225-130	20000	230	350	1500	410	16-M20×30	360	225	130	32×7.4	225	209.75
CKF410×225-140	20000	230	350	1500	410	16-M20×30	360	225	140	36×8.4	225	206
CKF410×225-150	20000	230	350	1500	410	16-M20×30	360	225	150	36×8.4	225	201.98
CKF440×235-130	25000	240	310	1000	440	16-M20×30	390	235	130	32×7.4	235	256.01
CKF440×235-140	25000	240	310	1000	440	16-M20×30	390	235	140	36×8.4	235	252.1
CKF440×235-150	25000	240	310	1000	440	16-M20×30	390	235	150	36×8.4	235	247.9
CKF440×235-160	25000	240	310	1000	440	16-M20×30	390	235	160	40×9.4	235	243.41
注：生产厂家为北京新兴超越离合器有限公司。

CKF-A型离心式楔块式单向离合器(无轴承支承)

CKF-A型离心式楔块式单向离合器(无轴承支承)

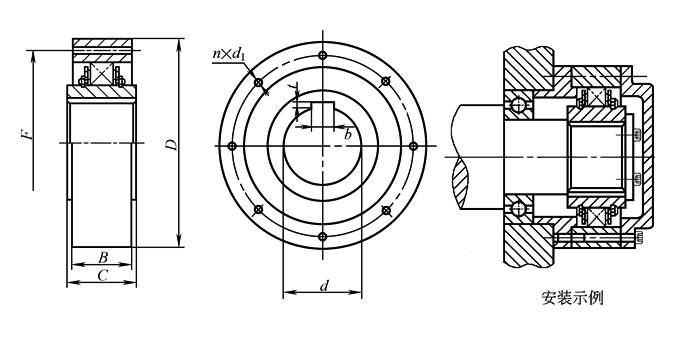

CKF-A为离心式楔块单向离合器，内环旋转，使用时应安装轴承，见示例。主要用于防逆转，超运转速度不可低于最低允许值
型号	额定扭矩 /N·m	超运转速度 /r·min^-¹		外形尺寸 /mm							质量 /kg
型号	额定扭矩 /N·m	n_min	n_max	d (H7)	D (h7)	F	C	B	n×d₁	b×t	质量 /kg
CKF-A30102	340	780	6000	30	102	87	40	40	6×6.6	8×3.3	1.80
CKF-A35110	425	740	6000	35	110	96	40	40	6×6.6	10×3.3	2.10
CKF-A40125	625	720	5000	40	125	108	40	40	8×6.6	12×3.3	2.90
CKF-A45130	715	665	5000	45	130	112	40	40	8×9.0	14×3.8	3.10
CKF-A50150	1120	610	4000	50	150	132	40	40	8×9.0	14×3.8	4.70
CKF-A55160	1300	600	4000	55	160	138	45	45	8×9.0	16×4.3	5.40
CKF-A60175	1500	490	3200	60	175	155	70	60	8×11	18×4.4	8.50
CKF-A70190	2250	480	3200	70	190	165	70	60	12×11	20×4.9	10
CKF-A80210	3000	450	2400	80	210	185	80	70	12×11	22×5.4	14
CKF-A90230	4600	420	2400	90	230	206	90	80	12×13.5	25×5.4	19
CKF-A100280	7600	455	2000	100	280	240	105	100	12×17.5	28×6.4	34
CKF-A130320	13600	415	2000	130	320	278	105	100	12×17.5	32×7.4	44
CKF-A150400	24500	365	2000	150	400	360	105	100	12×17.5	36×8.4	73
注：生产厂家为咸阳超越离合器有限公司。

CFL型带弹性柱销联轴器的超越离合器

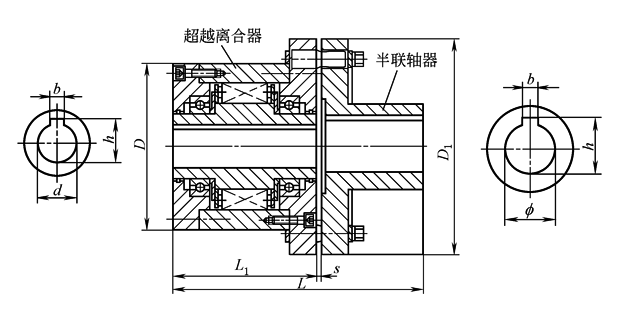

CFL型带弹性柱销联轴器的超越离合器　　　　　　　　　　　　　　　　　　　　　　　　　　mm
CFL型是超越离合器和弹性柱销联轴器为一体的产品，是在机械传动中为实现高低速度自动切换而设计的。多用于重工和轻工等行业中。
型号	公称转矩 T_n/N·m	最高转速 n_max/ r·min^-¹	非接触转速n_F/ r·min^-¹	离合器				弹性半联轴器		外形尺寸
型号	公称转矩 T_n/N·m	最高转速 n_max/ r·min^-¹	非接触转速n_F/ r·min^-¹	内环孔径 d(E7)	键槽宽b (js9)	键槽深 h	安装轴伸长度a	安装孔径 f (H7)	安装轴伸长度A	D	D₁	L	L₁	离合器与半体间隙s	质量 m/kg
CFL5	500	1500	470	25～30	8	28.3～33.3	120～150	25～30	80～90	170	205	245	151	4	31
CFL10	1000	1500	420	35～50	10～14	38.3～53.8	125～150	35～50	100～120	190	230	280	165	4	50
CFL20	2000	1500	400	50～65	14～18	53.8～69.4	135～150	50～65	120～150	220	264	310	156	4	65
CFL40	4000	1500	380	60～80	18～22	64.4～85.4	150～170	60～80	150～170	245	306	345	170	5	91
CFL80	8000	1500	330	80～100	22～28	85.4～106.4	165～200	80～100	150～210	285	360	426	211	5	161
CFL100	10000	1500	330	90～110	25～28	95.4～116.4	175～220	90～110	170～210	295	370	441	226	5	183
CFL200	20000	1000	280	120～150	32～36	127.4～158.4	200～250	120～150	220～250	410	500	508	252	6	376
CFL250	25000	1000	270	130～160	32～40	137.4～169.4	230～270	130～160	220～300	440	535	581	275	6	468
CFL315	31500	750	270	130～180	32～45	137.4～190.4	230～270	130～180	250～300	470	565	581	275	6	554
CFL400	40000	750	260	140～200	36～45	148.4～210.4	250～290	140～200	250～350	510	600	656	299	7	715
CFL500	50000	650	260	150～220	36～50	158.4～231.4	270～310	150～220	270～350	540	650	681	324	7	816
注：1.安装轴伸的配合代号为：直径25～30mm是js6，直径35～50mm是k6，直径大于50mm是m6。 2.半联轴器安装孔的键槽宽及高与离合器安装内孔径的键槽宽及高相同。 3.订货时应注明内环的旋转方向，孔径及安装轴伸。 4.生产厂家为北京新兴超越离合器有限公司。

CKS型双向楔块超越离合器(A型)

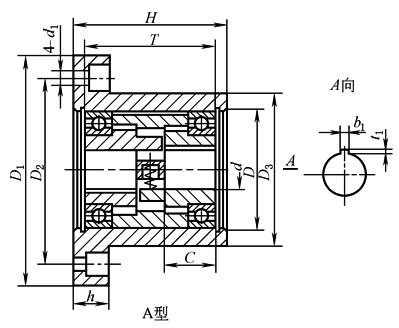

CKS型双向楔块超越离合器(A型)　　　　　　　　　　　　　　　　　mm
CKS型双向楔块超越离合器的一端轴孔接主动轴，另一端轴孔接从动轴。当外环不动，主动轴顺时针或逆时针转动时，从动轴也同步转动，而当从动轴受外转矩的作用时，顺时针和逆时针都不能转动。常与滚珠丝杠副或其他部件配套，作为防止逆转机构，也可以单独使用作为精确定位，传递转矩或切断转矩的传递。用于轻工和起重运输机械等。
型号	安装尺寸												公称转矩 T_n/N·m
	离合器						壳体
	d	D	T	C	b₁	t₁	D₁	D₂	D₃	H	h	d₁
CKS70(42)×58-10	10	32	51	20	3	1.4	70	55	42	58	11	6.5	20
CKS75(45)×58-10	10	35	52	20	3	1.4	75	60	45	58	11	6.5	20
CKS75(45)×58-12	12	35	51	20	4	1.8	75	60	45	58	11	6.5	20
CKS75(45)×58-15	15	35	51	20	3	1.4	75	60	45	58	11	6.5	20
CKS95(57)×78-17	17	47	70	27	5	2.3	95	75	57	78	13	8.5	50
CKS105(62)×78-20	20	52	70	27	6	2.8	105	84	62	78	16	10.5	100
CKS115(74)×78-20	20	62	70	27	6	2.8	115	95	74	78	16	10.5	100
CKS115(74)×88-25	25	62	80	32	8	3.3	115	95	74	88	16	10.5	120
CKS132(88)×100-30	30	75	90	35	8	3.3	132	110	88	100	16	10.5	150
CKS145(94)×110-35	35	80	100	40	10	3.3	145	120	94	110	20	13	200
CKS155(102)×110-40	40	90	100	40	12	3.3	155	128	102	110	20	13	250
CKS160(110)×120-45	45	90	110	45	14	3.8	160	134	110	120	20	13	300
注：1.壳体也可根据用户要求确定其形状和尺寸。 2.生产厂家为北京新兴超越离合器有限公司。

<- 上一项下一项 ->
