圆锥形轴孔和键槽(摘自GB/T 3852-1997)

联轴器轴孔的键槽型式及其代号分页导航
本页导航 广告链接

圆锥形轴孔和键槽(摘自GB/T 3852-1997)

注：1．一小格中t2有几个数值时，分别与同一横行中d2的几个值相对应。
2．b的极限偏差，也可采用GB/T 1095(平键、键和键槽的剖面尺寸)中规定的Js9。
3．括号中逗号前后分别表示上偏差和下偏差。
4．本表的单位是mm。

联轴器轴孔型式及代号

型式名称 代号 轴孔型式图示 备注
有沉孔的长圆锥形轴孔 Z型
圆锥形轴孔 Z1型

联轴器连接型式及代号

型式名称 型式代号 连接型式图示

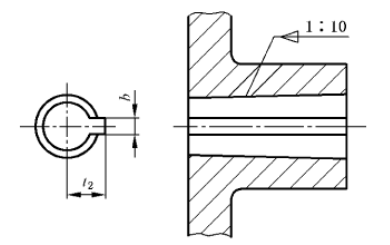

圆锥形轴孔平键单键槽 C型
直径d2(H8) 长度 沉孔尺寸 C型键槽
L L1 L2 d1 R b(P9) t2
长系列 短系列 长系列 短系列 极限偏差
6、7 12 － － － － － - － － －
8、9 14 － － － － － - － － －
10 17 － － － － － - － － －
11 17 － － － － － 2 6.1 － (+0.1,0)
12 20 － 32 － － － 2 6.5 － (+0.1,0)
14 20 － 32 － － － 3 7.9 － (+0.1,0)
16 30 18 42 30 38 1.5 3 8.7 9 (+0.1,0)
18、19 30 18 42 30 38 1.5 4 10.1、10.6 10.4、10.9 (+0.1,0)
20、22 38 24 52 38 38 1.5 4 10.9、11.9 11.2、12.2 (+0.1,0)
24 38 24 52 38 38 1.5 5 13.4 13.7 (+0.1,0)
25、28 44 26 62 44 48 1.5 5 13.7、15.2 14.2、15.7 (+0.1,0)
30 60 38 82 60 55 1.5 5 15.8 16.4 (+0.1,0)
32、35 60 38 82 60 55 2 6 17.3、18.8 17.9、19.4 (+0.1,0)
38 60 38 82 60 65 2 6 20.3 20.9 (+0.1,0)
40、42 84 56 112 84 65 2 10 21.2、22.2 21.9、22.9 (+0.2,0)
45、48 84 56 112 84 80 2 12 23.7、25.2 24.4、25.9 (+0.2,0)
50 84 56 112 84 95 2 12 26.2 26.9 (+0.2,0)
55 84 56 112 84 95 2.5 14 29.2 29.9 (+0.2,0)
56 84 56 112 84 95 2.5 14 29.7 30.4 (+0.2,0)
60、63、65 107 72 142 107 105 2.5 16 31.7、32.2、34.2 32.5、34.0、35.0 (+0.2,0)
70、71、75 107 72 142 107 120 2.5 18 36.8、37.3、39.3 37.6、38.1、40.1 (+0.2,0)
80 132 92 172 132 140 3 20 41.6 42.6 (+0.2,0)
85 132 92 172 132 140 3 20 44.1 45.1 (+0.2,0)
90、95 132 92 172 132 160 3 22 47.1、49.6 48.1、50.6 (+0.2,0)
100、110 167 122 212 167 180 3 25 51.3、56.3 52.4、57.4 (+0.2,0)
120 167 122 212 167 210 3 28 62.6 63.4 (+0.2,0)
125 167 122 212 167 210 4 28 64.8 65.9 (+0.2,0)
130 202 152 252 202 235 4 28 66.4 67.6 (+0.2,0)
140 202 152 252 202 235 4 32 72.4 73.6 (+0.2,0)
150 202 152 252 202 265 4 32 77.4 78.6 (+0.2,0)
160、170 242 182 302 242 265 4 36 82.4、87.4 83.9、88.9 (+0.3,0)
180 242 182 302 242 330 4 40 93.4 94.9 (+0.3,0)
190、200 282 212 352 282 330 5 40 97.4、102.4 99.9、104.1 (+0.3,0)
220 282 212 352 282 330 5 45 113.4 115.1 (+0.3,0)
