离心离合器的结构尺寸

AS系列钢砂式离心离合器(安全联轴器)(JB/T5986-1992)

AS系列钢砂式离心离合器(安全联轴器)(JB/T 5986—1992)

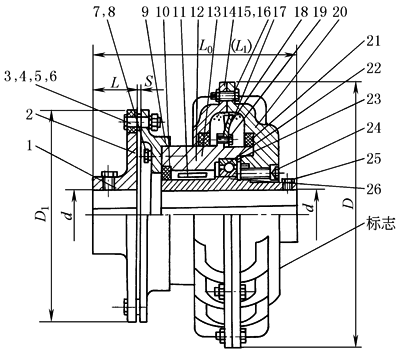

AS型钢砂式离心离合器 1，25—紧定螺钉；2—半联轴器；3—鼓形弹性套；4—柱销；5，8—弹簧垫圈； 6，16—螺母；7，15，19—螺栓；9—法兰；10，13，21—密封圈；11—滚针轴承；12—从动转子； 14，20—壳体；17—钢砂；18—叶轮；22—滚动轴承；23—挡圈；24—内六角螺栓；26—主动轴套
表1
型号	各种转速下的传递功率 /kW							轴孔直径 d (H7)	轴孔长度					L₀	D₁	D		许用转速 /r·min^-1
	750		1000	1500			3000		Y型	J、J₁、Z、Z₁型
	750		1000	1500			3000		L	L		L₁
	/r·min^-1							mm										铸铁	铸钢
AS1	—	0.075		0.185		1.5		14	32	20		32		100	80	105		5700	7600
AS1	—	0.075		0.185		1.5		16	42	30		42		110	80	105		5700	7600
AS2	0.2	0.48		1.1		4		19	42	30		42		126	95	160		3500	5000
								20	52	38		52		136
								22
								24
AS3	0.5	1.3		3.5		8*		24	52	38		52		180	106	194		2860	3800
								25	62	44		62		190
								28	62	44		62		190
AS4	0.8	1.5		5.5		20*		30	82	60		82		218	130	214		2600	3470
AS4	0.8	1.5		5.5		20*		32	82	60		82		218	130	214		2600	3470
AS5	2	3.7		10		28*		32	82	60		82		218	130	240		2290	3060
								35							130
								38							160
								40	112	84		112		248
								42	112	84		112		248
AS6	4	7.5		22		—		42	112	84		112		262	190	293		1830	2240
								45							190
								48							224
								50
								55
AS7	10	15		55		—		55	112	84		112		295	224	340		1600	2240
								56	112	84		112		295	224
								60	142	107		142		325	250
								63
								65
AS8	30	45		100		—		65	142	107		142		317	315	432		1270	1600
								70
								71
								75						347
								80	172	132		172
								85	172	132		172
AS9	100	170		260		—		85	172	132		172		393	400	560		1000	1360
								90
								95
								100	212	167		212
注：1.带*号的离合器材料为锻钢。 2.生产厂家为无锡第五机械制造公司。
表2　　　　　　　　　　　　　　　　　　　　AS型钢砂式离心离合器许用补偿量
型号许用补偿量					AS1、AS2、AS3、AS4						AS5		AS6、AS7、AS8				AS9
径向△y/mm					0.2						0.3		0.4				0.5
角向△α/(°)					1.5						1						0.5

ASD系列V带轮钢砂式离心离合器(安全联轴器)(JB/T5986-1992)

ASD系列V带轮钢砂式离心离合器(安全联轴器)(JB/T 5986—1992)

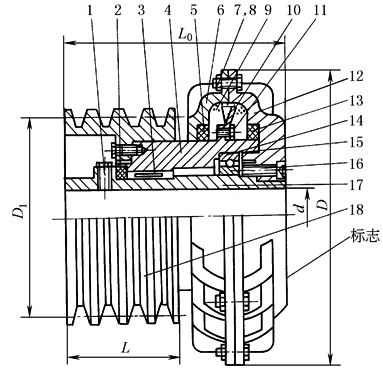

ASD 型 V 带轮钢砂式离心离合器 1—紧定螺钉；2，5，13—密封圈；3—滚针轴承；4—从动转子；6，12—壳体；7，11—螺栓； 8—螺母；9—钢砂；10—叶轮；14—滚动轴承；15—挡圈；16—内六角螺栓；17—主动轴套；18—V带轮
型号	各种转速下的传递功率 /kW				轴孔直径d (H7)	D	D₁	L₀	L	许用转速 /r·min^-1
	750	1000	1500	3000	轴孔直径d (H7)	D	D₁	L₀	L	许用转速 /r·min^-1
	/r·min^-1				mm					铸铁	铸钢
ASD2	0.2	0.48	1.1	4*	19	160	118	99	50	2860	3820
					20
					22
					24
ASD3	0.5	1.3	3.5	8*	24	194	140	141	63	2860	3820
					25
					28
ASD4	0.8	1.5	5.5	20*	28	214	180	170	90	2600	3470
					30
					32
ASD5	2	3.7	10	28*	32	242	180	190	105	2290	3060
					35
					38
					40
					42
ASD6	4	7.5	22	—	42	290	200	215	117	1830	2240
					45
					48
					50
					55
ASD7	10	15	55	—	55	340	236	250	135	1600	2140
					56
					60
					63
					65
ASD8	30	45	100	—	65	432	250	245	145	1250	1600
					70
					71
					75
					80
					85
注：1.带*号的离合器材料为锻钢。 2.生产厂家为无锡第五机械制造公司。

AQ系列钢球式离心离合器(节能安全联轴器)(JB/T5987-1992)

AQ系列钢球式离心离合器(节能安全联轴器)(JB/T 5987—1992)

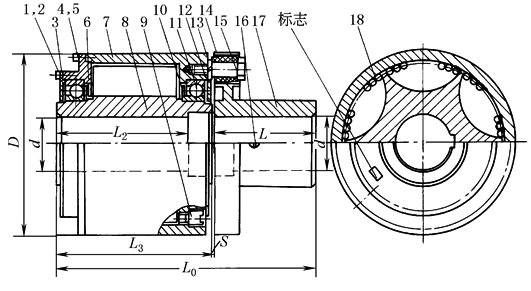

AQ 型钢球式离心离合器 1，2—螺栓；3，12—轴承盖；4，5，13—弹簧垫圈；6—端盖；7—壳体；8—转子； 9—沉头螺塞；10—密封圈；11—滚动轴承；14—弹性套；15—弹性柱销；16—定位螺钉；17—半联轴器；18—钢球
型号	各种转速下所能传递的功率 /kW					轴孔直径 d (H7)	主动端轴孔长度		从动端轴孔长度 J₁、Z₁型	D	L₀ ≤	S	许用转速 /r·min^-1
	600	750	1000	1500	3000	轴孔直径 d (H7)	L₂	L₃	L	D	L₀ ≤	S	许用转速 /r·min^-1
	/r·min^-1					mm							铸铁	铸钢
AQ1	—	—	—	0.5	4	19	42	100	30	80	166	3～4	7160	9550
						24	52		38
						28	62		44
AQ2	—	—	—	1	7.5	19	42	110	30	100	176	3～4	5730	7640
						24	52		38
						28	62		44
						38	82		60
AQ3	—	—	0.87	3	24	24	52	150	38	130	238	3～4	4410	5880
						28	62		44
						38	82		60
						42	112		84
						45	112		84
AQ4	—	—	1.3	4.5	36	28	62	150	44	150	238	3～4	3820	5090
						38	82		60
						42	112		84
						48
						55
AQ5	—	—	3.6	12	96	38	82	150	60	180	262	4～5	3180	4240
						42	112		84
						48
						55
						60	142		107
						65	142		107
AQ6	—	2.53	6	20	162	38	82	150	60	200	262	4～5	2860	3820
						42	112		84
						48	112		84
						55	142		107
						60
						65
						70
AQ7	—	65	14.6	49	393	42	112	210	84	220	322	4～5	2600	3470
						48
						55
						60	142		107
						65
						70
						75
AQ8	—	10	24	80	644	48	112	210	84	250	347	4～5	2290	3060
						55	112		84
						60	142		107
						65
						70
						75
						80	172		132
						85	172		132
AQ9	—	21	77	173	1380	60	142	250	107	280	387	4～5	2140	2850
						65
						70
						75
						90	172		132
						95	172		132
AQ10	—	25	60	200	1600*	60	142	250	107	300	423	5～6	1830	2240
						65
						70
						75
						80	172		132
						85
						90
						100	212		167
AQ11	23	46	110	360	—	75	142	250	107	350	423	5～6	1600	2140
						80	172		132
						85
						90
						100	212		167
						110	212		167
AQ12	45	95	240	830	—	80	172	300	132	400	508	5～6	1400	1870
						85
						90
						100	212		167
						110
						120
						125
						130	252		202
AQ13	58	113	267	902	—	80	172	300	132	450	508	5～6	1250	1660
						85
						90
						95
						100	212		167
						110
						120
						125
						130	252		202
						140
						150
AQ14	126	247	585	1975	—	90	172	350	132	500	600	6～8	1020	1360
						95	172		132
						100	212		167
						110
						120
						125
						130	252		202
						140
						150
						160	302		242
						170	302		242
AQ15	296	585	1372	4632*	—	110	212	450	167	550	700	6～8	1020	1360
						120
						125
						130	252		202
						140
						150
						160	302		242
						170
						180
AQ16	355	694	1645	5550*	—	125	212	450	167	600	740	6～8	940	1250
						130	252		202
						140
						150
						160	302		242
						170
						180
						190	352		282
						200	352		282
AQ17	630	1230*	2916*	—	—	140	252	500	202	650	792	8～10	860	1150
						150	252		202
						160	302		242
						170
						180
						190	352		282
						200
						220
注：1.表中带*号的离合器材料为锻钢。 2.生产厂家为无锡第五机械制造公司。

AQZ系列带制动轮钢球式离心离合器(节能安全联轴器)(JB/T5987-1992)

AQZ系列带制动轮钢球式离心离合器(节能安全联轴器)(JB/T 5987—1992)

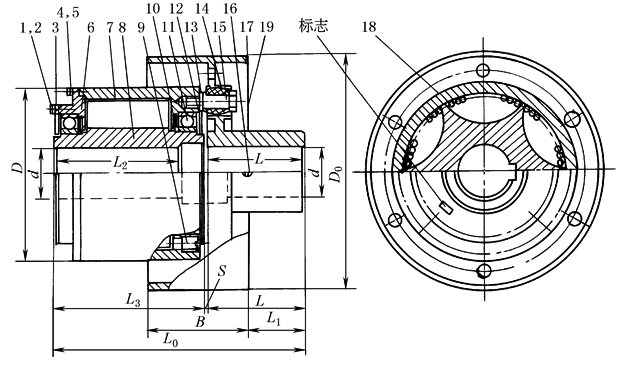

AQZ 型带制动轮钢球式离心离合器 1，2—螺栓；3，12—轴承盖；4，5，13—弹簧垫圈；6—端盖；7—壳体；8—转子；9—沉头螺塞； 10—密封圈；11—滚动轴承；14—弹性套；15—弹性柱销；16—定位螺钉；17—半联轴器；18—钢球；19—制动轮
型号	各种转速下所能传递的功率 /kW					轴孔直径 d(H7)	主动端轴孔长度		从动端轴孔长度J₁、Z₁型	D	L₀	S	D₀	B	L₁	许用转速 /r·min^-1
	600	750	1000	1500	3000	轴孔直径 d(H7)	L₂	L₃	L	D	L₀	S	D₀	B	L₁	许用转速 /r·min^-1
	r·min^-1					mm										铸铁	铸钢
AQZ1	—	—	—	0.5	4	19	42	100	30	80	166	3～4	160	70	30	3580	4770
						24	52		38
						28	62		44
AQZ2	—	—	—	1	7.5	19	42	110	30	100	176	3～4	160	70	30	3580	4770
						24	52		38
						28	62		44
						38	82		60
AQZ3	—	—	0.87	3	24	24	52	150	38	130	238	3～4	160	70	47	3580	4770
						28	62		44
						38	82		60
						42	112		84
						45	112		84
AQZ4	—	—	1.3	4.5	36	28	62	150	44	150	238	3～4	200	85	47	2060	3020
						38	82		60
						42	112		84
						48
						55
AQZ5	—	—	3.6	12	96	38	82	150	60	180	262	4～5	250	105	42	2290	3060
						42	112		84
						48
						55
						60	142		107
						65	142		107
AQZ6	—	2.53	6	20	162	38	82	150	60	200	262	4～5	250	105	47	2290	3060
						42	112		84
						48	112		84
						55	142		107
						60
						65
						70
AQZ7	—	6	14.6	49	393	42	112	210	84	220	327	4～5	250	105	57	2290	3060
						48
						55
						60	142		107
						65
						70
						75
AQZ8	—	10	24	80	644	48	112	210	84	250	357	4～5	315	135	72	1820	2430
						55	112		84
						60	142		107
						65
						70
						75
						80	172		132
						85	172		132
AQZ9	—	21	77	173	1380	60	142	210	107	280	378	4～5			72	1430	1910
						65
						70
						75
						80	172		132
						85
						90
						95
AQZ10	—	25	60	200	1600*	60	142	250	107	300	423	5～6	400	170	97	1430	1910
						65
						70
						75
						80	172		132
						85
						90
						95
						100	212		167
AQZ11	23	46	110	360	—	75	142	250	107	350	423	5～6	400	170	97	1430	1910
						80	172		132
						85
						90
						95
						100	212		167
						110	212		167
AQZ12	45	95	240	830	—	80	172	300	132	400	508	5～6	558	210	102	1150	1530
						85
						90
						95
						100	212		167
						110
						120
						125
						130	252		202
AQZ13	58	113	267	902	—	80	172	300	132	450	508	5～6	500	210	102	1150	1530
						85
						90
						95
						100	212		167
						110
						120
						125
						130	252		202
						140	252		202
AQZ14	126	247	585	1975*	—	90	172	350	132	500	600	6～8	630	265	122	910	1210
						95	172		132
						100	212		167
						110
						120
						125
						130	252		202
						140
						150
						160	302		242
						170	302		242
AQZ15	296	585	1372	4632*	—	110	212	450	167	550	700	6～8	630	265	122	910	1210
						120
						125
						130	252		202
						140
						150
						160	302		242
						170
						180
AQZ16	355	694	1645*	5550*	—	125	212	450	167	600	740	6～8	810	340	720	950	1250
						130	252		202
						140
						150
						160	302		242
						170
						180
						190	352		282
AQZ17	630	1230*	2916*	—	—	140	252	500	202	650	792	8～10	800	340	180	720	1150
						150	252		202
						160	302		242
						170
						180
						190	352		282
						200
						220
注：1.表中带*号的离合器材料为锻钢。 2.从动端轴孔型式按GB 3852的规定。 3.生产厂家为无锡第五机械制造公司。

AQD系列V带轮钢球式离心离合器(节能安全联轴器)(JB/T5987-1992)

AQD系列V带轮钢球式离心离合器(节能安全联轴器)(JB/T 5987—1992)
AQD 型 V 带轮钢球式离心离合器 1，9—螺栓；2，10—弹簧垫圈；3—轴承盖； 4—带轮式壳体；5—转子；6—密封盖；7—滚动轴承；8—端盖
型号	各种转速下所能传递的功率 /kW					轴孔直径 d(H7)	轴孔长度 L	D	L₀	D₀	D_e	许用转速 /r·min^-1
	600	750	1000	1500	3000	轴孔直径 d(H7)	轴孔长度 L	D	L₀	D₀	D_e	许用转速 /r·min^-1
	r·min^-1					mm						铸铁	铸钢
AQD1	—	—	—	0.5	4	19	42	80	100	125	118	4580	6110
						24	52
						28	62
AQD2	—	—	—	1	7.5	19	42	100	110	130	125	4410	5880
						24	52
						28	62
						38	82
AQD3	—	—	0.87	3	24	24	52	130	150	150	140	3825	5090
						28	62
						38	82
						42	112
						45	112
AQD4	—	—	1.3	4.5	36	28	62	150	150	190	180	3020	4020
						38	82
						42	112
						48
						55
AQD5	—	—	3.6	12	96	38	82	180	150	212	200	2700	3600
						42	112
						48
						55
						60	142
						65	142
AQD6	—	2.53	6	20	162	38	82	200	150	248	236	2310	3080
						42	112
						48	112
						55	142
						60
						65
						70
AQD7	—	6	14.6	49	393	42	112	220	210	262	250	2190	2920
						48
						55
						60	142
						65
						70
						75
AQD8	—	10	24	80	644	48	112	250	210	292	280	1960	2620
						55	112
						60	142
						65
						70
						75
						80	172
						85	172
AQD9	—	21	51	173	1380	60	142	280	250	332	315	1730	2300
						65
						75
						80	172
						90	172
AQD10	—	25	60	200	1600	60	142	300	250	372	355	1540	2050
						65
						75
						80	172
						85
						90
						100	212
AQD11	23	46	110	360	—	75	142	350	250	417	400	1370	1830
						80	172
						85
						90
						100	212
						110
						120
AQD12	45	95	240	830	—	80	172	400	300	467	450	1230	1640
						85
						90
						100	212
						110
						120
						125
						130	252
						140	252
AQD13	58	113	267	902	—	80	172	450	300	520	500	1100	1470
						85
						90
						95
						100	212
						110
						120
						125
						130	252
						140	252
AQD14	126	247	585	1975	—	90	172	500	350	580	560	990	1320
						95	172
						100	212
						110
						120
						125
						130	252
						140
						150
						160	302
						170	302
AQD15	296	585	1372	4632	—	110	212	550	450	620	600	920	1230
						120
						125
						130	252
						140
						150
						160	302
						170
						180
AQD16	355	694	1645	5550*	—	125	212	600	450	690	670	830	1110
						130	252
						140
						150
						160	302
						170
						180
						190
AQD17	630	1230*	2910*	—	—	140	252	650	500	730	710	780	1050
						150	252
						160	302
						170
						180
						190	352
						200
						220
注：1.带*号的离合器材料为锻钢。 2.生产厂家为无锡第五机械制造公司。
