橡胶轴承
橡胶轴承
|
概述 |
|---|
|
橡胶轴承由于橡胶材料柔软具有弹性，内阻尼较大，能有效地防止或减缓振动、噪声和冲击。轴承内的杂质可通过轴承润滑水沟被润滑水冲走，可延长轴承的耐久性，橡胶的变形可缓和轴的应力，并有自动调位作用。它镶在金属衬套内，用水润滑，不适于与油类或有机溶剂接触。 橡胶轴承的缺点是导热性差，需经常保持有水循环，否则易损坏。 橡胶轴承一般适宜在65℃以下温度工作，温度过高易老化，抗腐蚀性、耐磨性变差。应用于水泵、水轮机、农业机械及其他一些摆动不大的机构杆件铰接处，以减少振动和冲击。由于橡胶轴承用水作润滑剂，碳钢轴颈易被锈蚀，特别是在经常停车的情况，因此在轴颈上应有铜衬套或表面镀铬。 |
轴承对橡胶材料的要求、轴承尺寸及配合
|

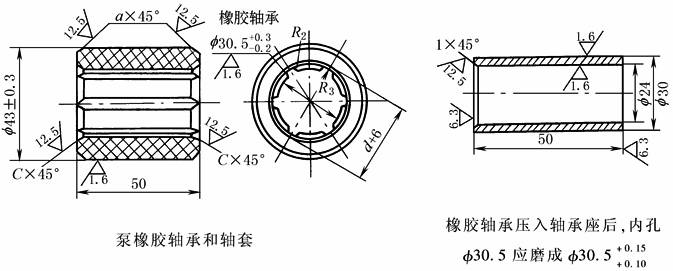

轴承对橡胶材料的要求、轴承尺寸及配合 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
扯断力 /MPa |
扯断伸 长率/% |
永久变形 /% |
邵氏硬度 |
轴承许用单位压力 /MPa |
尺寸/mm |
轴承座孔和 橡胶轴承外 径的配合 |
轴承内孔与 轴颈的配合 |
|||
|
内径 d |
壁厚 |
宽度 |
||||||||
|
软橡胶 |
硬橡胶 |
|||||||||
|
11.77 |
400 |
40 |
70～80 |
2 |
＜5 |
25～75 |
7～10 |
(0.75～ 1.5)d |
H7/j8 |
采用过盈配合 还是间隙配合， 视具体情况而定 |
|
100～250 |
10～15 |
|||||||||
|
＞250 |
15～20 |
|||||||||
|
注：决定橡胶轴承内孔时，必须注意橡胶轴承压入轴承座孔后内孔直径的收缩。 |
||||||||||
橡胶轴承的型式
|

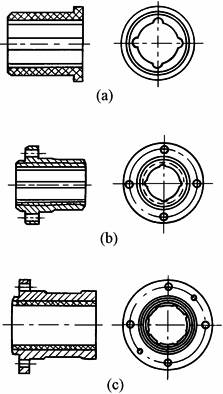

橡胶轴承的型式 |
||
|---|---|---|
|
型 式 |
结构说明及应用示例 |
|
|

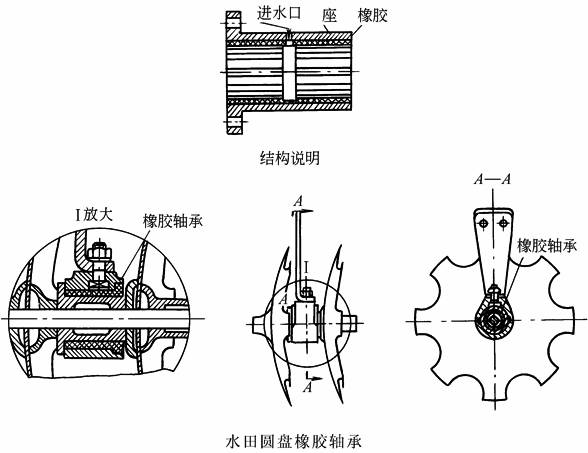

多边形导水沟 |
|
|
|
半圆形导水沟 |
|
|
|
导水沟槽数目一般为4～8条(成双数)，其型式除水轮泵暂仍用半圆式外，其余建议用多边式 |
||
CHB水润滑橡胶轴承系列
|
CHB水润滑橡胶轴承系列 |
||||||
|---|---|---|---|---|---|---|
|

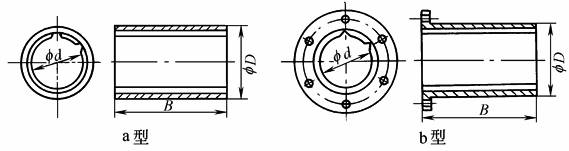

型号说明：
mm |
||||||
|
型号 |
内径 d |
外径 Ｄ |
宽度B＝d×n |
|||
|
d×1.5 |
d×2 |
d×3 |
d×4 |
|||
|
CHB1210-50 |
50 |
70 |
75 |
100 |
150 |
200 |
|
CHB1210-55 |
55 |
80 |
82 |
110 |
165 |
220 |
|
CHB1210-60 |
60 |
85 |
90 |
120 |
180 |
240 |
|
CHB1210-65 |
65 |
90 |
98 |
130 |
195 |
260 |
|
CHB1210-70 |
70 |
95 |
105 |
140 |
210 |
280 |
|
CHB1210-75 |
75 |
100 |
112 |
150 |
225 |
300 |
|
CHB1210-80 |
80 |
110 |
120 |
160 |
240 |
320 |
|
CHB1210-85 |
85 |
115 |
128 |
170 |
255 |
340 |
|
CHB1210-90 |
90 |
120 |
135 |
180 |
270 |
360 |
|
CHB1210-95 |
95 |
125 |
142 |
190 |
285 |
380 |
|
CHB1210-100 |
100 |
135 |
150 |
200 |
300 |
400 |
|
CHB1210-105 |
105 |
140 |
158 |
210 |
315 |
420 |
|
CHB1210-110 |
110 |
145 |
165 |
220 |
330 |
440 |
|
CHB1210-115 |
115 |
150 |
172 |
230 |
345 |
460 |
|
CHB1210-120 |
120 |
155 |
180 |
240 |
360 |
480 |
|
CHB1210-125 |
125 |
160 |
188 |
250 |
375 |
500 |
|
CHB1210-130 |
130 |
165 |
195 |
260 |
390 |
520 |
|
CHB1210-135 |
135 |
175 |
202 |
270 |
405 |
540 |
|
CHB1210-140 |
140 |
180 |
210 |
280 |
420 |
560 |
|
CHB1210-145 |
145 |
185 |
218 |
290 |
435 |
580 |
|
CHB1210-150 |
150 |
195 |
225 |
300 |
450 |
600 |
|
CHB1210-160 |
160 |
205 |
240 |
320 |
480 |
640 |
|
CHB1210-170 |
170 |
215 |
255 |
340 |
510 |
680 |
|
CHB1210-180 |
180 |
230 |
270 |
360 |
540 |
720 |
|
CHB1210-190 |
190 |
240 |
285 |
380 |
570 |
760 |
|
CHB1210-200 |
200 |
250 |
300 |
400 |
600 |
800 |
|
CHB1210-210 |
210 |
270 |
315 |
420 |
630 |
840 |
|
CHB1210-220 |
220 |
280 |
330 |
440 |
660 |
880 |
|
CHB1210-230 |
230 |
290 |
345 |
460 |
690 |
920 |
|
CHB1210-240 |
240 |
300 |
360 |
480 |
720 |
960 |
|
CHB1210-250 |
250 |
310 |
375 |
500 |
750 |
1000 |
|
CHB1210-260 |
260 |
325 |
390 |
520 |
780 |
1040 |
|
CHB1210-270 |
270 |
335 |
405 |
540 |
810 |
1080 |
|
CHB1210-280 |
280 |
345 |
420 |
560 |
840 |
1120 |
|
CHB1210-290 |
290 |
355 |
435 |
580 |
870 |
1160 |
|
CHB1210-300 |
300 |
370 |
450 |
600 |
900 |
1200 |
|
注：1．b型仅有d＝150～300mm的型号。 2．本系列轴承以过渡配合装入轴承座内，一般用螺钉加以固定。 |
||||||
CHB水润滑橡胶轴承计算
|
CHB水润滑橡胶轴承计算 |
||
|---|---|---|
|
项 目 |
计算公式 |
说 明 |
|
承载力 |
P＝Fpp |
P——载荷，N pp——许用压强，一般取0.1～0.15MPa，最大可取0.25MPa F——轴承投影面积，mm2 |
|
给水量 (强制给水) |
Q＝(8～10)d |
Q——给水量，L/min d——轴承内径，cm |
CHB水润滑橡胶轴承与轴径的间隙
|
CHB水润滑橡胶轴承与轴径的间隙 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
轴径 /mm |
轴承内径公差/μm |
装配后的间隙/μm |
轴径 /mm |
轴承内径公差/μm |
装配后的间隙/μm |
||||
|
最小(+) |
最大(+) |
最小(+) |
最大(+) |
最小(+) |
最大(+) |
最小(+) |
最大(+) |
||
|
50～65 |
140 |
300 |
140 |
330 |
160～180 |
560 |
780 |
560 |
820 |
|
65～80 |
180 |
340 |
180 |
370 |
180～200 |
630 |
910 |
630 |
956 |
|
80～100 |
230 |
410 |
230 |
445 |
200～225 |
700 |
930 |
700 |
1026 |
|
100～120 |
280 |
460 |
280 |
495 |
225～250 |
760 |
1040 |
760 |
1086 |
|
120～140 |
370 |
590 |
370 |
630 |
250～280 |
820 |
1160 |
820 |
1212 |
|
140～160 |
480 |
700 |
480 |
740 |
280～300 |
900 |
1240 |
900 |
1292 |
