水润滑热固性塑料轴承(JB/T5985-1992)
概述
|
概述(JB/T 5985—1992) |
|---|
|
轴承由热固性塑料制造，应用于水泵、潜水电机、水轮泵、水轮机、食品机械等在水介质中工作的止推轴承和径向轴承。轴承的工作介质为含沙量(质量比)不超过0.01%的清水，其酸碱度(pH值)为6.5～8.5，氯离子含量不超过400mg/L，水温不高于65℃。 水润滑轴承材料通常为酚醛塑料P23-1、P117和聚邻苯二甲酸二丙烯酯(DAP-2)等塑料。P23-1材料应符合JB3199的规定；P117、DAP-2材料的力学性能、耐磨性能、耐热性能指标应参照JB3199的规定。 基本型式有止推轴承和径向轴承。止推轴承的滑动面为扇形和筋条块形，其底面为平面(a、b)或槽面(c、d)；径向轴承的滑动面为螺旋槽或直槽。 止推轴承和径向轴承的滑动表面粗糙度Ra≤1.6μm；止推轴承底面和径向轴承外圆表面粗糙度Ra≤3.2μm；其他表面Ra≤6.3μm。 |

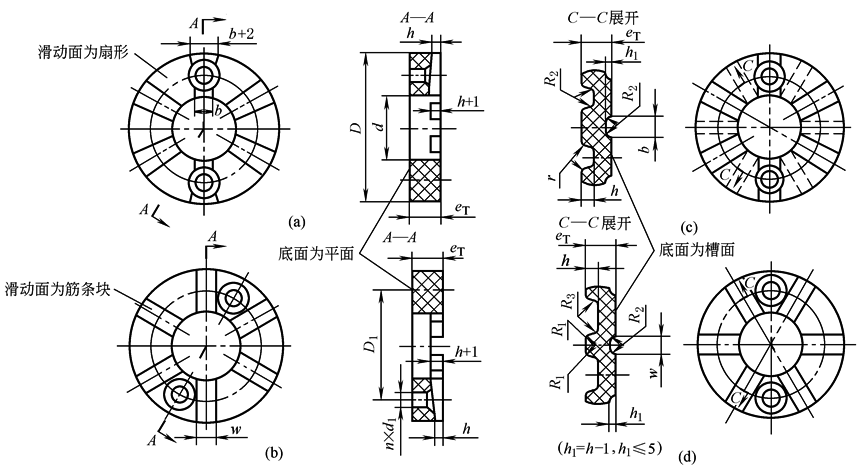

止推轴承
|
止推轴承尺寸 mm |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||
|
外径D |
内径d |
壁厚eT |
定位孔 中心圆 直径D1 |
定位 孔直 径d1 |
定位 孔数 n/个 |
滑动表面为扇形 |
滑动表面 为筋条块 |
润滑水槽 深度或筋 条块高度 h |
托盘进水 孔截面积 总和约不 小于/mm2 |
|||||
|
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
基本 尺寸 |
极限 偏差 |
滑水槽数 /个 |
水槽宽 b |
圆角 r |
筋条块数 /个 |
块宽 w |
|||||
|
35 |
-0.10 -0.25 |
15 |
10 |
0 -0.15 |
25 |
5.5 |
2～4 |
6 |
6 |
1 |
6 |
6 |
3 |
35 |
|
40 |
20 |
30 |
||||||||||||
|
45 |
32 |
8 |
2 |
55 |
||||||||||
|
50 |
35 |
|||||||||||||
|
55 |
30 |
12 |
43 |
10 |
8 |
4 |
110 |
|||||||
|
60 |
-0.20 -0.40 |
45 |
||||||||||||
|
65 |
35 |
50 |
8 |
200 |
||||||||||
|
70 |
53 |
10 |
2 |
|||||||||||
|
75 |
55 |
10 |
||||||||||||
|
80 |
40 |
15 |
60 |
5 |
300 |
|||||||||
|
85 |
45 |
65 |
400 |
|||||||||||
|
90 |
50 |
70 |
12 |
470 |
||||||||||
|
95 |
73 |
12 |
||||||||||||
|
100 |
55 |
78 |
620 |
|||||||||||
|
110 |
-0.20 -0.45 |
83 |
6.6 |
12 |
2 |
670 |
||||||||
|
120 |
65 |
20 |
92 |
8 |
6 |
|||||||||
|
130 |
70 |
100 |
16 |
16 |
900 |
|||||||||
|
140 |
105 |
|||||||||||||
|
150 |
80 |
25 |
115 |
9 |
8 |
|||||||||
|
160 |
90 |
125 |
20 |
20 |
1100 |
|||||||||
|
170 |
130 |
|||||||||||||

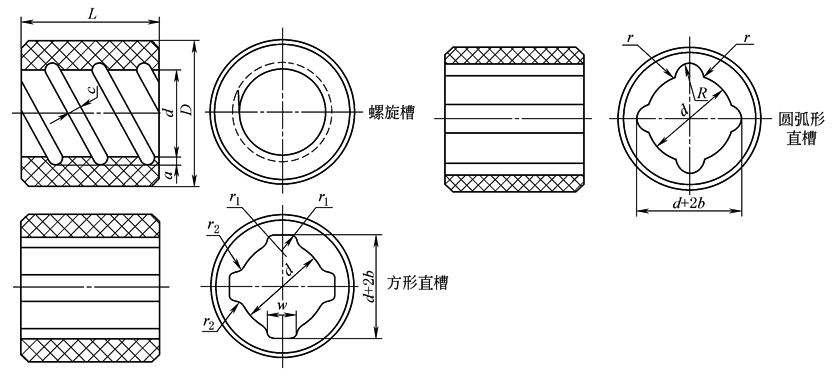

径向轴承
|
径向轴承尺寸 mm |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||
|
内径d |
外径D |
长度L |
带直槽的滑动表面 |
带螺旋槽的 滑动表面 |
轴承内径与轴 颈之间的最小 间隙(双面) |
|||||||||
|
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
槽数 /个 |
方形槽 (w×b)，r1，r2 |
圆弧槽 R，b，r |
槽宽 c |
槽深 a |
轴承外 圆设定 位要素 |
轴承外圆 不设定 位要素 |
||
|
25 |
H8 |
40 |
p7外 圆无定 位要素
d9外 圆有定 位要素 |
32，40，48 |
0 -0.50 |
4 |
w×b＝ 10×3 |
r1＝1 r2＝2 |
R＝5 b＝3 |
r＝4 |
6 |
3 |
0.07 |
0.12 |
|
28 |
44 |
35，44，52 |
||||||||||||
|
30 |
50 |
40，50，60 |
w×b＝ 12×3 |
r1＝2 r2＝4 |
R＝6 b＝4 |
|||||||||
|
35 |
55 |
44，55，66 |
0.10 |
0.16 |
||||||||||
|
38 |
58 |
46，58，70 |
6 |
r＝6 |
||||||||||
|
42 |
62 |
50，62，75 |
||||||||||||
|
45 |
65 |
52，65，78 |
||||||||||||
|
50 |
74 |
60，74，90 |
w×b＝ 14×4 |
r1＝3 r2＝6 |
R＝7 b＝5 |
8 |
4 |
|||||||
|
55 |
80 |
64，80，96 |
0.12 |
0.20 |
||||||||||
|
60 |
85 |
68，85，102 |
||||||||||||
|
70 |
95 |
76，95，114 |
r＝8 |
|||||||||||
|
80 |
110 |
86，110，132 |
10 |
5 |
||||||||||
|
90 |
120 |
96，120，144 |
8 |
w×b＝ 16×5 |
r1＝6 r2＝8 |
R＝8 b＝6 |
0.14 |
0.25 |
||||||
|
100 |
130 |
104，130，156 |
||||||||||||
|
120 |
150 |
120，150，180 |
||||||||||||
|
注：与径向轴承外圆相配的座孔直径公差带为H8。 |
||||||||||||||
对相配零件(止推盘或轴颈)的技术要求与止推轴承的寿命
|
对相配零件(止推盘或轴颈)的技术要求与止推轴承的寿命 |
||||||
|---|---|---|---|---|---|---|
|
表面硬度 HRC |
表面粗糙度 /μm |
推荐材料 |
止推轴承外径D /mm |
最大允许载荷 /kN |
止推轴承外径D /mm |
最大允许载荷 /kN |
|
表面淬硬 或镀铬 45～50HRC |
Ra≤0.8 |
3Cr13或45 |
35～45 |
1.5 |
85～95 |
8 |
|
50～55 |
2 |
100～120 |
10 |
|||
|
60～65 |
4 |
130～150 |
15 |
|||
|
70～80 |
6 |
160～170 |
22 |
|||
|
注：按表中规定最大允许载荷下运转5000h，轴承厚度的减小不大于1mm。 |
||||||
标记代号及标记方法
|
标记代号及标记方法 |
|||
|---|---|---|---|
|
名 称 |
代号 |
轴承的标记方法 |
|
|
止推轴承 |
T |

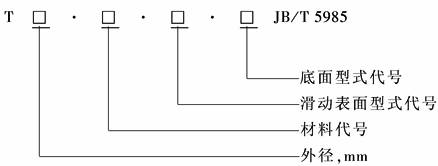

止 推 轴 承 |
|
|
径向轴承 |
J |
||
|
止推轴承滑动表面为扇形 |
S |
||
|
止推轴承滑动表面为筋条块 |
不表示 |
||
|
止推轴承底面为平面 |
B |
||
|
止推轴承底面为槽面 |
不表示 |
||
|
径向轴承内圆为直槽 |
Z |

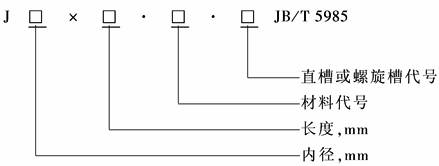

径 向 轴 承 |
|
|
径向轴承内圆为螺旋槽(左旋) |
L(左) |
||
|
径向轴承内圆为螺旋槽(右旋) |
L |
||
|
P23-1塑料 |
M |
||
|
P117塑料 |
P |
||
|
DAP-2塑料 |
D |
||
