推力滑动轴承的选用与验算
止推滑动轴承的型式、特点及验算
|
止推滑动轴承的型式、特点及验算 |
|||||
|---|---|---|---|---|---|
|
型式 |
简 图 |
结构尺寸 |
特点及应用 |
验 算 |
|
|
项目 |
计算公式 |
||||
|
空 心 止 推 轴 承 |
|
d2 由轴的结构设计初步选定 若结构上无限制，应取d1＝0.5d2；一般可取d1＝(0.4～0.6)d2 |
接触面上压力分布比较均匀，因此润滑条件较实心有所改善 当d1＝0.5d2，接触面上最大单位面积压力有最小值 |
压强 p |
式中P—— 轴承承受的轴向力，N d2—— 轴承环形工作面外径，mm d1—— 轴承环形工作面内径，mm Z—— 环的数目 pp—— 许用压强，MPa，见表 止推滑动轴承的pp、(pv)p值 |
|

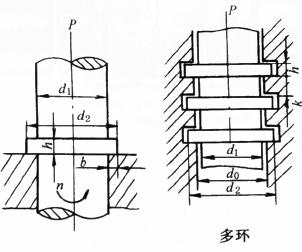

环 形 止 推 轴 承 |
|
d1、d2 由轴的结构设计初步选定 |
可利用轴套的端面止推，而且可以利用开通的纵向油沟引入润滑油。结构简单，润滑方便。广泛用于低速、轻载的部位 |
pυ 值 |
式中P—— 轴承承受的轴向力，N Z—— 环的数目 b—— 轴承环形工作宽度，mm n—— 轴颈的转速，r/min υ—— 轴颈的圆周速度，m/s (pυ)p—— 许用pυ值，MPa·m/s，见表止推滑动轴承的pp、(pv)p值 |
|
|
d1由轴的结构设计初步选定 b＝(0.1～0.3)d1 h＝(0.12～0.15)d1 d2＝(1.2～1.6)d1 k＝(2～3) |
||||
|
注：实心止推轴承在接触面上压力分布极不均匀，在中心处压强理论上达到无限大，对润滑极为不利，因此不推荐。 |
|||||
| 型式 | 简 图 | 结构尺寸 | 特点及应用 | 验算 | |
|---|---|---|---|---|---|
| 项目 | 计算公式 | ||||
| 空心止推轴承 |
|
d2由轴的结构设计初步选定 若结构上无限制，应取 d1=0.5d2 一般取 d1=(0.4～0.6)d2 |
接触面上压力分布比较均匀，因此润滑条件较实心有所改善 当d1=0.5d2，接触面上最大单位面积压力有最小值 |
压强 p |
式中 P──轴承承受的轴向力，Nd2──轴承环形工作面外径，mm d1──轴承环形工作面内径，mm Z──环的数目 pP──许用压强MPa，见表“止推滑动轴承的pP、(pv)P值” |
| 环形止推轴承 |
|
d1、d2由轴的结构设计初步选定 | 可利用轴套的端面止推，而且可以利用开通的纵向油沟引入润滑油。结构简单，润滑方便。广泛用于低速、轻载的部位 | pv 值 |
环形
式中 P、Z──同上b──轴承环形工作宽度，mm n──轴颈的转速，r/min v──轴颈的圆周速度，m/s pP──许用压强MPa·m/s，见表“止推滑动轴承的pP、(pv)P值” |
|
d1由轴的结构设计初步选定 b=(0.1～0.3) d1 h=(0.12～0.15) d1 d2=(1.2～1.6) d1 k=(2～3) |
||||
|
注：实心止推轴承在接触面上压力分布极不均匀，在中心处压强理论上达到无限大，对润滑极为不利，因此不推荐。 |
|||||
止推滑动轴承的Pp、(pv)p值
| 轴(轴环端面、凸缘) | 轴承 | 许用值 | |
|---|---|---|---|
| Pp/MPa | (pv)p/(MPa·m/s) | ||
| 未淬火钢 | 铸铁 | 2～2.5 | 1～2.5 |
| 未淬火钢 | 青铜 | 4～5 | 1～2.5 |
| 未淬火钢 | 轴承合金 | 5～6 | 1～2.5 |
| 淬火钢 | 青铜 | 7.5～8 | 1～2.5 |
| 淬火钢 | 轴承合金 | 8～9 | 1～2.5 |
| 淬火钢 | 淬火钢 | 12～15 | 1～2.5 |
|
注：多环止推滑动轴承由于载荷在各环间分布不均匀，故取表中pP值的50%。 |
|||
