国外主要电液伺服阀产品
双喷嘴力反馈式电液伺服阀(MOOG)
双喷嘴力反馈式电液伺服阀(MOOG)技术性能 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
型号 |
MOOG 30 |
MOOG 31 |
MOOG 32 |
MOOG 34 |
MOOG 35 |
MOOG 72 |
MOOG 78 |
MOOG G631 |
MOOG 760 |
MOOG G761 |
||
液 压 特 性 |
额定流量Qn①/L·min-1 |
1.2~12 |
6.7~26 |
27~54 |
49~73 |
73~170 |
96,159, 230 |
76,114, 151 |
5,10,20, 40,60,75 |
3.8,9.5, 19,57 |
4,10,19, 38,63 |
|
额定供油压力ps/MPa |
21 |
21 |
||||||||||
供油压力范围/MPa |
1~28 |
1~28 |
1.4~21 |
1.4~ 31.5 |
1.4~21铝 1.4~31.5 |
1.4~ 31.5 |
||||||
电 气 特 性 |
额定电流In/mA |
8,10,15,20,30,40,50 |
40,15,8 |
8,15, 40,200 |
100,30 |
200,40, 15,8 |
8,15, 20,200 |
|||||
线圈电阻/Ω |
1500,1000,500,200,130,80,40 |
80,200, 1000 |
1000, 200,100 |
28,300 |
80,200, 1000 |
80 |
||||||
颤振电流/%In |
20 |
|
||||||||||
颤振频率/Hz |
100~400> |
|
||||||||||
静 态 特 性 |
滞环/% |
<3 |
<4 |
<3 |
<3 |
|||||||
压力增益/%ps,%In |
>30 |
按要求 |
||||||||||
分辨率% |
<0.5 |
<1.5 |
<0.5 |
<1 |
<0.5 |
|||||||
非线性度/% |
<±7 |
<±7 |
||||||||||
不对称度/% |
<±5 |
<±10 |
||||||||||
重叠量/% |
-2.5~2.5 |
-2.5~2.5 |
||||||||||
零位静耗流量/L·min-1 |
<0.35+ 4%Qn |
<0.45+ 4%Qn |
<0.5+ 3%Qn |
<0.6+ 3%Qn |
<0.75+ 3%Qn |
<2.0+ 4.9② |
<2.5+ 3.5② |
<2.0~ 3.6 |
<1.5~ 2.3 |
<1.2~ 2.4 |
||
零偏/% |
<2 |
可外调 |
||||||||||
供油压力零漂/% |
<±4[供油压力为(60~100)%ps] |
<±2(供油压力每变化7MPa) |
||||||||||
温度零漂/% |
<±2(温度每变化56℃) |
<±4 |
<±2(温度每变化38℃) |
|||||||||
动 态 特 性 |
频率 响应③ |
幅频宽 (-3dB)/Hz |
>200 |
>160 |
>110 |
>60 |
|
>50 |
>15 |
>35 |
>50 |
>70 |
相频率 (-90°)/Hz |
>200 |
>160 |
>110 |
>80 |
|
>70 |
>40 |
>70 |
>110 |
>130 |
||
阶跃响应0~90%/ms |
|
|
|
|
|
<25 |
<35 |
<11 |
<16标准 <13高响应 |
<6 |
||
其
他 |
工作介质 |
MIL-H-5606,MIL-H-6083 |
石油基液压油(38℃时黏度10~97mm2·s-1) 符合DIN51524标准 |
|||||||||
工作温度/℃ |
-40~135 |
-40~135 |
-29~135 |
|||||||||
质量/kg |
0.19 |
0.37 |
0.37 |
0.5 |
0.97 |
3.5 |
2.86 |
2.1 |
1.13铝 1.91钢 |
1.1铝 1.8钢 |
||
外围尺寸/mm 长 宽 高 |
|
|
|
|
|
170 129 114 |
146 81 103 |
138 80 119 |
96 97.3 72.4 |
94 94 69 |
||
① MOOG72、MOOG78、MOOGG631、MOOG760、MOOG761额定流量的阀压降为7MPa,其他为21MPa。 ② 供油压力为7MPa,其他静、动态性能供油压力皆为21MPa。 ③ 频率响应指标是由该系列流量最大的产品、输入幅值为±40%In、供油压力为21MPa情况下得到的。随流量减少频宽增加。 型号意义(MOOG阀): |
双喷嘴挡板力反馈式电液伺服阀(DOWTY、SM4)
双喷嘴挡板力反馈式电液伺服阀(DOWTY、SM4)技术性能 |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
型号 |
DOWTY 30 |
DOWTY 31 |
DOWTY 32 |
DOWTY 4551 4659 |
DOWTY 4658 |
SM4 -10 |
SM4 -20 |
SM4 -30 |
SM4 -40 |
||
液压特性 |
额定流量Qn/L·min-1 |
7.7 |
27 |
54 |
3.8,9.6,19,38,57 |
38 |
76 |
113 |
151 |
||
额定供油压力ps/MPa |
21 |
7 |
21 |
14 |
21 |
||||||
供油压力范围/MPa |
1.5~28 |
1.5~31.5 |
1.5~28 |
1.4~35 |
1.4~21 |
1.4~35 |
|||||
电气特性 |
额定电流In/mA |
8~80 |
10,15,40,60,80,200 |
200,40,100,15 |
|||||||
线圈电阻/Ω |
2000~30 |
1000,200,350,80, 40,22 |
20,80,30,200 |
||||||||
颤振电流/% |
|
|
|||||||||
颤振频率/Hz |
|
|
|||||||||
静态特性 |
滞环/% |
<3 |
<2 |
||||||||
压力增益/%ps,1%In |
>30 |
30~80 |
>30 |
||||||||
分辨率/% |
<0.5 |
||||||||||
非线性度/% |
<±7.5 |
5~10 |
|||||||||
不对称度/% |
<±5 |
|
<±10 |
5 |
|||||||
重叠/% |
-2.5~2.5 |
±5 |
|||||||||
零位静耗流量/L·min-1 |
0.25+5%Qn |
<1.6③ |
|
||||||||
零偏/% |
<±2 |
可外调 |
|
||||||||
压力零漂①/% |
<±2 |
<2% |
|||||||||
温度零漂②/% |
<±4(工作温度内) |
<±2 |
<1.5 |
||||||||
动态特性 |
频率响应 |
幅频宽 (-3dB)/Hz |
>200 |
>160 |
>70 |
>40 |
>25 |
25 |
|||
相频率 (-90°)/Hz |
>200 |
>160 |
>80 |
90 |
100 |
40 |
60 |
||||
其他 |
工作介质 |
石油基液压油 |
32~48mm2/s抗磨液压油 |
||||||||
工作温度/℃ |
-54~177 |
-30~120 |
|
||||||||
质量/kg |
0.185 |
0.34 |
0.34 |
0.8 |
1.18 |
0.68 |
1.05 |
1.9 |
2.8 |
||
① 表示供油压力变化(80~110)%ps;② 表示温度每变化50℃;③ 表示供油压力为14MPa最大内漏。 注:生产厂DOWTY型为英国道蒂公司(Dowty);SM型为美国威格士公司(Vickers)中国服务公司(北京)。 型号意义(DOWTY、SM4): |
双喷嘴挡板力反馈式(MOOG D761)和电反馈式电液伺服阀(MOOGD765)
双喷嘴挡板力反馈式(MOOGD761)和电反馈式电液伺服阀(MOOGD765) |
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
表1 技术性能 |
||||||||||
工作原理: D761为双喷嘴挡板力反馈二级伺服阀。阀套与阀体之间用密封圈密封,并有偏心销,可调零 D765为双喷嘴挡板电反馈二级伺服阀。内置集成放大器、阀芯位移传感器构成闭环,改善中、小信号静、动态性能 技术性能 |
|
|||||||||
型号 |
D761 |
D765 |
型号 |
D761 |
D765 |
|
||||
液 压 特 性 |
额定流量Qn(±10%)/L/min,Δpn=7MPa |
标准型 3.8,9.5,19, 38,63 |
标准型 4,10,19, 38,63 |
静 态 特 性 |
阀芯驱动面积/cm2 |
标准阀0.49;高响应阀0.34 |
||||
零位静耗流量/L·min-1 |
标准阀1.1~2.0 高响应阀1.4~2.3 |
1.5~2.3
|
||||||||
先导级流量(100% 阶跃输入)/L·min-1 |
标准阀0.22 高响应阀0.3 |
0.4
|
||||||||
高响应型 3.8,9.5,19,38 |
高响应型 4,10,19,38 |
|||||||||
额定供油压力/MPa |
21 |
21 |
零偏 |
<2 |
|
|||||
供油压力范围/MPa |
31.5max |
31.5max |
温度零漂/% |
<2(温度每变38℃) |
<1(温度每变38℃) |
|||||
电 器 特 性 |
额定电流/mA |
15,40,60 |
0~±10V 0~±10mA |
压力零漂(70~100额定压力)/% |
<2 |
|
||||
线圈电阻(单线圈)/Ω |
200,80,60 |
1kΩ |
动 态 特 性 |
频 率 响 应 |
幅频宽/Hz① (-3dB) |
标准阀>85 高响应阀>160 |
标准阀>180 高响应阀>310 |
|||
颤振电流/mA |
|
|
||||||||
颤振频率/Hz |
|
|
相频率/Hz① (-90°) |
标准阀>120 高响应阀>200 |
标准阀>160 |
|||||
静 态 特 性 |
滞环/% |
<3 |
<0.3 |
高响应阀>240 |
||||||
分辨率/% |
<0.5 |
<0.1 |
其 他 |
工作介质 |
符合DIN51524标准矿物质液压油 |
|||||
非线性度/% |
|
|
油液温度/℃ |
-20~80 |
||||||
不对称度/% |
|
|
质量/kg |
1.0 |
1.1 |
|||||

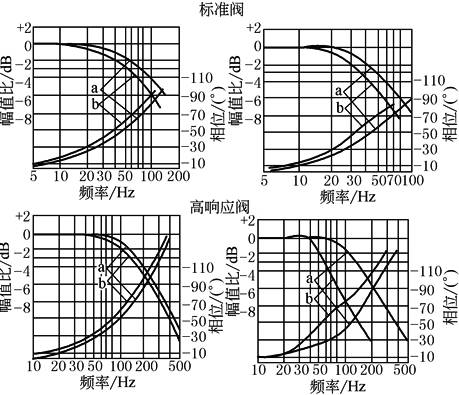

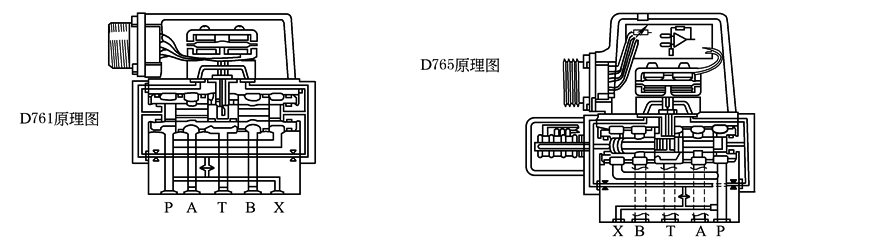

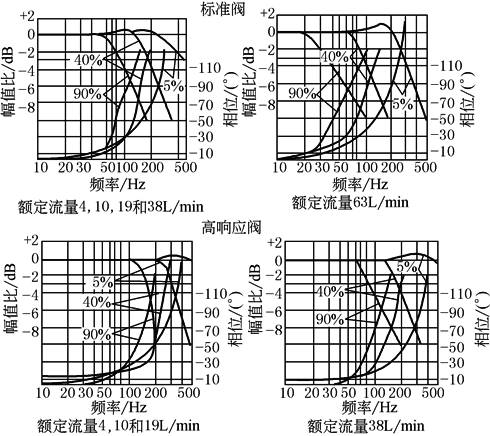

D761频率响应曲线 |
D765频率响应曲线 |
|
||||||||
|
|
|||||||||
D761标准阀 曲线a:Qn=3.8;9.5;19;38L/min 曲线b:Qn=63L/min |
D761高响应阀 曲线a:Qn=3.8;9.5;19L/min 曲线b:Qn=38L/min |
|||||||||
① 频率响应数据是根据样本中工作压力21MPa,油温40℃,黏度32mm2·s-1,输入信号±40%,流量38L·min-1实验曲线得到的。 |
||||||||||
|

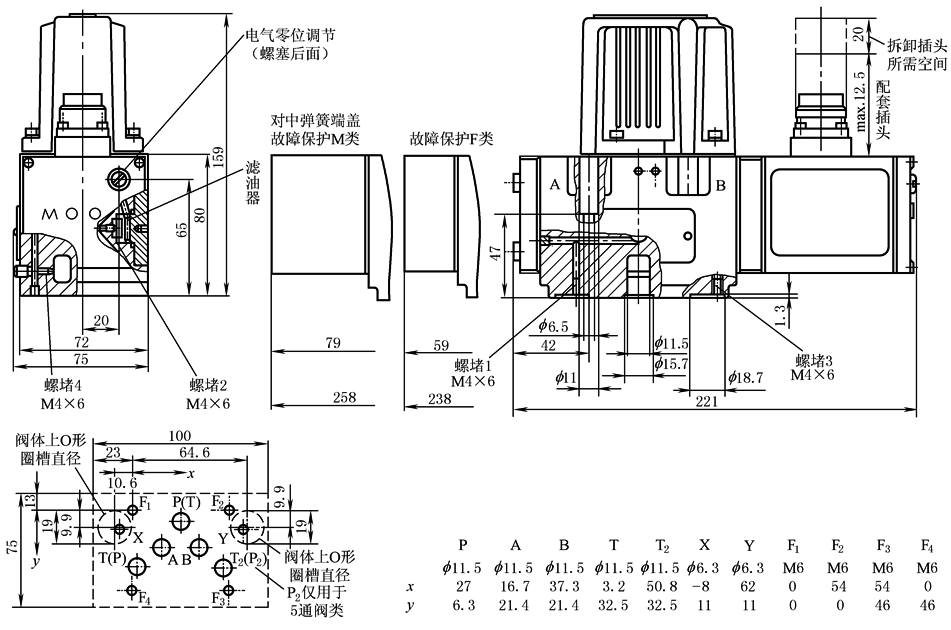

表2 MOOGD761和MOOGD765外形尺寸、安装尺寸及订货明细 |

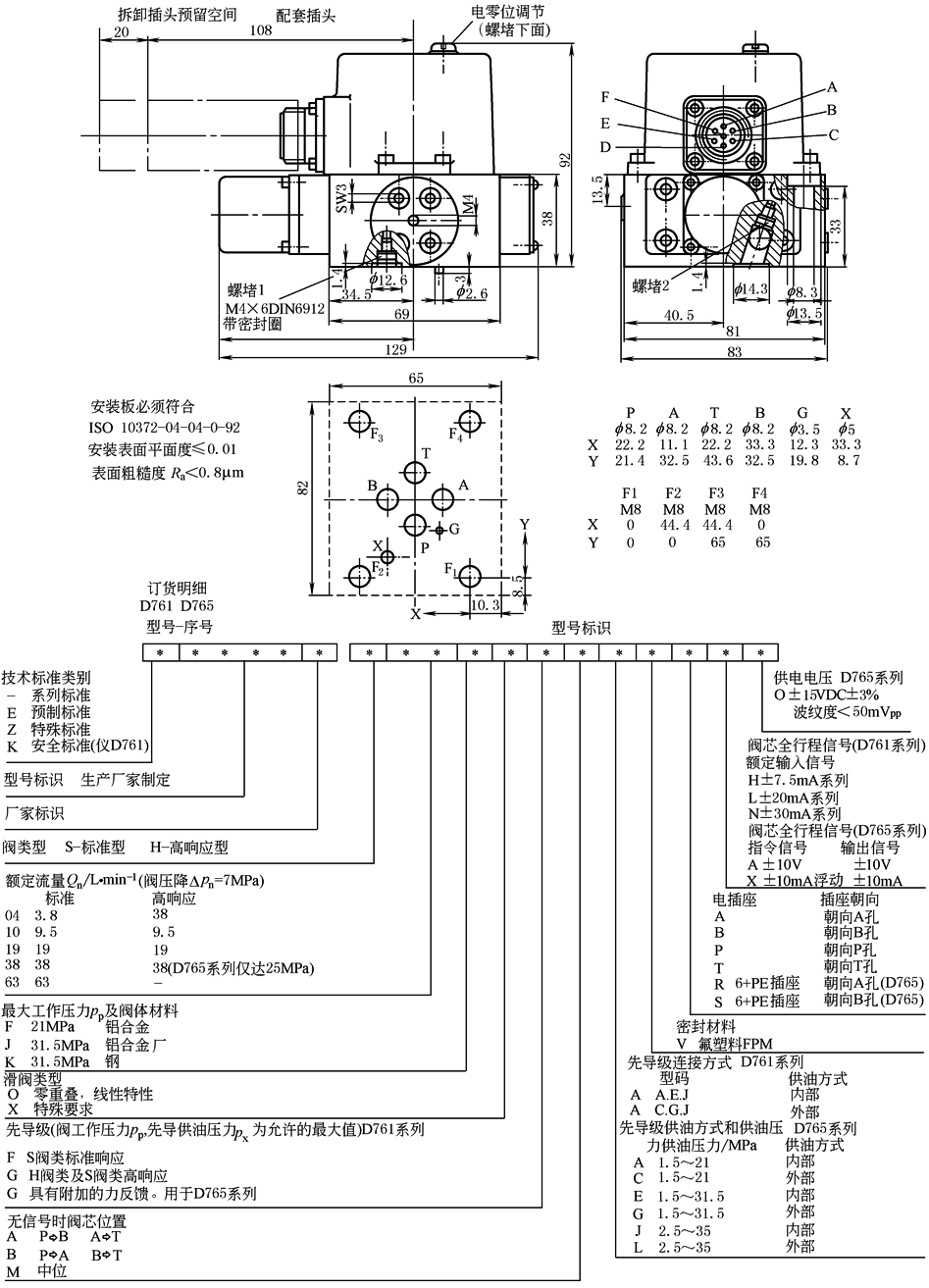

D765系列伺服阀外形和安装尺寸 |

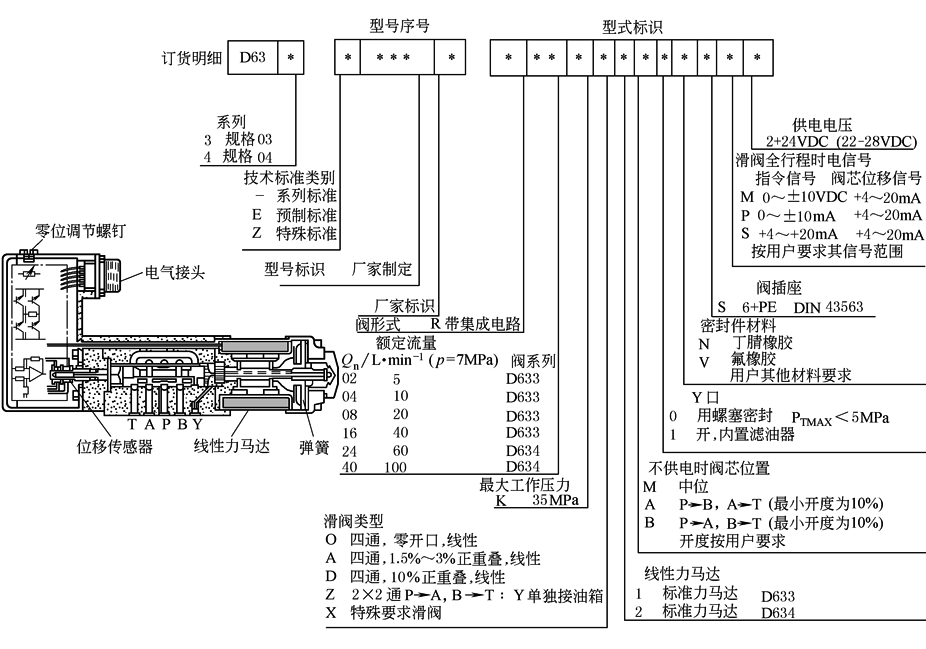

直动电反馈式伺服阀(DDV)MOOG D633及D634系列
直动电反馈式伺服阀(DDV)MOOG D633及D634系列 |
|||||
---|---|---|---|---|---|
表1 |
|||||

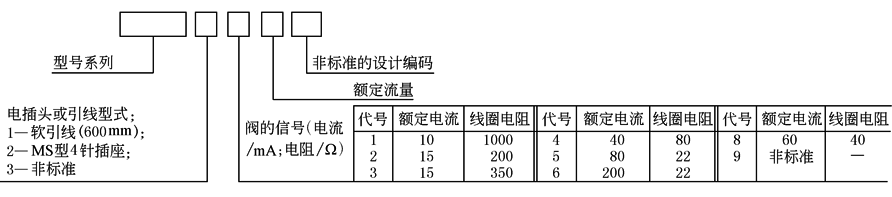

结构及订购信息 |
|
||||
技 术 性 能 |
型号 |
D633 |
D634 |
||
液压特性 |
额定流量Qn/L·min-1(Δpn=7MPa) |
5,10,20,40,最大75 |
60,100,最大185 |
||
额定供油压力/MPa |
14 |
||||
供油压力范围/MPa |
~35 |
||||
电气特性 |
额定电流In/mA |
0~±10,4~20 |
|||
线圈电阻/Ω |
300~500 |
||||
颤振电流 |
|
|
|||
颤振频率/Hz |
|
|
|||
静态特性 |
滞环/% |
<0.2 |
<0.2 |
||
压力增益%ps,1%In |
|
|
|||
分辨率/% |
<0.1 |
<0.1 |
|||
非线性度/% |
|
|
|||
不对称度/% |
|
|
|||
重叠/% |
|
|
|||
零位静耗流量/L·min-1 |
0.15,0.3,0.6,1.2 |
1.2,2.0 |
|||
零偏/% |
|
|
|||
压力零漂/% |
|
|
|||
温度零漂/%(ΔT=55K) |
<1.5 |
<1.5 |
|||
动态特性 |
频率响应据特 性曲线获得 |
幅频宽 (-3dB)/Hz |
标准阀大于37 |
标准阀大于46 |
|
高响应阀大于60 |
高响应阀大于95 |
||||
相频率 (-90°)/Hz |
标准阀大于70 |
标准阀大于90 |
|||
高响应阀大于150 |
高响应阀大于110 |
||||
其他 |
工作介质 |
符合DIN51524矿物油,NAS1638-6级 |
|||
工作温度/℃ |
-20~80 |
||||
质量/kg |
2.5 |
6.3 |

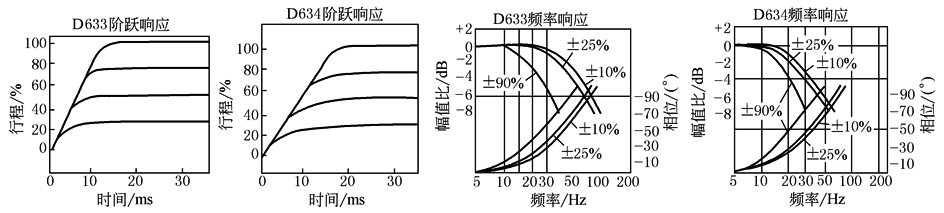

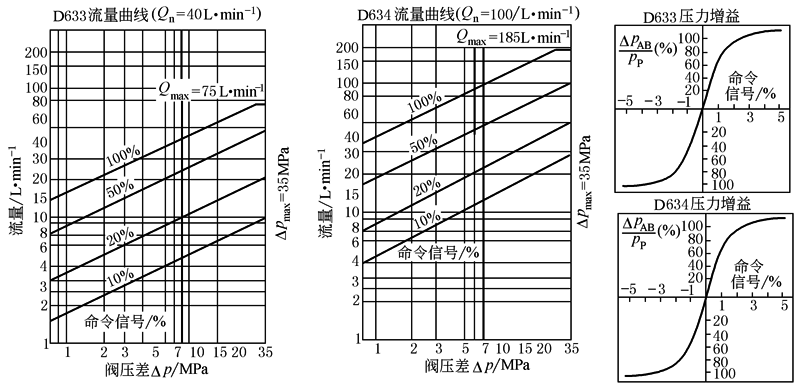

表2 特性曲线 |
测试条件:ps=14MPa,黏度ν=32mm2·s-1 测试条件:ps=14MPa,黏度ν=32mm2·s-1 |

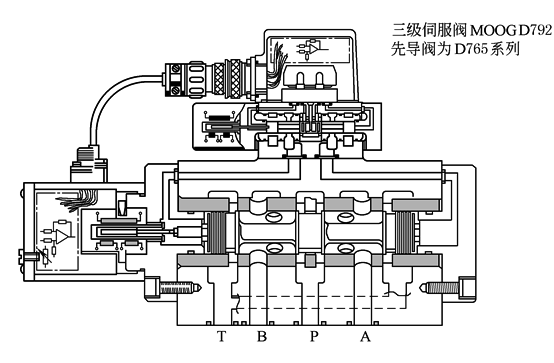

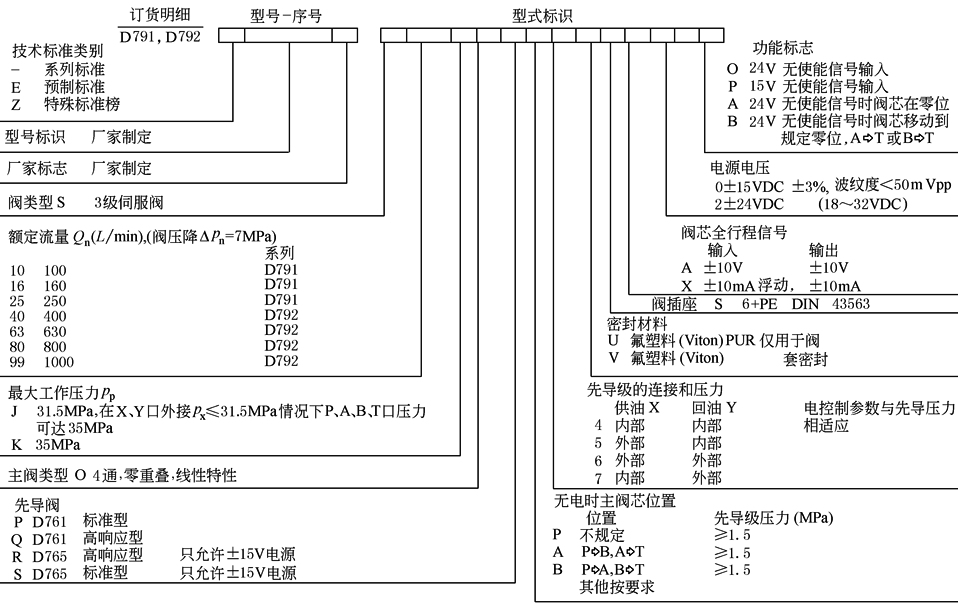

电反馈三级伺服阀MOOG D791和D792系列
电反馈三级伺服阀MOOGD791和D792系列 |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
表1 技术性能 |
|||||||||||||||
型 号 |
D791 |
D792 |
型 号 |
D791 |
D792 |
||||||||||
液压特性 |
额定流量(±10%)Qn/L·min-1,Δpn=7MPa |
100 |
160 |
250 |
400 630 |
800 1000 |
静态特性及参数 |
零位静 耗流量/ L·min-1 |
总耗 |
5 |
7 |
10 |
10 14 |
14 14 |
|
先导级 |
4~11 |
6~16 |
|||||||||||||
额定供油压力/MPa |
21 |
主阀芯行程/mm |
1.4 |
1.2 |
2.0 |
1.8 1.9 |
2.9 4.0 |
||||||||
供油压力范围/MPa |
31.5max |
主阀芯驱动面积/cm2 |
2.85 |
3.8 7.14 |
7.14 7.14 |
||||||||||
电气特性 |
额定电流/额定电压/(mA/V) |
0~±10/0~±10 |
动态特性 |
频率响应 /Hz① |
|
S阀 |
130 |
75 |
200 150 |
180 120 |
|||||
线圈电阻/kΩ |
1/10 |
HR阀 |
180 |
240 |
|||||||||||
颤振电流/% |
|
|
S阀 |
80 |
65 |
180 90 |
120 85 |
||||||||
颤振频率/Hz |
|
HR阀 |
220 |
140 |
|||||||||||
静态特性及参数 |
滞环/% |
<0.5 |
阶跃响应(0~100%输入)/ms |
4~11 |
6~12 |
||||||||||
分辨率/% |
<0.2 |
||||||||||||||
零偏/% |
可调 |
其 他 |
工作介质 |
符合DIN51524矿物质液压油 |
|||||||||||
温度零漂(每38℃)/% |
<2 |
||||||||||||||
非线性度/% |
|
环境温度/℃ |
-20~60 |
||||||||||||
不对称度/% |
|
油液温度/℃ |
-20~80 |
||||||||||||
重叠量 |
按要求 |
质量/kg |
13 |
17 |
|||||||||||
① 频率响应是由样本上得到的。测试条件是:供油压力为21MPa,油液黏度32mm2·s-1,油液温度40℃,输入±40%。S和HR分别代表标准阀和高响应阀 |

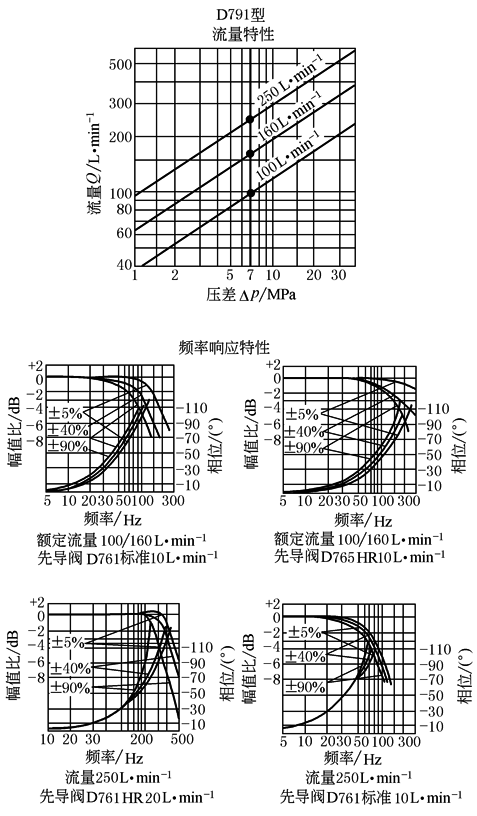

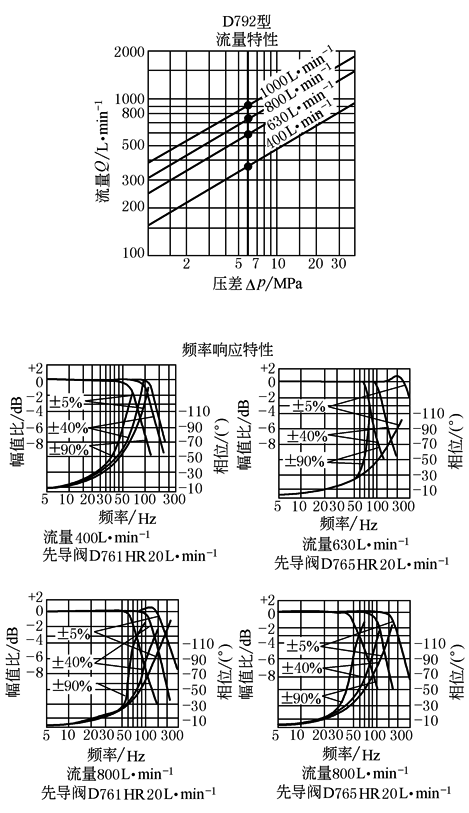

表2 特性曲线 |
|
|
|
注:HR为高响应阀。 |
表3 订货明细 |
|

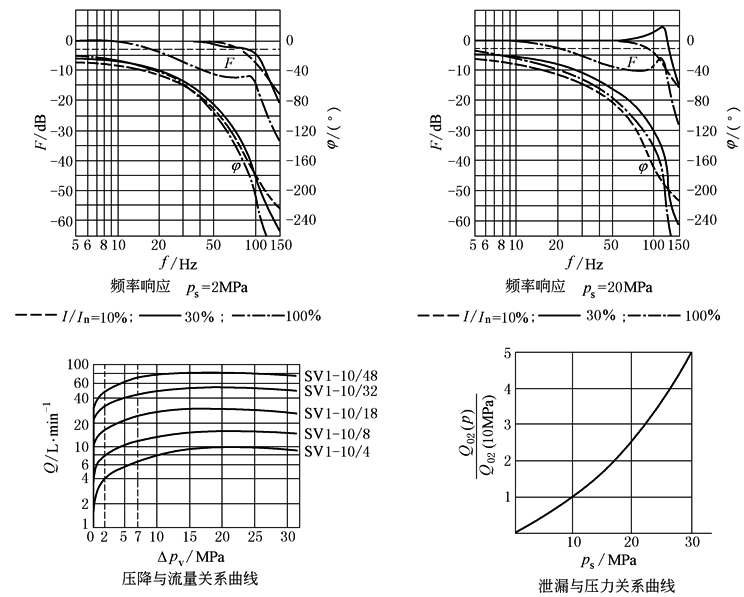

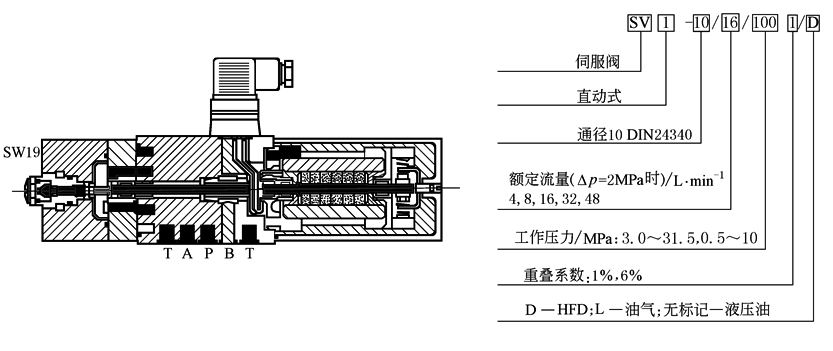

EMG伺服阀SV1-10
EMG伺服阀SV1-10 |
|||||||||
---|---|---|---|---|---|---|---|---|---|
型号 |
SV1-10/□□ |
4 |
8 |
16 |
32 |
48 |
|||
液压 特性 |
额定流量Qn (Δp=7.0MPa) /L·min-1 |
Δpn=2MPa时 |
4 |
8 |
16 |
32 |
48 |
||
Δpn=7MPa时 |
7 |
13 |
24 |
46 |
70 |
||||
工作压力/MPa |
3.0~31.5,0.5~10.0 |
||||||||
最大回油背压/MPa |
3.0 |
||||||||
电气 特性 |
额定电流 In/mA |
连接 方式 |
1-2 |
±300 |
±300 |
±300 |
±300 |
±1000 |
|
1-3 |
±600 |
±600 |
±600 |
±600 |
- |
||||
线圈电阻 /Ω |
1-2 |
40 |
40 |
40 |
44 |
11 |
|||
1-3 |
20 |
20 |
20 |
22 |
- |
||||
颤振电流 /mA |
1-2 |
50c/s时 |
10 |
10 |
20 |
20 |
40 |
||
150c/s时 |
20 |
20 |
40 |
40 |
80 |
||||
|
1-3 |
50c/s时 |
20 |
20 |
40 |
40 |
- |
||
150c/s时 |
40 |
40 |
80 |
80 |
- |
||||
静态 特性 |
滞环/% |
<2 |
<2 |
<2.5 |
<2.5 |
<2.5 |
|||
压力增益 [(ΔpL/ps) /(ΔI/Is)] |
SV1-10□/□□/315/6 |
14 |
|||||||
SV1-10/□□/315/1 |
25 |
||||||||
SV1-10/□□/100/6 |
12 |
||||||||
SV-10/□□/100/1 |
20 |
||||||||
分辨率/% |
<0.1 |
<0.1 |
<0.2 |
<0.2 |
<0.2 |
||||
非线性度/% |
<2 |
<3 |
<4 |
<5 |
<6 |
||||
不对称度/% |
<5 |
<5 |
<5 |
<5 |
<5 |
||||
重叠/% |
SV1-10/□□/□□/1 |
0.5~2.5 |
|||||||
4~8 |
SV1-10/□□/□□/6 |
||||||||
零位静耗流量(ps=10MPa,I=0mA,QA=QB=0)/L·min-1 |
SV1-10/□□/315/6 |
0.15 |
0.25 |
0.4 |
0.7 |
1.0 |
|||
SV1-10/□□/315/1 |
0.25 |
0.4 |
0.7 |
1 |
1.5 |
||||
SV1-10/□□/100/6 |
0.25 |
0.4 |
0.7 |
1.0 |
1.5 |
||||
SV1-10/□□/100/1 |
0.4 |
0.6 |
1.0 |
1.5 |
2.2 |
||||
零偏/% |
|
||||||||
压力零漂/% |
|
||||||||
温度零漂/% |
没有测量,理论上为零 |
||||||||
动态 特征 |
幅频率(-3dB)/Hz |
130 |
130 |
140 |
115 |
130 |
|||
相频率(-90°)/Hz |
75 |
75 |
85 |
62 |
72 |
||||
其他 |
工作介质 |
液压油H-L46 |
|||||||
工作温度/℃ |
-20~80 |
||||||||
质量/kg |
6.5 |
6.5 |
6.5 |
7.5 |
7.5 |
||||
结 构 及 型 号 意 义 |
|
||||||||

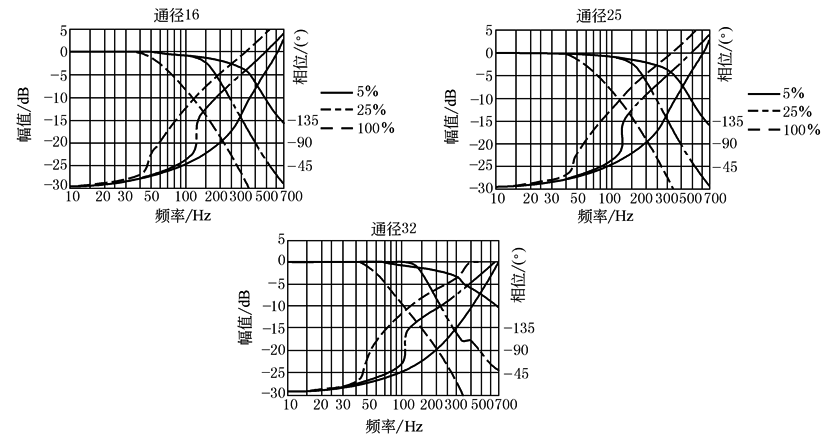

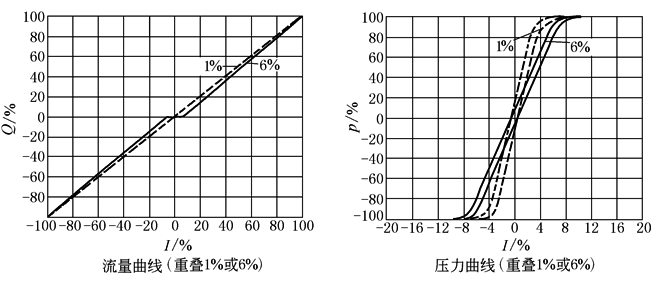

特 性 曲 线 |
|

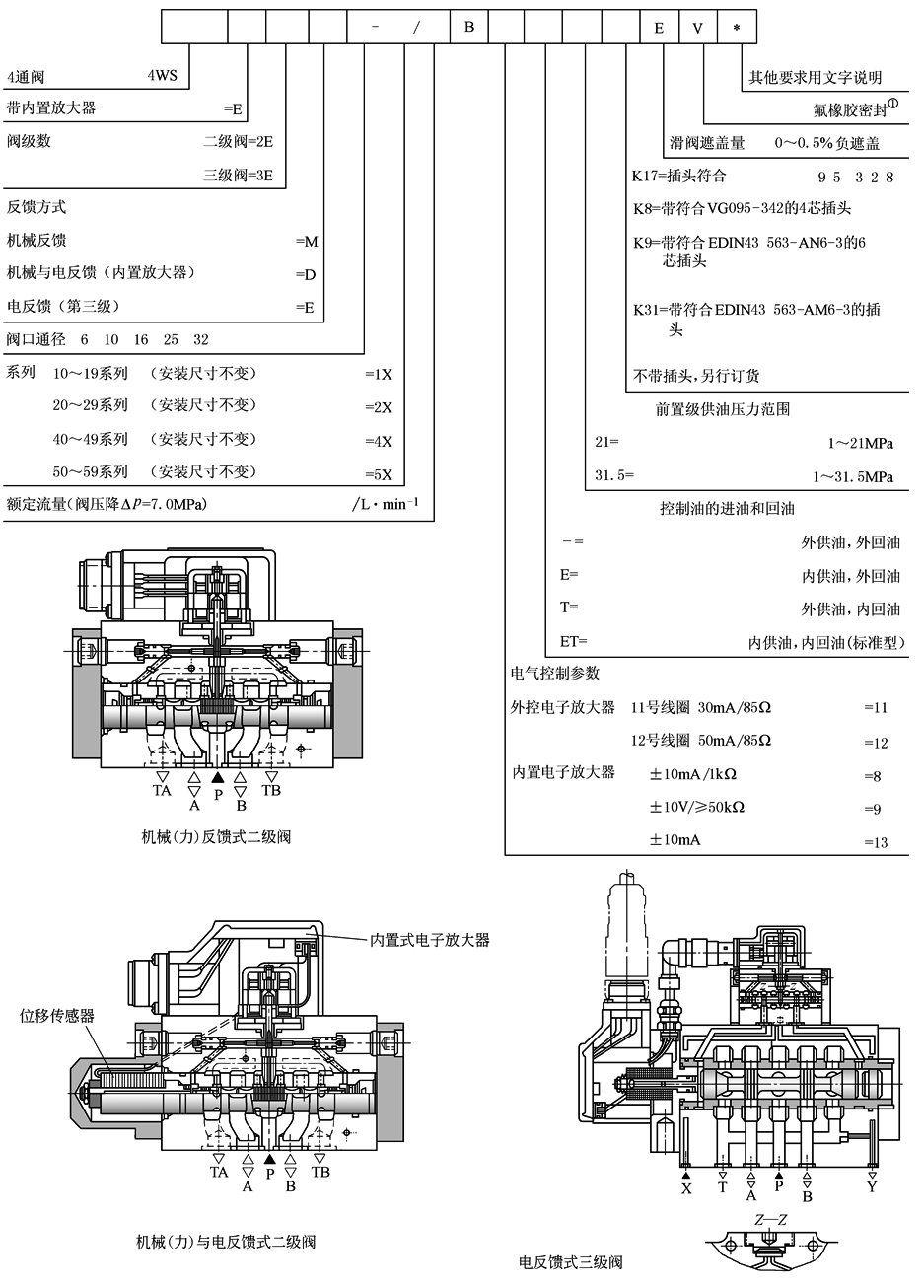

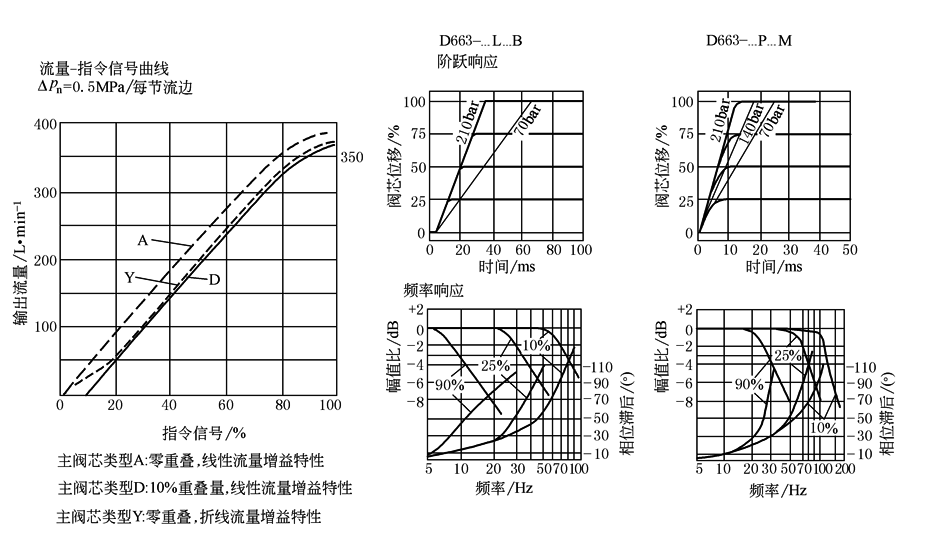

MOOG D661~D665系列电反馈伺服阀

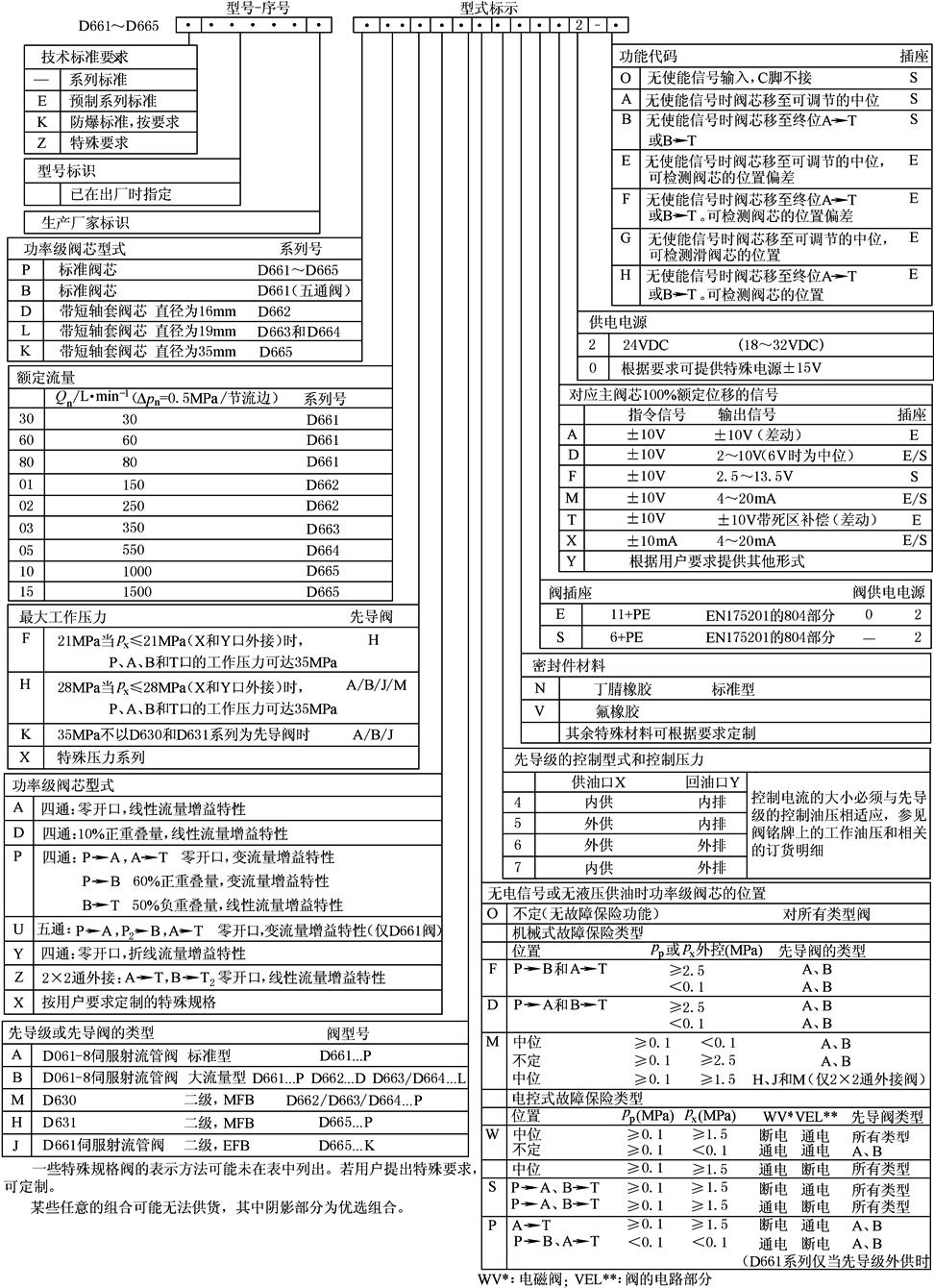

MOOGD 661~D665系列电反馈伺服阀 |
||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
表1 技术性能 |
||||||||||||||
型 号 |
D661-...P/B... |
D662-...D... |
D663-... |
D664-... |
D665-... |
|||||||||
A |
B |
D.A |
D.B |
P.M |
L...B |
P...M |
L...B |
P...M |
P...H |
K...J |
||||
阀类型 |
二级 |
二级 |
二级 |
二级 |
三级 |
二级 |
三级 |
二级 |
三级 |
三级 |
三级 |
|||
先导阀型号 |
一级伺服射流管阀 |
一级伺服射流管阀 |
D061伺服射流管阀 |
D061伺服射流管阀 |
D630二级喷挡阀 |
D061伺服射流管阀 |
D630二级喷挡阀 |
D061伺服射流管阀 |
D630二级喷挡阀 |
D631二级喷挡阀 |
D661二级伺服射流管阀 |
|||
液压电器特性 |
额定流量Qn(±10)%/L·min-1阀每节流边压差0.5MPa |
20,60, 80, 2×80 |
30,60, 80, 2×80 |
150 250 |
150 250 |
150 250 |
350 |
350 |
550 |
550 |
1000 1500 |
1000 1500 |
||
油口最大工作压力(X外控)/MPa |
P,A,B口 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
||
T(Y外排) |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
|||
T(Y内排) |
21 |
21 |
14 |
14 |
21 |
14 |
21 |
14 |
21 |
10 |
10 |
|||
先导级(标准型)无节流孔 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
21 |
21 |
|||
额定电流/电压(mA/V) |
±10/±10 |
|||||||||||||
静态特性 |
滞环/% |
<0.3 |
<0.3 |
<0.5 |
<0.5 |
<1.0 |
<0.5 |
<1.0 |
<0.5 |
<1.0 |
<1.0 <0.7 |
<1.0 <0.7 |
||
分辨率/% |
<0.05 |
<0.05 |
<0.1 |
<0.1 |
<0.2 |
<0.1 |
<0.2 |
<0.1 |
<0.2 |
<0.3 <0.2 |
<0.3 <0.2 |
|||
温度零漂(每38℃)/% |
<1 |
<1 |
<1 |
<1 |
<1.5 |
<1 |
<1.5 |
<1 |
<1.5 |
<2 <1.5 |
<2.5 <2 |
|||
阀零位静耗流量/L·min-1 |
≤3.5 |
≤4.4 |
≤4.2 |
≤5.1 |
≤4.5 |
≤5.6 |
≤5.0 |
≤5.6 |
≤5.0 |
≤10.5 |
≤11 |
|||
先导级静耗流量/L·min-1 |
≤1.7 |
≤2.6 |
≤1.7 |
≤2.6 |
≤2.0 |
≤2.6 |
≤2.0 |
≤2.6 |
≤2.0 |
≤3.5 |
≤4 |
|||
先导阀流量(100%阶跃输入)/L·min-1 |
≤1.7 |
≤2.6 |
≤1.7 |
≤2.6 |
≤2.0 |
≤2.6 |
≤30 |
≤2.6 |
≤30 |
≤45 ≤55 |
≤40 ≤50 |
|||
主阀芯行程/mm |
±3 |
±3 |
±5 |
±5 |
±5 |
±4.5 |
±4.5 |
±6 |
±6 |
±5.8 ±8 |
±5.5 ±8 |
|||
动态特性 |
频率响应 |
幅频宽(-3dB)/Hz |
>45 |
>70 |
>26 |
>45 |
>100 |
>32 |
>75 |
>26 |
>30 |
>23 |
>90 |
|
相频率(90°)/Hz |
>60 |
>70 |
>40 |
>50 |
>80 |
>43 |
>90 |
>36 |
>60 |
>30 |
>65 |
|||
阶跃响应(0~全行程)/ms |
28 |
18 |
44 |
28 |
9 |
37 |
13 |
48 |
17 |
30 35 |
10 12 |
|||
其 他 |
油液温度/℃ |
-20~80 |
||||||||||||
工作介质 |
石油基液压油(DIN51524,1~3部分)。油液黏度允许5~400mm2·s-1,推荐15~100mm2·s-1 |
|||||||||||||
质量/kg |
5.6 |
5.6 |
11 |
11 |
11.5 |
19 |
19.5 |
19 |
19.5 |
70 |
73.5 |
|||

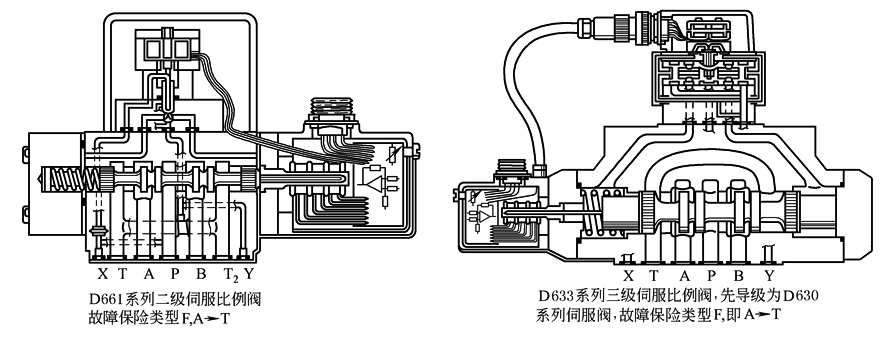

典型产品工作原理图 |
|
|||||||||||||
注:1.静、动态性能的额定供油压力为21MPa。频率响应取自各系列最大流量,输入幅值为25%额定值。 2.零偏可外调,滑阀重叠量和压力增益按用户要求。 3.D661~D665系列伺服比例阀可用功率级对中弹簧回零、附加电磁阀切断供油或载荷腔与回油接通等方法构成故障保险类阀。 |

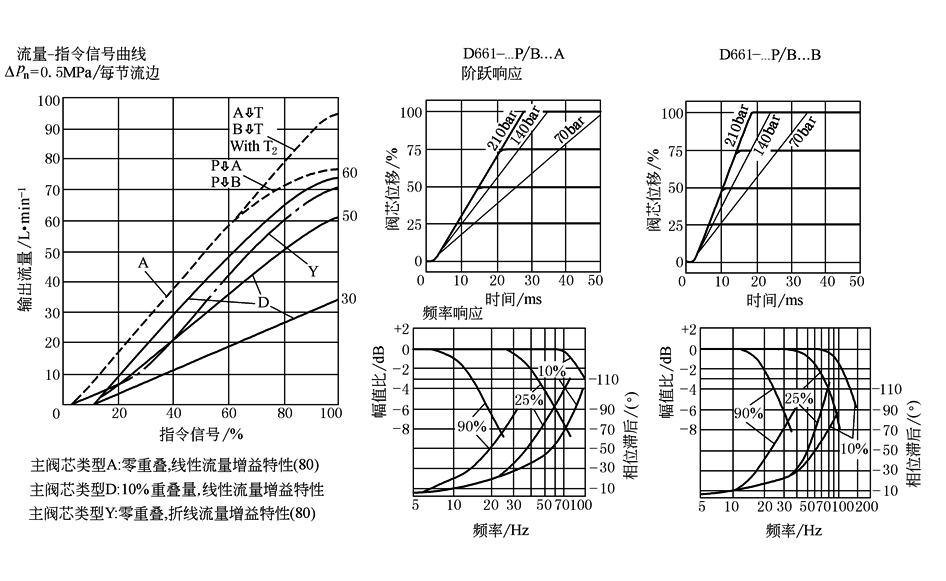

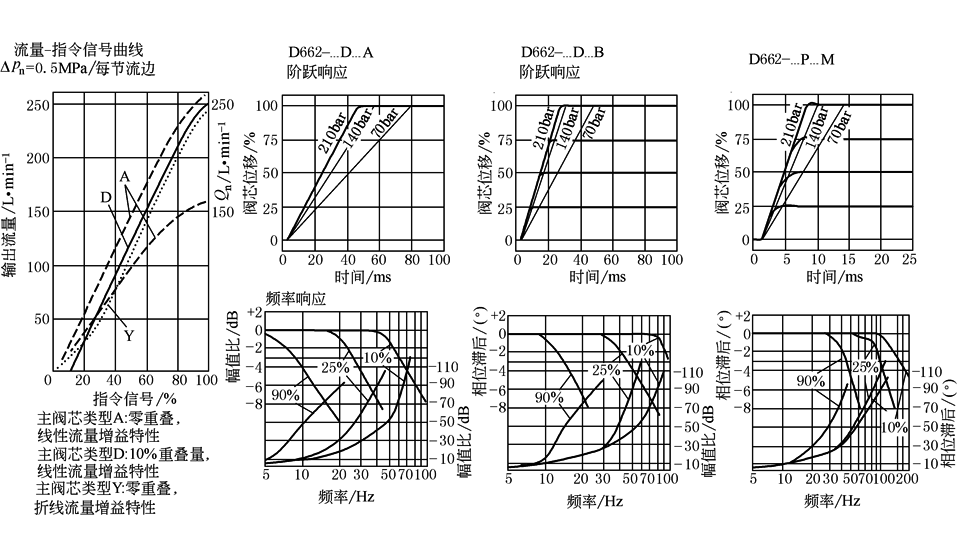

表2 MOOG D661~665伺服阀典型静、动态曲线 |
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃
D661 |
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃
D662 |
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃
D663 |
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃

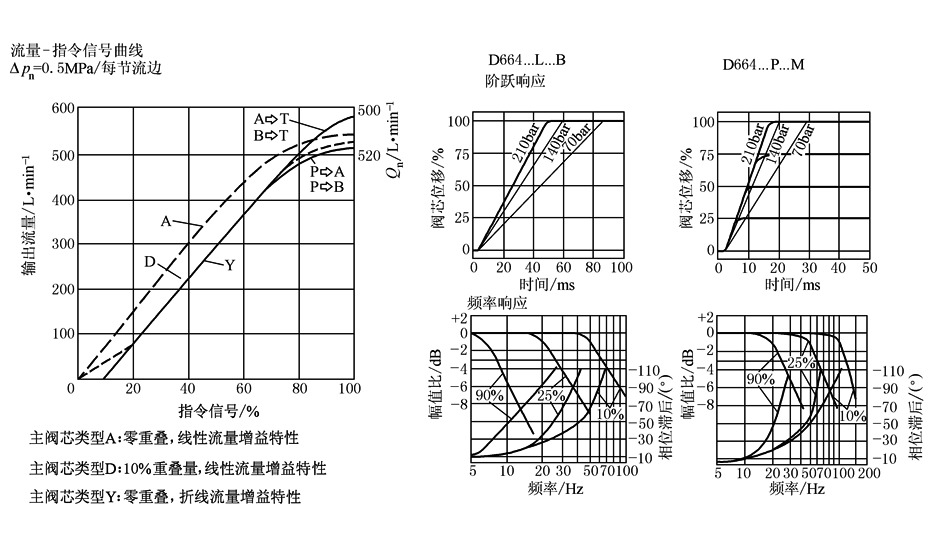

D664 |
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃

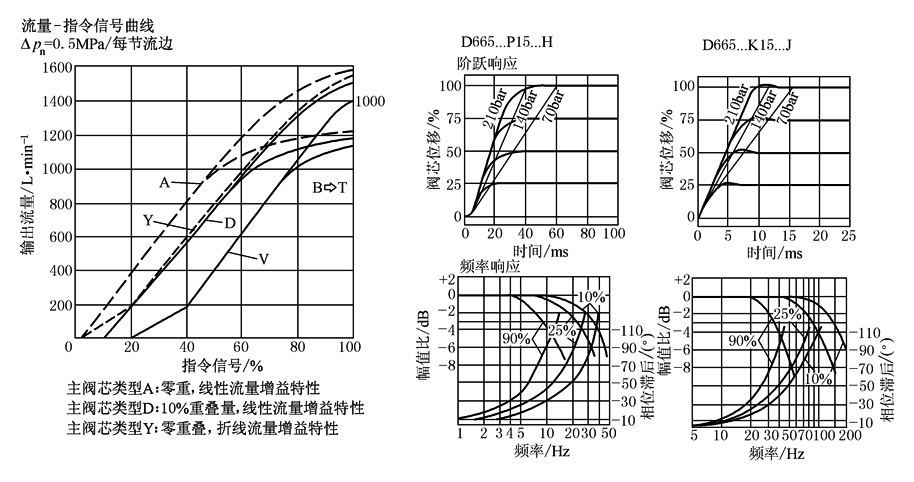

D665 |
|
伺服射流管电反馈高响应二级伺服阀MOOGD661GC系列
伺服射流管电反馈高响应二级伺服阀MOOG D661 GC系列 |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
表1 基本特性和外形和安装尺寸 |
||||||||||
额定流量/L·min-1 Δpn=3.5MPa/每节流边 |
分辨率 /% |
滞环 /% |
温漂/% 每38℃ |
先导阀静耗 /L·min-1 |
总静耗 /L·min-1 |
阀芯行程 /mm |
阀芯驱动 面积/cm2 |
阶跃响应 /ms |
频率响应 |
|
-3dB |
-90° |
|||||||||
20/90 |
<0.1 |
<0.4 |
<2.0 |
2.6 |
3.9/5.4 |
±1.3 |
1.35 |
6.5 |
150 |
180 |
40/80 |
<0.08 |
<0.3 |
<1.5 |
2.6 |
4.7 |
±2 |
1.35 |
11 |
200 |
90 |
120/160/200 |
<0.05 |
<0.2 |
<1.0 |
2.6 |
5.4 |
±3 |
1.35 |
14 |
80 |
80 |
D661GC的其他特性和D661系列完全一样。高响应是通过增大先导级流量,即伺服射流管喷嘴和接受孔直径,减小阀芯驱动面积和减小阀芯行程得到的,所以该阀抗污染能力很好。油液清洁度等级推荐<19/16/13(正常使用),<17/14/11(长寿命使用)(ISO 4406:1999) |
||||||||||

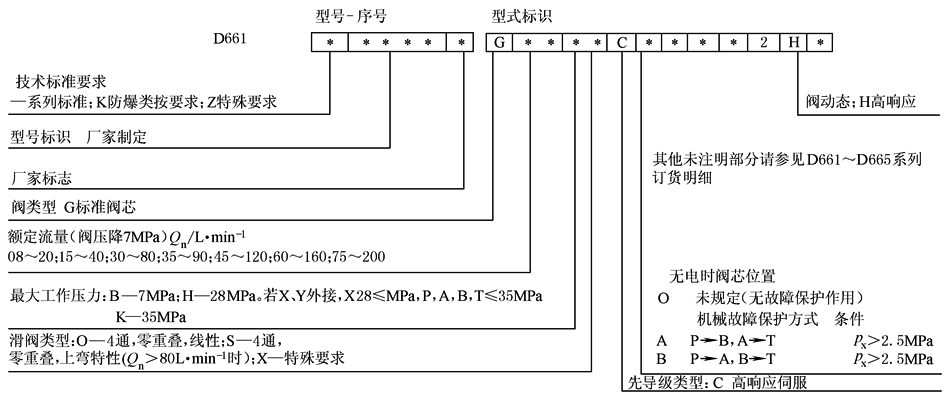

D661GC系列订货明细 |
|
D661、D661GC外形及安装尺寸

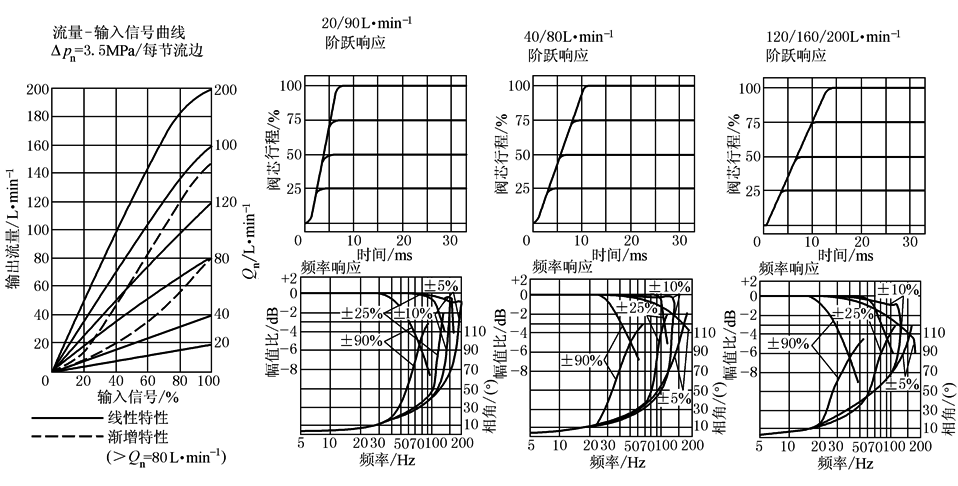

安装板必须符合ISO 4401-05-05-0-94。对于流量Qn>60L·min-1的4通阀和2×2通阀类,非标准的第二回油孔T2必须使用。当用于最大流量时,安装板的P,T,A,B孔直径必须为11.5mm(有别于标准)。安装表面的平面度在100mm距离内小于等于0.01mm。平均表面粗糙度在0.8μm以内 D661GC典型特性 D661 GC是属于D661系列的高响应系列 |

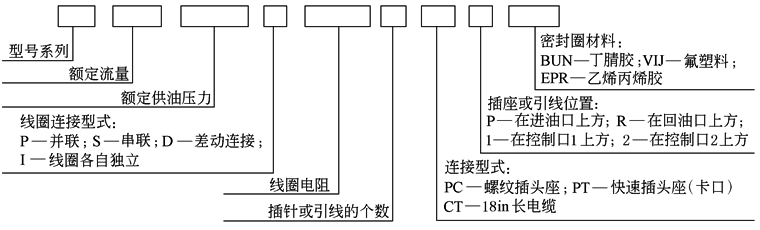

表2 MOOG D661~D665伺服阀订货明细 |
|
射流管力反馈伺服阀Abex和射流偏转板力反馈伺服阀MOOG26系列
射流管力反馈伺服阀Abex和射流偏转板力反馈伺服阀MOOG26系列技术性能 |
||||||||
---|---|---|---|---|---|---|---|---|
型 号 |
Abex410 |
Abex415 |
Abex420 |
Abex425 |
Abex450 |
MOOG26系列 |
||
液压特性 |
额定流量Qn/L·min-1阀压降Δp=21MPa |
1.9,3.8 10,19 |
38
|
57,76 95 |
95
|
190,265
|
12,29,54,73,170,260 |
|
额定供油压力ps/MPa |
21 |
21 |
||||||
工作压力范围/MPa |
2.1~31.5 |
7~28 |
||||||
电器特性 |
额定电流In/mA |
4,5,6.3,8,10,12.7,16,20,25,32,40,51,64,81 |
8,12,15,20,26,37,46 |
|||||
线圈电阻R/Ω |
4000,2520,1590,1000,630,400,250,158,100,25,16,10 |
100,500,356,180,98,60,40 |
||||||
颤振电流/%In |
|
可到20%(一般不需要) |
||||||
颤振频率/Hz |
|
|||||||
静 态 特 性 |
压力增益(电流为1%In时)/%ps |
>30 |
>40 电流为1.2%In |
|||||
滞环/% |
<3 |
<3 |
||||||
分辨率/% |
<0.25 |
<0.5 |
||||||
非线性度/% |
<±7.5 |
<±7 |
||||||
不对称度/% |
<±10 |
<±5 |
||||||
重叠/% |
±2.5 |
±3 |
||||||
零位静耗流量/L·min-1 |
<0.7 |
<0.9 |
<3.8 |
<3.8 |
<9.5 |
0.45+4%Qn |
||
零偏/% |
<±3 |
<±2长期<±5 |
||||||
零 漂 |
供油/% |
<±1.5 |
<±2 |
<±3 |
<±4(60%~110%ps) |
|||
回油/% 回油压力变化(0~20%)ps |
<±3 |
<±4 |
<±4(2%~20%ps) |
|||||
油液温度变化/% |
<±2(温度每变化40℃) |
<±4(-17~93) |
||||||
加速度/(%/g) |
|
|
|
|
|
<0.3%/g(滑阀轴向40g) |
||
动态特性 |
幅频宽(-3dB)/Hz |
>100 |
>60 |
>30 |
>15 |
>20 |
>85 |
|
相频率(-90°)/Hz |
>125 |
>90 |
>45 |
>35 |
>15 |
>60 |
||
其 他 |
工作介质 |
MIL-H-5606等石油基液压油 |
||||||
工作温度/℃ |
-54~135 |
|||||||
质量/kg |
0.35 |
0.4 |
0.8 |
1.2 |
8.6 |
|
博世力士乐(BoschRexroth)双喷嘴挡板机械(力)和/或电反馈二级伺服阀4WS(E)2EM6-2X、4WS(E)2EM(D)10-5X、4WS(E)2EM(D)16-2X和电反馈三级伺服阀4WSE3EE
博世力士乐(BoschRexroth)双喷嘴挡板机械(力)和/或电反馈二级伺服阀4WS(E)2EM6-2X、4WS(E)2EM(D)10-5X、4WS(E)2EM(D)16-2X和电反馈三级伺服阀4WSE3EE |
||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
表1 技术性能 |
||||||||||||||||||
型号 |
4WS(E)2EM6-2X |
4WS(E)2EM(D)10-5X |
4WS(E)2EM(D)16-2X |
4WSE3EE |
||||||||||||||
液压特性 |
额定流量Qn/L·min-1(阀压降Δp=7MPa) |
2,5,10,15,20 |
20,30,45 |
60,75 |
90 |
100 |
150 |
200 |
100,150,200,300, 400,500,700,1000 |
|||||||||
工作压力 /MPa |
P,A,B口 |
1~21或1~31.5 |
≤31.5 |
1~21或1~31.5 |
≤31.5 |
|||||||||||||
先导X口 |
1~21或1~31.5 |
1~21或1~31.5 |
||||||||||||||||
回油压力 /MPa |
T口 |
静态<1,峰值<10 |
内排<10外排<31.5 |
静态<1,峰值<10 |
内排<10外排<31.5 |
|||||||||||||
Y口 |
静态<1峰值<10 |
峰值<10 |
||||||||||||||||
电器特性 |
额定电流In/mA |
±30 |
±30 |
10V,±10mA |
±50 |
10V±10mA |
±10V,±10mA |
|||||||||||
线圈电阻/Ω |
85 |
85 |
85 |
电压控制≥50kΩ 电流控制1kΩ |
||||||||||||||
线圈电感H (60Hz,100%In) |
串联 |
1 |
1 |
0.96 |
|
|||||||||||||
并联 |
0.25 |
0.25 |
0.24 |
|
||||||||||||||
颤振信号 |
频率/Hz |
400 |
400 |
400 |
|
|||||||||||||
幅值/%In |
<±3 |
±5 |
±5 |
|
||||||||||||||
静 态 特 性 |
反馈系统 |
机械(M) |
机械(M) |
机械与电(D) |
机械(M) |
机械与电(D) |
电(E) |
|||||||||||
滞环(加颤振)/%② |
≤1.5(pp=21MPa) |
≤1.5 |
≤0.8 |
≤1.5 |
≤0.8 |
无颤振≤0.2 |
||||||||||||
分辨率(加颤振)/%② |
≤0.2(pp=21MPa) |
≤0.3 |
≤0.2 |
≤0.3 |
≤0.2 |
无颤振≤0.1 |
||||||||||||
零偏(整个压力范围)/% |
≤3 长期≤5 |
≤3 |
≤2 |
≤3 |
≤2 |
≤2 |
||||||||||||
压力增益(阀芯行程变化1%)/%pp① |
≥50 |
≥30 |
≥60 |
≥80 |
≥65 |
≥80 |
≥90 |
≥90 |
||||||||||
油压力零漂(工作压力80%~120%pp)/(%/10MPa) |
≤2 |
≤2 |
≤2 |
≤2 |
≤1 |
≤0.7 |
||||||||||||
油压力零漂(工作压力0~10%pp)/(%/0.1MPa) |
≤1 |
≤1 |
≤1 |
≤1 |
≤0.5 |
≤0.2 |
||||||||||||
油液温度零漂/(%/20℃) |
≤1 |
≤1 |
≤1 |
≤1.5 |
≤1.2 |
≤0.5 |
||||||||||||
环境温度零漂/(%/20℃) |
≤1 |
≤2 |
≤1 |
≤0.5 |
≤1 |
|||||||||||||
先导阀静耗流量qv/L·min-1② |
≤0.7 |
|
|
|
|
≤0.9 |
≤1.0 |
≤1.4 |
||||||||||
零位静耗流量/L·min-1② |
≤1.4 |
≤2.1 |
≤2.6 |
≤2.9 |
≤6.1 |
≤11.3 |
≤18.3 |
≤36 |
||||||||||
频率特性及其他 |
幅频宽③/Hz |
>50 |
>40 |
>90 |
>60 |
>100 |
>150 |
|||||||||||
相频率③/Hz |
>300 |
>110 |
>150 |
>150 |
>350 |
|
||||||||||||
使用环境温度/℃ |
-20~70(不带内置放大器);-20~60(带内置放大器) |
-20~60 |
||||||||||||||||
油液温度/℃ |
-20~80(推荐40~50) |
|||||||||||||||||
油液黏度/mm2·s-1 |
15~380(推荐30~45) |
|||||||||||||||||
工作油液 |
符合DIN51524矿物油ISO4406(C)18/16/13级 |
|||||||||||||||||
质量/kg |
1.1 |
3.56 |
3.65 |
10 |
11 |
9 |
20 |
60 |
||||||||||
①pp为工作压力。 ②工作压力为21MPa。 ③频率特性是在工作压力31.5MPa,输入信号幅值为额定值的25%,环境温度40℃±5℃,工作介质为HLP,由样本中该系列流量最大的阀得到的。 |
表2 博世力士乐电液伺服阀订货明细及结构原理图 |
|
①氟橡胶密封适用于符合DIN51524的液压油(HL,HLP)。 |

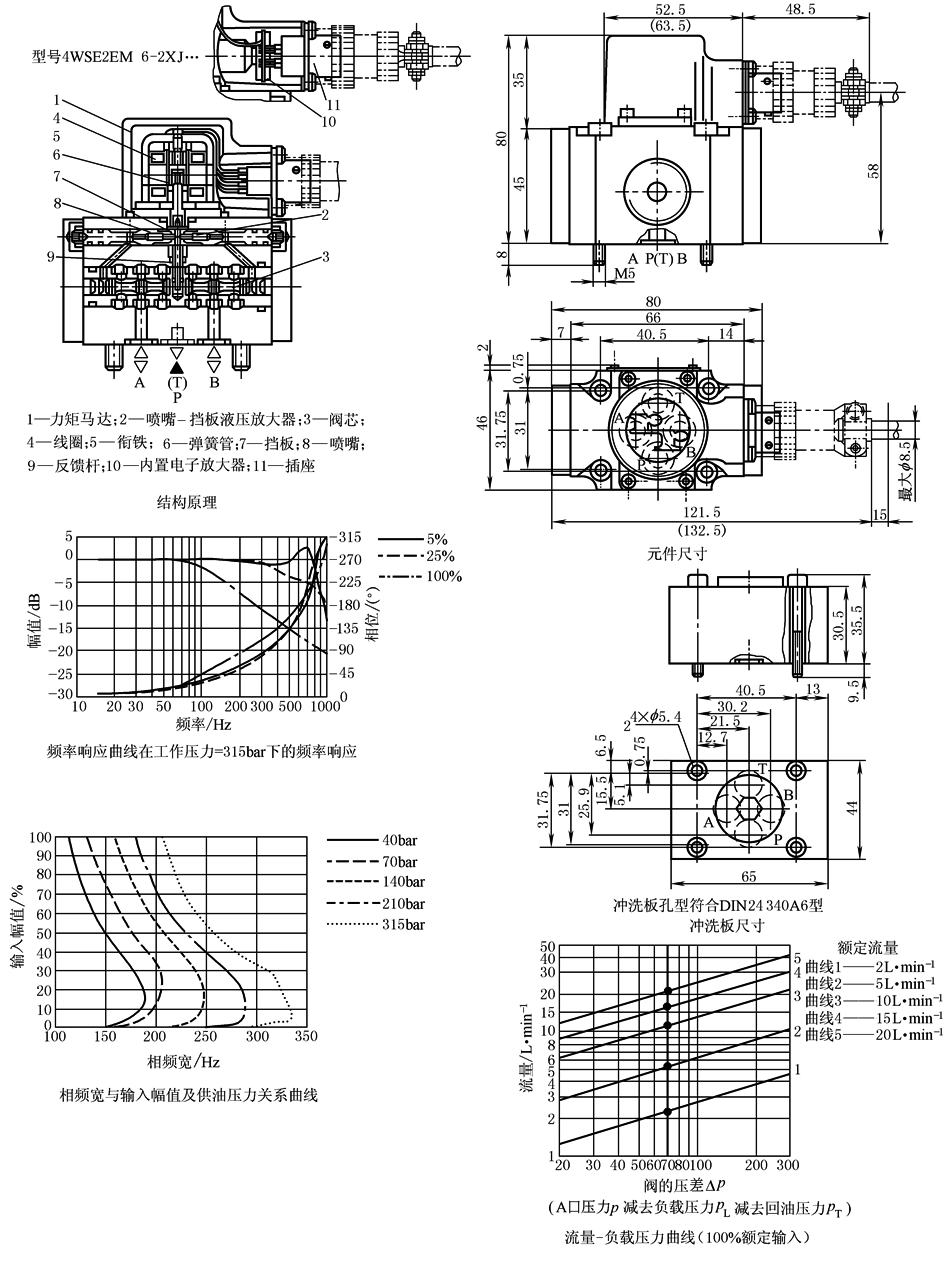

表3 博世力士乐4WSE2EM6-2X伺服阀结构原理,尺寸和主要静、动态性能 |
|
注:压力单位1bar=0.1MPa。 |

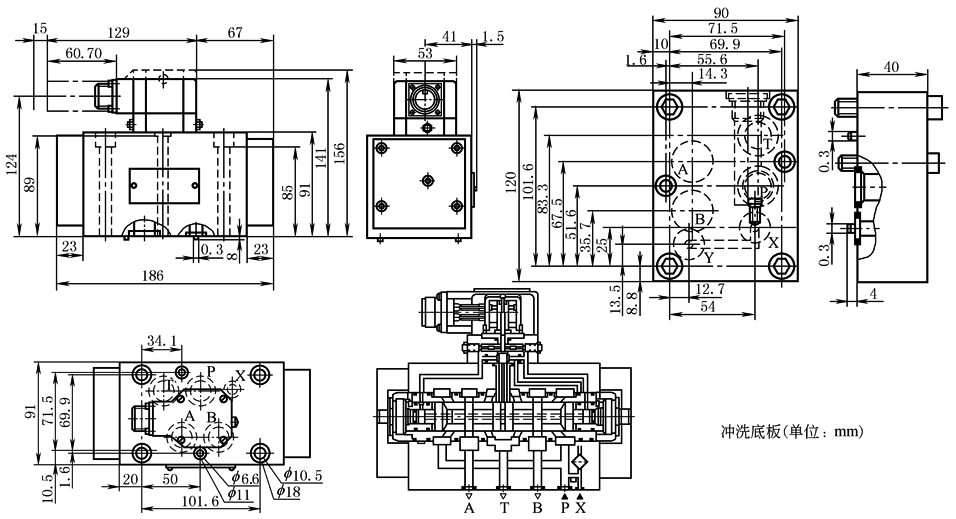

表4 博世力士乐伺服阀4WS(E)2EM(D)10尺寸及主要静、动态性能 |

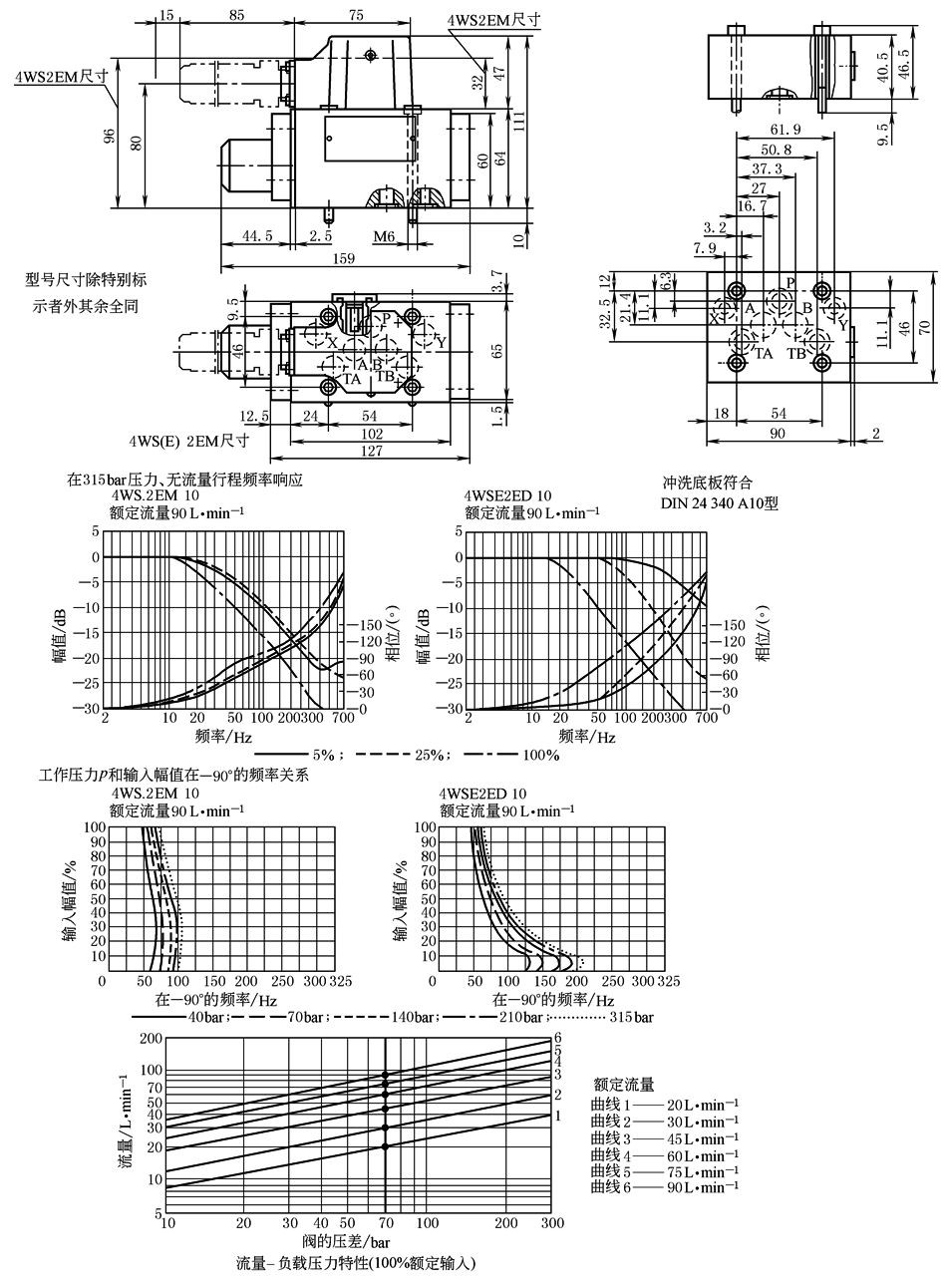

电与机械反馈/内置放大器,型号4WSE2ED 10-5X/…
|
注:压力单位1bar=0.1MPa |
表5 4WS2EM16和4WSE2ED16尺寸及其静、动态性能 |
||
元件尺寸 图中虚线4WSE2ED16的尺寸

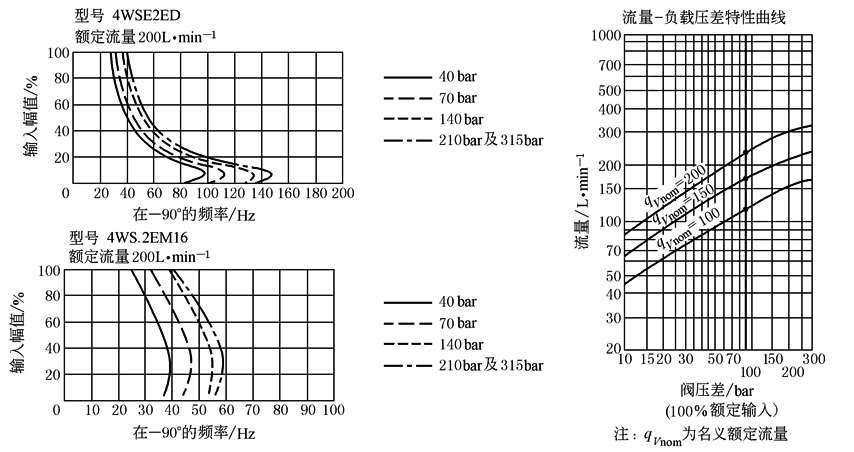

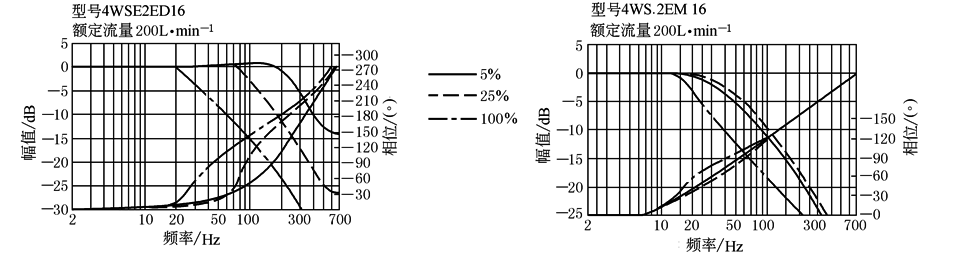

4WS2EM16结构原理图 (阀芯端部采用小控制面积改善动态性能) 频率响应特性(315bar压力,无流量行程) 工作压力p和输入幅值的频率关系 |
||
注:压力单位1bar=0.1MPa。 |
表6 博世力士乐电反馈三级电液伺服阀4WSE3EE(16,25,32)静、动态性能 |
|

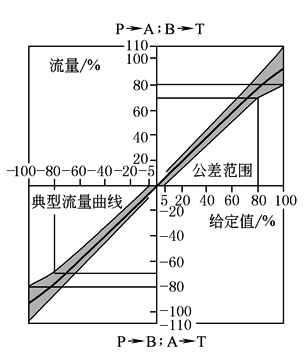

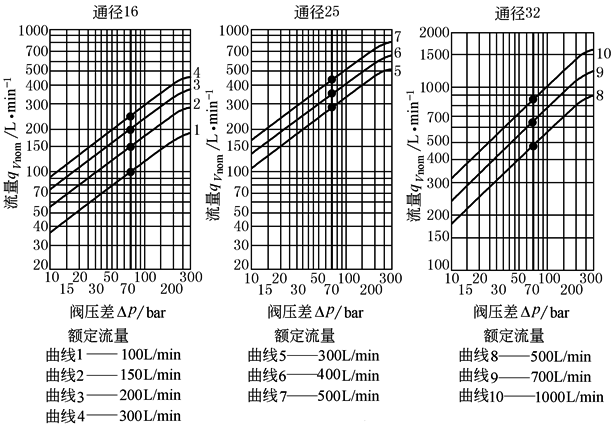

流量-负载特性(公差±10%),100%控制量 |
在恒定阀压差下的流量/输入信号特性的公差范围 |

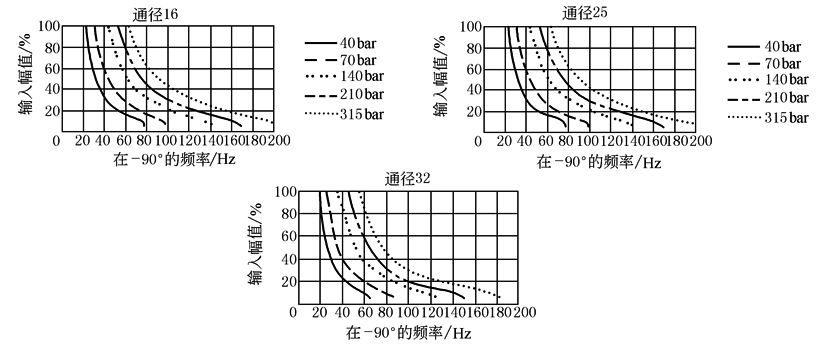

频率响应特性pp=315bar |
|

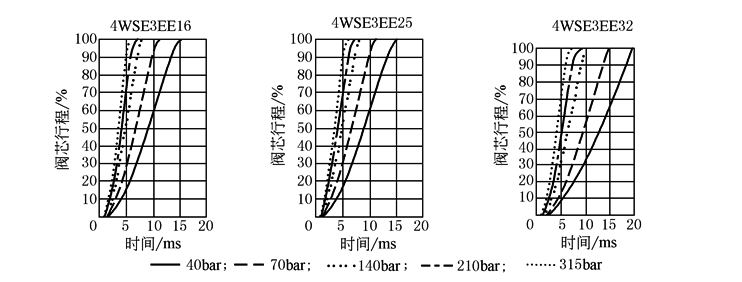

工作压力和输入幅值在-90°的频率关系 阶跃响应特性 |
|
注:压力单位1bar=0.1MPa。 |
