电液伺服阀的外形及安装尺寸

电液伺服阀主要产品分页导航

本页导航 广告链接

电液伺服阀的外形及安装尺寸

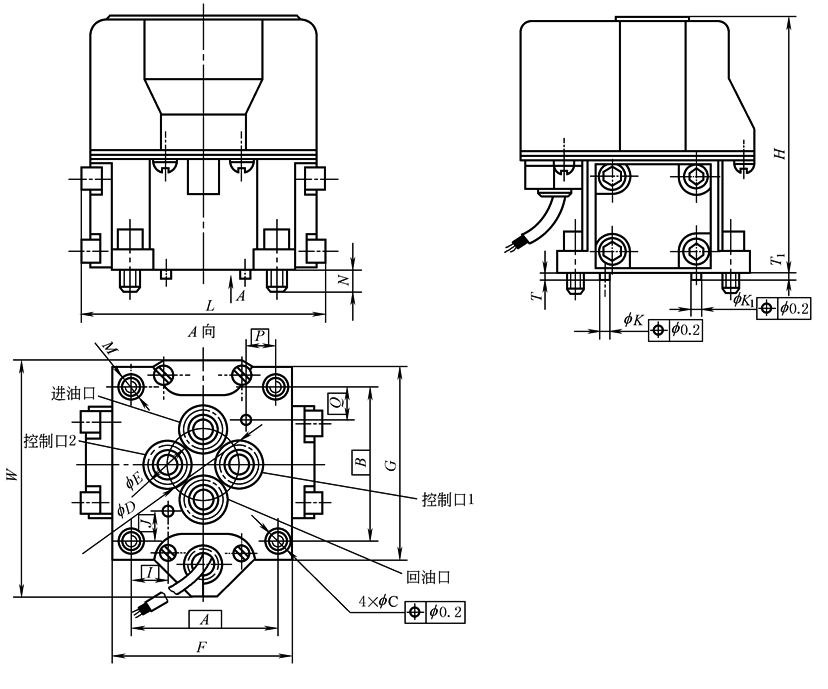

FF101、YF12、MOOG30、DOWTY30型电液伺服阀外形及安装尺寸

FF101、YF12、MOOG30和DOWTY30型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　mm

型号	A	B	C	D	E	F	G	H	I	J	备注
FF101	24	26	4.5	12.5	8	30	32.6	40.6	5	6
YF12	24	26	3.5	12.5	8		32	38.5
MOOG30	23.8	26.2	3.9	12.2	7.9	40.6	33.6	39.1
DOWTY30	23.8	26.2	4.5	12.2	7.9	29.7	30.2	37.8
型号	K	K₁	L	M	N	P	Q	T	T₁	W	备注
FF101	1.5		40.8	M4	5.5			2.5		39.5
YF12		1.5	41	M4	5.5	5	6		2	39.5
MOOG30										40.2
DOWTY30	1.6	1.6	49					1.5	1.5	30.2	电缆沿端盖方向伸出

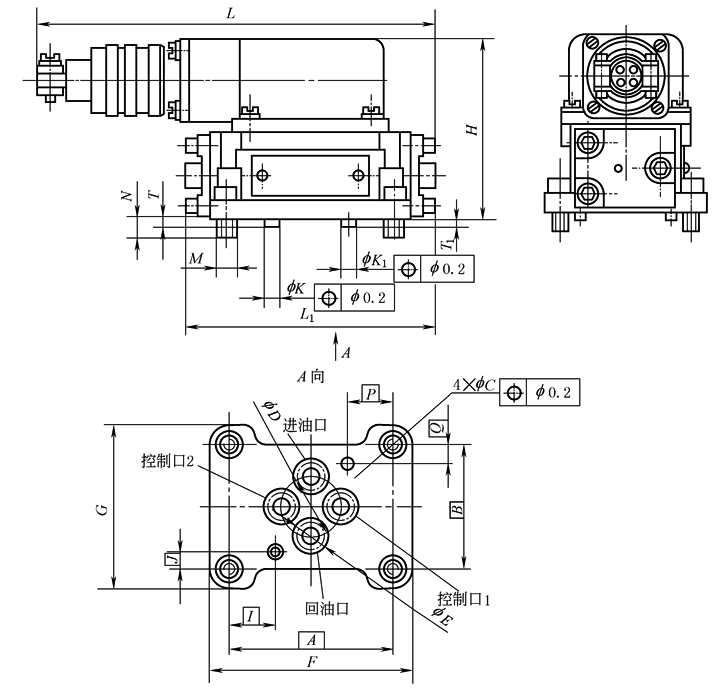

FF102、YF7、MOOG31、MOOG32、DOWTY31、DOWTY32型伺服阀外形及安装尺寸

FF102、YF7、MOOG31、MOOG32、DOWTY31和DOWTY32型伺服阀外形及安装尺寸　　　　　　mm

型号	A	B	C	D	E	F	G	H	I	J	K	K₁	L	L₁	M	N	P	Q	T	T₁
FF102	44	34	4.5	16	10	52	43	48	12	5	2.6	—	107	66	M4	5.7	—	—	2.5	—
YF7	44	34	4.5	16	10	52	43	47.5	12	5	2.5	—	102	66	M4	5.7	—	—	1.5	—
MOOG31	42.9	34.1	5.2	15.9	10.6	51.8	45.2	46.2	—	—	—	2.5	78.2	66			11.5	4.4	—	2
MOOG32	42.9	34.1	5.2	19.8	12.7	51.8	45.2	46.2	—	—	—	2.5	78.2	66			11.5	4.4	—	2
DOWTY31	42.8	34.1	5.2	15.9	10.7	51.8	44.7	46	—	—	—	2.5	75.4	66			11.5	4.4	—	2.5
DOWTY32	42.8	34.1	5.2	19.8	12.6	51.8	44.7	46	—	—	—	2.5	75.1	66			11.5	4.4	—	2.5

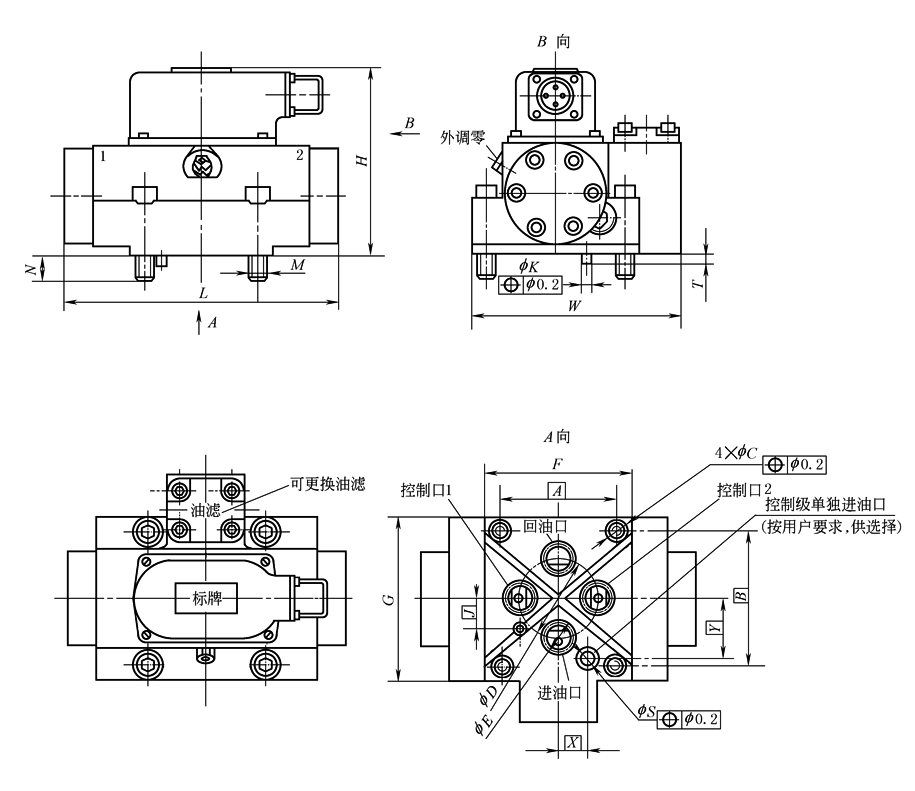

FF113、YFW10及MOOG72型电液伺服阀外形及安装尺寸

FF113、YFW10和MOOG72型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　mm

型号	A	B	C	D	E	F	G	H	J	备注
FF113	73	86	10.5	50.8	15.8	92	104	116	19
YFW10	73	86	10.5	50.8	16	94	104	116	19
MOOG72	72.3	85.7	10.3	50.8	18.9	90.4	103.1	114.3	19.1
型号	K	L	M	N	T	X	Y	W	S	备注
FF113	6	175	M10	15	7	19	38	130	12.7
YFW10	6	175	M10		6	19	36	130
MOOG72	6.3	170.7	M10		7.1	19.1	38.1	129	12.7

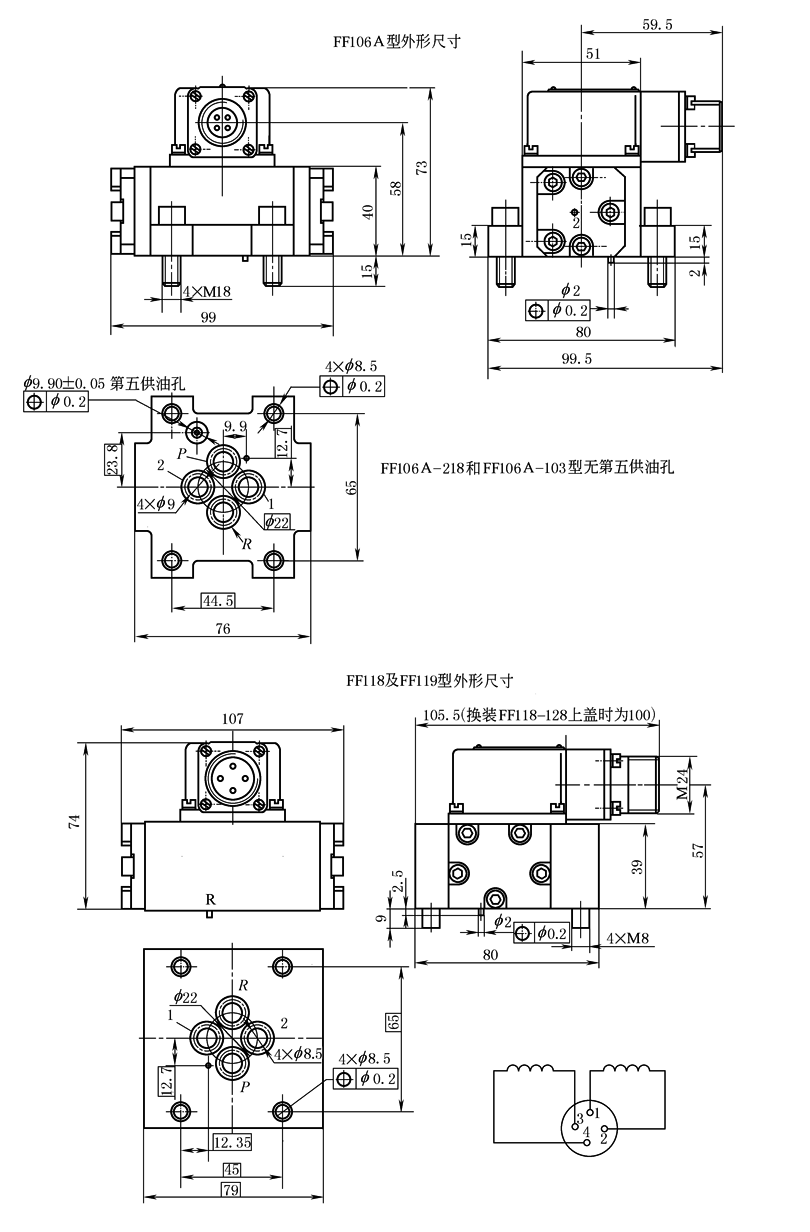

FF106A、FF118、FF119型伺服阀外形及安装尺寸

FF106A、FF118和FF119型伺服阀外形及安装尺寸

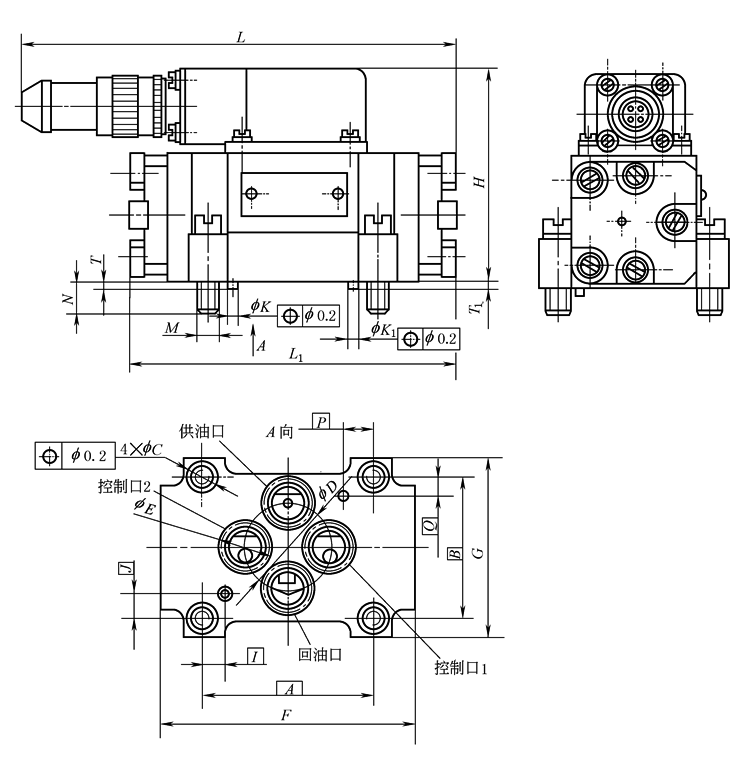

FF106、FF130、YF13、MOOG35及MOOG34型电液伺服阀外形及安装尺寸

FF106、FF130、YF13、MOOG35和MOOG34型电液伺服阀外形及安装尺寸　　　　　　　　　　mm

型号	A	B	C	D	E	F	G	H	I	J	备注
FF106	50	44	6.5	25	15.8	76	56	65	7	7
FF130	42.8	34.14	4.5	19.8	12.7	64	45	50
YF13	50	44	6.5	25	15.8	76	56	64.5	7	7
MOOG35	50.8	44.5	6.7	25.4	15.9	76.2	57.4	64
MOOG34	42.9	34.1	5.2	19.8	12.7		45.8	48.5
型号	K	K₁	L	L₁	M	N	P	Q	T	T₁	备注
FF106	2.5		130	97	M6	9			2
FF130	2.5		112.5	90	M4	10	11.53	4.37		2.5
YF13	2.5		117		M6				2
MOOG35		2.5	96	96			6.4	9.5		2.5
MOOG34		2.5	82	76.2			11.5	4.4		2
注：MOOG35和MOOG34型的L尺寸为不带插头的尺寸。MOOG34型两端盖与图示不同，为四个螺栓固定。

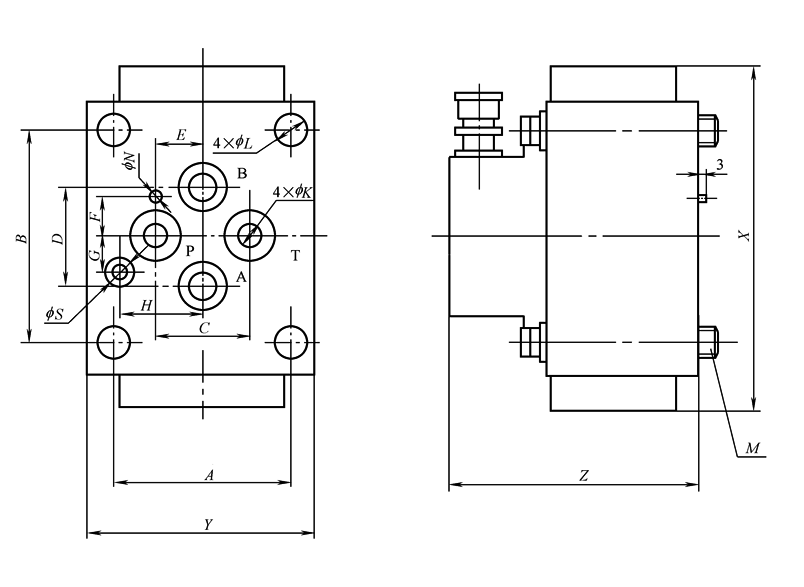

QDY系列电液伺服阀外形及安装尺寸

QDY系列电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号		A	B	C	D	E	F	G	H	S	K	L	N	X	Y	Z	M
QDY3	Q₀-125	86	73	51	51						20	11		224	110	141	M10
	Q₀-250	140	148	70	50						22	17		266	166	163	M16
	Q₀-500	166	140	90	84						40	17		339			M16
QDY4	Q₀-125	86	73	51	38						14	11		238	110	190	M10
QDY4	Q₀-250	120	120	60	50						25	17		270	146	233	M16
QDY5		65	44.4	22	22	13	10				10	9	2		81		M8
QDY6		65	44.4	22	22	13	10	11	24	6	10	9	2	90	81	75	M8
QDY8		65	44.4	22	22	13	10				10	9	2	125	81	75	M8
QDY11	Q₀-125	86	73	51	51	19	25.5	19	38	8	18	11	3	139	129	11	M10
QDY11	Q₀-250	86	73	51	51	19	25.4	19	38	8	20	11	2	180	129	136	M10
QDY10		86	73	51	51			19	38	8	18	11	3	139	129	124	M10
QDY12		65	44.4	22	22	13	10	11	24	6	10	9	2	90	113	75	M8
QDY14		46	60	22	22	13	10				10	6.8	2	94	56	76	M6
QDY15		34	43	16	16	13	10				5	5.8	2	89	52	79	M5

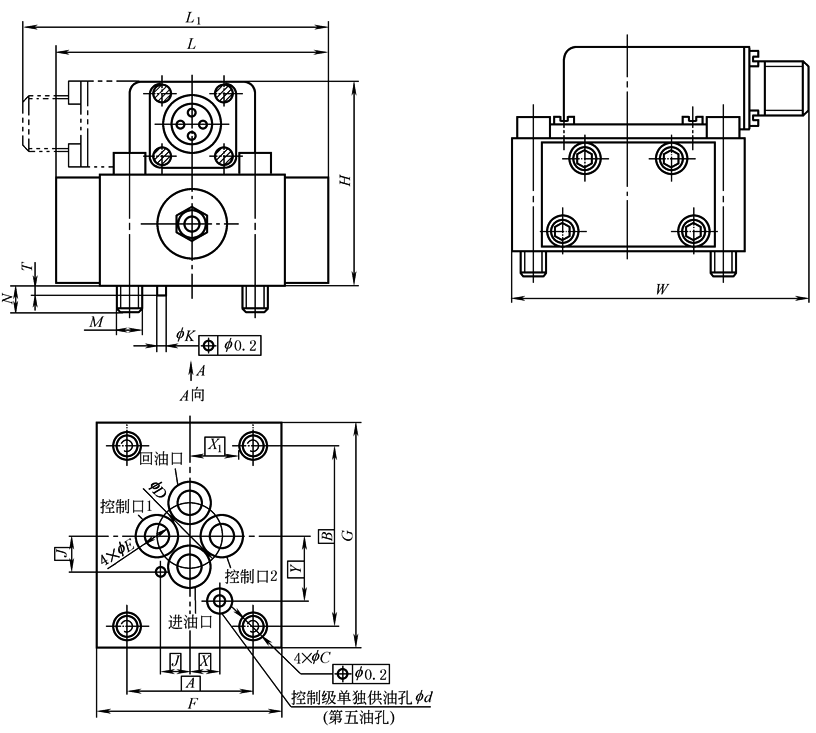

FF131、YFW06、QYSF-3Q、DOWTY及MOOG78型伺服阀外形及安装尺寸

FF131、YFW06、QYSF-3Q、DOWTY45514659和MOOG78型伺服阀外形及安装尺寸　　　　　mm

型号	A	B	Φ C	Φ D	Φ E	F	G	H	I	J
FF131	44.5	65	8.5	22.5	12.7	69	81	70	9.9	12.7
YFW06	44.5	65	8.5	22.5	14.5	66	81	65.1	10	12.7
QYSF-3Q	44.5	65	8.5	24		66	82	72
	44.5	65.1	8.3	22.2	14.2	64.8	81.3	67.8	9.9	12.7
MOOG78	92	60.3	8.5	44.5	16	77.2	111.8	103.4	20.6	20.6
型号	Φ K	L	L₁	M	X	Y	Φ d	W	N	T
FF131	2.3	96	94	M8	9.9	23.8	12.7	94	9	2.5
YFW06	2.5	86		M8						23.1
QYSF-3Q		92	91
	2.4	97.6		M8					14.3	3.1
MOOG78	3.0	146		M8				145.9		3.1
注：表中各阀外形相差较大，外形尺寸只表示其所占安装空间。

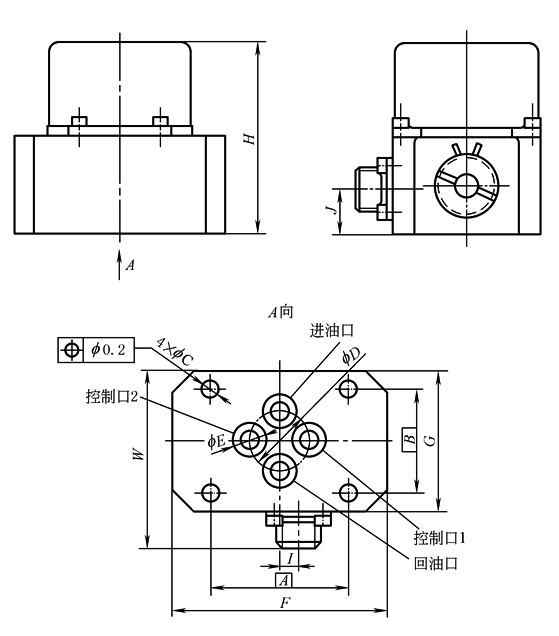

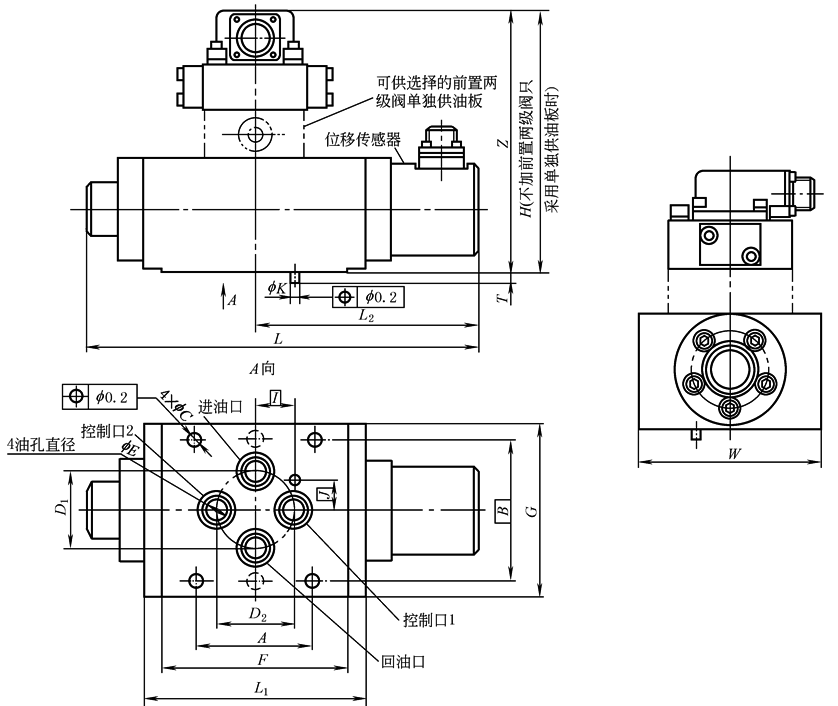

FF109及DYSF-3G型电反馈三级阀外形及安装尺寸

FF109和DYSF-3G-型电反馈三级阀外形及安装尺寸　　　　　　　　　　　　　　　　　　mm

型号	A	B	C	D₁	D₂	E	F	G	H	先导阀
FF109	76.2	80	10.5	38	38	18	143	102	118	FF102
DYSF-3G-1	76.4	100	10.7	42	42		125	120	139	DYSF-3Q
DYSF-3G-11	90	105	10.7	50	50		130	130	177	DYSF-3Q
型号	I	J	K	L	L₁	L₂	T	W	Z	先导阀
FF109				218.1	143	133.5		102.8		FF102
DYSF-3G-1				250	125			120		DYSF-3Q
DYSF-3G-11				2268	170	168		130		DYSF-3Q
注：1．表中所列各阀外形相差极大，外廓尺寸只提供该阀所占安装空间。 2．尺寸Z随先导阀和先导级是否单独供油而变。

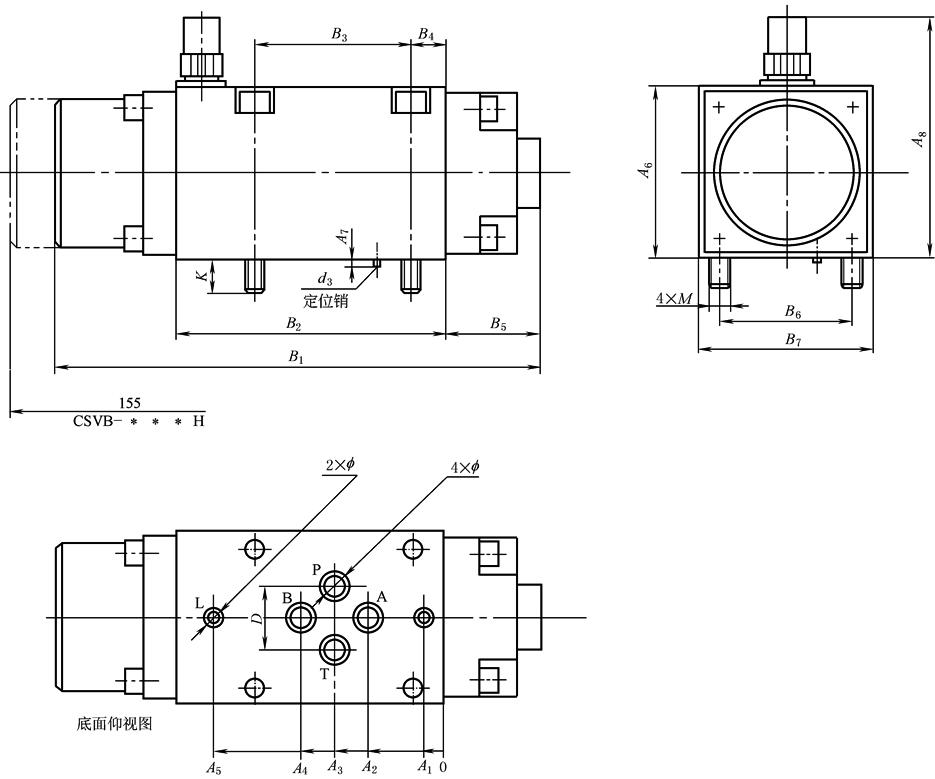

SV(CSV)和SVA型电液伺服阀外形及安装尺寸

SV(CSV)和SVA型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号	A₁	A₂	A₃	A₄	A₅	A₆	A₇	A₈	B₁	B₂	B₃
SV8	10.5	27.5	40	52.5	87	65	2.5		170	102	52
SV10	20	44.5	70	95.5	120	90	2.5		258	161	73
SVA8	15.5	32.5	45	57.5	92	65	2.5	100	175	107	52
SVA10	30	54.5	80	105.5	130	95	2.5	130	270	169	73
型号	B₄	B₅	B₆	B₇	D	d₃	2×Φ	4×Φ	K	M	备注
SV8	14	30	52	65	25	Φ 2.5	4	10	12	M8
SV10	33.5	37	86	108	51	Φ 3	5	18	14.5	M10
SVA8	19	30	52	65	25	Φ 2.5	4	10	14	M8
SVA10	43.5	41	86	108	51	Φ 2.5	5	19	14.5	M10

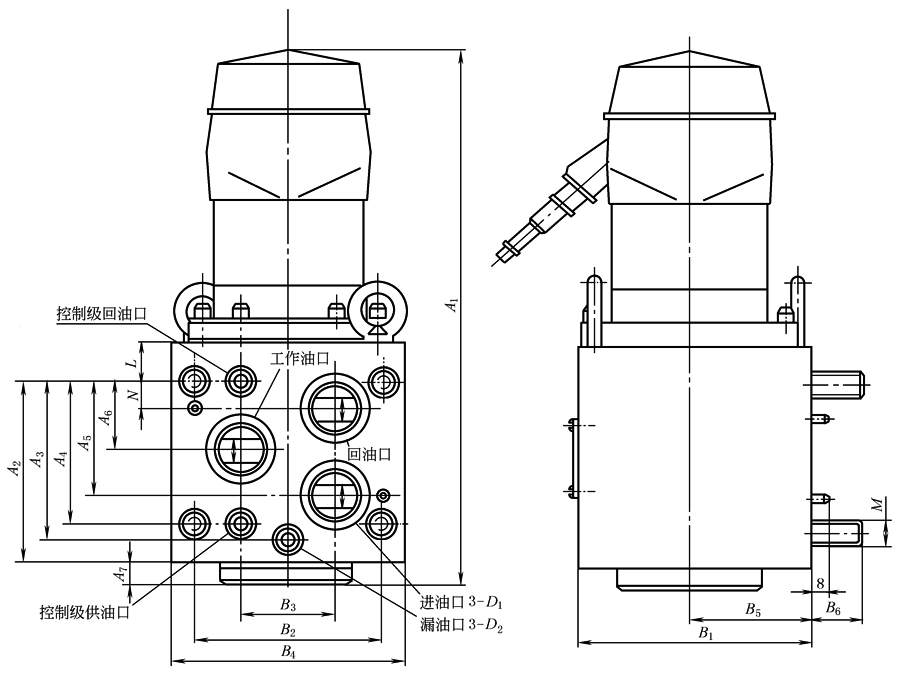

YJ741、YJ742及YJ861型电液伺服阀外形及安装尺寸

YJ741、YJ742和YJ861型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　mm

型号	A₁	A₂	A₃	A₄	A₅	A₆	A₇	N	L
YJ741	290	115	75	70	55	35	14	15	20
YJ742	309	143	104	104	74	46	12	18	23
YJ861	344	175	139	127	103	64	12	27	21
型号	B₁	B₂	B₃	B₄	B₅	B₆	3-D₁	3-D₂	M
YJ741	120	96	50	115	60	17	Φ 24	Φ 10	M12
YJ742	152	120	60	150	78	25	Φ 32	Φ 10	M16
YJ861	178	144	64	166		25	Φ 45	Φ 10	M18

CSDY型及Abex型电液伺服阀外形及安装尺寸

CSDY和Abex型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号	A	B	C	D	E	F	G	H	I	J	L	W	(实际外形与图示的差异)
CSDY1	43	34	5.5	16	4.5	60	44				-
CSDY3	51	44	6.5	25	10	82	64				-
CSDY5	86	73	8.5	35	12	110	85				-
Abex410	42.8	34.1	5.1	15.9		60.7	44.8	61.7	6.1	15.2	-	59.3
Abex415	42.9	34.1	5.1	19.8		70.3	44.8	61.7	6.1	15.2	-	59.3
Abex420	50.8	44.5	6.9	25.4			60.2	71.1	7.6	18.3	100.1	70.2	两端盖突出壳体，总外形长为L
Abex425	88.9	44.5	8.3	34.9		108	57.7	80.8	17.5	27.8	131.3	72.9	两端盖为平板，三螺钉固定，总外形长为L

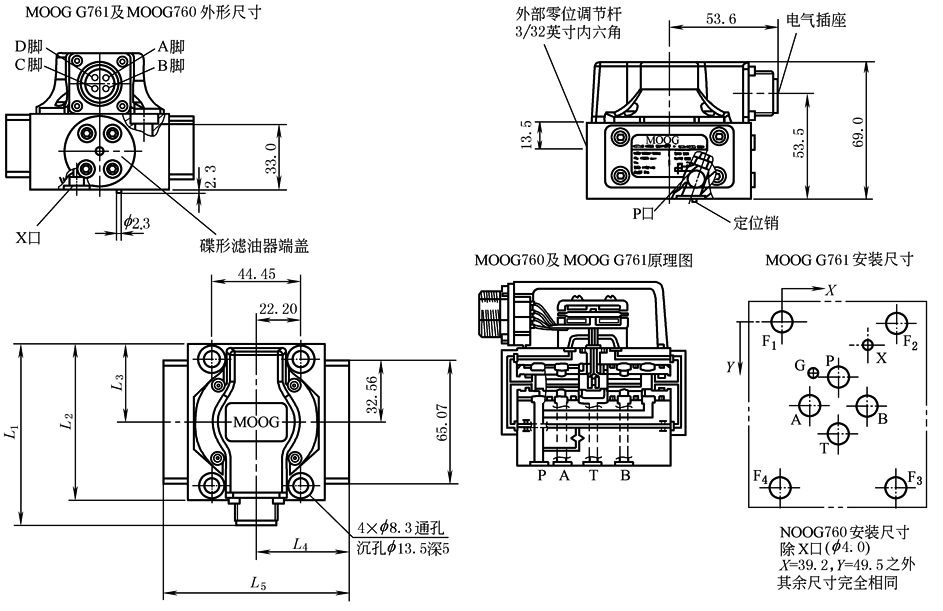

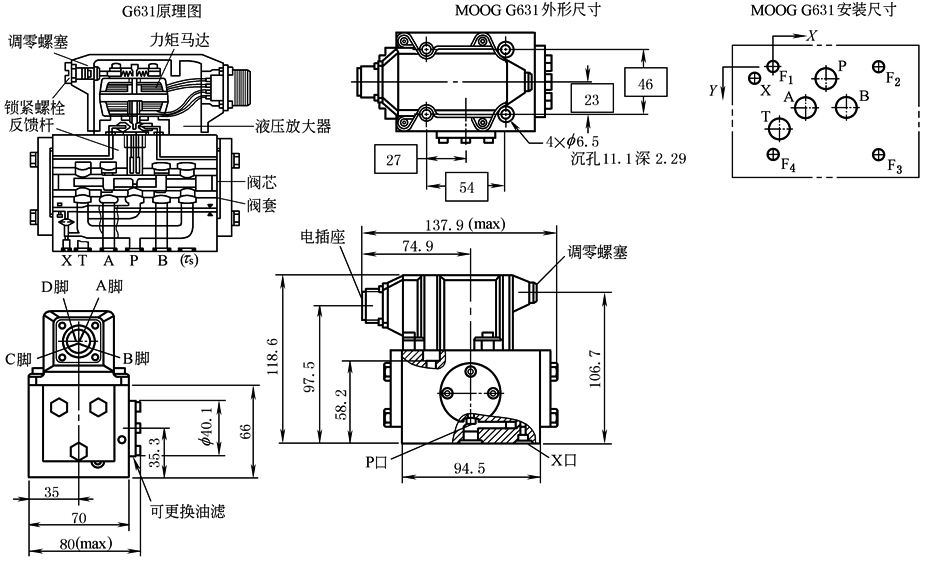

MOOG760、MOOG G761及MOOG G631型电液伺服阀外形及安装尺寸

MOOG760、MOOG G761和MOOG G631型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　mm

坐标	P	A	B	T	X	F₁	F₂	F₃	F₄
尺寸	Φ 11.2	Φ 11.2	Φ 11.2	Φ 11.2	Φ 5.3	M6	M6	M6	M6
X	27	16.7	37.3	3.2	-9	0	54	54	0
Y	6.3	21.4	21.4	32.5	-6.4	0	0	46	46

b22d6d41bb

型号

L₁

L₂

L₃

L₄

L₅

坐标

F₁

F₂

F₃

F₄

尺寸

Φ 7.9

Φ 4.0

Φ 3.6

MOOG G761

94.1

40.5

46.7

93.5

22.2

11.1

33.3

22.2

33.3

12.3

44.4

MOOG760

97.3

87.4

43.7

21.4

32.5

43.6

8.7

19.8

65.0

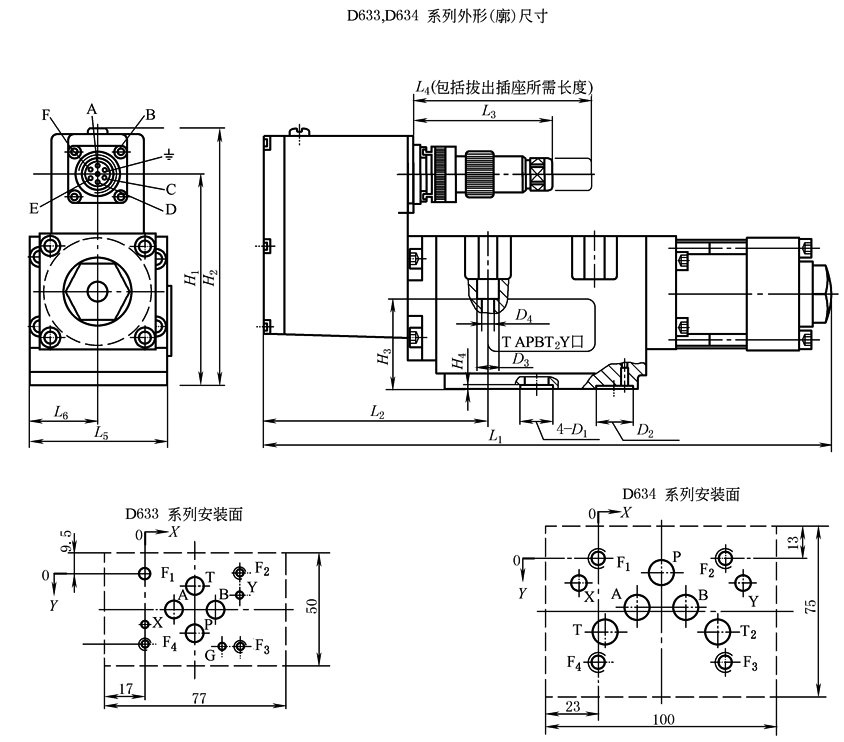

MOOG D633、D634系列直动式电液伺服阀外形及安装尺寸

MOOGD633、D634系列直动式电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　mm

注意：

1.符合ISO4401-05-05-0-94标准

若阀工作在以下状态时，必须使用阀口Y：

— 三通或四通阀，且p_T＞0.5MPa时；

— 阀以2×2型式外接时

2.安装螺钉时的扭矩为13N·m

3.阀安装面的平面度小于0.025mm，表面粗糙度优于R_a0.8

D633，D634系列安装尺寸

X口不能钻孔，阀上无此孔的密封圈

型号

坐标

T₂

F₁

F₂

F₃

F₄

D633

尺寸

Φ 7.5

Φ 3.3

21.5

12.7

30.2

21.5

40.5

25.9

15.5

5.1

-0.75

31.75

D634

尺寸

Φ 11.2

16.7

37.3

3.2

50.8

6.3

21.4

32.5

D633，D634系列外形尺寸

型号

L₁

L₂

L₃

L₄

L₅

L₆

H₁

H₂

H₃

H₄

D₁

D₂

D₃

D₄

D633

239

116

113

1.3

Φ 12.4

Φ 11

Φ 9.5

Φ 5.4

D634

290

116

122

148

1.3

Φ 15.7

Φ 18.7

Φ 11

Φ 6.5

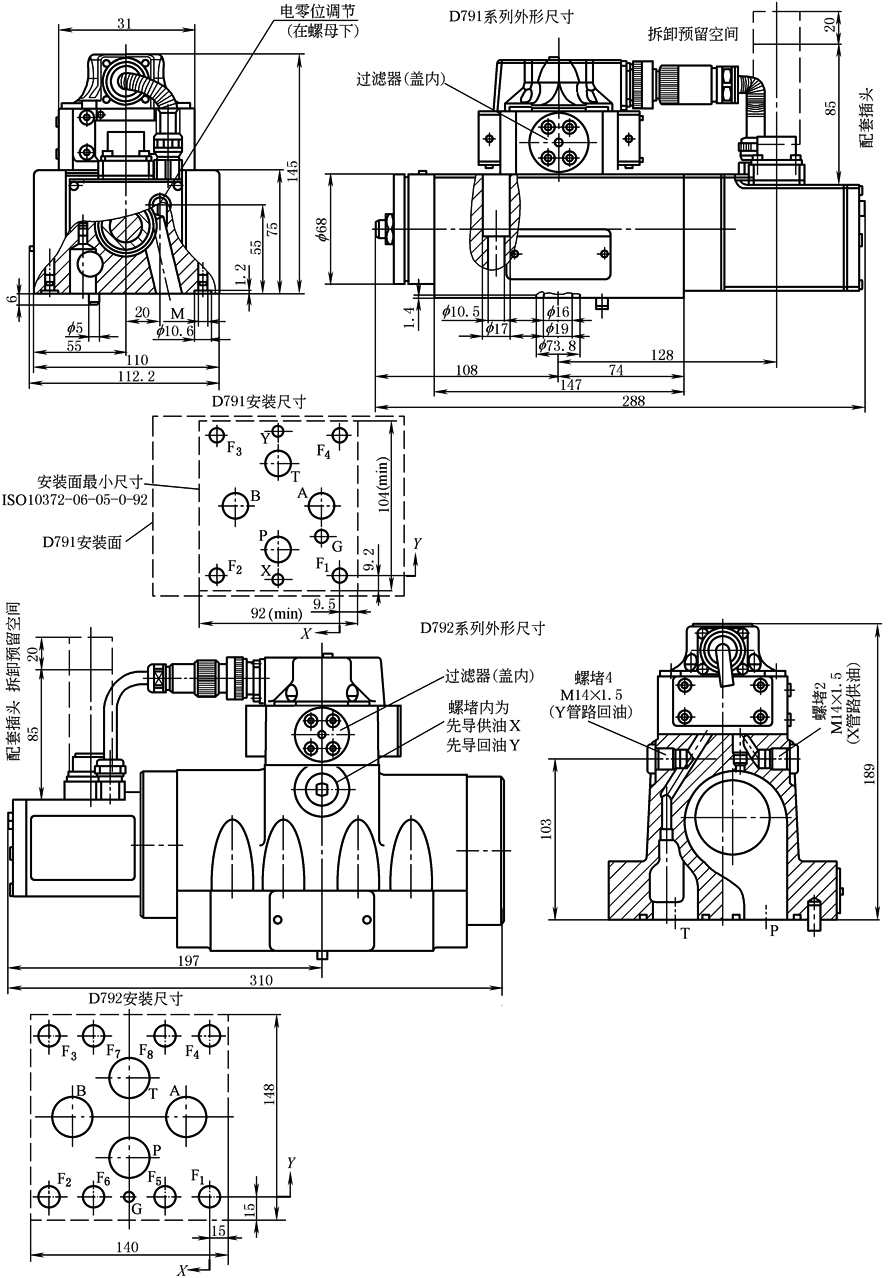

MOOG D791和D792型电反馈三级阀外形及安装尺寸

MOOG D791和D792型电反馈三级阀外形及安装尺寸mm

坐标	P	A	B	T	G	X	Y	F₁	F₂	F₃	F₄
尺寸	Φ 16	Φ 16	Φ 16	Φ 16	Φ 8	Φ 6	Φ 6	M10	M10	M10	M10
X	36.5	11.1	61.9	36.5	11.1	36.5	36.5	0	73	73	0
Y	17.4	42.8	42.8	68.2	23.7	-2.6	88.2	0	0	85.6	85.6

坐标	P	A	B	T	G	F₁	F₂	F₃	F₄	F₅	F₆	F₇	F₈
尺寸	Φ 28	Φ 28	Φ 28	Φ 28	Φ 8	M16	M16	M16	M16	M16	M16	M16	M16
X	55.4	15.8	95.0	55.4	55.4	0	110.8	110.8	0	31.5	79.3	79.3	31.5
Y	30.1	58.7	58.7	87.3	0	0	0	117.4	117.4	0	0	117.4	117.4

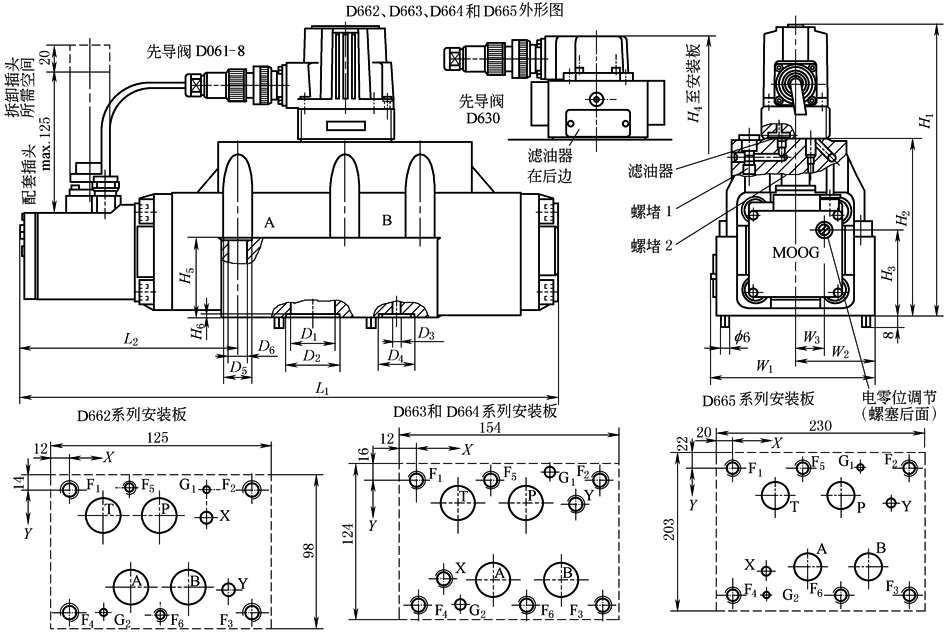

MOOG D662～D665系列电液伺服阀外形及安装尺寸

MOOGD662~D665系列电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm
安装面须符合ISO 4401-08-07-0-94标准。对最大流量，安装板的P、T、A和B口直径必须分别为20mm(D662系列)，28mm(D663系列)，32mm(664系列)，50mm(665系列)。安装面平面度在100mm距离内小于等于0.01mm，表面粗糙度R_a＜0.8μm D662~D665系列安装尺寸
D662	P		A		T		B		X			Y		G₁		G₂		F₁		F₂			F₃		F₄		F₅		F₆
尺寸	Φ 20		Φ 20		Φ 20		Φ 20		Φ 6.3			Φ 6.3		Φ 4		Φ 4		M10		M10			M10		M10		M6		M6
X	50		34.1		18.3		65.9		76.6			88.1		76.6		18.3		0		101.6			101.6		0		34.1		50
Y	14.3		55.6		14.3		55.6		15.9			57.2		0		69.9		0		0			69.9		69.9		-1.6		72.5
D663	P		A		T		B		X			Y		G1		G2		F1		F2			F3		F4		F5		F6
尺寸	Φ 28		Φ 28		Φ 28		Φ 28		Φ 11.2			Φ 11.2		Φ 7.5		Φ 7.5		M12		M12			M12		M12		M12		M12
X	77		53.2		29.4		100.8		17.5			112.7		94.5		29.4		0		130.2			130.2		0		53.2		77
Y	17.5		74.6		17.5		74.6		73			19		-4.8		92.1		0		0			92.1		92.1		0		92.1
D664	P		A		T		B		X			Y		G₁		G₂		F₁		F₂			F₃		F₄		F₅		F₆
尺寸	Φ 32		Φ 32		Φ 32		Φ 32		Φ 11.2			Φ 11.2		Φ 7.5		Φ 7.5		M12		M12			M12		M12		M12		M12
X	77		53.2		29.4		100.8		17.5			112.7		94.5		29.4		0		130.2			130.2		0		53.2		77
Y	17.5		74.6		17.5		74.5		73			19		-4.8		92.1		0		0			92.1		92.1		0		92.1
D665	P		A		T		B		X			Y		G₁		G₂		F₁		F₂			F₃		F₄		F₅		F₆
尺寸	Φ 50		Φ 50		Φ 50		Φ 50		Φ 11.2			Φ 11.2		Φ 7.5		Φ 7.5		M20		M20			M20		M20		M20		M20
X	114.3		82.5		41.3		147.6		41.3			168.3		147.6		41.3		0		190.5			190.5		0		76.2		114.3
Y	35		123.8		35		123.8		130.2			44.5		0		158.8		0		0			158.8		158.8		0		158.8
D662~D665外形尺寸
型号	L₁	L₂		W₁		W₂		W₃		H₁	H₂		H₃		H₄		H₅		H₆		D₁	D₂		D₃		D₄		D₅		D₆
D662	317	154		95		49		20		190	107		51		181		45		2		Φ 20	Φ 26.5		Φ 7		Φ 13.9		Φ 18		Φ 18
D663	385	157		118		58		20		213	130		63		204		57		2		Φ 32	Φ 39		Φ 6.3		Φ 25		Φ 20		Φ 13.5
D664	385	157		118		58		20		213	130		63		204		57		2		Φ 32	Φ 39		Φ 6.3		Φ 25		Φ 20		Φ 13.5
D665	497	171		200		99		20		349	229		112		388		59		2.8		Φ 50	Φ 60		Φ 3.2		Φ 17		Φ 33		Φ 22

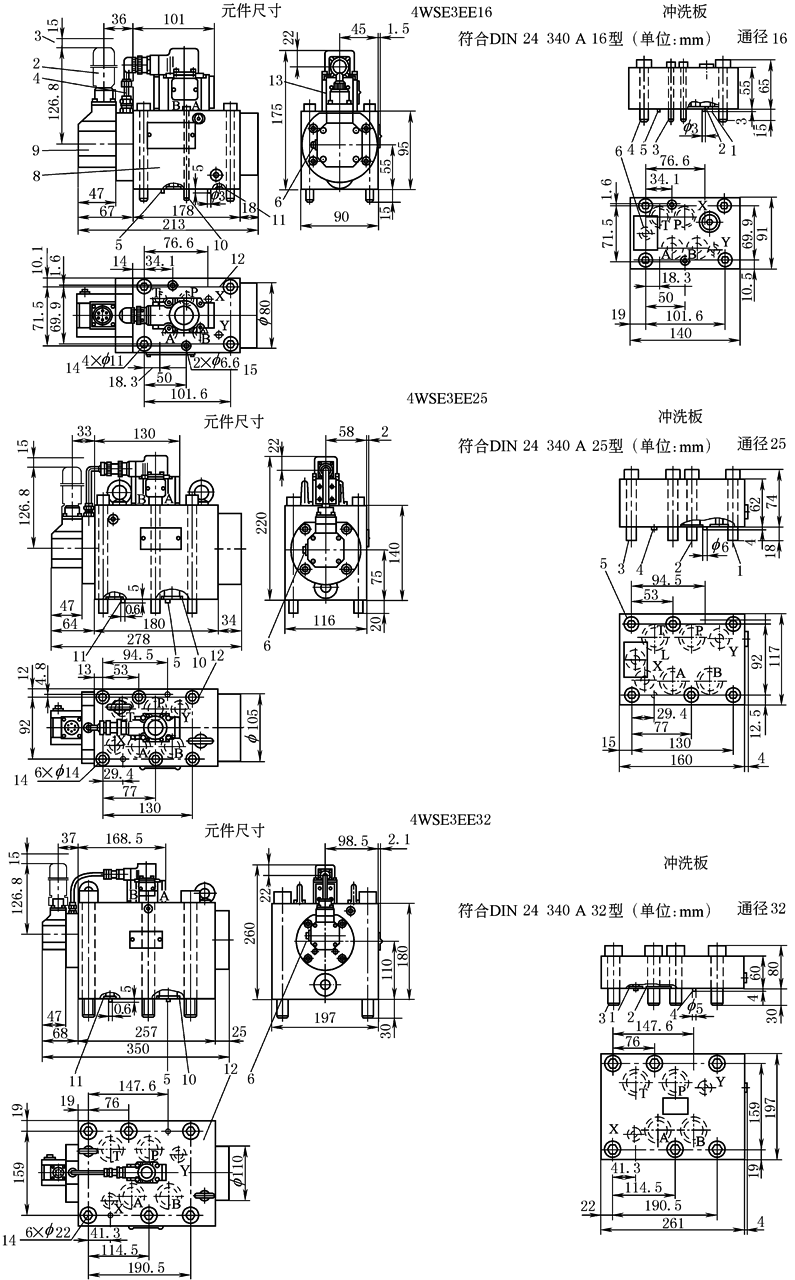

博世力士乐电反馈三级阀4WSE3EE(16、25、32)尺寸

博世力士乐电反馈三级阀4WSE3EE(16、25、32)尺寸
