花纹钢板(GB/T 3277-1991)
花纹钢板(GB/T 3277-1991)
|
花纹钢板(GB/T 3277—1991) |
||||
|---|---|---|---|---|
|
|
||||
|
基本厚度/mm |
基本厚度允许偏差/mm |
理论重量/kg·m-2 |
||
|
菱 形 |
扁 豆 形 |
圆 豆 形 |
||
|
2.5 |
±0.3 |
21.6 |
21.3 |
21.1 |
|
3.0 |
±0.3 |
25.6 |
24.4 |
24.3 |
|
3.5 |
±0.3 |
29.5 |
28.4 |
28.3 |
|
4.0 |
±0.4 |
33.4 |
32.4 |
32.3 |
|
4.5 |
±0.4 |
37.3 |
36.4 |
36.2 |
|
5.0 |
+0.4 -0.5 |
42.3 |
40.5 |
40.2 |
|
5.5 |
+0.4 -0.5 |
46.2 |
44.3 |
44.1 |
|
6.0 |
+0.5 -0.6 |
50.1 |
48.4 |
48.1 |
|
7.0 |
+0.6 -0.7 |
59.0 |
52.6 |
52.4 |
|
8.0 |
+0.6 -0.8 |
66.8 |
56.4 |
56.2 |
|

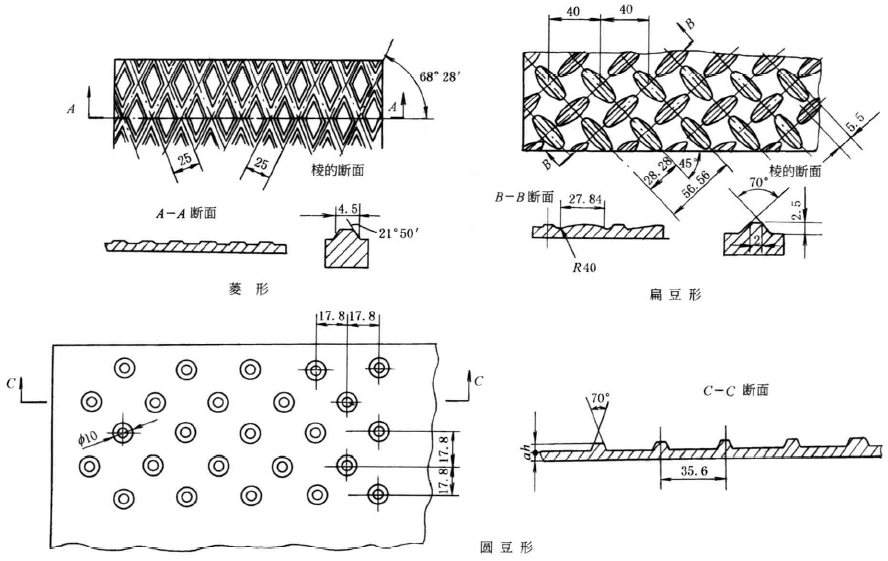

注：1.本标准适用于碳素结构钢、船体用结构钢、高耐候性结构热轧菱形、扁豆形、圆豆形的花纹钢板。 2.花纹钢板的长度为2000～12000mm，按100mm进级。宽度为600～1800mm，按50mm进级。 3.花纹钢板用钢牌号按GB/T 700(碳素结构钢)、GB/T 712(船体用结构钢)和GB/T 4171(高耐候性结构钢)的规定供应。 4.钢板以热轧状态交货。 |
||||
