O形密封圈，其截面呈圆形,形状简单,制造容易,成本低廉，使用温度范围可从-60℃到200℃。使用不同材料的O形圈，大多可以满足各种介质和各种运动条件的要求。
O形圈有如下特点：
①密封部位结构简单，安装部位紧凑，质量较轻；
②有自密封作用，往往只用一个密封件便能完成密封，密封性能较好，用作静密封时几乎可以做到没有泄漏；
③用于往复运动时，在往复行程中密封性能不变，泄漏很小，只在速度较高时才有些泄漏；
④运动摩擦阻力很小，对于压力交变的场合也能适应；
⑤尺寸和沟槽已标准化，成本低，便于使用和外购。

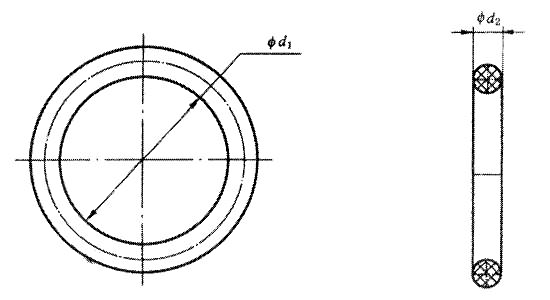

一般应用的O形圈内径、截面直径尺寸和公差（G系列）(摘自GB/T3452.1-2005)

注：1．表中“×”表示包括的规格。
2．本表的单位是mm。

ｄ1\|尺寸	ｄ1\|公差	1.80±0.08	2.65±0.09	3.55±0.10	5.30±0.13	7.00±0.15
2.5	±0.13	×
2.8	±0.13	×
3.15	±0.14	×
3.55	±0.14	×
3.75	±0.14	×
4	±0.14	×
4.5	±0.15	×
4.75	±0.15	×
4.87	±0.15	×
5	±0.15	×
5.15	±0.15	×
5.3	±0.15	×
5.6	±0.16	×
6	±0.16	×
6.3	±0.16	×
6.7	±0.16	×
6.9	±0.16	×
7.1	±0.16	×
7.5	±0.17	×
8	±0.17	×
8.5	±0.17	×
8.75	±0.18	×
9	±0.18	×
9.5	±0.18	×
9.75	±0.18	×
10	±0.19	×
10.6	±0.19	×	×
11.2	±0.20	×	×
11.8	±0.20	×	×
12.1	±0.21	×	×
12.5	±0.21	×	×
12.8	±0.21	×	×
13.2	±0.21	×	×
14	±0.22	×	×
14.5	±0.22	×	×
15	±0.22	×	×
15.5	±0.23	×	×
16	±0.23	×	×
17	±0.24	×	×
18	±0.25	×	×	×
19	±0.25	×	×	×
20	±0.26	×	×	×
20.6	±0.26	×	×	×
21.2	±0.27	×	×	×
22.4	±0.28	×	×	×
23	±0.29	×	×	×
23.6	±0.29	×	×	×
24.3	±0.30	×	×	×
25	±0.30	×	×	×
25.8	±0.31	×	×	×
26.5	±0.31	×	×	×
27.3	±0.32	×	×	×
28	±0.32	×	×	×
29	±0.33	×	×	×
30	±0.34	×	×	×
31.5	±0.35	×	×	×
32.5	±0.36	×	×	×
33.5	±0.36	×	×	×
34.5	±0.37	×	×	×
35.5	±0.38	×	×	×
36.5	±0.38	×	×	×
37.5	±0.39	×	×	×
38.7	±0.40	×	×	×
40	±0.41	×	×	×	×
41.2	±0.42	×	×	×	×
42.5	±0.43	×	×	×	×
43.7	±0.44	×	×	×	×
45	±0.44	×	×	×	×
46.2	±0.45	×	×	×	×
47.5	±0.46	×	×	×	×
48.7	±0.47	×	×	×	×
50	±0.48	×	×	×	×
51.5	±0.49		×	×	×
53	±0.50		×	×	×
54.5	±0.51		×	×	×
56	±0.52		×	×	×
58	±0.54		×	×	×
60	±0.55		×	×	×
61.5	±0.56		×	×	×
63	±0.57		×	×	×
65	±0.58		×	×	×
67	±0.60		×	×	×
69	±0.61		×	×	×
71	±0.63		×	×	×
73	±0.64		×	×	×
75	±0.65		×	×	×
77.5	±0.67		×	×	×
80	±0.69		×	×	×
82.5	±0.71		×	×	×
85	±0.72		×	×	×
87.5	±0.74		×	×	×
90	±0.76		×	×	×
92.5	±0.77		×	×	×
95	±0.79		×	×	×
97.5	±0.81		×	×	×
100	±0.82		×	×	×
103	±0.85		×	×	×
106	±0.87		×	×	×
109	±0.89		×	×	×	×
112	±0.91		×	×	×	×
115	±0.93		×	×	×	×
118	±0.95		×	×	×	×
122	±0.97		×	×	×	×
125	±0.99		×	×	×	×
128	±1.01		×	×	×	×
132	±1.04		×	×	×	×
136	±1.07		×	×	×	×
140	±1.09		×	×	×	×
142.5	±1.11		×	×	×	×
145	±1.13		×	×	×	×
147.5	±1.14		×	×	×	×
150	±1.16		×	×	×	×
152.5	±1.18			×	×	×
155	±1.19			×	×	×
157.5	±1.21			×	×	×
160	±1.23			×	×	×
162.5	±1.24			×	×	×
165	±1.26			×	×	×
167.5	±1.28			×	×	×
170	±1.29			×	×	×
172.5	±1.31			×	×	×
175	±1.33			×	×	×
177.5	±1.34			×	×	×
180	±1.36			×	×	×
182.5	±1.38			×	×	×
185	±1.39			×	×	×
187.5	±1.41			×	×	×
190	±1.43			×	×	×
195	±1.46			×	×	×
200	±1.49			×	×	×
203	±1.51				×	×
206	±1.53				×	×
212	±1.57				×	×
218	±1.61				×	×
224	±1.65				×	×
227	±1.67				×	×
230	±1.69				×	×
236	±1.73				×	×
239	±1.75				×	×
243	±1.77				×	×
250	±1.82				×	×
254	±1.84				×	×
258	±1.87				×	×
261	±1.89				×	×
265	±1.91				×	×
268	±1.92				×	×
272	±1.96				×	×
276	±1.98				×	×
280	±2.01				×	×
283	±2.03				×	×
286	±2.05				×	×
290	±2.08				×	×
295	±2.11				×	×
300	±2.14				×	×
303	±2.16				×	×
307	±2.19				×	×
311	±2.21				×	×
315	±2.24				×	×
320	±2.27				×	×
325	±2.30				×	×
330	±2.33				×	×
335	±2.36				×	×
340	±2.40				×	×
345	±2.43				×	×
350	±2.46				×	×
355	±2.49				×	×
360	±2.52				×	×
365	±2.56				×	×
370	±2.59				×	×
375	±2.62				×	×
379	±2.64				×	×
383	±2.67				×	×
387	±2.70				×	×
391	±2.72				×	×
395	±2.75				×	×
400	±2.78				×	×
406	±2.82					×
412	±2.85					×
418	±2.89					×
425	±2.93					×
429	±2.96					×
433	±2.99					×
437	±3.01					×
443	±3.05					×
450	±3.09					×
456	±3.13					×
462	±3.17					×
466	±3.19					×
470	±3.22					×
479	±3.28					×
483	±3.30					×
487	±3.33					×
493	±3.36					×
500	±3.41					×
508	±3.46					×
515	±3.50					×
523	±3.55					×
530	±3.60					×
538	±3.65					×
545	±3.69					×
553	±3.74					×
560	±3.78					×
570	±3.85					×
580	±3.91					×
590	±3.97					×
600	±4.03					×
608	±4.08					×
615	±4.12					×
623	±4.17					×
630	±4.22					×
640	±4.28					×
650	±4.34					×
660	±4.40					×
670	±4.47					×
