Z形橡胶油封(JB/ZQ4075-1997)
Z形橡胶油封(JB/ZQ4075-1997)
|

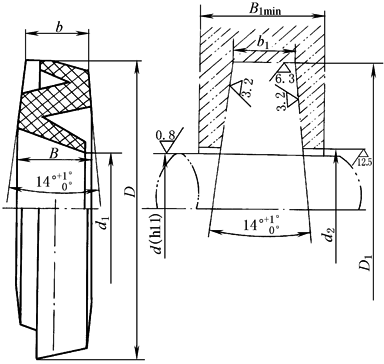

Z 形橡胶油封(JB/ZQ 4075—1997) mm |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
适用范围：用于轴速小于等于6m/s的滚动轴承及其他机械设备中。工作温度-25~80℃，起防尘和封油作用 材料：丁腈橡胶XAⅠ 7453 HG/T 2811—1996(表旋转轴唇形密封圈橡胶材料) 标记示例： d＝100mm的 Z 形橡胶油封，标记为 油封 Z100 JB/ZQ 4075—1997 |
||||||||||||
|
轴径 d (h11) |
油封 |
沟槽 |
|||||||||||
|
D |
d1 |
b |
B |
D1 |
d2 |
b1 |
B1min |
||||||
|
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
用于钢 |
用于 铸铁 |
||||
|
10 |
21.5 |
9 |
+0.30 +0.15 |
3 |
3.8 |
21 |
+0.21 0 |
11 |
+0.18 0 |
3 |
+0.14 0 |
8 |
10 |
|
12 |
23.5 |
11 |
23 |
13 |
|||||||||
|
15 |
26.5 |
14 |
26 |
16 |
|||||||||
|
17 |
28.5 |
16 |
28 |
18 |
|||||||||
|
20 |
31.5 |
19 |
31 |
+0.25 0 |
21.5 |
+0.21 0 |
|||||||
|
25 |
38.5 |
24 |
4 |
4.9 |
38 |
26.5 |
4 |
+0.18 0 |
10 |
12 |
|||
|
30 |
43.5 |
29 |
43 |
31.5 |
+0.25 0 |
||||||||
|
(35) |
48.5 |
34 |
48 |
36.5 |
|||||||||
|
40 |
53.5 |
39 |
53 |
+0.30 0 |
41.5 |
||||||||
|
45 |
58.5 |
44 |
58 |
46.5 |
|||||||||
|
50 |
68 |
49 |
5 |
6.2 |
67 |
51.5 |
+0.30 0 |
5 |
|||||
|
(55) |
73 |
53 |
+0.30 +0.20 |
72 |
56.5 |
||||||||
|
60 |
78 |
58 |
77 |
62 |
|||||||||
|
(65) |
83 |
63 |
82 |
+0.35 0 |
67 |
||||||||
|
(70) |
90 |
68 |
6 |
7.4 |
89 |
72 |
6 |
12 |
15 |
||||
|
75 |
95 |
73 |
94 |
77 |
|||||||||
|
80 |
100 |
78 |
99 |
82 |
+0.35 0 |
||||||||
|
85 |
105 |
83 |
104 |
87 |
|||||||||
|
90 |
111 |
88 |
7 |
8.4 |
110 |
92 |
7 |
+0.22 0 |
|||||
|
95 |
117 |
93 |
116 |
97 |
|||||||||
|
100 |
126 |
98 |
8 |
9.7 |
125 |
+0.40 0 |
102 |
8 |
16 |
18 |
|||
|
轴径 d (h11) |
油封 |
沟槽 |
|||||||||||
|
D |
d1 |
b |
B |
D1 |
d2 |
b1 |
B1min |
||||||
|
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
用于钢 |
用于 铸铁 |
||||
|
105 |
131 |
103 |
+0.30 +0.20 |
8 |
9.7 |
130 |
+0.40 0 |
107 |
+0.35 0 |
8 |
+0.22 0 |
16 |
18 |
|
110 |
136 |
108 |
135 |
113 |
|||||||||
|
(115) |
141 |
113 |
140 |
118 |
|||||||||
|
120 |
150 |
118 |
+0.45 +0.25 |
9 |
9.7 |
149 |
123 |
+0.40 0 |
9 |
||||
|
125 |
155 |
123 |
11 |
154 |
128 |
18 |
20 |
||||||
|
130 |
160 |
128 |
159 |
133 |
|||||||||
|
(135) |
165 |
133 |
164 |
138 |
|||||||||
|
140 |
174 |
138 |
10 |
12 |
173 |
143 |
+0.40 0 |
10 |
20 |
22 |
|||
|
145 |
179 |
143 |
178 |
+0.46 0 |
148 |
||||||||
|
150 |
184 |
148 |
183 |
153 |
|||||||||
|
155 |
189 |
153 |
188 |
158 |
|||||||||
|
160 |
194 |
158 |
193 |
163 |
|||||||||
|
165 |
199 |
163 |
198 |
168 |
|||||||||
|
170 |
204 |
168 |
203 |
173 |
|||||||||
|
175 |
209 |
173 |
208 |
178 |
+0.46 0 |
||||||||
|
180 |
214 |
178 |
213 |
183 |
|||||||||
|
185 |
219 |
183 |
218 |
188 |
|||||||||
|
190 |
224 |
188 |
223 |
193 |
|||||||||
|
195 |
229 |
193 |
228 |
198 |
11 |
+0.27 0 |
22 |
24 |
|||||
|
200 |
241 |
198 |
240 |
203 |
|||||||||
|
210 |
251 |
208 |
11 |
14 |
250 |
213 |
|||||||
|
220 |
261 |
218 |
+0.55 +0.30 |
260 |
+0.52 0 |
223 |
|||||||
|
230 |
271 |
228 |
12 |
15 |
270 |
233 |
12 |
24 |
26 |
||||
|
240 |
287 |
238 |
286 |
243 |
|||||||||
|
250 |
297 |
248 |
296 |
253 |
+0.52 0 |
||||||||
|
260 |
307 |
258 |
306 |
263 |
|||||||||
|
280 |
333 |
278 |
13 |
16 |
332 |
+0.57 0 |
283 |
13 |
26 |
28 |
|||
|
300 |
353 |
298 |
352 |
303 |
|||||||||
|
320 |
373 |
318 |
372 |
323 |
+0.57 0 |
||||||||
|
340 |
393 |
338 |
392 |
343 |
|||||||||
|
360 |
413 |
358 |
412 |
+0.63 0 |
363 |
|
|||||||
|
380 |
433 |
378 |
432 |
383 |
|||||||||
|
注：Z 形橡胶油封在安装时，必须将与轴接触的唇边朝向所要进行防尘与油封的空腔内部。 |
|||||||||||||
