硬填料密封的结构
分瓣式平面密封环
| 名称 | 结构简图 | 特点 |
|---|---|---|

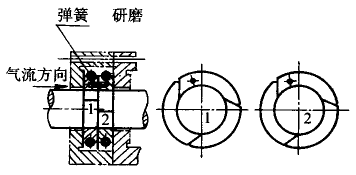

| 三瓣斜口密封环 |
|
坚固，工艺性好，结构简单，适用于低压压缩机 |
| 三六瓣密封环 |
|
工艺性好，是平面密封环的标准设计，工作压力＜10MPa |
弹性开口环
| 名称 | 简图 | 特点 |
|---|---|---|

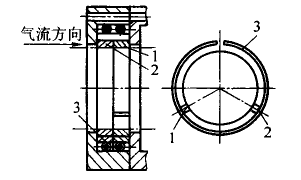

| 活塞环式 |
|
内圈1、2为白合金、青铜或填充四氟制成，外圈3为弹力环。三环为一组，使用时切口错开 |
| 平面紧缩式 |
|
外圈弹力环为角铁型截面，可遮断内切口间隙。结构简单，但密封性较差 |

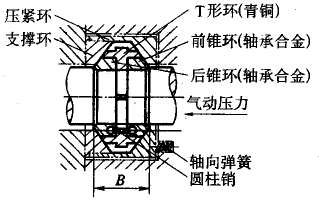

| 锥形 |
|
外锥环用青铜制，内锥环用巴氏合金、尼龙制成。轴向预紧 适用于小型高压压缩机 |
金属唇形密封环
| 名称 | 简图 | 特点 |
|---|---|---|

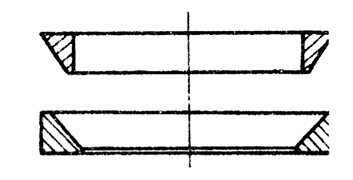

| 三角形 |
|
用轴承合金、青铜等制作 主要用于机械搅拌式高压釜和高压泵 |

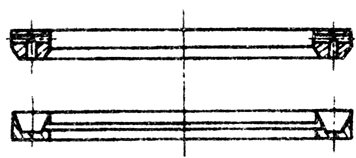

| U形 |
|
蓄油能力和补偿能力较好，密封性优于三角形环。用轴承合金、青铜等制作，主要用于机械搅拌式高压釜和高压泵 |
