迷宫密封型式及特点

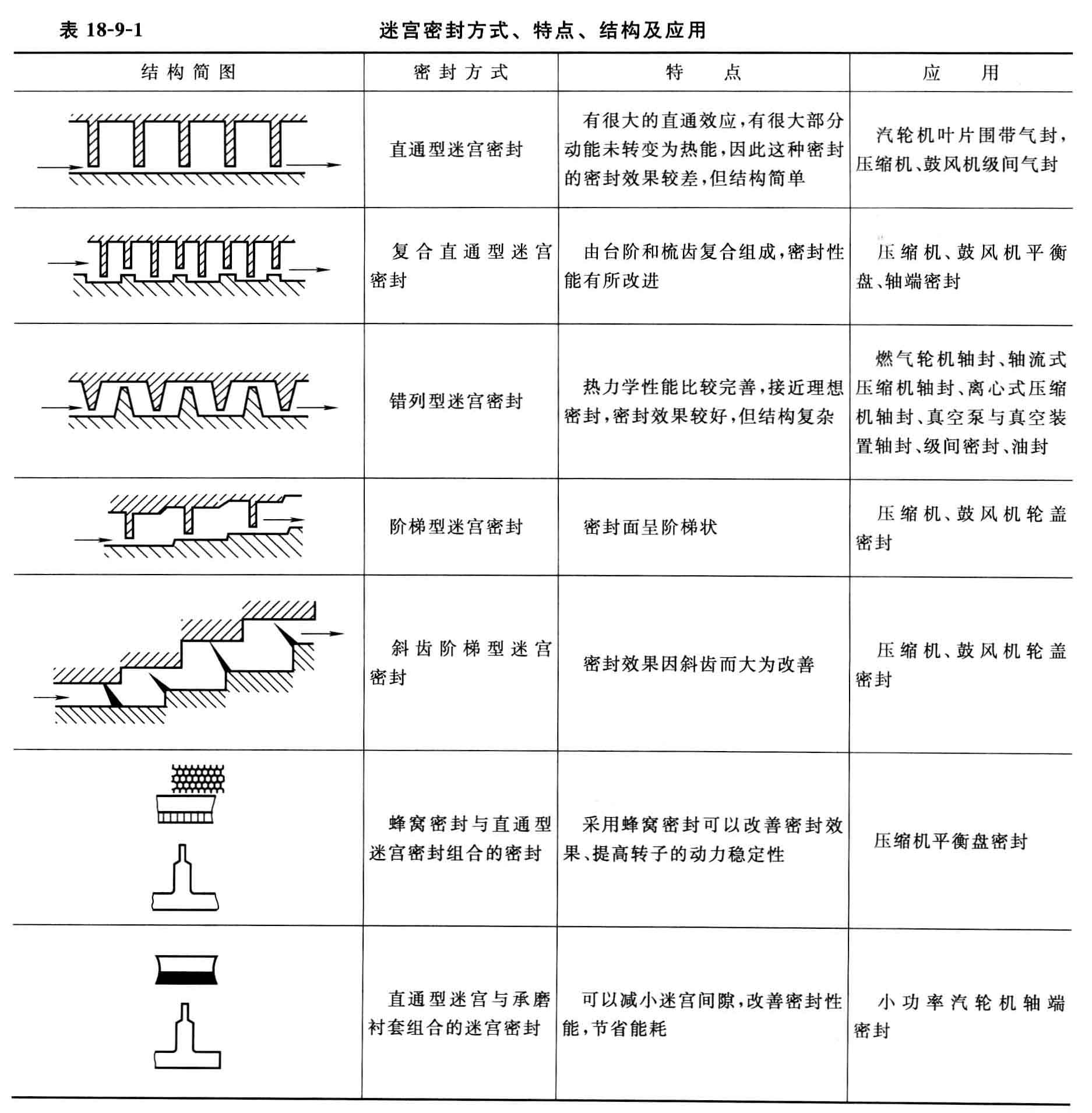

| 型式 | 示意图 | 特点 |
|---|---|---|
| 直通型 |
|
带槽或齿的轴，与加工成光滑面的孔组成迷宫。制造简单，应用最为广泛 存在“透气现象”，泄漏量大 |
| 参差型 （错列型） |
|
带齿的轴与内表面带齿的孔，且齿相互交叉安置，组成迷宫。调整齿的尺寸和相对位置可得到较好的密封效 果，较直通型泄漏量小 |
| 复合直通型 |
|
在直通型迷宫光滑面上开附属槽，使迷宫中的流动状态发生明显变化，从而使泄漏量介于直通型和参差型之 间 |
| 阶梯型 |
|
与参差型类似，使气流的旋涡强度增大，密封效果优于直通型 |
迷宫密封的型式及用途
| 机器 | 介质种类 | 迷宫型式 | 备注 |
|---|---|---|---|
| 汽轮机轴封，级间密封 | 蒸汽 | 错列型为主 | 压力较高，旋转密封 |
| 燃汽轮机轴封，级间密封 | 燃气 | 错列型，直通型 | 高温，小压差，高速旋转 |
| 轴流式压缩机轴封，级间密封 | 空气及其他气体 | 错列型，直通型 | 旋转密封 |
| 离心式压缩机轴封，叶轮密封 | 空气及其他气体 | 径向密封，错列型，直通型 | 旋转密封 |
| 平衡鼓密封 | - | 蜂窝密封 | - |
| 真空泵与真空装置轴封 | 空气或稀有气体 | 错列型，直通型 | 旋转密封 |
| 罗茨鼓风机轴封，转子密封 | 空气和其他气体 | 直通型 | 正交运动 |
| 无油润滑压缩机活塞、活塞杆密封 | 空气、氧气和其他气体 | 直通型 | 往复运动，压力周期变化 |
| 各种回转机器，油封 | 润滑油，脂 | 错列型，直通型 | 回转运动 |
