鼓形和山形密封圈

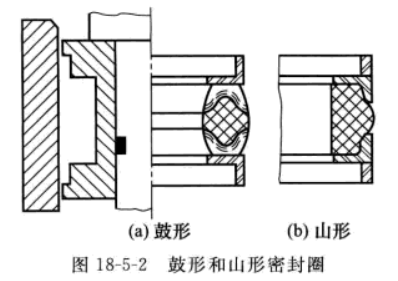

鼓形和山形橡胶密封圈（图18-5-2）都适用于往复运动在液压缸活塞上起密封作用，并已标准化，有两种基本形式：第一种形式由一个鼓形夹织物橡胶密封圈和两个L形塑料环组成，如图18-5-2 (a)所示； 第二种形式由一个山形橡胶密封圈和两个J形塑料 环、两个矩形塑料环组成，如图18-5-2 (b)所示。
山形密封圈与鼓形密封圈的密封机理相同，下面以鼓形密封圈为例说明其密封机理。
鼓形密封圈的中间是一个鼓形橡胶圈，两侧是夹织物层，再两侧是酚醛树脂制的环，三者合成一体。鼓形橡胶圈相当于唇部，工作时，唇部以一定的预接触压力进行密封，同时两侧的夹织物层饱吸润滑剂，在缸壁之间的间隙处形成油楔，保证唇部得到良好的润滑。所以这种密封摩擦小、磨损少。最外层的两只挡环（支承环及导向环），保证密封圈不发生“挤出" 现象，同时也无异常响声和“反转”事故，因此工作稳定。它比用两个Y形密封圈简单，可以减轻活塞的质量，适用于双向密封。

双向密封橡胶密封圈使用条件(摘自GB/T 10708.1-2000)

密封圈结构型式 往复运动速度/(m/s) 工作压力范围/MPa
鼓形橡胶密封圈 0.5 0.10～40
鼓形橡胶密封圈 0.15 0.10～70
山形橡胶密封圈 0.5 0～20
山形橡胶密封圈 0.15 0～35

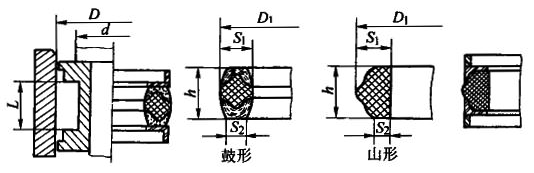

鼓形圈和山形圈的尺寸和公差(摘自GB/T 10708.1-2000)

注：本表的单位是mm。

D ｄ L 外径 高度 宽度
D1 极限偏差 极限偏差 h 鼓形圈 山形圈
S1 S2 极限偏差 S1 S2 极限偏差
25 17 10 25.6 ±0.22 6.5 ±0.20 4.6 3.4 ±0.15 4.7 2.5 ±0.15
32 24 10 32.6 ±0.22 6.5 ±0.20 4.6 3.4 ±0.15 4.7 2.5 ±0.15
40 32 10 40.6 ±0.22 6.5 ±0.20 4.6 3.4 ±0.15 4.7 2.5 ±0.15
25 15 12.5 25.7 ±0.22 8.5 ±0.20 5.7 4.2 ±0.15 5.8 3.2 ±0.15
32 22 12.5 32.7 ±0.22 8.5 ±0.20 5.7 4.2 ±0.15 5.8 3.2 ±0.15
40 30 12.5 40.7 ±0.22 8.5 ±0.20 5.7 4.2 ±0.15 5.8 3.2 ±0.15
50 40 12.5 50.7 ±0.22 8.5 ±0.20 5.7 4.2 ±0.15 5.8 3.2 ±0.15
56 46 12.5 56.7 ±0.22 8.5 ±0.20 5.7 4.2 ±0.15 5.8 3.2 ±0.15
63 53 12.5 63.7 ±0.22 8.5 ±0.20 5.7 4.2 ±0.15 5.8 3.2 ±0.15
50 35 20 50.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
56 41 20 56.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
63 48 20 63.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
70 55 20 70.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
80 65 20 80.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
90 75 20 90.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
100 85 20 100.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
110 95 20 110.9 ±0.28 14.5 ±0.20 8.4 6.5 ±0.15 8.5 4.5 ±0.15
80 60 25 81 ±0.28 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
90 70 25 91 ±0.28 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
100 80 25 101 ±0.28 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
110 90 25 111 ±0.35 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
125 105 25 126 ±0.35 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
140 120 25 141 ±0.35 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
160 140 25 161 ±0.35 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
180 160 25 181 ±0.45 18 ±0.20 11 8.7 ±0.15 11.2 5.5 ±0.15
125 100 32 126.3 ±0.45 24 ±0.20 13.7 10.8 ±0.15 13.9 7 ±0.15
140 115 32 141.3 ±0.45 24 ±0.20 13.7 10.8 ±0.15 13.9 7 ±0.15
160 135 32 161.3 ±0.45 24 ±0.20 13.7 10.8 ±0.15 13.9 7 ±0.15
180 155 32 181.3 ±0.45 24 ±0.20 13.7 10.8 ±0.15 13.9 7 ±0.15
200 170 36 201.5 ±0.45 28 ±0.25 16.5 12.9 ±0.20 16.7 8.6 ±0.20
220 190 36 221.5 ±0.45 28 ±0.25 16.5 12.9 ±0.20 16.7 8.6 ±0.20
250 220 36 251.5 ±0.45 28 ±0.25 16.5 12.9 ±0.20 16.7 8.6 ±0.20
280 250 36 281.5 ±0.60 28 ±0.25 16.5 12.9 ±0.20 16.7 8.6 ±0.20
320 290 36 321.5 ±0.60 28 ±0.25 16.5 12.9 ±0.20 16.7 8.6 ±0.20
360 330 36 361.5 ±0.60 28 ±0.25 16.5 12.9 ±0.20 16.7 8.6 ±0.20
400 360 50 401.8 ±0.90 40 ±0.25 21.8 17.5 ±0.20 22 12 ±0.20
450 410 50 451.8 ±0.90 40 ±0.25 21.8 17.5 ±0.20 22 12 ±0.20
500 460 50 501.8 ±0.90 40 ±0.25 21.8 17.5 ±0.20 22 12 ±0.20
