钢制管法兰用金属环垫(GB/T9128-2003)
钢制管法兰用金属环垫(GB/T9128-2003)
|

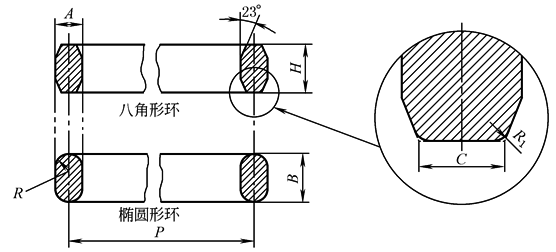

钢制管法兰用金属环垫(GB/T 9128—2003) mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
R＝A/2 R1＝1.6mm(A≤22.3mm) R1＝2.4mm(A＞22.3mm) 标记示例：环号为20，材料为0Cr19Ni9的八角形金属环垫片，标记为八角垫 R.20-0Cr19Ni9 GB/T 9128—2003 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
公称通径DN |
环号 |
平均节径 P |
环宽 A |
环高 |
八角形环的平面宽度 C |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
公称压力PN/MPa |
椭圆形 B |
八角形 H |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20 |
20，110 |
150 |
260 |
420 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
15 |
— |
— |
— |
R.11 |
34.13 |
6.35 |
11.11 |
9.53 |
4.32 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
15 |
15 |
— |
R.12 |
39.69 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
20 |
— |
— |
15 |
R.13 |
42.86 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
20 |
20 |
— |
R.14 |
44.45 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
25 |
— |
— |
— |
— |
R.15 |
47.63 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
25 |
25 |
25 |
20 |
R.16 |
50.80 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
32 |
— |
— |
— |
— |
R.17 |
57.15 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
32 |
32 |
32 |
25 |
R.18 |
60.33 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
40 |
— |
— |
— |
— |
R.19 |
65.09 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
40 |
40 |
40 |
— |
R.20 |
68.26 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
32 |
R.21 |
72.24 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
50 |
— |
— |
— |
— |
R.22 |
82.55 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
50 |
— |
— |
40 |
R.23 |
82.55 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
50 |
50 |
— |
R.24 |
95.25 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
65 |
— |
— |
— |
— |
R.25 |
101.60 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
65 |
— |
— |
50 |
R.26 |
101.60 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
65 |
65 |
— |
R.27 |
107.95 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
65 |
R.28 |
111.13 |
12.70 |
19.05 |
17.47 |
8.66 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
80 |
— |
— |
— |
— |
R.29 |
114.30 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
80① |
— |
— |
— |
R.30 |
117.48 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
80② |
80 |
— |
— |
R.31 |
123.83 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
80 |
R.32 |
127.00 |
12.70 |
19.05 |
17.46 |
8.66 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
80 |
— |
R.35 |
136.53 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
100 |
— |
— |
— |
— |
R.36 |
149.23 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
100 |
100 |
— |
— |
R.37 |
149.23 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
100 |
R.38 |
157.16 |
15.88 |
22.23 |
20.64 |
10.49 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
100 |
— |
R.39 |
161.93 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
125 |
— |
— |
— |
— |
R.40 |
171.45 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
125 |
125 |
— |
— |
R.41 |
180.98 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
125 |
R.42 |
190.50 |
19.05 |
25.40 |
23.81 |
12.32 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
150 |
— |
— |
— |
— |
R.43 |
193.68 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
125 |
— |
R.44 |
193.68 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
150 |
150 |
— |
— |
R.45 |
211.14 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
150 |
— |
R.46 |
211.14 |
12.70 |
19.05 |
17.46 |
8.66 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
150 |
R.47 |
228.60 |
19.05 |
25.40 |
23.81 |
12.32 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
200 |
— |
— |
— |
— |
R.48 |
247.65 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
200 |
200 |
— |
— |
R.49 |
269.88 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
200 |
— |
R.50 |
269.88 |
15.88 |
22.23 |
20.64 |
10.49 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
200 |
R.51 |
279.40 |
22.23 |
28.58 |
26.99 |
14.81 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
250 |
— |
— |
— |
— |
R.52 |
304.80 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
250 |
250 |
— |
— |
R.53 |
323.85 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
250 |
— |
R.54 |
323.85 |
15.88 |
22.23 |
20.64 |
10.49 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
250 |
R.55 |
342.90 |
28.58 |
36.51 |
34.93 |
19.81 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
300 |
— |
— |
— |
— |
R.56 |
381.00 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
300 |
300 |
— |
— |
R.57 |
381.00 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
300 |
— |
R.58 |
381.00 |
22.23 |
28.58 |
26.99 |
14.81 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
350 |
— |
— |
— |
— |
R.59 |
396.88 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
300 |
R.60 |
406.40 |
31.75 |
39.69 |
38.10 |
22.33 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
350 |
— |
— |
— |
R.61 |
419.10 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
350 |
— |
— |
R.62 |
419.10 |
15.88 |
22.23 |
20.64 |
10.49 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
350 |
— |
R.63 |
419.10 |
25.40 |
33.34 |
31.75 |
17.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
400 |
— |
— |
— |
— |
R.64 |
454.03 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
400 |
— |
— |
— |
R.65 |
469.90 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
400 |
— |
— |
R.66 |
469.90 |
15.88 |
22.23 |
20.64 |
10.49 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
400 |
— |
R.67 |
469.90 |
28.58 |
36.51 |
34.93 |
19.81 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
450 |
— |
— |
— |
— |
R.68 |
517.53 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
450 |
— |
— |
— |
R.69 |
533.40 |
11.11 |
17.46 |
15.88 |
7.75 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
450 |
— |
— |
R.70 |
533.40 |
19.05 |
25.40 |
23.81 |
12.32 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
450 |
— |
R.71 |
533.40 |
28.58 |
36.51 |
34.93 |
19.81 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
500 |
— |
— |
— |
— |
R.72 |
558.80 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
500 |
— |
— |
— |
R.73 |
584.20 |
12.70 |
19.05 |
17.46 |
8.66 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
500 |
— |
— |
R.74 |
584.20 |
19.05 |
25.40 |
23.81 |
12.32 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
500 |
— |
R.75 |
584.20 |
31.75 |
36.69 |
38.10 |
22.33 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
550 |
— |
— |
— |
R.81 |
635.00 |
14.29 |
— |
19.10 |
9.60 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
650 |
— |
— |
— |
R.93 |
749.30 |
19.10 |
— |
23.80 |
12.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
700 |
— |
— |
— |
R.94 |
800.10 |
19.10 |
— |
23.80 |
12.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
750 |
— |
— |
— |
R.95 |
857.25 |
19.10 |
— |
23.80 |
12.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
800 |
— |
— |
— |
R.96 |
914.40 |
22.20 |
— |
27.00 |
14.80 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
850 |
— |
— |
— |
R.97 |
965.20 |
22.20 |
— |
27.00 |
14.80 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
900 |
— |
— |
— |
R.98 |
1022.35 |
22.20 |
— |
27.00 |
14.80 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
— |
— |
R.100 |
749.30 |
28.60 |
— |
34.90 |
19.80 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
650 |
— |
— |
R.101 |
800.10 |
31.70 |
— |
38.10 |
22.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
700 |
— |
— |
R.102 |
857.25 |
31.70 |
— |
38.10 |
22.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
750 |
— |
— |
R.103 |
914.40 |
31.70 |
— |
38.10 |
22.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
800 |
— |
— |
R.104 |
965.20 |
34.90 |
— |
41.30 |
24.80 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
850 |
— |
— |
R.105 |
1022.35 |
34.90 |
— |
41.30 |
24.80 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
600 |
— |
900 |
— |
— |
R.76 |
673.10 |
7.94 |
14.29 |
12.70 |
5.23 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
600 |
— |
— |
— |
R.77 |
692.15 |
15.88 |
22.23 |
20.64 |
10.49 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
600 |
— |
— |
R.78 |
692.15 |
25.40 |
33.34 |
31.75 |
17.30 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
— |
— |
— |
600 |
— |
R.79 |
692.15 |
34.93 |
44.45 |
41.28 |
24.82 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
① 仅适用于环连接密封面对焊环带颈松套钢法兰。 ② 用于除对焊环带颈松套钢法兰以外的其他法兰。 注：1.环垫材料及适用范围如下：
2.软铁的化学成分(质量分数)如下： %
3.环垫的材料硬度值应比法兰材料硬度值低30~40HBS，其最高硬度值如下：
4.环垫尺寸的极限偏差如下：
只要环垫的任意两点的高度差不超过0.4mm，环垫高度H 的极限偏差可为 +1.2mm。 5.环垫密封面(八角形垫的斜面、椭圆垫圆弧面)的表面粗糙度不大于Ra1.6μm。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
