J形真空用橡胶密封圈尺寸系列(摘自JB/T 1090-1991)

真空密封用橡胶密封圈分页导航

本页导航 广告链接

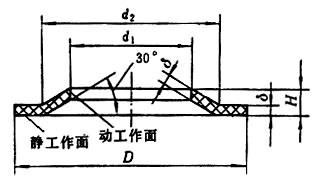

J形真空用橡胶密封圈尺寸系列(摘自JB/T 1090-1991)

注：1. 本表的单位是mm。
2. 标记示例：
J形真空用橡胶密封圈名义直径d=50mm，标记为J形密封圈d50 JB1090。

名义直径d	d1	d2	D	H	δ
6	5.5	13	22	4.2	2
8	7.5	15	24	4.2	2
10	9.5	17	25	4.2	2
12	11.5	19	27	4.2	2
14	13	23	33	4.9	2
15	14	24	34	4.9	2
16	15	25	35	4.9	2
18	17	27	38	4.9	2
20	19	29	40	5.4	2.5
22	21	31	42	5.4	2.5
25	23.5	34	44	5.5	2.5
28	26.5	37	48	5.5	2.5
30	28.5	40	52	5.8	2.5
32	30	42	54	6	2.5
35	33	45	56	6	2.5
40	38	52	66	7	3
45	43	57	72	7	3
50	48	62	76	7	3
55	53	67	82	7	3
60	58	74	90	7.6	3
65	63	79	95	7.6	3
70	68	84	100	7.6	3
75	73	89	105	7.6	3
80	78	94	112	7.6	3
85	82	98	116	8.6	4
90	87	103	122	8.6	4
100	97	113	130	8.6	4
110	106	125	144	9.7	4
120	116	136	154	9.7	4
130	126	146	165	9.7	4
140	136	156	175	9.7	4
150	145	168	190	9.7	4
160	155	178	200	10.6	4
180	175	198	220	10.6	4
220	195	218	240	10.6	4
