管法兰用金属包覆垫片(GB/T 15601—1995) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

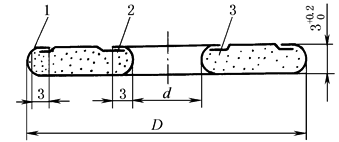

平面型金属包覆垫片(F型) |
||||||||||||||||||
|
1—垫片外壳；2—垫片盖；3—填料 |
适用范围：公称压力PN 1.0~25.0MPa、公称通径DN 10 ~900mm的管法兰。 标记示例：公称通径50mm、公称压力2.0MPa的平面型金属包覆垫片，标记为 F-50-2.0 GB/T 15601—1995 泄漏量：在规定的试验条件下，泄漏量小于等于1×10-3mL/s。 |
|||||||||||||||||
|
表1 mm |
||||||||||||||||||
|
公称通径 DN |
垫片内径 d |
垫片外径D |
公称通径 DN |
垫片内径 d |
垫片外径D |
|||||||||||||
|
公称压力PN/MPa |
公称压力PN/MPa |
|||||||||||||||||
|
1.0 |
1.6 |
2.5 |
4.0 |
1.0 |
1.6 |
2.5 |
4.0 |
|||||||||||
|
10 |
18 |
48 |
48 |
48 |
48 |
200 |
220 |
275 |
275 |
286 |
293 |
|||||||
|
15 |
22 |
53 |
53 |
53 |
53 |
250 |
273 |
330 |
331 |
343 |
355 |
|||||||
|
20 |
27 |
63 |
63 |
63 |
63 |
300 |
324 |
380 |
386 |
403 |
420 |
|||||||
|
25 |
34 |
73 |
73 |
73 |
73 |
350 |
356 |
440 |
446 |
460 |
477 |
|||||||
|
32 |
43 |
84 |
84 |
84 |
84 |
400 |
407 |
491 |
498 |
517 |
549 |
|||||||
|
40 |
49 |
94 |
94 |
94 |
94 |
450 |
458 |
541 |
558 |
567 |
574 |
|||||||
|
50 |
61 |
109 |
109 |
109 |
109 |
500 |
508 |
596 |
620 |
627 |
631 |
|||||||
|
65 |
77 |
129 |
129 |
129 |
129 |
600 |
610 |
698 |
737 |
734 |
750 |
|||||||
|
80 |
89 |
144 |
144 |
144 |
144 |
700 |
712 |
813 |
807 |
836 |
— |
|||||||
|
100 |
115 |
164 |
164 |
170 |
170 |
800 |
813 |
920 |
914 |
945 |
— |
|||||||
|
125 |
141 |
194 |
194 |
196 |
196 |
900 |
915 |
1020 |
1014 |
1045 |
— |
|||||||
|
150 |
169 |
220 |
220 |
226 |
226 |
|
|
|
|
|
|
|||||||
|

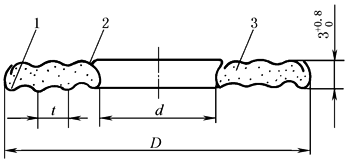

波纹型金属包覆垫片(C型) |
||||||||||||||||||
|
1—垫片外壳；2—垫片盖；3—填料 |
适用范围：公称压力PN ＝1.0~25.0MPa、公称通径 DN ＝10~900mm的管法兰。 标记示例：公称通径50mm，公称压力2.0MPa的波纹型金属包覆垫片，标记为 C-50-2.0 GB/T 15601—1995 泄漏量：在规定的试验条件下，泄漏量小于等于1×10-3mL/s。 |
|||||||||||||||||
|
表2 mm |
||||||||||||||||||
|
公称通径 DN |
垫片内径 d |
垫 片 外 径 D |
节距t |
|||||||||||||||
|
公称压力PN/MPa |
||||||||||||||||||
|
2.0 |
5.0 |
10.0 |
15.0 |
25.0 |
||||||||||||||
|
15 |
22 |
44.5 |
51.0 |
51.0 |
60.5 |
60.5 |
≤4 |
|||||||||||
|
20 |
28 |
54.0 |
63.5 |
63.5 |
67.0 |
67.0 |
||||||||||||
|
25 |
38 |
63.5 |
70.0 |
70.0 |
76.0 |
76.0 |
||||||||||||
|
32 |
47 |
73.0 |
79.5 |
79.5 |
86.0 |
86.0 |
||||||||||||
|
40 |
54 |
82.5 |
92.0 |
92.0 |
95.0 |
95.0 |
||||||||||||
|
50 |
73 |
101.5 |
107.0 |
108.0 |
137.5 |
137.5 |
||||||||||||
|
65 |
85 |
120.5 |
127.0 |
127.0 |
162.0 |
162.0 |
||||||||||||
|
80 |
107 |
133.5 |
146.0 |
146.0 |
165.0 |
171.5 |
||||||||||||
|
100 |
131 |
171.5 |
178.0 |
190.5 |
203.0 |
206.5 |
||||||||||||
|
125 |
152 |
194.0 |
213 |
238.0 |
244.5 |
251 |
||||||||||||
|
150 |
190 |
219.0 |
247.5 |
263.5 |
285.5 |
279.5 |
||||||||||||
|
200 |
238 |
276.5 |
305.0 |
317.5 |
355.5 |
349.0 |
3.2~6.4 |
|||||||||||
|
250 |
285 |
336.5 |
359.0 |
397.0 |
432.0 |
432.0 |
||||||||||||
|
300 |
342 |
406.5 |
419.0 |
454.0 |
495.5 |
517.5 |
||||||||||||
|
350 |
374 |
448.0 |
482.5 |
489.0 |
517.5 |
575.0 |
||||||||||||
|
400 |
425 |
511.5 |
536.5 |
562.0 |
571.5 |
638.5 |
||||||||||||
|
450 |
488 |
546.0 |
594.0 |
609.5 |
635.0 |
702.0 |
||||||||||||
|
500 |
533 |
603.0 |
651.0 |
679.5 |
695.5 |
752.5 |
||||||||||||
|
600 |
641 |
714.5 |
771.5 |
787.5 |
835.0 |
898.5 |
||||||||||||
